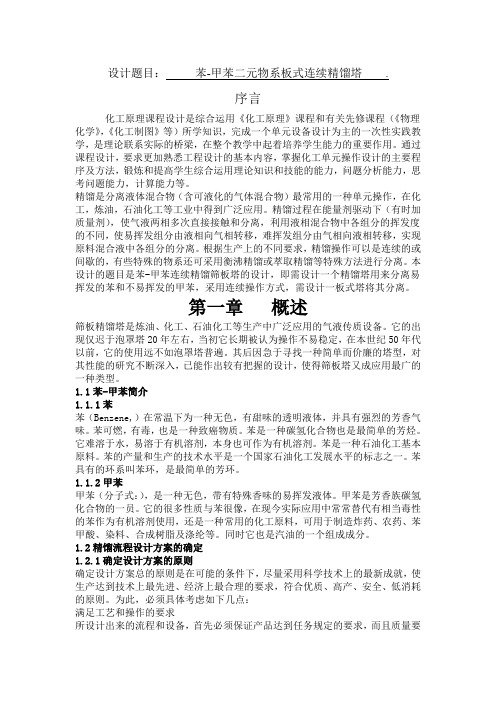

设计题目：苯-甲苯二元物系板式连续精馏塔.序言化工原理课程设计是综合运用《化工原理》课程和有关先修课程（《物理化学》，《化工制图》等）所学知识，完成一个单元设备设计为主的一次性实践教学，是理论联系实际的桥梁，在整个教学中起着培养学生能力的重要作用。
通过课程设计，要求更加熟悉工程设计的基本内容，掌握化工单元操作设计的主要程序及方法，锻炼和提高学生综合运用理论知识和技能的能力，问题分析能力，思考问题能力，计算能力等。
精馏是分离液体混合物（含可液化的气体混合物）最常用的一种单元操作，在化工，炼油，石油化工等工业中得到广泛应用。
精馏过程在能量剂驱动下（有时加质量剂），使气液两相多次直接接触和分离，利用液相混合物中各组分的挥发度的不同，使易挥发组分由液相向气相转移，难挥发组分由气相向液相转移，实现原料混合液中各组分的分离。
根据生产上的不同要求，精馏操作可以是连续的或间歇的，有些特殊的物系还可采用衡沸精馏或萃取精馏等特殊方法进行分离。
本设计的题目是苯-甲苯连续精馏筛板塔的设计，即需设计一个精馏塔用来分离易挥发的苯和不易挥发的甲苯，采用连续操作方式，需设计一板式塔将其分离。
第一章概述筛板精馏塔是炼油、化工、石油化工等生产中广泛应用的气液传质设备。
它的出现仅迟于泡罩塔20年左右，当初它长期被认为操作不易稳定，在本世纪50年代以前，它的使用远不如泡罩塔普遍。
其后因急于寻找一种简单而价廉的塔型，对其性能的研究不断深入，已能作出较有把握的设计，使得筛板塔又成应用最广的一种类型。
1.1苯-甲苯简介1.1.1苯苯（Benzene,）在常温下为一种无色，有甜味的透明液体，并具有强烈的芳香气味。
苯可燃，有毒，也是一种致癌物质。
苯是一种碳氢化合物也是最简单的芳烃。
它难溶于水，易溶于有机溶剂，本身也可作为有机溶剂。
苯是一种石油化工基本原料。
苯的产量和生产的技术水平是一个国家石油化工发展水平的标志之一。
苯具有的环系叫苯环，是最简单的芳环。

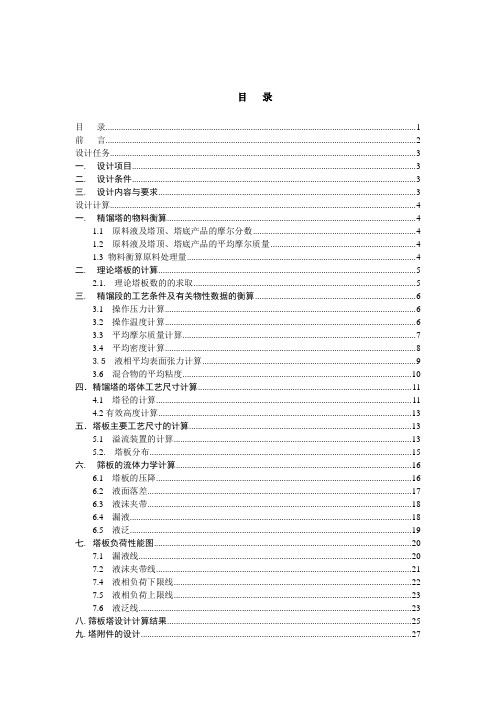

目录目录 (1)前言 (2)设计任务 (3)一. 设计项目 (3)二. 设计条件 (3)三. 设计内容与要求 (3)设计计算 (4)一. 精馏塔的物料衡算 (4)1.1 原料液及塔顶、塔底产品的摩尔分数 (4)1.2 原料液及塔顶、塔底产品的平均摩尔质量 (4)1.3 物料衡算原料处理量 (4)二. 理论塔板的计算 (5)2.1. 理论塔板数的的求取 (5)三. 精馏段的工艺条件及有关物性数据的衡算 (6)3.1 操作压力计算 (6)3.2 操作温度计算 (6)3.3 平均摩尔质量计算 (7)3.4 平均密度计算 (8)3.5 液相平均表面张力计算 (9)3.6 混合物的平均粘度 (10)四．精馏塔的塔体工艺尺寸计算 (11)4.1 塔径的计算 (11)4.2有效高度计算 (13)五．塔板主要工艺尺寸的计算 (13)5.1 溢流装置的计算 (13)5.2. 塔板分布 (15)六. 筛板的流体力学计算 (16)6.1 塔板的压降 (16)6.2 液面落差 (17)6.3 液沫夹带 (18)6.4 漏液 (18)6.5 液泛 (19)七. 塔板负荷性能图 (20)7.1 漏液线 (20)7.2 液沫夹带线 (21)7.4 液相负荷下限线 (22)7.5 液相负荷上限线 (23)7.6 液泛线 (23)八.筛板塔设计计算结果 (25)九.塔附件的设计 (27)9.1 接管 (27)9.1.1 进料管 (27)9.1.2 回流管 (28)9.1.3 塔底出料管 (28)9.1.4 塔顶蒸汽出料管 (28)9.1.5 塔底进气管 (28)9.2 筒体与封头 (29)9.2.1 筒体 (29)9.2.2 封头 (29)9.3 除沫器 (29)9.4 裙座 (29)9.5 人孔 (30)十.塔总体高度的设计 (30)10.1 塔的顶部空间高度 (30)10.2 塔的底部空间高度 (30)10.3 塔总体高度 (30)结论 (33)参考文献 (33)塔设备总装配图或工艺条件图 (31)前言塔是具有一定形状（截面大多是圆形）、一定容积、内外装置一定附件的容器。
化工原理课程设计任务书一、设计课题：苯-甲苯二元混合液连续精馏装置的设计 二、设计条件与工艺要求 1、生产能力（以进料量计）： 74000 吨/年2、原料液组成：x AF = 0.44 （注：浓度均指易挥发组分的摩尔分率）3、产品要求：=AD x 0.98 ， =AW x 0.024、工艺条件（1）操作压力：塔顶压力（表压）约4kPa 。
（2）原料温度：原料液温度20℃，经过与塔釜液体产品间接换热或者进一步预热，温度提升至入塔时所指定的温度65℃。
（3）进料方式：在最适宜的进料板上连续进料。
（4）回流热状态：泡点回流。
（5）塔板压降：≤0.7kPa 。
（6）塔釜间接蒸汽加热，所用的加热蒸汽压力为200kP a （绝对压）。
仅利用其冷凝热。
（7）塔顶设全凝器，利用冷却水间接换热，冷却水的进、出口温度分别规定为t in =25℃，t out =43℃ 。
（8）年工作日：300天。
三、设计内容1、苯-甲苯二元混合液连续精馏工艺流程的设计绘制出所设计的连续精馏工艺流程图，同时对生产过程原理进行文字叙述。
2、筛板精馏塔的设计计算内容 （1）全塔物料衡算，计算产品D 、W 的量。
（2）确定R min 和R 。
（3）图解法确定理论塔板数N T 及最适宜的进料位置，确定精馏段的理论塔板数N T,1 。
（4）合理确定筛板塔板的总效率E 0 ，确定实际塔板数和实际进料位置。
（5）分别确定精馏段的汽相体积流量、汽体流速和塔径，提馏段的汽相体积流量、汽体流速和塔径。
（6）进行精馏段的塔板结构设计、提馏段的塔板结构设计：包括选择溢流形式（多选单溢流）、设计堰长、降液区面积，确定开孔区面积，设计堰高，设计降液管底隙高度，确定筛孔孔径，选择筛孔布置方式并计算具体布置尺寸。
（7）分别进行精馏段塔板的流体力学验算、提馏段塔板的流体力学验算。
（8）绘出精馏段塔板的负荷性能图，计算操作弹性，绘出提馏段塔板的负荷性能图，计算操作弹性。
