土木工程制图模拟试题1

《土木工程制图》试题时间90分钟 满分100分题号 一 二 三 四 总分得分一、填空题（每题2分，共20分）1、工程上应用最广的图示方法为_____________图。

2、空间两直线的相对位置可以分为_______________________四种。

3、将一条直线变换为投影面垂直线要经过__________次变换，先将一般位置直线变换为__________，再将__________变换为投影面垂直线。

4、侧平线的___________投影反映直线的实长。

5、用平行于正圆柱体轴线的平面截该立体，所截的图形为___________。

6、在某一张建施图中，有详图符号，其分子8的含义为_______________。

7、指北针圆的直径宜为________，尾部宽度为________，用细实线绘制。

8、混凝土是由____________________，按一定比例配合，经搅拌、捣实、养护而成的一种人造石。

9、使用CAD 绘制图形，需要应用的绘图命令包括画矩形及__________。

10、供暖系统分别由_______________________三大部分组成。

二、选择题（每题2分，共30分）1、三角形平面的三个投影均为缩小的类似形，该平面为______ 。

A.水平面 B.正平面 C.侧平面 D.一般位置平面2、在楼层结构平面图中，楼梯板的代号为_______ 。

A.LTB B.KB C.TB D.B3、在土木工程图中，画尺寸线应采用的线型为__________ 。

A.细虚线 B.细实线 C.中实线 D.中虚线4、材料图例表示_____ 。

A. 自然土B.素土夯实C.三合土D.混凝土 5、平面柱螺旋面被一同轴的小圆柱面所截，截交线为________。

A.圆 B.椭圆 C.圆柱螺旋线 D.直线 6、在建筑施工图中，绘制定位轴线的线型为_____ 。

A. 细实线B. 细虚线C.细双点长画线D.细单点长画线 7．结构施工图一般包括施工说明、结构平面、构件详图以及_______ 。

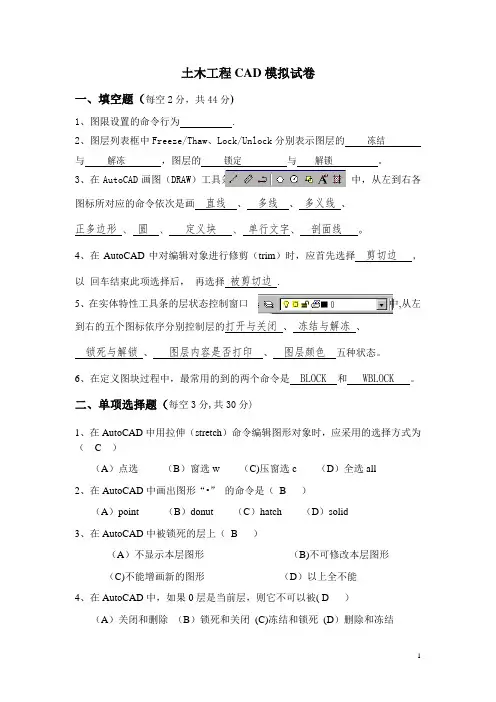

土木工程CAD模拟试卷一、填空题（每空2分，共44分)1、图限设置的命令行为.2、图层列表框中Freeze/Thaw、Lock/Unlock分别表示图层的冻结与解冻，图层的锁定与解锁。

3、在AutoCAD画图（DRAW）工具条中，从左到右各图标所对应的命令依次是画直线、多线、多义线、正多边形、圆、定义块、单行文字、剖面线。

4、在AutoCAD中对编辑对象进行修剪（trim）时，应首先选择剪切边，以回车结束此项选择后，再选择被剪切边.5、在实体特性工具条的层状态控制窗口中,从左到右的五个图标依序分别控制层的打开与关闭、冻结与解冻、锁死与解锁、图层内容是否打印、图层颜色五种状态。

6、在定义图块过程中，最常用的到的两个命令是 BLOCK 和 WBLOCK 。

二、单项选择题（每空3分,共30分)1、在AutoCAD中用拉伸（stretch）命令编辑图形对象时，应采用的选择方式为（ C ）（A）点选（B）窗选w （C)压窗选c （D）全选all2、在AutoCAD中画出图形“•”的命令是（B ）（A）point （B）donut （C）hatch （D）solid3、在AutoCAD中被锁死的层上（B ）（A）不显示本层图形（B)不可修改本层图形（C)不能增画新的图形（D）以上全不能4、在AutoCAD中，如果0层是当前层，则它不可以被( D ）（A）关闭和删除（B）锁死和关闭(C)冻结和锁死(D）删除和冻结5、在AutoCAD中，对两条直线使用圆角命令,则两线必须( D )(A）直观交于一点（B）延长后相交(C）位置可任意（D）共面6、在AutoCAD中绘制土木工程图经常需要使用多线。

由于一次绘出的多线被当作一个实体对待，因此对多线的编辑应该使用命令（ B ）（A）break （B)mledit （C）explode （D）trim7、以下有关AutoCAD中快速文字命令“qtext"的叙述错误的是（A ）（A）执行一种快速算法生成文字(B）本命令只有开/关两个选项（C）快速文字就是不显示文字(D）本命令可提高图形生成速度8、在AutoCAD中尺寸比例因子(measurement scale）为1时，某尺寸标注的尺寸数字是100，改尺寸比例因子为2后，尺寸数字100变为（ B ）（A)不改变（B)200 （C）50 （D）其它9、以下有关AutoCAD中“捕捉模式”（SNAP）和“栅格模式”（GRID）的叙述正确的是（D ）（A）栅格的纵横间距必须相等（B）SNAP的纵横间距必须相等（C)只有显示栅格式打开SNAP才能捕捉到栅格点.（D)当栅格的间距与SNAP的间距对应相等，SNAP总是捕捉栅格点。

土木绘图考试题及答案一、选择题（每题2分，共10分）1. 在土木工程中，下列哪项不是绘图的基本要素？A. 比例尺B. 符号C. 颜色D. 尺寸标注答案：C2. 土木工程图纸中的剖面图是用来表示：A. 建筑物的平面布局B. 建筑物的立面外观C. 建筑物的内部结构D. 建筑物的横截面答案：D3. 以下哪个单位不是土木工程图纸中常用的长度单位？A. 米B. 厘米C. 毫米D. 英寸答案：D4. 在土木工程图纸中，下列哪项不是标注的要求？A. 清晰B. 准确C. 随意D. 规范答案：C5. 土木工程图纸中的索引符号通常用于：A. 表示材料类型B. 表示施工顺序C. 表示图纸之间的关联D. 表示尺寸大小答案：C二、填空题（每题2分，共10分）1. 在土木工程图纸中，______是用来表示建筑物或结构物的平面布置和形状的图纸。

答案：平面图2. 土木工程图纸中的______图是用来表示建筑物或结构物的垂直或水平截面的图纸。

答案：剖面图3. 土木工程图纸中的比例尺是用来表示图纸上的距离与实际距离之间的______关系。

答案：比例4. 在土木工程图纸中，______是用来表示建筑物或结构物的外部形状和外观特征的图纸。

答案：立面图5. 土木工程图纸中的______是用来表示建筑物或结构物的三维形状和空间关系的图纸。

答案：透视图三、简答题（每题10分，共20分）1. 简述土木工程图纸中标注尺寸的重要性。

答案：土木工程图纸中的尺寸标注对于施工人员理解和执行设计意图至关重要。

它们提供了建筑物或结构物的具体尺寸信息，确保施工的精确性和一致性。

尺寸标注有助于避免施工过程中的错误和返工，同时也为材料的采购和预算提供了依据。

2. 描述土木工程图纸中使用标准符号和图例的目的。

答案：土木工程图纸中使用标准符号和图例的目的是为了统一和标准化信息的表达，确保不同设计者、施工人员和工程师之间能够准确无误地交流和理解图纸内容。

标准符号和图例有助于快速识别图纸中的特定元素，如管道、电气设施和结构部件，从而提高工作效率和减少误解。

土木工程制图试题（模拟1）学号：学习中心名称：专业：层次：姓名：一、填空题（20分：每空1分）：1. 一个完整的尺寸,由、、和组成。

（2分）2.“②6φ8@ 250”请指出此钢筋的类别及每一符号和数字的含义。

（3分）3.物体的尺寸为240mm,绘制在图上为2.4 mm,该图的比例为。

4. 国标规定图线粗、中粗、细线宽度的比率为。

5.平面图中标注的外部尺寸主要有三道，最外一道，中间一道是，最里面一道是。

6. 工程中常把坡面与地面的交线称为，其中填筑坡边线也称，开挖坡边线也称。

7. 钢筋按其作用不同，可分为、、。

8. 道路工程图主要由道路路线平面图、路线图和路线图组成。

9.表示号轴线后附加的轴线。

二、选择题（20分：共10题，每题2分）1.在工程图中图样的比例是指图形与其实物相应要素的( )。

A.面积之比B.体积之比C.线性之比D.大小之比2.下列有关线型的说法,错误的是( )。

A.尺寸线应用细实线绘制B.尺寸界线用细实线绘制C.尺寸起止符号用细实线绘制D.尺寸起止符号与尺寸线成顺时针45°角3.定位轴线圆圈的直径为( )。

A.8mmB.10mmC.14mmD.24mm4.标高的单位为( )。

A.米B.分米C.厘米D.毫米5.指北针应绘制于下列哪一个图样中( )。

A.底层平面图B.标准平面图C.立面图D.剖面图6.在一五层高的住宅建筑中,下列哪一个楼梯平面图没有折断线( )。

A.底层楼梯平面图B.二层楼梯平面图C.标准楼梯平面图D.顶层楼梯平面图7.下列连接方式中,不属于钢结构连接方式的有( )。

A.焊接B.预理件连接C.螺栓连接D.铆钉连接8.下列说法中错误的是（)。

A.在标高投影中,常借助于平面的最大坡度线来表示平面B.平距的大小与平面对H面的倾角α有关C.平面的最大坡度线的坡度i与该平面上等高线的平距l互为倒数D.直线的坡度就是直线上两点的高程差与这两点的距离之比9.平面立体的某表面上等高线的平距越大,该表面的坡度就( )。
