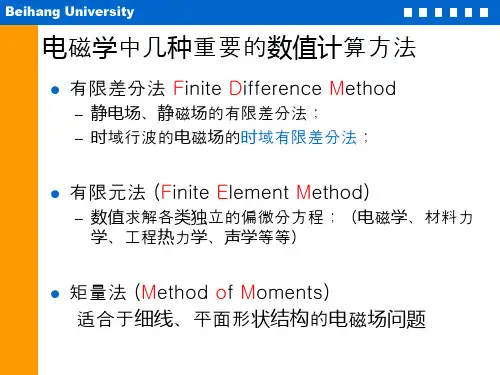

时域有限差分法二维1. 引言时域有限差分法（Finite Difference Time Domain, FDTD）是一种常用的数值计算方法，用于求解电磁场在时域中的传播和辐射问题。
本文将以二维情况为例，深入探讨时域有限差分法的原理和应用。
通过本文的介绍和解读，您将更全面地理解这一方法，并能够灵活应用于相关领域。
2. 时域有限差分法简介2.1 原理概述时域有限差分法是一种迭代求解偏微分方程的方法，通过将时域和空间离散化，将连续问题转化为离散问题。
在二维情况下，假设空间网格分辨率为Δx和Δy，时间步长为Δt。
根据电磁场的麦克斯韦方程组，可以利用中心差分公式进行离散化计算，得到求解方程组的更新方程。
2.2 空间离散化对于二维情况，空间离散化可以采用正交网格或非正交网格。
常见的正交网格包括方形格点、Yee网格等，而非正交网格则具有更灵活的形态。
根据需要和应用场景，选择合适的离散化方法对问题进行求解。
2.3 时间离散化时间离散化主要有显式和隐式两种方法。
显式方法将时间推进方程展开成前一时刻的电场和磁场与当前时刻的源项之间的关系，容易计算但对时间步长有限制；隐式方法则是通过迭代或矩阵计算求解当前时刻的电场和磁场。
3. 时域有限差分法的应用领域时域有限差分法广泛应用于电磁场传播和辐射问题的数值模拟中。
以下是几个典型的应用领域：3.1 辐射问题时域有限差分法可以模拟电磁波在空间中的辐射传播过程。
可以用于分析天线的辐射特性，设计无线通信系统的天线，或者分析电磁波在无线电频段的传播情况。
3.2 波导问题对于波导结构，时域有限差分法可以求解其模式、传输特性等问题。
波导结构广泛应用于光子学器件、微波器件等领域，时域有限差分法为建立数值模型和解析波导特性提供了一种有效的数值计算手段。
3.3 散射问题时域有限差分法在散射问题的数值模拟中也有重要应用。
通过模拟散射体与电磁波的相互作用过程，可以研究和分析散射体的散射特性，例如雷达散射截面的计算、微波散射问题等。
伊犁师范学院硕士研究生————期末考核科目：电磁波有限时域差分方法姓名：***学号：*************学院：电子与信息工程学院专业：无线电物理时域有限差分法1 选题背景在多种可用的数值方法中，时域有限差分法(FDTD)是一种新近发展起来的可选方法。
1966年，K.S.Yee 首次提出电磁场数值计算的新方法—时域有限差分法(Finite Difference- Time Domain ，简称FDTD)。
经历了二十年的发展FDTD 法才逐渐走向成熟。
上世纪80年代后期以来FDTD 法进入了一个新的发展阶段，即由成熟转为被广泛接受和应用的阶段。
FDTD 法是解决复杂问题的有效方法之一，是一种直接基于时域电磁场微分方程的数值算法，它直接在时域将Maxwell 旋度方程用二阶精度的中心差分近似，从而将时域微分方程的求解转换为差分方程的迭代求解。
是电磁场和电磁波运动规律和运动过程的计算机模拟。
原则上可以求解任意形式的电磁场和电磁波的技术和工程问题，并且对计算机内存容量要求较低、计算速度较快、尤其适用于并行算法。
现在FDTD 法己被广泛应用于天线的分析与设计、目标电磁散射、电磁兼容、微波电路和光路时域分析、生物电磁剂量学、瞬态电磁场研究等多个领域[1]。
2 原理分析2.1 FDTD 的Yee 元胞E,H 场分量取样节点在空间和时间上采取交替排布，利用电生磁，磁生电的原理t t ∂∂=∂∂=⨯∇E D H ε t t ∂∂-=∂∂-=⨯∇HB E μ图1 Yee 模型如图1所示，Yee 单元有以下特点[2]：1）E 与H 分量在空间交叉放置，相互垂直；每一坐标平面上的E 分量四周由H 分量环绕，H 分量的四周由E 分量环绕；场分量均与坐标轴方向一致。
2）每一个Yee 元胞有8个节点，12条棱边，6个面。
棱边上电场分量近似相等，用棱边的中心节点表示，平面上的磁场分量近似相等，用面的中心节点表示。
3）每一场分量自身相距一个空间步长，E 和H 相距半个空间步长 4）每一场分量自身相距一个时间步长，E 和H 相距半个时间步长，电场取n 时刻的值，磁场取n+0.5时刻的值；即：电场n 时刻的值由n-1时刻的值得到，磁场n+0.5时刻的值由n-0.5时刻的值得到；电场n 时刻的旋度对应n+0.5时刻的磁场值，磁场n+0.5时刻的旋度对应(n+0.5)+0.5时刻的电场值，逐步外推。
时域有限差分法介绍
时域有限差分法（Finite Difference Time Domain, FDTD）是
一种数值求解电磁波在时域中传播的方法。
它通过将空间和时间连续
性方程离散化，将偏微分方程转化为差分方程，并使用差分法来近似
求解波动方程。
时域有限差分法可以用于研究不同频率和波长的电磁波在各向同性、各向异性以及具有非线性、色散等特性的介质中的传播和相互作用。
它广泛应用于光学和电磁学领域中，可用于模拟光纤、微波器件、天线、光子晶体、超材料等的性能。
该方法的基本思想是将空间划分为离散的单元，称为网格，其中
包含了电场、磁场、电流和电荷等物理量。
通过对空间坐标和时间进
行离散化，可以将连续的偏微分方程转化为差分方程。
具体地，通过
泰勒展开将时域和空域的导数转化为有限差分的形式。
在时域有限差分法中，电场和磁场被分别定义在正方形的网格节
点上。
通过应用麦克斯韦方程组的差分形式，可以得到给定时间步长
的下一个时间步的电场和磁场值。
这些值可以根据初始条件和边界条
件进行更新。
时域有限差分法具有较好的稳定性和精度，可以模拟各种复杂的
电磁现象。
然而，它在处理边界条件和非均匀介质等问题时存在一些
困难。
因此，研究者们提出了各种改进的时域有限差分法，以提高其
适用性和效率。
