负载均衡配置标准

  • 格式：docx
  • 大小：260.82 KB
  • 文档页数：10

负载均衡配置标准
1文档介绍
1.1编写目的
为了更好的对运维与安全部系统支持组线上和线下的负载均衡设备进行管理和安全的防护，特编辑此文档以便在设备上线前确认设备应基本具备的配置，从而更好的保护网络中数据交换的正常工作，达到保护公司业务安全、稳定运行的目的。

1.2适用范围
本规范适用于运维与安全部系统支持组所有负载均衡设备上线前使用。

2网络设备部署采用下列流程
安装推荐的稳定软件版本
根据本配置标准配置设备参数
功能测试
完善监控
业务开通及测试
3硬件部分检查
•设备外观是否完好；
•设备标识与合同是否一致；
•设备资料是否齐全；
•设备附件是否齐全；
•设备加电是否正常引导；
•设备指示灯是否正常；
•模块加载是否正常；
4软件部分检查
•通过show version确定系统硬件信息、软件版本、配置文件信息、负载均衡正常工作
5设备登录方式
使用加密认证的登录方式登录：SSH xxx.xxx.xxx.xxx
6负载均衡基本配置
一、A rray TMX系列产品网络接入及基本功能配置
旁路连接方式和串连连接方式的TMX产品基本功能配置方式相同，现以旁路连接方式为例说明，拓扑结构如下图所示:
使用一根5类线连接TMX系列的一个端口（Inside，Outside均可）到负载均衡上即可。

出厂的TMX系列产品默认没有IP地址、路由等配置。

需要首先启动电源，通过应用随设备附带的连接线（console线），一端连接PC机的Console口，一端连接TMX系列的管理控制口。

然后使用PC机的超级终端或其它配置工具进行管理配置。

超级终端配置如下图所示：
2.2.1 登陆设备
配置好超级终端后，回车登陆。

TMX系列产品默认需要认证，才能进行管理配置，默认的用户名为array，口令为admin。

此时将进入登陆模式，登陆模式的符号是一个大于号“>”，在此模式下可以实现基本的状态查看功能,通过问号“？”可以查看此状态下所有可操作的命令，具体如下图所示：
TMX系列产品所有模式下（登陆模式，管理模式和配置模式）均有这种帮助功能，同时在输入命令时，可以通过<tab>键进行命令补足，如下图所示：
TMX系列产品的三种工作模式分别具有以下功能:
●登陆模式：以“>”开头，仅仅能够进行一些基本状态查看
●管理模式：以“#”开头，能够进行所有状态信息的查看，同一时刻允许
有多个管理员处在此模式下。

从登陆模式进入管理模式的命令：enable（可简写为en）,通过enable
口令认证后，即可进入管理模式。

●配置模式：以“（config）”开头，能够对设备进行配置和管理，同一
时刻仅仅允许一个管理人员处在配置模式下。

此模式下可以同时具有管
理模式和登陆模式的功能。

从管理模式进入配置模式的命令为：configure terminal(可简写为
config t),即可进入配置模式。

从高级模式退出到低级模式的命令为exit或disable。

2.2.1 TMX设备基本配置
注：所有配置命令，均必须首先进入配置模式，且只能在配置模式下生效。

1、查看操作系统版本及硬件信息
示例：
其中列出系统以下信息：
◆系统当前版本：
◆系统主机名：
◆系统CPU类型：
◆系统内存容量：
◆系统启动时间：
◆系统当前时间：
◆系统是否有SSL加速卡
◆系统是否有HTTP压缩卡
◆系统端口类型：
◆系统序列号：
◆系统当前能实现的功能:
◆系统另一分区的版本:
这些信息都非常重要，所以每次配置一个新TMX设备的时候，均需要通过此命令进行查看和确认。

2、配置主机名：
：其中主机名长度最长为64字节
实例：例如需要配置设备的名称为TMX2000，则命令如下。

3、配置端口IP地址:
实例：例如需要对设备的Outside端口和Inside端口进行配置
查看当前端口IP地址命令：
4、配置路由：
实例：增加一条默认路由和一条静态路由
5、测试网络联通情况
TMX系列产品提供了Ping和traceroute来检查网路的联通状况
6、保存配置
TMX系列产品默认有两种配置，一是running config配置，一是startup配置。

Running config配置是系统当前正在应用生效的配置文件，而startup配置文件是系统启动时使用的配置文件。

保存配置命令有以下几种：
7、查看配置
8、清除配置
9、导入配置
10、升级系统版本
示例：
11、重新启动设备、系统关机
12、更改用户口令和enable口令
实例：
13、启动图形化配置界面
在提供命令行方式管理配置的同时，TMX系列还提供图形化的管理配置方式，具体应用前提见下图：
在通过webui on命令启动图形化管理方式后，使用IE6.0或Netscape 7.0浏览器通过访问https://<Interface_IP_address>:8888的方式登陆并进行远程管理控制。

图形化配置方式和命令行方式所能实现的功能相同。

7设备上架需要组建（选配）
如果是多模块可扩展的设备，上架前需要仔细查看功率以便协调机架电源。

8形成相关文档。

合集下载

（完整版）LTEMLB负载均衡功能介绍

（完整版）LTEMLB负载均衡功能介绍

（完整版）LTEMLB负载均衡功能介绍移动性负载均衡（MLB应⽤场景分析⼀、概述随着LTE⽤户数的快速发展，部分⼩区的⽤户数或PRB利⽤率已接近容量极限，然后其他⼩区的资源使⽤率却很低，如何平衡同覆盖或存在重叠覆盖区域的⼩区间的负载是⼀个极有意义的课题。

移动性负载均衡（| Mobility Load Balancing ，简称为负载均衡MLB是指eNodeB判断⼩区的负载状态，当⼩区处于⾼负载状态时，将负载⾼⼩区中部分UE转移到负载低的⼩区，平衡异频或异系统之间的负载。

⼆、负载均衡原理介绍移动性负载均衡（Mobility Load Balancing ，简称为负载均衡MLB是指eNodeB判断⼩区的负载状态，当⼩区处于⾼负载状态时，将负载⾼⼩区中部分UE转移到负载低的⼩区，平衡异频或异系统之间的负载。

负载平衡分为触发模式、选择⽬标⼩区、负载均衡执⾏三个阶段。

根据这三个维度可划分为以下各种类型：MLB⽬的Target cell (f2)2.1触发模式负载均衡根据触发模式可以分为空闲态UE预均衡、同步态⽤户数负载均衡、PRB利⽤率/PRB评估值负载均衡、下⾏数传⽤户数负载均衡等模式，现阶段实现主要负载标准为PRB利⽤率、同步态⽤户数、UE预均衡。

2.1.1基于PRB利⽤率的触发模式启动基于PRB利⽤率的负载均衡后，eNodeB以每秒为周期测量⼩区PRB利⽤率和⼩区同步态⽤户数。

若连续5秒内同时满⾜以下条件，则触发基于PRB利⽤率的负载均衡。

⼩区某类PRB利⽤率》InterFreqMlbThd +LoadOffet⼩区同步态⽤户数》MlbMi nU eNumThd +MlbMi nU eNumOffset对于同⼀⽅向，⼩区PRB利⽤率状态判决的顺序依次为：GBR业务、Non-GBR业务、Total业务。

上下⾏独⽴判决，互不影响。

负载均衡触发类型为判决满⾜负载平衡触发条件的PRB利⽤率类型，负载平衡触发⽅向为判决满⾜负载平衡触发条件的上⾏/下⾏⽅向。

阿里云培训-负载均衡(SLB)

阿里云培训-负载均衡(SLB)


会话保持 访问控制 实例类型
调度算法 安全防护
监控
管理方式
SLB可以做什么？
1. 负载均衡（Server Load Balancer，简称SLB）是对多台云服务器进行流量分发的负载 均衡服务。SLB可以通过流量分发扩展应用系统对外的服务能力，通过消除单点故障提 升应用系统的可用性。
requests
解堵思路转化
SLB产品介绍
• 负载均衡（Server Load Balancer，简称SLB）是对多台云服务器进行流 量分发的负载均衡服务
物理负载均衡
VS
优势
低成本、稳定、高 可扩展、无需运维
SLB
弹性负载均衡
SLB功能及其特点
SLB主要功能
协议支持
健康检查
域名URL转 发
多可用区证书管理带源自控制负载均衡服务监听规定了如何将请求转发给后端服务器。 包括监听端口、负载均衡策略和健康检查配置等。一个 负载均衡实例至少添加一个监听。 接受SLB分发请求的一组云服务器，SLB服务将外部的访 问请求按照用户设定的规则转发到这一组后端服务器上 进行处理。 系统分配的服务地址，当前为IP地址。用户可以选择该 服务地址是否对外公开，来分别创建公网和私网类型的 SLB服务。 一组处理负载均衡分发的前端请求的ECS实例。不同的监 听可以关联不同的虚拟服务器组，实现监听维度的请求 转发。
5. SLB服务是ECS面向多机方案的一个配套服务，需要同ESC结合使用。
SLB
ECS
ECS
ECS
ECS
SLB的应用场景
场景一：同城容灾 （多可用区容灾）
当主可用区出现机房故 障或不可用时，负载均 衡仍然有能力在非常短 的时间内（大约30s中 断）切换到另外一个备 可用区恢复服务能力
负载均衡技术参数要求

负载均衡技术参数要求

服务器过载保护：支持服务器每秒新建连接和会话数限制，保证分担任务不超过其负载能力。
支持通过Vcenter自动获取虚拟机状态，并将流量根据配置的负载均衡算法自动分配到各虚拟机。支持虚拟机管理，可监控虚拟机cpu占用率，内存占用率，健康状况，连接数等的状态；并根据以上条件对虚拟机进行关闭，挂起，重启，开启等操作。
指标指标项规格要求可自劢识别移劢终端的访问并将请求的图片迕行优化将图片迕行转码后传输减少图片传输的流量并适配移劢终端展支持对web服务器的浪涌保护功能通过控制缓存请求连接的速率阻止猛增的大量请求迕入您的服务器从而防止服务器过载在服务器达到其最大容量时提示页面使后续用户自劢等待避免反复刷新
负载均衡技术参数要求
支持将客户端发送的多个HTTP请求封装在一个TCP数据包内，减少网络负载，避免单个HTTP延迟导致的重传、阻塞。实现http协议加速。
可自动识别移动终端的访问，并将请求的图片进行优化，将图片进行转码后传输，减少图片传输的流量，并适配移动终端展现。
支持对WEB服务器的浪涌保护功能，通过控制缓存请求连接的速率， 阻止猛增的大量请求进入您的服务器，从而防止服务器过载，在服务器达到其最大容量时，提示页面，使后续用户自动等待，避免反复刷新。
设备接收到的HTTP流量时，可以按指定的规则对其内容进行管理，完成对出入的HTTP流量的检查、过滤、修改。主要包括：合规性检查、报文内容修改、重定向等功能。
支持Http协议重写：可以把HTTP请求自动重写为HTTPS协议，实现HTTP到HTTPS的无缝切换
对于客户端与服务器需要多次交互过程才能完成交易的访问（特别是身份认证系统）；可以根据上一次交互过程的处理结果，分发后续的客户请求，保证相关的客户端请求都由一台服务器完成，支持基于IP地址、Cookie、SSL session id、Server-ID in URL Query、Custermer-ServerID、Rule Based等模式。

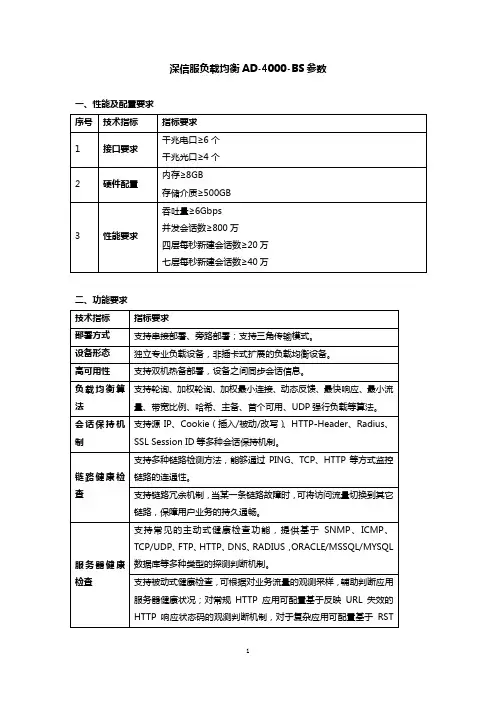

深信服负载均衡AD-4000-BS参数
