sw参数化建模入门

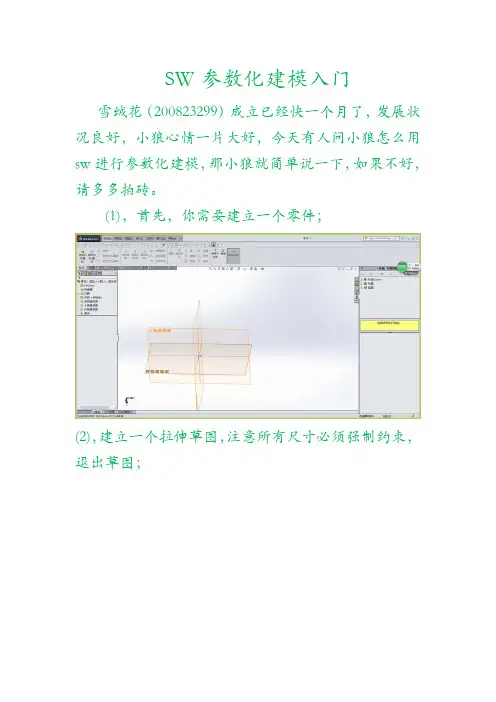

SW参数化建模入门雪绒花（200823299）成立已经快一个月了，发展状况良好，小狼心情一片大好，今天有人问小狼怎么用sw进行参数化建模，那小狼就简单说一下，如果不好，请多多拍砖。

(1)，首先，你需要建立一个零件；(2)，建立一个拉伸草图，注意所有尺寸必须强制约束，退出草图；入一个拉伸高度，确定，完成拉伸特征，完成的结果如下图；（4），点击插入下拉菜单，选择表格，再选择设计表；(5)，进入系列设计表界面，点击自动生成，别的参数请根据自己需求设置，确定；(6)，出现尺寸界面，出现了我们前面输入的三个参数，在这里我们按住ctrl选定三个，当然如果你的零件非常复杂有多个尺寸，但是保证形状或者重要尺寸并不是全部的话，请您自行选择，然后确定；(7)，设计表会自动打开，并且把我们的三个主要参数写入表头，而且用@链接了我们的模型标注，也就是说这里的尺寸是可以影响到实际零件建模的；(8)，根据你自己的需求键入相对应的一些列尺寸参数，千万注意第一列，那是识别表示，如果不填写，即使后面的尺寸全部输入也不会被识别为配置，有兴趣的看官可以自行尝试；(9)，小狼很任性的输入了几个数字，组成了四个配置零件然后确定，在空白位置单击退出对表格的编译；（10），我们单击配置按钮，出现下图的界面，我们看到出现了五个配置，当然还有一个最初默认的；（11），我们下面来验证一下，各个配置是否生效，我们输入的参数能否驱动模型的改变，方便我们在装配体中，直接调入合适的模型或者轻易改变呢，选择配置4，然后点击模型，看看模型尺寸是否和我们键入的尺寸相符，再换一个别的配置；（12），在设计表上单击右键，选择在单独窗口编辑设计表，弹出如下窗口，对于参数我们可以酌情选取，确定；(13)，设计表就完整的呈现在我们面前，现在你可以对各个已有的参数进行调整，当然你必须知道你键入的这个尺寸代表着什么，如果你愿意在此添加尺寸新配置，小狼表示那也是极好的，我随意再次键入一个尺寸生成配置5；(14)，保存，退出，会出现下列界面，提示我们已经生成一个新的配置5，我们当然没有理由拒绝新配置，确定；(15)，继续查看配置界面，我们会发现新生成的配置5已经出现在配置文件当中；(16)，查看配置文件驱动的模型尺寸是否符合我们键入的尺寸。

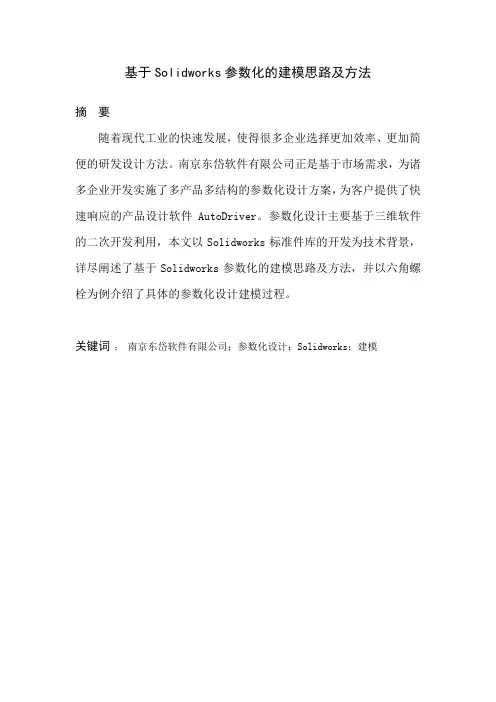

基于Solidworks参数化的建模思路及方法摘要随着现代工业的快速发展，使得很多企业选择更加效率、更加简便的研发设计方法。

南京东岱软件有限公司正是基于市场需求，为诸多企业开发实施了多产品多结构的参数化设计方案，为客户提供了快速响应的产品设计软件AutoDriver。

参数化设计主要基于三维软件的二次开发利用，本文以Solidworks标准件库的开发为技术背景，详尽阐述了基于Solidworks参数化的建模思路及方法，并以六角螺栓为例介绍了具体的参数化设计建模过程。

关键词：南京东岱软件有限公司；参数化设计；Solidworks；建模1了解客户产品六角螺栓是指由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。

这种连接形式称螺栓连接。

如把螺母从螺栓上旋下，有可以使这两个零件分开，故螺栓连接是属于可拆卸连接。

1.1了解客户需求主要完成六角螺栓设计结构与特征的参数化设计，使其能够实现交互式设计。

1.2了解产品组成结构主要由螺栓头部和螺杆组成，如下图：其中：d1为螺栓直径，L为公称长度，b为螺纹长度1.3了解产品功能主要是用于紧固连接两个带有通孔的零件。

1.4确定主动参数实际由用户控制的，即能够独立变化的参数，一般只有几个，称之为主参数或主约束；其他的约束是由图形结构特征确定或与主约束有确定关系，称它们为次约束。

六角螺栓的主参数选取螺栓直径d1和公称长度L，其他尺寸参数关系（即次约束）为：b=2d1，k=0.7d1，e=2d1。

1.5确定操作界面主要是由螺栓直径d1（型号）和公称长度L组成的交互式设计界面。

2确立建模思路主要从产品的功能及主动参数去确立建模思路。

首先，观察六角螺栓结构，选取合适的基准；其次，理清楚各尺寸间的关系；最后，建立螺栓螺母模型。

3选取建模方法Solidworks建模的步骤有一定程序，其顺序分别为：选择绘图平面、进入草图绘制、绘制草图、标注尺寸和添加几何关系、特征制作等。

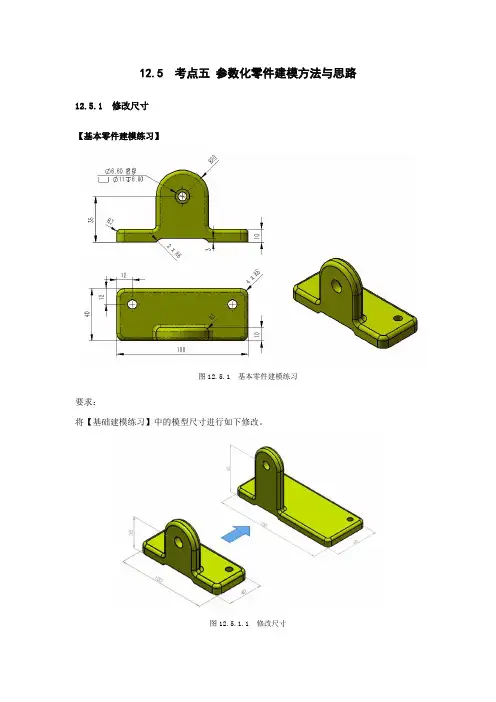

12.5 考点五参数化零件建模方法与思路12.5.1 修改尺寸【基本零件建模练习】图12.5.1 基本零件建模练习要求：将【基础建模练习】中的模型尺寸进行如下修改。

图12.5.1.1 修改尺寸SolidWorks 零件设计中方程式的应用主要是以表达式的形式将其草图和特征尺寸转化为参数，实现参驱动。

它能在零件的结构特征设计中控制尺寸之间的变量关系，使尺寸在一定范围内，快速地根据设计要求调整尺寸参数。

【菜单栏】→【工具】→【方程式】方程式的添加方法： 1.草图中添加方程式； 2.特征中添加方程式； 3.全局变量的使用。

图12.5.2.1 草图中添加方程式图12.5.2.2 特征中添加方程式图12.5.2.3 全局变量的使用【思考与理解】什么是设计意图？如何保证在修改图纸时，你的设计意图不会受到影响？保证设计意图在设计中的好处？图12.5.3.1 设计意图-孔间距图12.5.3.1 设计意图-孔间距中，左图与右图都是标注两个圆的间距，但是在加工图纸中，两个图传达的意思却完全不同，左图是告诉我们两孔离左右两端面要保持20的间距，则右图是告诉我们两个圆的间距为60。

图12.5.3.2 设计意图-高度距离图12.5.3.2 设计意图-高度距离中，左图与右图表达模型的高度距离，但是在加工过程，根据上方的图纸，会加工出两个不同的产品，左图是保证两段圆柱的高度，那么总长有可能不一定为50，可能偏长；右图是保证总高为50，低端的距离为30，所有的加工误差保留到上段圆柱。

所以，不同的标注、图纸上修改过的信息，都会传达出不同的意图，在设计中，我们需要传达的意图，就可以通过标注图纸的方式去告诉工程师，保证加工过程中，不出现错误。

【案例练习】要求：尺寸改变时，模型的比例不会改变图12.5.3.3 案例练习【设计树顺序】设计树的特征顺序控制建模的顺序，不同的顺序将有不同的效果；设计树的特征顺序是可调整的；图12.5.3.4 设计树顺序变化【父子关系】理解设计树的父子关系，即设计的依赖关系。

学习使用SolidWorks进行三维建模的基础知识第一章：SolidWorks介绍SolidWorks是一种应用于计算机辅助设计（CAD）的软件，它专注于三维建模和绘图。

它被广泛应用于工程、制造和建筑行业，具有直观的界面和强大的功能。

在本章中，我们将介绍SolidWorks的主要特点和功能。

SolidWorks具有强大的三维建模功能，可以创建各种形状并进行组合操作。

它支持参数化建模，可以根据需要对构件进行修改，从而提高设计的灵活性。

SolidWorks还提供了广泛的工具和功能，用于创建复杂的曲面、装配模型和绘图。

第二章：SolidWorks界面在本章中，我们将介绍SolidWorks的界面元素和布局。

为了更好地使用SolidWorks进行三维建模，我们需要熟悉主要的界面元素，如菜单栏、工具栏、视图窗口和属性窗口。

SolidWorks的界面非常直观，用户可以通过单击相应的命令来执行操作。

菜单栏提供了各种功能和命令，而工具栏提供了常用命令的快速访问方式。

视图窗口是我们进行建模和绘图的主要区域，而属性窗口则用于编辑和设置构件的属性。

第三章：创建基本几何体在这一章节，我们将学习如何使用SolidWorks创建基本几何体，如圆柱体、立方体、球体和锥体。

这些几何体是建模的基础，了解如何创建它们将为后续建模提供基本技能。

通过SolidWorks的创作模式，我们可以使用指定的尺寸和位置来创建基本几何体。

例如，通过指定底部半径、高度和位置，我们可以创建一个圆柱体。

通过设置属性，我们还可以调整几何体的外观和属性。

第四章：编辑几何体在这一章节中，我们将学习如何编辑和修改SolidWorks中的几何体。

我们可以调整几何体的尺寸、位置和形状，以满足设计要求。

SolidWorks提供了各种编辑工具，例如拉伸、旋转、斜拉和剪切，可以通过简单的操作来调整几何体的形状。

此外，我们还可以使用Boolean操作来将多个几何体组合在一起，创建更复杂的形状。

SolidWorks入门教程(很全面)SolidWorks是一款专业的三维设计软件，广泛应用于机械设计、工业设计、产品设计等领域。

它具有强大的参数化建模、装配、绘图、动画、仿真、分析等功能，可以帮助设计者快速创建和验证复杂的三维模型。

第一章：软件界面认识1.1 启动和关闭软件启动SolidWorks的方法有多种，例如：双击桌面上的SolidWorks图标单击开始菜单中的SolidWorks程序组在Windows资源管理器中双击任意后缀名为.SLDPRT、.SLDASM或.S LDDRW的文件关闭SolidWorks的方法有两种，分别是：单击主窗口右上角的关闭按钮在菜单栏中选择文件-退出1.2 主窗口介绍菜单栏：位于主窗口顶部，包含了文件、编辑、视图、插入、工具、窗口和帮助等菜单，每个菜单下又有多个子菜单和命令。

工具栏：位于主窗口顶部和左侧，包含了常用的命令按钮，可以快速执行相应的操作。

工具栏可以自定义显示或隐藏，也可以拖动到任意位置。

命令管理器：位于主窗口顶部或底部，是一个可停靠的工具栏，可以根据不同的环境显示不同的命令选项卡，例如草图、特征、装配体、绘图等。

命令管理器可以自定义显示或隐藏，也可以拖动到任意位置。

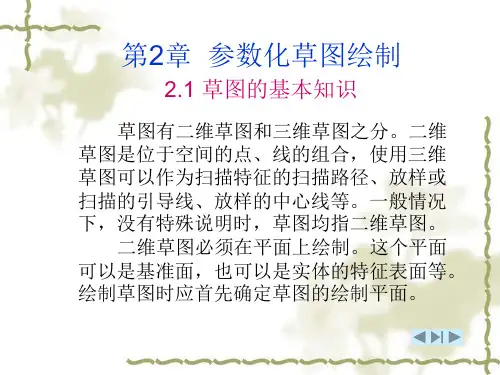

![图1]图1 SolidWorks主窗口第二章：草图绘制2.1 草图概述草图是SolidWorks中最基本的对象，是创建三维特征和工程图的基础。

草图是由点、线、圆、弧、样条曲线等基本图元组成的二维图形，可以在任意平面或平面特征上绘制。

草图还可以添加几何约束和尺寸约束来控制图元的形状和位置，使之满足设计要求。

2.2 草图绘制步骤草图绘制的一般步骤如下：选择或创建一个草图平面，可以是基准平面、平面特征或模型表面等。

草图工具栏中的绘制草图命令，进入草图编辑模式。

在草图工具栏中选择需要的图元命令，例如线、圆、矩形等，在图形区域中绘制相应的图元。

在草图工具栏中选择需要的约束命令，例如水平、垂直、切线等，在图形区域中添加相应的几何约束。

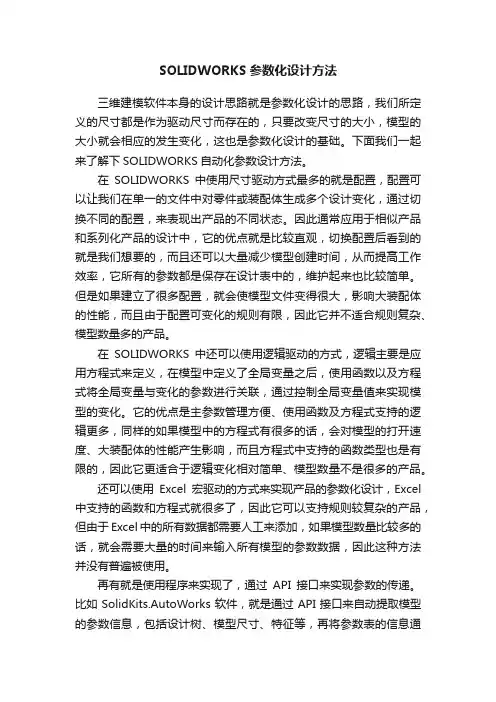

SOLIDWORKS参数化设计方法三维建模软件本身的设计思路就是参数化设计的思路，我们所定义的尺寸都是作为驱动尺寸而存在的，只要改变尺寸的大小，模型的大小就会相应的发生变化，这也是参数化设计的基础。

下面我们一起来了解下SOLIDWORKS自动化参数设计方法。

在SOLIDWORKS中使用尺寸驱动方式最多的就是配置，配置可以让我们在单一的文件中对零件或装配体生成多个设计变化，通过切换不同的配置，来表现出产品的不同状态。

因此通常应用于相似产品和系列化产品的设计中，它的优点就是比较直观，切换配置后看到的就是我们想要的，而且还可以大量减少模型创建时间，从而提高工作效率，它所有的参数都是保存在设计表中的，维护起来也比较简单。

但是如果建立了很多配置，就会使模型文件变得很大，影响大装配体的性能，而且由于配置可变化的规则有限，因此它并不适合规则复杂、模型数量多的产品。

在SOLIDWORKS中还可以使用逻辑驱动的方式，逻辑主要是应用方程式来定义，在模型中定义了全局变量之后，使用函数以及方程式将全局变量与变化的参数进行关联，通过控制全局变量值来实现模型的变化。

它的优点是主参数管理方便、使用函数及方程式支持的逻辑更多，同样的如果模型中的方程式有很多的话，会对模型的打开速度、大装配体的性能产生影响，而且方程式中支持的函数类型也是有限的，因此它更适合于逻辑变化相对简单、模型数量不是很多的产品。

还可以使用Excel宏驱动的方式来实现产品的参数化设计，Excel 中支持的函数和方程式就很多了，因此它可以支持规则较复杂的产品，但由于Excel中的所有数据都需要人工来添加，如果模型数量比较多的话，就会需要大量的时间来输入所有模型的参数数据，因此这种方法并没有普遍被使用。

再有就是使用程序来实现了，通过API接口来实现参数的传递。

比如SolidKits.AutoWorks软件，就是通过API接口来自动提取模型的参数信息，包括设计树、模型尺寸、特征等，再将参数表的信息通过API接口返回到模型中去，从而实现产品的自动化参数设计。

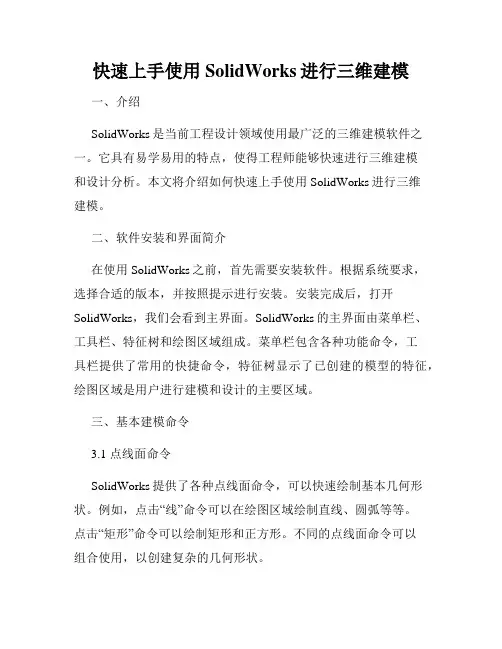

快速上手使用SolidWorks进行三维建模一、介绍SolidWorks是当前工程设计领域使用最广泛的三维建模软件之一。

它具有易学易用的特点，使得工程师能够快速进行三维建模和设计分析。

本文将介绍如何快速上手使用SolidWorks进行三维建模。

二、软件安装和界面简介在使用SolidWorks之前，首先需要安装软件。

根据系统要求，选择合适的版本，并按照提示进行安装。

安装完成后，打开SolidWorks，我们会看到主界面。

SolidWorks的主界面由菜单栏、工具栏、特征树和绘图区域组成。

菜单栏包含各种功能命令，工具栏提供了常用的快捷命令，特征树显示了已创建的模型的特征，绘图区域是用户进行建模和设计的主要区域。

三、基本建模命令3.1 点线面命令SolidWorks提供了各种点线面命令，可以快速绘制基本几何形状。

例如，点击“线”命令可以在绘图区域绘制直线、圆弧等等。

点击“矩形”命令可以绘制矩形和正方形。

不同的点线面命令可以组合使用，以创建复杂的几何形状。

3.2 实体创建命令通过实体创建命令，可以将绘制的点线面转换为实体模型。

例如，点击“拉伸”命令可以将绘制的曲线拉伸为实体，点击“旋转”命令可以将绘制的曲线旋转为实体。

实体创建命令还支持不同类型的参数设置，例如尺寸、偏移量等，可以根据实际需求进行调整。

四、构建复杂几何体在实际工程设计中，我们经常需要构建复杂的几何体。

SolidWorks提供了丰富的工具和功能，可以帮助我们快速构建复杂几何体。

例如，通过“填充”命令可以创建光滑曲面，通过“修补”命令可以修复几何体中的不连续面，通过“阵列”命令可以快速复制和排列几何体等等。

这些功能的灵活性和易用性大大提高了工程设计的效率。

五、装配和模型分析在完成单个零部件的建模后，我们通常需要将多个零部件组装到一起，形成一个完整的产品。

SolidWorks提供了装配功能，可以帮助我们进行三维装配。

通过装配功能，我们可以轻松地将多个零部件对齐、约束和连接到一起，并检查装配的正确性。

SolidWorks入门教程(很全面)SolidWorks是一款专业的三维设计软件，广泛应用于机械设计、工业设计、产品设计等领域。

它具有强大的参数化建模、装配、绘图、仿真、动画等功能，可以帮助您快速实现您的创意和设计。

第一部分：软件安装和界面介绍本部分将介绍如何和安装SolidWorks软件，以及如何激活和注册。

同时，还将介绍SolidWorks的主要界面元素，包括菜单栏、工具栏、命令管理器、特征管理器、图形区域、状态栏等，以及如何自定义和调整界面布局。

第二部分：基本操作和设置第三部分：草图绘制本部分将介绍SolidWorks的草图绘制功能，包括如何选择基准面或平面，如何进入和退出草图模式，如何使用草图工具栏中的各种命令绘制基本图形（如线段、圆形、矩形、多边形等），如何编辑草图（如移动、复制、旋转、缩放等），如何添加几何约束（如水平、垂直、平行、垂直等），如何添加尺寸标注（如线性尺寸、角度尺寸等），以及如何使用草图关系（如相切、对称等）来控制草图的形状和位置。

第四部分：特征建模本部分将介绍SolidWorks的特征建模功能，包括如何使用特征工具栏中的各种命令来对草图进行三维建模（如拉伸、旋转、扫描等），以及如何使用特征操作命令来修改或删除特征（如编辑特征、删除特征等）。

同时，还将介绍一些常用的特殊特征命令（如倒角、圆角、阵列等），以及一些高级特征命令（如变截面扫描、曲面拉伸等）。

第五部分：装配体设计本部分将介绍SolidWorks的装配体设计功能，包括如何创建和打开装配体文件，如何插入零件或子装配体到装配体中，以及如何使用装配体工具栏中的各种命令来对零件或子装配体进行定位和配合（如平面配合、轴线配合、同轴配合等）。

同时，还将介绍如何使用装配体操作命令来修改或删除零件或子装配体（如编辑零件、删除零件等），以及如何使用装配体分析命令来检查装配体的运动、干涉、质量等。

第六部分：工程图制作本部分将介绍SolidWorks的工程图制作功能，包括如何创建和打开工程图文件，如何插入模型视图（如正视图、侧视图、俯视图等），如何添加辅助视图（如剖视图、局部视图等），以及如何添加标注和注释（如尺寸标注、公差标注、符号标注等）。

Solidworks参数化设计方法摘要S o li dw or ks作为一款专业的三维建模软件，提供了强大的参数化设计功能，可以在设计过程中轻松实现参数的自动更新和修改，大大提高了设计的效率和灵活性。

本文将介绍So li dw o rk s参数化设计的基本理念和步骤，以及如何使用该功能进行快速的设计和修改。

1.引言随着科技的发展，传统的机械设计方法已经无法满足当今快速迭代的市场需求。

参数化设计的兴起为设计师们提供了一种更加高效、智能的设计方式。

So li dw or ks作为领先的三维建模软件，具备强大的参数化设计功能，为用户提供了便利和灵活性。

本文将详细介绍S ol id wo r ks参数化设计方法，帮助读者快速上手并取得令人满意的设计效果。

2.参数化设计的基本理念参数化设计的基本理念是通过设定和控制模型的各项参数，从而实现模型的自动更新和修改。

通过改变参数的数值，模型会自动调整其尺寸、形状和其他属性，极大地减少了手动修改的繁琐步骤，提高了设计的效率和准确性。

3. So lidwork s参数化设计的步骤S o li dw or ks参数化设计的步骤如下：3.1定义参数在进行参数化设计之前，首先需要定义设计中需要用到的各项参数。

这些参数可以包括尺寸、角度、长度等。

在S ol id wo rk s中，可以通过“参数”功能添加和管理参数，并为其设定数值范围和初始值。

3.2创建特征在定义好参数之后，可以开始创建模型的各个特征。

在So li dw o rk s 中，可以通过绘制草图、拉伸、旋转和修剪等功能创建基本特征。

在创建特征的过程中，可以直接使用之前定义好的参数，使得模型的各个部分都与参数关联起来。

3.3建立关系在特征创建完毕后，可以通过建立关系来进一步确定模型的性质。

关系可以是几何关系（如平行、垂直等），也可以是数值关系（如等于、大于等）。

使用关系的好处是，当某个参数的数值改变时，与之相关联的关系会自动更新，使得整个模型得到实时的修改和调整。

基于solidworks参数化的建模思路及方法SolidWorks是一种功能强大的三维计算机辅助设计（CAD）软件，可以用于创建复杂的物体模型。

参数化建模是SolidWorks中的一项重要功能，它使得设计师可以使用数值参数来定义和控制模型的尺寸和特征。

下面将介绍基于SolidWorks参数化的建模思路和方法。

1.确定设计目标和参数：在进行参数化建模之前，首先需要明确设计的目标和需要调整的尺寸参数。

例如，如果要设计一个盒子，可以定义盒子的宽度、高度和深度为参数。

2. 创建基础模型：在参数化建模之前，需要创建一个基础模型。

可以使用SolidWorks的各种建模工具，例如绘图、拉伸和旋转等，来创建基础几何体，如立方体或圆柱体。

3. 设置参数和约束：在创建基础模型后，需要设定参数和约束，以便后续进行修改和调整。

可以使用SolidWorks的参数化建模工具来定义形状的尺寸和位置属性，例如线段的长度、角度或两个点之间的距离。

4. 创建关联关系：参数化建模的关键是创建关联关系，以确保模型在调整参数后能够自动更新。

可以使用SolidWorks的关联关系工具，例如约束、尺寸关系和表达式等，来定义模型中各个元素之间的关系。

5.测试和调整：在完成参数化建模后，可以测试不同的参数值和组合，以验证模型的稳定性和可行性。

可以通过修改参数值来调整模型的尺寸和特征，并观察模型的变化。

6. 文档记录和分享：在完成参数化建模后，可以将模型保存和导出为SolidWorks的标准文件格式，如SLDPRT或STEP，以便与他人共享和进一步修改。

同时，还可以添加注释和说明，以便记录模型的参数和约束信息。

使用SolidWorks进行参数化建模有以下几个优点：1.灵活性：参数化建模可以使设计师在设计过程中灵活地调整和修改模型的尺寸和形状，从而满足不同的需求和要求。

2.效率：参数化建模可以提高设计的效率和准确性。

一旦建立了关联关系，只需修改参数值，模型就能自动更新，无需手动重新绘制或修改。

SolidWorks环境下的参数化建模方法郗向儒,韩　锐,李 (西安理工大学机械与精密仪器工程学院,陕西西安710048)摘要:研究了在S olidWorks平台上进行参数化实体建模的方法。

利用其提供的API接口,在VC++610开发环境下对S olidWorks2001+进行了二次开发。

本文对两种不同的参数化建模方法进行了比较,详细介绍了其中一种通过修改模型参数实现参数化建模的方法,实现了简单零件的三维参数化建模。

简化了建模过程,提高了建模效率,有利于企业缩短产品设计周期,提高竞争力。

关键词:S olidWorks;二次开发;参数化;API中图分类号:TH122 文献标识码:A 文章编号:1001-3881(2004)9-073-3Methods of Parameterized Modeling in SolidWorksXI Xiang2ru,HAN Rui,L I Xun(School of Machinery and Precision Instrument Engineering,X i’an University ofTechnology,X i’an710048,China)Abstract:The method of parameterized solid modeling on the S olidWorks platform was studied.The second development to S olidWorks2001+was performed by VC++610and API interface.Two difference methods of parameterized solid modeling was compared,one of the methods was introduced indetail.The three-dimensional parameterized design of simple part was realized, which simplifies the modeling process and raises the modeling efficiency,and it is good for companies to reduce the design period and to gain broad market acceptance.K eyw ords:S olidWorks;Secondary development;Parameterized;API SolidWorks是Windows平台下优秀的特征造型软件,为方便用户进行二次开发,SolidWorks提供了OL E应用程序开发接口SolidWorks API,其中包含有数以百计的功能函数,为程序员提供了直接访问SolidWorks的能力。

solidwork参数Solidworks是一款广泛应用于工程设计的三维建模软件，它拥有着强大的参数化特性，可以对模型进行简便的控制和调整。

本文将围绕Solidworks参数来进行讲解。

一、什么是Solidworks参数Solidworks参数是指在基于三维模型的设计中为了制作设计图纸和进行计算分析而设置的尺寸、位置、角度等数值。

通过修改参数的值，可以直接改变模型的形状和尺寸，而无需重新绘制模型。

这一特性可以让设计师快速地实现模型的修改和调整，从而提高工作效率。

二、Solidworks参数使用方法1. 创建模型首先需要创建一个新的模型，选择“零件”命令，然后在绘图界面上绘制几何形状。

接下来，输入尺寸参数，可以直接在图纸上选择并确定，也可以通过编辑参数的方式进行设置。

2.参数化设计将所需的控制和调整参数定义为参数化设计。

当输入关键尺寸时，可以通过在图纸上直接拖动和调整参数进行修改。

另外，可以通过定义“全局参数”来设置所有设计元素的所有参数。

3.修改参数在修改操作时，对于一个单一尺寸变量，可以通过双击图纸中的元素并更改数值。

对于中大型的设计，可以选择“全局参数”选项，以便全局更改。

在输入参数时，可以使用等式、表达式等功能来控制参数值。

4.快速设计在进行快速设计时，可以使用“变换式特征”命令，通过在现有的形状数据基础上修改参数，进而快速创建新的特征。

三、Solidworks参数的优点与其他CAD软件相比，Solidworks参数化设计功能的优点有以下几点：1.快速调整：通过改变参数值，可以快速地调整和优化设计方案。

2.高效性：通过全局参数等设置，可以在同一个设计文件中进行多个变量的控制和修改。

3.精度：在处理复杂几何形状时，Solidworks在运用数值计算环节的优势更明显。

4.便捷性：在修改操作中，用户不必手动改变模型，而只需要更改数值即可实现迅速的修改。

总结：Solidworks参数化设计功能为工程设计带来了极大的便利，可以快速、高效地完成复杂的设计任务。

Solidworks的设计自动化和参数化建模方法设计自动化是一种通过利用计算机软件和工具来自动执行设计任务的方法。

在Solidworks中，设计自动化可以通过使用宏、设计库和驱动工程等功能来实现。

参数化建模是一种基于参数的建模方法，它可以通过改变参数的数值来改变设计模型的形状和尺寸。

在Solidworks中，设计自动化和参数化建模方法的结合可以大大提高设计效率并减少错误。

下文将详细介绍Solidworks中的设计自动化和参数化建模方法的实际应用。

一、设计自动化方法1. 宏宏是Solidworks中一种自定义的脚本语言，可以通过编写宏来实现一系列设计操作的自动化。

例如，设定一个宏来自动创建特定形状的零件、连续执行某个设计操作、一键完成几个环节等。

在Solidworks中，可以通过录制宏或编写宏来实现设计自动化。

宏可以重复使用，并与其他功能结合使用，大大提高了设计效率。

2. 设计库设计库是Solidworks中用于存储和管理设计元素的工具。

它可以包含零件、装配和图纸等多种元素，并允许用户通过创建和管理目录结构来组织设计库中的元素。

通过使用设计库，可以快速访问和引用之前设计的元素，避免重复设计，提高设计效率。

3. 驱动工程驱动工程是一种利用参数驱动设计思想的方法。

在Solidworks中，可以使用驱动工程功能来定义和管理设计参数，并根据参数的变化自动调整设计模型的尺寸和形状。

例如，可以创建一个基于公差的参数，使得设计模型可以根据公差规范自动调整。

驱动工程使得设计过程更加灵活和智能化。

二、参数化建模方法1. 尺寸和关系在Solidworks中，可以使用尺寸和关系来定义设计模型的形状和尺寸。

通过在模型中添加尺寸，可以精确地控制模型的大小。

通过添加关系，可以定义模型各个元素之间的关系，例如平行、垂直、共线等。

通过使用尺寸和关系，可以实现模型的参数化建模。

2. 宏特性宏特性是一种在Solidworks中用于创建参数化模型的工具。
