2按跨径分类
桥梁分类 特大桥 大桥 中桥 小桥 涵洞
多孔跨径总长L（米） 单孔跨径L0（米）
L>1000
L0>150
100≤L≤1000
40≤L0≤150
30<L<100
20≤L0<40
8≤L≤30
5<L0<20
L<8
L0<5
二、梁式桥结 构
桥梁的基本组成部分一般由上部结构、下部结构、 支座及附属工程等几部分组成。 1，上部结构，即为桥垮结构； 2，下部结构，包括桥墩、桥台和基础； 3，支座； 4，附属设施，包括桥面铺装、排水防水系统、栏杆（或防撞栏杆）、伸缩缝及灯 光照明等。
（2)拱式桥：拱肋为主要承重构件，受力特点为拱 肋承压、支承处有水平推力。主要材料是圬工、钢 筋砼，适用范围视材料而定。跨径从几十米到三百 多米都有。优点：跨越能力较大；与钢桥及钢筋砼 梁桥相比，可以节省大量钢材和水泥；能耐久，且 养护、维修费用少；外型美观；构造较简单，有利 于广泛采用。缺点：由于它是一种推力结构，对地 基要求较高。
涵构洞造较简大L单<8，；有利受于广桥泛L0采<下5用。净空和桥面标高的限制小；抗风稳定性优于悬
桥构梁造分 较类简索单多，桥孔有跨利，径于总广且长泛L采（不用米。）需单孔要跨径集L0（中米）锚锭构造；便于无支架施工。缺点：
需2，要下极部大由结的构两于，端包锚是括锭桥，多墩费、用次桥高台，超和难基度静础大；。定结构，计算复杂；索与梁或塔的连接构
塔。主要材料为预应力钢索、混凝土、钢材。适宜于中等 桥梁的基本组成部分一般由上部结构、下部结构、 支座及附属工程等几部分组成。
优点：工业化施工、耐久性好、适应性强、整体性好且美观；

《钢结构桥梁》课件

《钢结构桥梁》课件
跨学科合作
与结构工程、材料科学、计算机科学等多学 科交叉融合。
智能化制造
数字化设计、自动化生产和智能化运营。
挑战
技术创新、成本控制、环境保护和社会接受 度等。
THANKS
感谢观看
经济合理
在满足防腐要求的前提下 ，应考虑成本效益，选择 性价比高的防腐方法。
防腐材料与涂装工艺
防腐涂料
选择具有良好耐候性、防 腐蚀性能的防腐涂料，如 环氧富锌底漆、聚氨酯面 漆等。
涂装工艺
根据防腐要求和实际情况 ，制定合理的涂装工艺流 程，包括预处理、涂装、 固化等环节。
涂层结构
根据腐蚀环境和使用条件 ，设计合理的涂层结构， 包括底漆、中间漆和面漆 等层次。
实例
南京长江大桥、上 海卢浦大桥、美国 金门大桥等。
技术创新与改进
高强度钢材的应用
提高桥梁的承载能力和耐久性。
新型连接技术的研发
如焊接、栓接和混合连接方式。
防腐与防火技术的进步
提高钢结构桥梁的使用寿命和安全性 。
智能化监测和维护系统
实时监测桥梁状态，实现预防性维护 。
未来发展趋势与挑战
绿ห้องสมุดไป่ตู้环保
降低能耗和材料消耗，推广可再生资源利用 。
02
钢结构桥梁的设计与构造
设计原则与流程
总结词
设计原则、流程
详细描述
钢结构桥梁的设计应遵循安全、经济、适用、美观的原则，同时要满足结构、施 工和使用等方面的要求。设计流程一般包括初步设计、技术设计和施工图设计三 个阶段，每个阶段都有相应的设计内容和要求。
结构分析方法
总结词：分析方法
详细描述：钢结构桥梁的结构分析方法主要有有限元法和有限差分法等数值分析 方法，以及试验和观测等实验方法。这些方法可以对桥梁的整体和局部进行详细 的结构分析和评估，为设计提供依据和优化建议。

钢结构全套PPT教学课件

钢结构全套PPT教学课件

防腐防火处理效果评价
厚度检测
使用涂层测厚仪检测防腐防火 涂层的厚度，确保满足设计要 求。
耐腐蚀性测试
通过盐雾试验、湿热试验等模 拟环境测试方法，评估防腐处 理效果。
外观检查
观察防腐防火处理后的钢结构 表面是否平整、无气泡、无裂 纹等缺陷。
附着力测试
采用划格法或拉开法等测试方 法，检测防腐防火涂层与钢结 构基材的附着力。
结构分析与计算方法
结构分析方法
弹性力学方法、塑性力学方法、有限 元方法等。
计算内容
计算软件
SAP2000、ANSYS、ABAQUS等通 用有限元软件，以及专用钢结构分析 软件如Midas/Gen、3D3S等。
内力分析、变形计算、稳定性验算、 疲劳分析等。
构造措施与节点设计
01
02
03
构造措施
保证结构整体性和稳定性 的措施，如设置支撑、加 强刚度等。
认真阅读图纸，了解钢结构的构 造、节点形式和安装要求，掌握 相关技术标准和验收规范。
制定施工方案
根据工程特点和现场条件，制定 切实可行的施工方案，包括安装 顺序、吊装方法、安全措施等。
材料和设备准备
按照图纸要求，准备好所需的钢 材、连接件、紧固件等材料，以 及吊装设备、焊接设备、测量工 具等。
现场拼装和吊装技术
前景展望
随着城市化进程的加快和建筑业的持续发展，钢结构将在未来建筑领域中发挥更 加重要的作用。同时，随着新材料和新技术的不断涌现，钢结构的应用范围将进 一步扩大，市场前景广阔。
02 钢结构设计原理 与方法
设计基本原则与规范要求
设计基本原则
确保结构安全、适用、经济、美观；符合现行国家规范和行 业标准；考虑施工便利性和可持续性。

钢结构桥梁设计PPT文档共209页

钢结构桥梁设计PPT文档共209页

谢谢！
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
钢结构桥梁设计
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒

《钢结构设计》课件

《钢结构设计》课件

特殊环境下的钢结构设计需要考虑环境因素对结构的影响。
特殊环境如海洋环境、极寒地区等，对钢结构的设计提出了更高的要求。在这些环境下，需要考虑环境因素如腐蚀、温差等对结构的影响，并采取相应的防护措施。同时，还需要考虑结构的施工方法、材料选择等因素，以确保结构的安全性和稳定性。
总结词
详细描述
THANKS
轻型钢结构设计需要考虑的因素包括结构体系、支撑形式、节点构造、防腐防锈等，以确保结构的稳定性和安全性。
轻型钢结构设计需要遵循相关的规范和标准，如《轻型钢结构设计规范》等，同时需要进行详细的结构分析和计算。
轻型钢结构设计是指采用轻型钢材组成的结构物的设计，通常用于小型工业厂房、仓库、民用住宅等建筑。
04
CHAPTER
钢结构设计软件与技术
03
Revit
建筑信息模型（BIM）软件，适用于多专业协同设计和钢结构详图绘制。
01
AutoCAD
用于二维绘图和基本三维设计，广泛应用于钢结构设计中的绘图和建模。
02
Tekla Structures
专业钢结构详图设计软件，支持3D模型构建、材料统计和碰撞检测等功能。
详细描述
总结词
大跨度桥梁钢结构设计需要注重结构跨度、稳定性、耐久性和景观设计。
详细描述
大跨度桥梁如悬索桥、斜拉桥等，其钢结构设计需要充分考虑结构的跨度、稳定性、耐久性和景观设计等因素。在设计中，需要采用先进的计算和分析方法，确保结构的承载能力和稳定性。同时，还需要考虑桥梁的耐久性和景观设计，以满足桥梁长期使用和美观的需求。
总结词
高层建筑钢结构设计需要注重结构体系、抗震性能和施工方法的选择。
总结词
高层建筑由于楼层高度较高，对结构的强度、刚度和稳定性要求更高。在钢结构设计中，需要选择合理的结构体系，如框架-核心筒结构、筒中筒结构等，以提高结构的承载能力和抗震性能。同时，还需要考虑施工方法的选择，如预制装配式施工、高空拼装施工等，以确保施工的可行性和安全性。

钢桥设计课件之钢板梁桥、钢结合梁桥、钢箱梁桥的构造特点、设计要点,各类型桥的传力路径

钢桥设计课件之钢板梁桥、钢结合梁桥、钢箱梁桥的构造特点、设计要点,各类型桥的传力路径

2.1 钢板梁桥的类型及构造特点 上承式钢板梁桥上部结构：联结系
• 主梁之间带撑杆的交叉体系结构 上平纵联、下平纵联、中间横联、端横联。 • 联结系作用：
将两片主梁联成一体形成一个稳定的空间结构 平纵联还能传递桥跨结构的横向荷载。
2.1 钢板梁桥的类型及构造特点 上承式钢板梁桥上部结构
4.6 扁平钢箱梁 抗扭、抗弯惯矩大，抗风能力好，过去主要用 于悬索桥。
顶板和底板通常均采用U形纵肋加强
箱室内不设中间腹板，横隔板间距较小 横隔板通常采用实腹式 连接板、隔板、竖向加劲肋、横向加劲肋
4.7 钢箱梁结构分析方法概述 在竖向荷载和横向荷载作用下，箱形梁是按空 间结构承受外力。 箱梁截面采用正交异性钢桥面板和带加劲肋的 薄钢板组成，充分发挥薄钢板的力学性能特点， 有利于焊接。
• 收缩引起的钢梁的轴力
N s ,st ,t N s,b,t
• 收缩引起的钢梁的弯曲
M s,st ,t Ns,b,t a M s,b,t
第四章 钢箱梁桥
4.1钢箱梁桥的构造特点 定义
• 钢箱梁桥是指主梁为薄壁闭合截面形式的桥，主梁 常为箱形截面梁或箱形梁。 • 箱形梁不但可以作为梁式桥的主梁形式，而且是其 他大跨度桥梁，如悬索桥、斜拉桥所经常采用的主 梁形式。
4.7 钢箱梁结构分析方法概述
箱形梁在受力分析中属于闭口薄壁结构，按薄 壁结构理论进行计算。 箱形梁受力后会产生纵向弯曲、横向弯曲、扭 转与畸变变形，并产生相应的应力。
2.2.3 主梁截面的选择
• 先定腹板和翼缘板的尺寸，然后进行截面强度验算
– 选定梁高，估算腹板高度和厚度 – 估算所需翼缘截面积 – 截面应力验算（弯曲应力验算、剪应力验算）

【优】钢桥设计最全PPT资料

【优】钢桥设计最全PPT资料
对安装应力最大的杆件采取临–时栓加固焊措钢施。梁的某些构件，由于运输和架设能力的限制，须在 桥钢墩梁较 的高结、构跨形度式较有大利的于桥悬以臂及架在设工通时航，地河如进流连或续行水桁深梁拼流、装急悬，臂。有桁流梁为冰等了或。有保较多证木工排的地河流拼上装架设时的桥栓梁孔不发生错位及同 本运章送内 工容地：的栓各焊构钢件梁，的须制在造出，厂钢前类桥进的行杆除试件锈拼、装具油，漆以有和验互装证运工相，艺钢设性梁备，的是架否对设精，确杆悬可件臂靠拼。工装法地、栓拖拉孔法、的浮钻运法制施工要过求程。非常准确。
对安装应力最大的杆件采取临时加固措施。 钢桥各构件在涂漆之前，其表面的氧化皮、铁锈、湿气及油脂等均应采用酸洗、人工喷丸及机械抛丸或打砂等方法彻底清除。
冷焊矫缝（ 区机进械行矫除正锈）、和除热油矫及（除火尘–焰运矫正送）工地的各构件，须在出厂前进行试拼装，以验证工艺 设备是否精确可靠。
栓焊钢梁的制造 钢桥的除锈、油漆和装运
LOGO

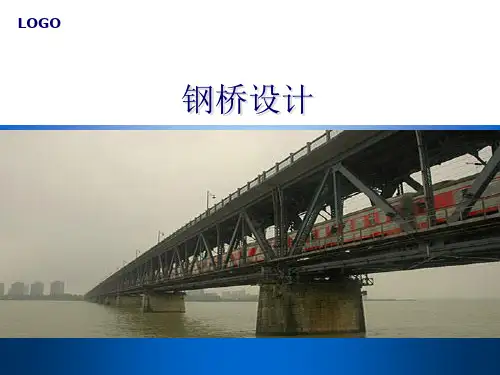

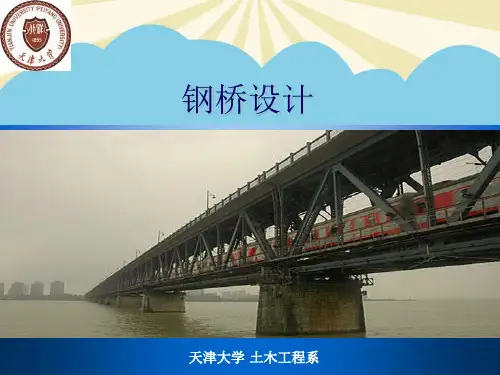

钢桥设计
天津大学 土木工程系
本章内容：栓焊钢梁的制造，钢桥的除 锈、油漆和装运，钢梁的架设，悬臂拼 装法、拖拉法、浮运法施工过程。
埋弧自动焊、半自动焊及手工焊 除锈后的钢梁部件，应涂以红丹醛酚防锈底漆两道，使钢材表面与空气隔绝以防再锈蚀。
第九章 钢桥的制造与架设 钢梁的结构形式有利于悬臂架设时，如连续桁梁、悬臂桁梁等。
钢梁的架设
悬臂拼装法
• 安装采取的措施
– 对安装应力最大的杆件采取临时加固措施 – 在伸臂安装应力最大区段加设上加劲梁 – 在安装应力最大区段铺设预施拉力的吊索 – 墩旁设托架 – 使用水上吊船 – 采用半悬臂拼装法 – 采用中间合龙法
全悬臂拼装法
半悬臂拼装法
中间合龙法
钢梁的架设 拖拉法架设钢梁

钢桥与组合结构桥梁设计PPT课件

钢桥与组合结构桥梁设计PPT课件

典型焊接接头的疲劳缺口系数
2021
12
小结
由于对接焊缝形状变化不大，因此，它的应力集中比其他形状接头要 小，但是过大的加厚高和过大的母材与焊缝的过度角以及焊趾圆弧半 径都会增加应力集中，使接头的疲劳强度降低。从前图可知，受单向 拉伸的对接接头焊缝余高对疲劳强度是很不利的。若对焊缝表面进行 机械加工，应力集中程度将大大减少，对接接头的疲劳强度也相应提 高。
提高焊接接头的抗疲劳性能主要从以下两方面考虑：
1. 降低应力集中
2. 工艺措施
2021
24
降低应力集中
应力集中是降低焊接接头和结构疲劳强度的主要原因，只有当焊接接头 和结构的构造合理，焊接工艺完善，焊接金属质量良好时，才能保证焊接接 头和结构具有较高的疲劳强度。焊接结构的抗疲劳设计的重点是减少应力集 中的作用，同时选用抗疲劳开裂、抗腐蚀性能好的母材和焊接。
LOGO
钢桥疲劳问题分析
Fatigue Problems in Steel Bridge Structures
2021
0
焊接钢结构的疲劳分析
❖ 焊接钢结构的优点
焊接接头工作效能较高
接头系数＝（接头强度/母材强度）×100％ 一般对焊接头：系数可达100％， 铆栓接头：系数难以达到100％
水密性和气密性好 节省钢材，减轻结构自重
2021
板厚对焊趾区应力梯度的影响
22
荷载的影响
绝大多数材料的疲劳强度是由标准试样在对称循环正弦波加载 情况下得到的，而实际零部件所受到的荷载是十分复杂的。不 同荷载情况对疲劳强度的主要影响包括荷载类型的影响、加载 频率的影响、平均应力的影响、荷载波形的影响、荷载中间停 歇和持续的影响等。来自20212021

钢结构桥梁ppt课件

钢结构桥梁ppt课件
16
1、钢板梁桥
17
18
2、钢箱梁桥
19
Байду номын сангаас0
21
谢谢
22
桥梁篇
专业的钢结构桥梁服务商
1
一、桥梁分类
1、按体系分类：以主要的受力构件为基本依据，可分为梁式桥、 拱式桥、斜拉桥、悬索桥几大类。 （1）梁式桥：主梁为主要承重构件，受力特点为主梁受弯。多用 于中小跨径桥梁。优点：工业化施工、耐久性好、适应性强、整体 性好且美观；这种桥型在设计理论及施工技术上都发展得比较成熟。 缺点：结构本身的自重大，约占全部设计荷载的30%至60%，且跨度 越大其自重所占的比值更显著增大，大大限制了其跨越能力。
2
3
（2)拱式桥：拱肋为主要承重构件，受力特点为拱 肋承压、支承处有水平推力。主要材料是圬工、钢 筋砼，适用范围视材料而定。跨径从几十米到三百 多米都有。优点：跨越能力较大；与钢桥及钢筋砼 梁桥相比，可以节省大量钢材和水泥；能耐久，且 养护、维修费用少；外型美观；构造较简单，有利 于广泛采用。缺点：由于它是一种推力结构，对地 基要求较高。
2按跨径分类
桥梁分类 特大桥 大桥 中桥 小桥 涵洞
多孔跨径总长L（米） 单孔跨径L0（米）
L>1000
L0>150
100≤L≤1000
40≤L0≤150
30<L<100
20≤L0<40
8≤L≤30
5<L0<20
L<8
L0<5
10
二、梁式桥结 构
桥梁的基本组成部分一般由上部结构、下部结构、 支座及附属工程等几部分组成。 1，上部结构，即为桥垮结构； 2，下部结构，包括桥墩、桥台和基础； 3，支座； 4，附属设施，包括桥面铺装、排水防水系统、栏杆（或防撞栏杆）、伸缩缝及灯 光照明等。

《钢结构桥梁》课件

《钢结构桥梁》课件
浦东长江大桥是中国著名的钢结构桥梁，连接上海 浦东新区和浦西，是上海的标志性建筑之一。
国外著名案例
金门大桥是美国旧金山的标志性景点，以其壮观的 悬索桥设计和钢结构构件而闻名全球。
结语
钢结构桥梁在城市建设和交通运输中发挥着重要的作用。未来，钢结构桥梁 将继续创新，提高安全性、可持续性和美观性。
设计标准
钢结构桥梁的设计需要遵循相关的国家和行业标准， 以确保结构的安全性和可靠性。
钢结构桥梁的制造
制造方法
钢结构桥梁的制造通常涉及材料预处理、构件制造、 焊接和表面处理等工艺。
质量控制
钢结构桥梁的制造过程需要进行严格的质量控制， 以确保构件的质量和耐久性。
钢结构桥梁的施工
1
安全施工
2
钢结构桥梁的施工需要遵守相关的安全 规范，确保工人的安全和减少事故风险。
《钢结构桥梁》PPT课件
钢结构桥梁是一种基于钢材制造的桥梁类型，具有重要的城市建设和交通运 输功能。本课件将介绍钢结构桥梁的设计、制造、施工、维护等方面的知识。
什么是钢结构桥梁?
钢结构桥梁是一种使用钢材构建的桥梁，具有高度的强度和稳定性。它们通 常采用刚性框架结构，能够承受重载和自然灾害。
钢结构桥梁的历史
2 快速建设
相比于其他桥梁类型，钢结构桥梁的制造和 安装速度更快，能够缩短工期。
3 灵活性
钢结构桥梁的设计具有较大的灵活性，可以 应对各种地形和交通需求。
4 持久性
钢结构桥梁能够长时间保持较好的性能和外 观，减少维护和修复成本。
钢结构桥梁的设计
设计过程
钢结构桥梁的设计包括概念设计、结构设计和详细 设计等阶段，需要考虑材料选择、荷载ห้องสมุดไป่ตู้析和安全 性。

钢桥设计钢桥概述-优秀PPT文档

钢桥设计钢桥概述-优秀PPT文档

单跨箱梁 960 Q345E
焊接 焊接
14 2000 芜湖长江大桥 公铁 低塔斜拉 三跨桁梁 312 14MnNbq 焊接 栓接

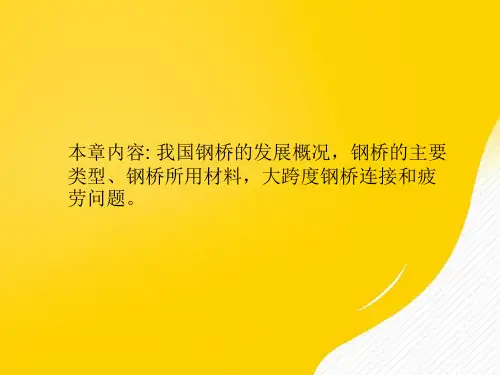

• 按力学图式分 本章内容: 我国钢桥的发展概况，钢桥的主要类型、钢桥所用材料，大跨度钢桥连接和疲劳问题。
屈服强度 340MPa，可焊接最大板厚 50 mm
影响钢桥疲劳强度的外因—疲劳应力幅
钢桁架桥
1890年苏格兰福思桥， 主跨520米的铁路悬臂桁架桥
钢桁架桥
港大桥（ ）
钢桁架桥
外白渡桥（上海）
钢桁架桥
三堆子金沙江桥 四川
钢箱梁桥 高强度钢、焊接技术、薄壁结构计算理论
截面形式：矩形、梯形
箱形梁：闭口的薄壁结构，薄壁结构理论计算
1850年英国建成第一座铁路钢箱梁桥Britinnia 桥
易于发生疲劳破坏的部位
• 钢桁梁主桁杆件栓接接头处 • 桥面系纵梁竖向加劲肋角焊缝下端焊趾处 • 钢板梁主梁变截面盖板端部焊缝处 • 主梁变截面附近竖向加劲肋角焊缝下端焊趾处 • 平纵联节点板与竖向加劲肋或腹板连接焊缝处
1.6 大跨度钢桥疲劳问题
影响钢桥疲劳强度的外因—疲劳应力幅
• 焊接受拉或以受拉为主构件：按应力幅控制设计 • 焊接受压或以受压为主构件：按最大应力控制设计 • 非焊接结构受拉构件：按应力幅控制设计 • 非焊接结构拉压构件：按最大应力控制设计
• 国标钢桥用钢
– Q235q、Q345q、Q370q、Q420q – A、B、C、D、E五个等级
1.4 钢桥所用材料 钢桥用材最多的是钢板，要求材料属性有
• 强度 • 塑性 • 低温冲击韧性 • 冷弯性能 • 可焊性 • 抗疲劳性能 (承受动荷载)
1.5 大跨度钢桥连接的若干问题 高强度螺栓连接转向焊接连接

钢结构ppt课件.ppt

钢结构ppt课件.ppt

二、钢结构的应用
1、重型结构及大跨度建筑结构。
二、钢结构的应用
2、多层、高层及超高层建筑结构。
二、钢结构的应用
3、塔桅等高耸结构。
二、钢结构的应用
4、钢－混凝土组合结构。
第二节 钢结构的设计方法
经济、安全、适用、耐久
颠覆 强度破坏
承载能力极 限状态 疲劳破坏
丧失稳定
极限状态设计法
变为可变体系
n
5、普通螺栓群偏心受剪承载力计算
Ni
N iF
F n
(NiTx )2
(NiF
NiTy )2
Nb v,min
NiT
T ri ri2
NiTx
T yi xi2 yi2
NiTy
T xi xi2 yi2
例题3、一厚度为12mm的钢板与H型钢柱的翼缘板（厚14mm） 通过8个C级普通螺栓连接，钢板均为Q345，螺栓直径为20mm， 孔径为21.5mm，F=200KN，e=100mm，螺栓水平间距为 120mm，竖向间距为80mm，验算螺栓强度。
3、按受力特点分：对接焊缝、角焊缝
三、高强度螺栓连接（摩擦型、承压型）
四、对接焊缝的计算
1、轴向受力的对接焊缝
N lwt
f
t
w或f
w c
2、对接焊缝承受弯矩和剪力共同作用
1、 max
Mymax Ix
ft
w或f
w c
2、
max
VSx I xt
f
w v
3、 2 3 2 1.1 ftw
第三节 角焊缝连接设计
一、角焊缝形式
侧面角焊缝 斜角焊缝
正面角焊缝
直角角焊缝
二、角焊缝截面形状
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
构件截面 –交叉支撑按拉杆设计 –常用截面形式：角钢/圆钢（张紧装置） –斜腹杆与弦杆夹角30~60度
1.结构体系及结构布置
墙架梁/墙架柱/水平抗风桁架等构成墙架体系
• 墙架布置 –承受墙体自重/墙面风荷载 –柱距<8m时，可不设墙架柱 –墙架柱设置应与横向支撑节点对应，否
则设分布梁 –端墙墙架不承受屋面竖向荷载，应采用
1.结构体系及结构布置
• 屋盖结构 –由横梁/钢屋架、屋盖支撑、天窗架、 天窗支撑、托架和檩条等构成 –承受屋盖竖向荷载
• 吊车梁结构体系 – 由吊车梁和制动系统构成 – 承受吊车竖向荷载和吊车水平荷载
1.结构体系及结构布置
• 支撑系统 – 由屋盖支撑、柱间支撑和天窗支撑等构成 – 保证结构空间刚度和稳定性
建筑钢结构设计
单层厂房钢结构
