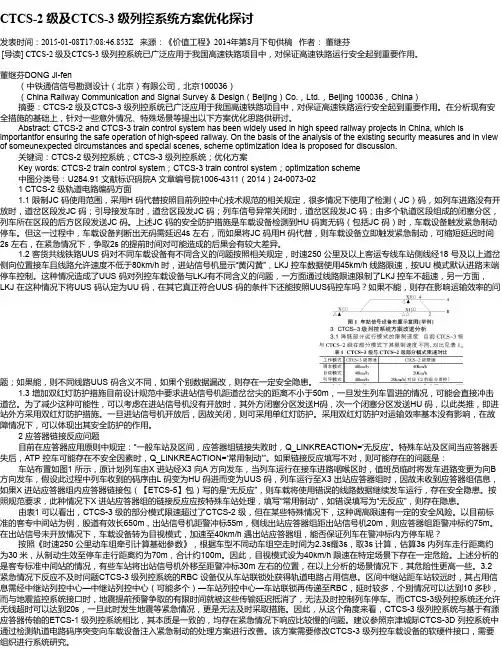

CTCS-2级列控系统应答器应用原则(V2.0)

铁路客运专线CTCS-2级列控系统配置及运用技术1. CTCS-2级列控系统技术路线按照CTCS-2级列控系统的总体技术目标，以及统一技术标准、技术平台、用户需求，主要依靠国内技术力量、借助国外先进经验，自主实施CTCS-2列控系统开发与集成，满足200～250km/h线路的运营要求，满足作为300～350km/h线路后备模式的运营要求。

在ZPW-2000轨道电路基础上，通过地面加装点式应答器、列控中心、临时限速服务器等，动车组装备列控车载设备，实现与车站联锁、行车指挥等设备的有机结合，由地面设备、车载设备、信号安全数据网，共同构成完整CTCS-2列控系统。

逐步建立完整的CTCS-2级列控系统技术体系，包括技术标准、产品标准、建设标准，以及联调联试、运用、维护规则等。

1.1. CTCS-2级列控系统原理客运专线CTCS-2级列控系统是基于轨道电路和点式应答器传输列车运行许可信息并采用目标-距离模式监控列车安全运行的列车运行控制系统。

客运专线CTCS-2级列控系统由地面和车载设备构成。

地面设备由临时限速服务器、列控中心、ZPW-2000（UM）系列轨道电路、应答器设备等组成。

车载设备由车载安全计算机（VC）、轨道电路信息接收单元（TCR）、应答器信息接收模块（BTM）、记录单元（DRU）、人机界面（DMI）等组成。

轨道电路实现列车占用检查，并连续向列车传送空闲闭塞分区数量等信息。

应答器向车载设备传输定位信息、线路参数、临时限速等信息。

列控中心具有轨道电路编码、应答器报文储存和调用、区间信号机点灯控制、站间安全信息（区间轨道电路状态、中继站临时限速信息、区间闭塞和方向条件等信息）传输等功能，根据轨道电路、进路状态及临时限速等信息产生行车许可，通过轨道电路及有源应答器将行车许可传送给列车。

临时限速服务器完成临时限速命令的存储、校验、撤销、拆分、设置和取消及临时限速设置时机的辅助提示。

车载设备根据地面设备提供的信号动态信息、线路参数、临时限速等信息和动车组参数，按照目标-距离模式生成控制速度，监控列车安全运行。

科技信息图6为拱顶沉降与水平位移曲线。

从趋势图可以看出：各测点水平位移和拱顶沉降变化与围岩实际变形一致，呈明显的阶段性特征，变形急剧发展阶段、变形速率减小但变形量继续增长阶段和最终趋向稳定阶段。

对应开挖、支护、封闭成环等施工环节。

工作座标系设置在距开挖面300m 的后方，围岩变形已稳定，不受施工影响，故测试数据真实地反应了围岩变形规律，有力地指导了施工安全进行。

传统的围岩变形监测方法采用钢尺收敛计或挂尺水准抄平等方法接触量测,它与施工相互干扰,且人为因素对量测精度影响较大,量测质量不稳定。

采用全站仪自由设站非接触方法监测隧道围岩变形，具有自动化程度高、系统可靠性强、自由设站不受施工干扰等特点。

本文将该方法成功运用于木寨岭隧道监测实践中，极大地提高了工作效率，为围岩变形监测开辟了新的有效途径。

参考文献［1］杨松林，刘维宁，师红云，黄方.全站仪自由设站隧道围岩变形非接触监测理论和方法的研究.土木工程学报，第39卷第4期，2006年4月［2］宋冶.自由设站法三维变形观测精度的检测.工程勘察，1999年第1期［3］铁道第一勘察设计院地路处.木寨岭隧道勘察报告，2008年5月（上接第133页）1.引言随着既有铁路线路的提速改造，以及客运专线的集中建设和高速铁路的快速发展，列车的运行速度不断提高，仅仅依靠轨道电路向车载设备传输列车控制信息已经远远不能满足列车安全、高速运行的需求。

如何将线路基本参数、线路坡度信息、临时限速信息、车站进路信息、道岔信息、特殊定位信息等信息传递给列控车载设备是实现列车安全、高速运行的基本要求，应答器设备为此提供了良好的解决方案。

CTCS-2级列车运行控制系统（以下简称列控系统）是基于轨道电路和应答器向列控车载设备传递行车许可等相关信息，并运用目标-距离模式监控列车安全、高效运行的列控系统。

应答器作为车-地信息的传输主要设备之一，能否可靠、安全、有效地向列控车载设备传递行车许可信息，是CTCS-2级列控系统非常重要的一个环节。

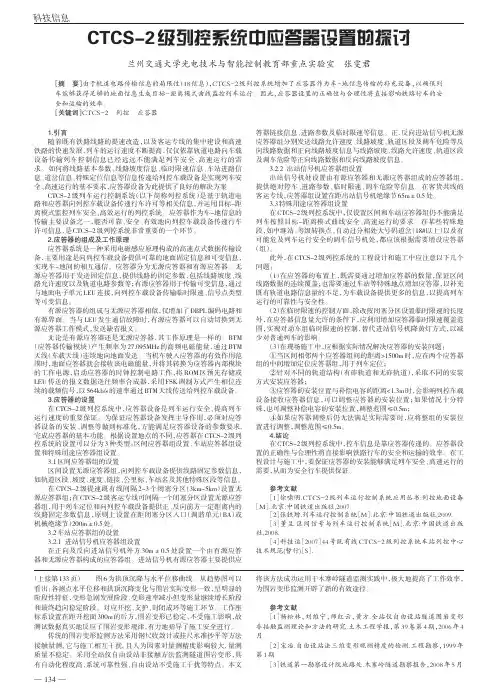

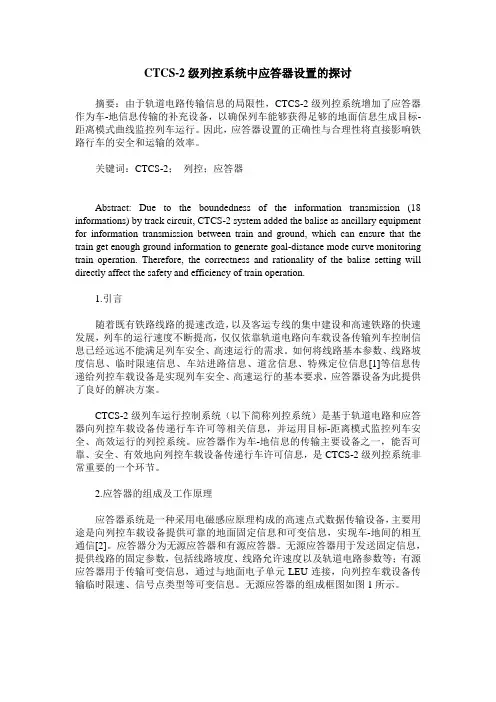

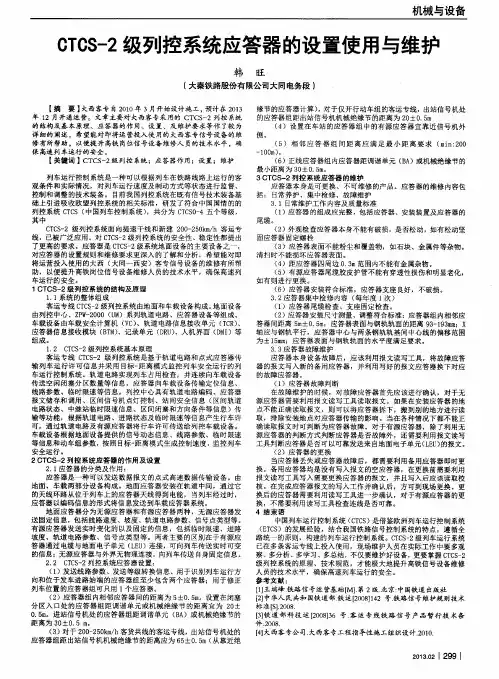

CTCS-2级列控系统中应答器设置的探讨摘要：由于轨道电路传输信息的局限性，CTCS-2级列控系统增加了应答器作为车-地信息传输的补充设备，以确保列车能够获得足够的地面信息生成目标-距离模式曲线监控列车运行。

因此，应答器设置的正确性与合理性将直接影响铁路行车的安全和运输的效率。

关键词：CTCS-2；列控；应答器Abstract: Due to the boundedness of the information transmission (18 informations) by track circuit, CTCS-2 system added the balise as ancillary equipment for information transmission between train and ground, which can ensure that the train get enough ground information to generate goal-distance mode curve monitoring train operation. Therefore, the correctness and rationality of the balise setting will directly affect the safety and efficiency of train operation.1.引言随着既有铁路线路的提速改造，以及客运专线的集中建设和高速铁路的快速发展，列车的运行速度不断提高，仅仅依靠轨道电路向车载设备传输列车控制信息已经远远不能满足列车安全、高速运行的需求。

如何将线路基本参数、线路坡度信息、临时限速信息、车站进路信息、道岔信息、特殊定位信息[1]等信息传递给列控车载设备是实现列车安全、高速运行的基本要求，应答器设备为此提供了良好的解决方案。

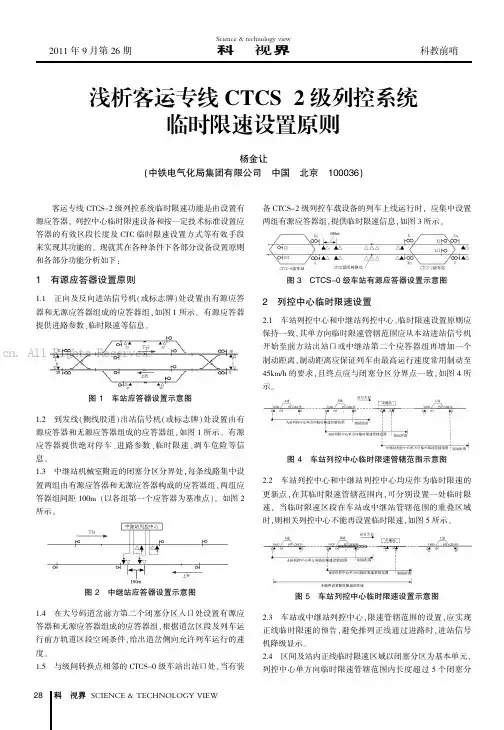

2011年9月第26期科技视界Science&technology view客运专线CTCS-2级列控系统临时限速功能是由设置有源应答器。

列控中心临时限速设备和按一定技术标准设置应答器的有效区段长度及CTC临时限速设置方式等有效手段来实现其功能的。

现就其在各种条件下各部分设备设置原则和各部分功能分析如下:1有源应答器设置原则1.1正向及反向进站信号机(或标志牌)处设置由有源应答器和无源应答器组成的应答器组,如图1所示。

有源应答器提供进路参数、临时限速等信息。

图1车站应答器设置示意图1.2到发线(侧线股道)出站信号机(或标志牌)处设置由有源应答器和无源应答器组成的应答器组,如图1所示。

有源应答器提供绝对停车、进路参数、临时限速、调车危险等信息。

1.3中继站机械室附近的闭塞分区分界处,每条线路集中设置两组由有源应答器和无源应答器构成的应答器组,两组应答器组间距100m(以各组第一个应答器为基准点)。

如图2所示。

图2中继站应答器设置示意图1.4在大号码道岔前方第二个闭塞分区入口处设置有源应答器和无源应答器组成的应答器组,根据道岔区段及列车运行前方轨道区段空闲条件,给出道岔侧向允许列车运行的速度。

1.5与级间转换点相邻的CTCS-0级车站出站口处,当有装备CTCS-2级列控车载设备的列车上线运行时,应集中设置两组有源应答器组,提供临时限速信息,如图3所示。

图3CTCS-0级车站有源应答器设置示意图2列控中心临时限速设置2.1车站列控中心和中继站列控中心,临时限速设置原则应保持一致,其单方向临时限速管辖范围应从本站进站信号机开始至前方站出站口或中继站第二个应答器组再增加一个制动距离,制动距离应保证列车由最高运行速度常用制动至45km/h的要求,且终点应与闭塞分区分界点一致,如图4所示。

图4车站列控中心临时限速管辖范围示意图2.2车站列控中心和中继站列控中心均应作为临时限速的更新点,在其临时限速管辖范围内,可分别设置一处临时限速,当临时限速区段在车站或中继站管辖范围的重叠区域时,则相关列控中心不能再设置临时限速,如图5所示。

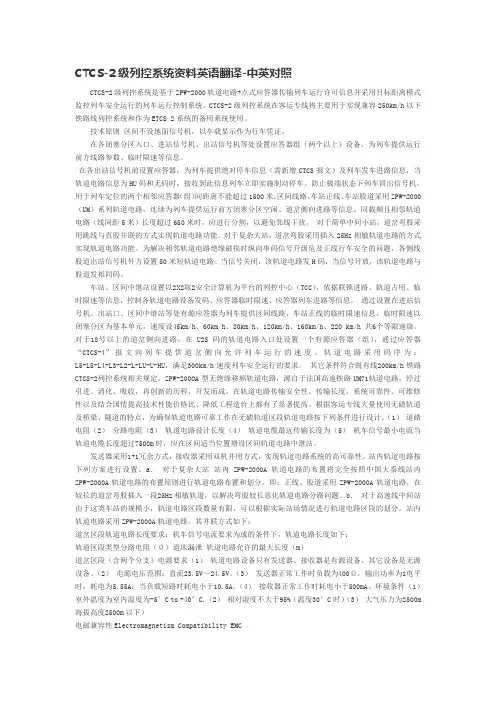

CTCS-2级列控系统资料英语翻译-中英对照CTCS-2级列控系统是基于ZPW-2000轨道电路+点式应答器传输列车运行许可信息并采用目标距离模式监控列车安全运行的列车运行控制系统。

CTCS-2级列控系统在客运专线将主要用于实现兼容250km/h以下铁路线列控系统和作为ETCS 2系统的备用系统使用。

技术原则区间不设地面信号机，以车载显示作为行车凭证。

在各闭塞分区入口、进站信号机、出站信号机等处设置应答器组（两个以上）设备，为列车提供运行前方线路参数、临时限速等信息。

在各出站信号机前设置应答器，为列车提供绝对停车信息（需新增CTCS报文）及列车发车进路信息，当轨道电路信息为HU码和无码时，接收到此信息列车立即实施制动停车。

防止极端状态下列车冒出信号机。

用于列车定位的两个相邻应答器（组）间距离不能超过1500米。

区间线路、车站正线、车站股道采用ZPW-2000（UM）系列轨道电路，连续为列车提供运行前方闭塞分区空闲、道岔侧向进路等信息。

同载频且相邻轨道电路（线间距5米）长度超过650米时，应进行分割，以避免邻线干扰。

对于简单中间小站，道岔弯股采用跳线与直股并联的方式实现轨道电路功能。

对于复杂大站，道岔弯股采用插入25Hz相敏轨道电路的方式实现轨道电路功能。

为解决相邻轨道电路绝缘破损时纵向串码信号升级危及正线行车安全的问题，各侧线股道出站信号机外方设置50米短轨道电路。

当信号关闭，该轨道电路发H码，当信号开放，该轨道电路与股道发相同码。

车站、区间中继站设置以2X2取2安全计算机为平台的列控中心（TCC），依据联锁进路、轨道占用、临时限速等信息，控制各轨道电路设备发码、应答器临时限速、应答器列车进路等信息。

通过设置在进站信号机、出站口、区间中继站等处有源应答器为列车提供区间线路、车站正线的临时限速信息，临时限速以闭塞分区为基本单元，速度设45km/h、60km/h、80km/h、120km/h、160km/h、220 km/h共6个等限速级。
