变电站五防基础知识

变电站五防基础知识一、引言变电站是电力系统中的重要组成部分，起着输电、变压、保护等作用。

为了确保变电站的正常运行和人员的安全，对变电站进行五防工作是非常重要的。

二、五防基础知识1. 防雷击：变电站作为电力系统的重要设施，容易受到雷击的影响。

为了防止雷击对变电站设备的损害，需要在变电站周围设置合适的避雷器，以及对设备进行接地和绝缘处理。

2. 防火灾：变电站内部存在大量的电器设备和高压电缆，一旦发生火灾，后果不堪设想。

因此，变电站的防火工作至关重要。

首先要确保变电站内部通道畅通，便于逃生和灭火；其次要定期进行设备绝缘检测，防止电器设备引发火灾；另外要加强员工的火灾防范意识，提高应急处理能力。

3. 防触电：由于变电站存在高压电源和裸露的导线，人员接触这些设备很容易发生触电事故。

因此，变电站的防触电工作尤为重要。

一方面要加强设备的绝缘措施，确保人员不会接触到带电部分；另一方面要加强员工的安全培训，提高他们对高压设备的认识和防范意识。

4. 防爆炸：变电站内部存在大量的油池、气体和化学物品，一旦发生爆炸，后果将不堪设想。

因此，变电站的防爆炸工作至关重要。

首先要加强设备的通风和排气系统，确保气体不会积聚；其次要定期检测和更换设备中的油池，防止油池泄漏引发火灾和爆炸；另外要加强员工的防爆炸培训，提高他们的安全意识。

5. 防盗抢：变电站内部存在大量的贵重设备和电缆，一旦发生盗抢事件，将对供电系统产生严重影响。

因此，变电站的防盗抢工作至关重要。

首先要加强对变电站周围的安全防护措施，如安装围墙、报警系统等；其次要加强对设备的监控和巡查，及时发现异常情况；另外要加强员工的安全意识，提高他们对盗抢事件的防范能力。

三、结论变电站作为电力系统中的重要设施，需要进行五防工作，以确保其正常运行和人员的安全。

防雷击、防火灾、防触电、防爆炸和防盗抢是变电站五防工作的基础知识。

通过加强设备的绝缘处理、加强员工的安全培训和加强设备的监控巡查，可以有效预防和减少变电站事故的发生，确保供电系统的稳定运行。

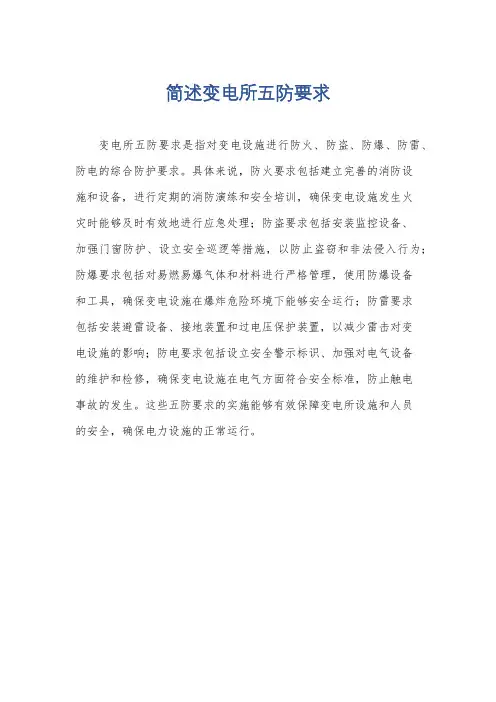

简述变电所五防要求
变电所五防要求是指对变电设施进行防火、防盗、防爆、防雷、防电的综合防护要求。

具体来说，防火要求包括建立完善的消防设
施和设备，进行定期的消防演练和安全培训，确保变电设施发生火
灾时能够及时有效地进行应急处理；防盗要求包括安装监控设备、
加强门窗防护、设立安全巡逻等措施，以防止盗窃和非法侵入行为；防爆要求包括对易燃易爆气体和材料进行严格管理，使用防爆设备
和工具，确保变电设施在爆炸危险环境下能够安全运行；防雷要求
包括安装避雷设备、接地装置和过电压保护装置，以减少雷击对变
电设施的影响；防电要求包括设立安全警示标识、加强对电气设备
的维护和检修，确保变电设施在电气方面符合安全标准，防止触电
事故的发生。

这些五防要求的实施能够有效保障变电所设施和人员
的安全，确保电力设施的正常运行。

电气五防在变电站的运用概述：电气五防即：防止误拉合开关、防止带负荷拉合闸刀、防止带电挂接地线（合接地闸刀）、防止接地线（闸刀）合闸、防止误入带电间隔，变电站的倒闸操作中电气五防是保证人员及设备安全的重要保障，在以往的误操作事故中，许多是违反了五防原则而导致的，而在可靠设置电气五防以后，误操作事故大大降低，有效地扼制人员失误导致的事故，变电站均须按照五防的原则进行可靠的设置电气五防，并且将电气五防纳入日常管理中，现将长春站配置的电气五防进行原理分析：1．防止误拉合开关以UT-4型微机模拟图及配属的电钥匙进行闭锁管理。

任何正常操作开关均应使用该微机装置。

该装置失灵即为闭锁失灵，进入解锁程序。

*注意事项开关操作仅一套微机闭锁，须按倒闸操作规程执行。

2．防止误拉合闸刀A．以UT-4型微机模拟图及配属的电钥匙进行闭锁管理。

任何闸刀正常操作均应使用该微机装置。

B．220千伏及110千伏闸刀均装有电气闭锁。

C．35千伏闸刀均装有电磁闭锁。

闸刀闭锁装置以UT-4型微机为主。

*工作原理：正、付母闸刀、线路闸刀受开关付接点闭锁，开关合上时其三付闸刀不能操作，只有开关分开位置时闸刀才可操作。

倒母线时正、付母闸刀、电源经GBM来。

GBM构成：母联开关、母联正、付母闸刀。

同时正、付母闸刀相互闭锁，既倒母线时只有先合上一付母刀后，才可拉开另一付母刀。

*注意事项1）、闸刀闭锁失灵、电动失灵时须确实检查清开关在分闸位置方可进入解锁程序。

2）、倒母线操作时如遇闭锁失灵须检查清与该组母线联接的母联开关、正付母闸刀确实在合闸位置，另一副母刀在合闸位置。

3）、解锁每次只能解一步，解锁前须重新学习解锁规定。

3、防止带接地闸刀（线）合闸1）、以UT-4型微机模拟图实现闭锁。

2）、 220千伏并装有电气闭锁及在装有接地闸刀的主闸刀上装有机械闭锁。

*注意事项A、220千伏回路上的开关母线侧接地闸刀安装于正母闸刀上，与付母闸刀间无机械闭锁。

如遇闭锁失灵时除须检查开关在分闸位置外，还须检查开关母线侧接地闸刀在拉开位置。

五防装置台帐填写说明一、变电站五防装置概况1、变电站型式：综自或常规2、整体五防类型：填写变电站主要使用的五防装置类型（如微机、程序锁等），如变电站同时使用多种型式五防装置，整体五防以高压侧使用的五防装置型式填写。

3、整体五防涉及电压等级：按电压等级填写，如35KV、10KV等4、五防闭锁套数(按电压等级分类)：按电压等级分类统计填写（包括微机五防），每一回路（即一套程序）为一套，如35KV；套，10KV：套等。

5、五防闭锁点数量(按电压等级分类)：按电压等级分类统计填写（包括微机五防），按实际程序统计，每一道程序（一个程序锁）为一闭锁点，包括使用中的辅助五防，如35KV；点，10KV：点等。

6、辅助五防类型：变电站使用中的机械联锁、电气闭锁、电磁锁等。

7、辅助五防涉及回路数：按电压等级分类统计填写：如35KV；个，10KV：个等8、独立挂锁数量：使用的普通挂锁（无程序）数量9、微机五防装置形式：填写微机五防闭锁程序生成形式，如五防机（五防微机）、模拟盘等。

10、微机五防模拟盘操作元件形式：如旋转开关、带灯光显示的触摸开关等11、微机五防钥匙采码形式：目前各站使用的采码形式有两种：光电式和触头式。

12、微机五防跳过钥匙数量：站内保存或使用的程序跳过钥匙数量及名称。

二、五防闭锁程序1、程序锁：●按每一回路（即一套程序）分别统计，母线PT与母线接地刀闸为一套程序，3#母线（包括-3刀闸）为一套程序，主变各侧-4刀闸变侧接地刀闸为一套程序。

●程序均按停电顺序填写。

如111、111-4、111-1等，顺序严格按实际程序，出现并行程序时可用或（XXX、XXX）等形式叙述清楚，对设备网门、五防接地锁或模拟锁用文字表达准确，如XXX开关网门、XXX开关网门1、XXX开关网门2、XXX开关网门3、XXX开关网门4、XXX开关与XXX-1间地（有程序的五防接地端）、模拟301开关断开等。

●无程序的五防接地端在备注中填写，并注明安装位置。

变电站“五防”操作系统1 前言针对我局目前对“安全传输发射工作”的重视，我们必须确保机器“三满”运行，而对于变电站的工作人员来说，就更要有高度的责任感和工作责任心，也必须要保证不间断安全、可靠的供电。

针对这一特点我台采用了微机五防和机械五防相结合的五防操作系统来确保电力设备的安全运行。

五防的含义首先我们先了解一下电力系统“五防”指的是什么：1、具有防止误分、合断路器；2、防止带负荷分、合隔离开关；3、防止带电挂接地线；4、防止带接地线合断路器；5、防止误入带电间隔等防误功能针对五防系统的要求我们的系统必须要具备以上几个基本功能，同时最好能通过声音告警的方式来提醒操作人，操作是否正确。

电力系统“五防操作票系统”是发电厂和变电站使用的倒闸操作票的智能处理系统，它根据电力系统对倒闸操作的“五防”要求和现场设备的状态，按照规则进行判断，开出完全实用的包括一、二次设备操作项目的倒闸操作票。

再让我们来了解下微机型防误装置基本分类微机型防误装置的基本分类见表1.同时还要具备以下几个基本条件：1、正确模拟、生成、传递和执行操作票。

2、准确采集、处理和传递信息，不允许出现误码。

3、符合防误程序的正常操作应顺利开锁且无空程序，误操作应闭锁并有光、声音或语音报警。

声音或语音报警在距音响源50cm处应不小于45dB，光报警应明显可见。

4、具有电磁兼容性。

五防操作系统的使用介绍下面介绍启动本系统和结束运行一、启动双击桌面上的“操作票专家系统”快捷菜单或选择开始菜单中的“操作票专家系统”，便可启动本系统。

由于系统配置不同，该系统也能在开机后直接启动。

使用了总图，那么系统首先显示的是总图，单击总图上某站的接线部分则进入该站，如下图所示：上图可分为三个区域，顶部为信联盟息区，该区用来随时显示诸如操作票传票及回传情况、通讯情况等提示性信息，当无其它信息显示时将显示由用户自己确定的一行信息。

图的中部为一次设备接线图，它反映了设备的当前状态，当系统直接与监控系统相连时能够瞬时反映设备状态的变化情况，此时系统可以作为现场设备状态的监视屏使用。

浅谈变电站“五防”系统[摘要]为了确保设备和人身安全、防止人为误操作、保证供电系统稳定运行，提出了变电站的“五防”的要求，阐述了变电站运行的防误闭锁系统的实现方式和特点。

着重介绍了“微机式”五防防误闭锁系统的使用，并针对其常见问题提出了建议。

[关键词]“五防”，防误闭锁系统中图分类号：tm63 文献标识码：a 文章编号：1009-914x（2013）10-0065-01引言：“五防”是指：防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。

“五防”防误闭锁系统是变电站确保设备和人身安全、防止人为误操作、保证供电系统稳定运行的重要措施。

一、“五防”防误闭锁系统实现的方式和特点变电站“五防”防误闭锁系统实现的方式从工作原理上可分为三类：1、通过机械连杆传动方式达到机械联锁的“机械式”防误闭锁。

机械连杆传动闭锁多用于隔离开关和接地刀闸以及部分组合式的断路器手车，这种闭锁方式容易出现卡涩现象，造成运行人员操作不便，而且各个不同回路之间的电气连接没有逻辑判断和逻辑关联，仅仅是闭锁本回路或本元件，该缺点在一些涉及多回路的大型操作时显得尤其突出。

“机械式”防误闭锁的维护不便，功能不强，难以满足复杂接线的变电站闭锁要求。

2、通过电气二次回路闭锁、电磁回路闭锁、电气报警装置、带电显示装置等实现开关设备之间的相互闭锁的“电气式”防误闭锁。

“电气式”防误闭锁相比机械防误闭锁而言，实现了不同回路间的电气连接的逻辑判断和联系，它的工作原理是在设备的二次回路上设置电气闭锁，一般是通过断路器和隔离开关的辅助接点的联锁来实现，比较可靠。

但缺点是需要预先敷设和接入大量的二次电缆，接线复杂，运行维护较难，并且对于误入带电间隔和接地线的装拆并不可靠。

因此，“电气式”防误闭锁不能完整实现五防闭锁的所有功能。

3、通过防误计算机、电脑钥匙、通讯装置、电气编码锁、机械编码锁、接地锁和遥控闭锁装置等功能原件实现设备之间相互闭锁的“微机式”防误闭锁，这也是目前变电站“五防”防误闭锁系统中应用最多的方式。

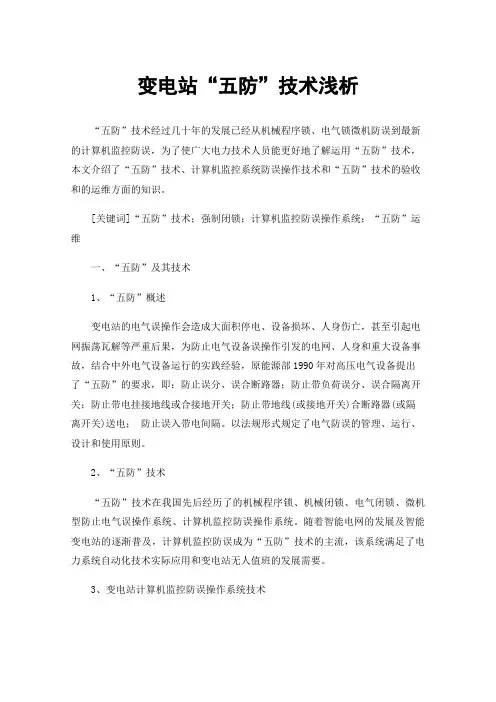

变电站“五防”技术浅析“五防”技术经过几十年的发展已经从机械程序锁、电气锁微机防误到最新的计算机监控防误，为了使广大电力技术人员能更好地了解运用“五防”技术，本文介绍了“五防”技术、计算机监控系统防误操作技术和“五防”技术的验收和的运维方面的知识。

[关键词]“五防”技术；强制闭锁；计算机监控防误操作系统；“五防”运维一、“五防”及其技术1、“五防”概述变电站的电气误操作会造成大面积停电、设备损坏、人身伤亡，甚至引起电网振荡瓦解等严重后果，为防止电气设备误操作引发的电网、人身和重大设备事故，结合中外电气设备运行的实践经验，原能源部1990年对高压电气设备提出了“五防”的要求，即：防止误分、误合断路器；防止带负荷误分、误合隔离开关；防止带电挂接地线或合接地开关；防止带地线(或接地开关)合断路器(或隔离开关)送电；防止误入带电间隔。

以法规形式规定了电气防误的管理、运行、设计和使用原则。

2、“五防”技术“五防”技术在我国先后经历了的机械程序锁、机械闭锁、电气闭锁、微机型防止电气误操作系统、计算机监控防误操作系统。

随着智能电网的发展及智能变电站的逐渐普及，计算机监控防误成为“五防”技术的主流，该系统满足了电力系统自动化技术实际应用和变电站无人值班的发展需要。

3、变电站计算机监控防误操作系统技术随着变电站设备自动化水平不断提高，与早期的变电站相比，现在的变电站设备与设备、一次与二次、远方与就地之间，不再是独立的电缆连接，而是变电站站控层、间隔层、过程层全部通过基于以太网的无缝连接通信。

现有的防误闭锁技术已经出现不能满足变电站防误要求的趋势。

而计算机监控系统防误操作技术能够很好地满足不断发展的变电站综合自动化的要求，稳定、可靠地实现“五防”功能，从而在防止电气误操作上发挥越来越大的作用，已经成为“五防”的发展趋势。

计算机监控防误操作系统采用“计算机监控系统的防误闭锁”和“本设备间隔电气闭锁”相结合的方式。

计算机监控防误操作系统具有全站性的防误闭锁功能，间隔内的纵向闭锁采用电气闭锁，间隔间的横向闭锁由监控防误实现，简称监控防误。
