ANSYS命令流使用技巧分享（收录汇总）

（完整版）ANSYS最常用命令流+中文注释（超级大全）ANSYS最常用命令流+中文注释VSBV, NV1, NV2, SEPO, KEEP1, KEEP2 —Subtracts volumes from volumes，用于2个solid相减操作，最终目的是要nv1-nv2=?通过后面的参数设置，可以得到很多种情况：sepo项是2个体的边界情况，当缺省的时候，是表示2个体相减后，其边界是公用的，当为sepo的时候，表示相减后，2个体有各自的独立边界。

keep1与keep2是询问相减后，保留哪个体？当第一个为keep时，保留nv1,都缺省的时候，操作结果最终只有一个体，比如：vsbv,1,2,sepo,,keep,表示执行1-2的操作，结果是保留体2，体1被删除，还有一个1-2的结果体，现在一共是2个体（即1-2与2），且都各自有自己的边界。

如vsbv,1,2,,keep,,则为1-2后，剩下体1和体1-2，且2个体在边界处公用。

同理，将v换成a 及l是对面和线进行减操作！mp,lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）co: 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数定义DP材料：首先要定义EX和泊松比：MP，EX，MA T，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MA T进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,degVSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP Type，是选择的方式，有选择（s）,补选（a），不选(u)，全选(all)、反选（inv）等,其余方式不常用Item, Comp 是选取的原则以及下面的子项如volu 就是根据实体编号选择，loc 就是根据坐标选取，它的comp就可以是实体的某方向坐标！其余还有材料类型、实常数等MIN, VMAX, VINC，这个就不必说了吧！,例：vsel,s,volu,,14vsel,a,volu,,17,23,2上面的命令选中了实体编号为14，17，19，21，23的五个实体VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体nv1:初始体号nv2:最终的体号ninc:体号之间的间隔kswp=0:只删除体kswp=1:删除体及组成关键点,线面如果nv1=all,则nv2,ninc不起作用其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令，输入后直接回车，就可以显示刚刚选择了的体、面或节点，很实用的哦！Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值下面是单元生死第一个载荷步中命令输入示例：!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SA VESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D, F,SF和BF命令得到更详细的解释。

ANSYS常用工具命令流简介：学习ANSYS有限元软件三年，积累了很多常用的命令流，适用于不同研究方向的建模，在建模过程中起到小工具的作用。

希望可以帮助到学习ANSYS 的人，之后会尽量持续更新。

为方便使用特地做了目录和简单的用途介绍如下：目录!1.查看面的法线方向：使用voffst命令面偏移创建体之前，查看面的法线方向。

!2.查看点和单元的最大编号。

!3.ansys窗口背景变白!4.ansys出结果图：所出的图位于ansys的计算文件夹中，为png文件。

!5.设置体的透明度：设置plotctrls→numbering仍看不多体单元编号时，通过设置体的透明度可看到位于体内部的编号。

!6.单位制对应表：建模之前先统一单元，局部模拟常用：mm、t、n、mpa。

!7.提取指定位置的节点的节点号：同样适用于面、体、单元等!8.提取某材料的体积：很方便的计算体的方法!9.后处理中显示塑性区!10.显示变形动画并保存:可以用来到处变形动画放在PPT中或者检查加载情况!11.设置变形放大系数：结果中的变形是夸张变形后的结果，利用此命令流可以将变形恢复，用于查看混凝土裂缝时的将变形复原。

!12.查看GUI操作的命令流：查看GUI操作对应命令流，将某些GUI操作保存为命令流可简化操作!13.查看开裂单元透明调整!14.检查形状不好的单元!15.关闭所有标识：关闭ansys右上角标识!16.单元轮廓不显示：应力云图中单元轮廓影响查看效果!17.显示壳单元厚度：壳单元在ansys中以面存在，不显示厚度。

!18.最大最小位移节点编号的提取!19.求解完后显示梁单元的截面!20.显示体、面、线、单元、点：GUI操作的简化!21. ANSYS结果窗格中DMX、SMX、SMN的含义!22.查看节点坐标系：在节点施加荷载之前必须先明确节点坐标系从而确定荷载的正负!23.查看切面应力：查看模型某个截面的应力情况!24.查看荷载列表!24.已选定节点个数统计!25.查看结构整体的质量、体积等!26.查看某个应力范围内的单元命令流!1.查看面的法线方向/PSYMB,adir,1/replot,all/PSYMB,adir,0/replot,allLDELE,215!2.查看点和单元的最大编号单元：esel,all*get,emax,elem,,num,max*get,emin,elem,,num,min点：*get,nmax,node,,num,max*get,nmax,kp,,num,max工具栏：list→ picked entities→ maximumlist→ picked entities→鼠标点选需要查看的点→OK !3.窗口背景变白/COLOR,DEFAULT/RGB,INDEX,100,100,100,0/RGB,INDEX,80,80,80,13/RGB,INDEX,60,60,60,14/RGB,INDEX,0,0,0,15/REPLOT!4.ansys出结果图!GET THE PNG IMAGE/SHOW,PNG,,0PNGR,COMP,1,-1PNGR,ORIENT,HORIZPNGR,COLOR,2PNGR,TMOD,1/GFILE,1500,!*/CMAP,_TEMPCMAP_,CMP,,SAVE/RGB,INDEX,100,100,100,0/RGB,INDEX,0,0,0,15/REPLOT/CMAP,_TEMPCMAP_,CMP/DELETE,_TEMPCMAP_,CMP/SHOW,CLOSE/DEVICE,VECTOR,0!*!5.体单元编号看不到时可设置体的透明度/trlcy,volu,1,all ! 修改所有体的透明度为100% /trlcy,defa!6.单位制对应表!查看单位/status,units!7.提取指定位置的节点的节点号nsel,s,loc,x,5nsel,r,loc,y,6nsel,r,loc,z,7*get,kcon,kp,,num,min也可用list→picked entities，这种方法更直观简便!8.提取某材料的体积vsel,s,mat, ,2vsum,all*get,v2,volu,0,volu!9.后处理中显示塑性区/post1plnsol,eppl,eqv,2!10.显示变形动画并保存GUI:Utility Menu>Plotctrls>Animate>Deformed Shape!11.设置变形放大系数/dscale,,0!12.查看GUI操作的命令流list→files→log file!13.查看开裂单元透明调整/TRLCY,elem,0.5,all!14.检查形状不好的单元check,esel,warn!15.关闭所有标识!16.单元轮廓不显示/GLINE,1,-1/GLINE,1,0 !显示!17.显示壳单元厚度主菜单——PlotCrls——Style——Size and Shape——第二项[ESHAPE]，将off 改为on（必须要在划分网格之后）!18.最大最小位移节点编号的提取allselnsort,u,sum,0,0,all !根据位移矢量大小按降序排列*get,max_u,sort,0,imaxallselnsort,u,sum,0,0,all !根据位移矢量大小按降序排列*get,max_u,sort,0,imin!19.求解完后显示梁单元的截面PlotCtrls-->Style-->Size and Shape-->勾选Shape!20.显示体、面、线、单元、点eplotvplotaplotnplot!21.ANSYS结果输出中DMX、SMX、SMN的含义DMX固定指：最大位移（Displacement Max）SMX：指定的、要查看的、那个Item解的最大值（Solution Max）SMN：指定的、要查看的、那个Item解的最小值（Solution Min）!21.ANSYS结果输出中DMX、SMX、SMN的含义DMX固定指：最大位移（Displacement Max）SMX：指定的、要查看的、那个Item解的最大值（Solution Max）SMN：指定的、要查看的、那个Item解的最小值（Solution Min）!22.查看节点坐标系plotctrls>symbols>nodal coordinate system来源：https:///view/b1a458fc5901020206409c40.html!23.查看切面应力wpstyl,defawprota,0,0,90/type,1,5/cplane,1来源：https:///view/0bab0662f12d2af90242e6c7.html!24.查看荷载列表flist!24.已选定节点个数统计nsel,s,loc,y,0*get,aaa,node,0,count !令aaa=节点数后续在parameters→scalar parameters中查看!25.查看结构整体的质量、体积等preprocessor→modeling→calc geom items→of geometry!26.查看某个应力范围内的单元/cont,1,9,-32, ,-20/replot。

Ansys命令流大全ANSYS是一款广泛应用于工程领域的仿真软件，它能够对复杂工程问题进行建模、分析和优化。

本文将提供一个包含常用ANSYS命令的大全，帮助读者快速了解和掌握ANSYS软件的使用。

一、前言ANSYS是一款功能强大的工程仿真软件，它提供了丰富的建模和分析工具，适用于多个领域的工程问题。

掌握ANSYS的命令流能够有效提高工程师的工作效率，快速完成复杂问题的仿真和分析。

二、ANSYS常用命令1. 创建几何模型由于ANSYS提供了多种创建几何模型的工具，我们可以使用命令流来进行几何模型的创建和编辑。

以下是一些常用的几何模型命令：（1）BLOCK：创建矩形或立方体体素模型。

（2）CYLIND：创建圆柱体模型。

（3）SWEEP：创建沿路径扫掠的模型。

2. 定义材料属性在进行仿真分析之前，需要定义材料的物理属性。

以下是一些常用的材料属性命令：（1）MP: 定义材料的参数，如密度、弹性模量、泊松比等。

（2）EX: 定义材料的弹性模量。

（3）DENS: 定义材料的密度。

3. 设定网格划分网格划分对于仿真分析的准确性和计算效率非常重要。

以下是一些常用的网格划分命令：（1）SIZE：设定初始网格尺寸。

（2）MESH：进行自动的网格划分。

（3）ESIZE：设定特定区域的网格尺寸。

4. 定义边界条件在进行仿真分析之前，需要定义边界条件以模拟实际工程环境。

以下是一些常用的边界条件命令：（1）D：定义位移边界条件。

（2）S：定义约束条件。

（3）F：定义外部力或施加力。

5. 设置分析类型ANSYS提供了多种分析类型，如结构分析、热分析、流体分析等。

以下是一些常用的分析类型命令：（1）SOLVE：执行数值分析求解。

（2）ANTYPE：设定分析类型。

（3）FILE：设置解算文件名和保存路径。

6. 查看和后处理结果分析完成后，我们需要查看和后处理结果。

以下是一些常用的结果查看和后处理命令：（1）PLOT：绘制结果曲线或图像。

ansys命令流使用方法
在ANSYS中，命令流是一种用于执行特定操作的自动化工具。

以下是ANSYS命令流使用的一般步骤：
1. 打开ANSYS软件并加载您要使用的工程文件。

2. 在ANSYS Graphical User Interface (GUI) 中，将鼠标指针放
在工具栏上。

在“Run”下拉菜单中选择“Command Line”。

3. 在命令行窗口中，输入和编辑您想执行的命令。

您可以使用ANSYS的命令语言以及相关命令进行模型操作、网格生成、
求解等。

4. 您可以通过多种方式输入命令：直接在命令行中输入、从脚本文件中读取、从ANSYS GUI中的日志文件中复制粘贴等。

5. 您可以使用命令流中的参数和变量来进行自动化操作。

使用“!VARIABLE”语句定义变量，并通过“!VARIABLE = value”语
句赋值。

6. 使用ANSYS的各种功能命令对模型进行操作。

例如，在预
处理阶段，您可以使用命令生成几何体、定义材料属性、设定网格、添加边界条件等。

7. 在求解阶段，使用命令启动求解器，设置求解器选项，运行求解器，并监视求解器的输出。

8. 在结果后处理阶段，使用命令读取并处理结果数据，生成图形、报告等。

9. 执行命令流，您可以一次性执行整个命令流，或者逐个执行命令。

10. 您还可以将命令流保存为脚本文件，以便将来再次使用。

以上是ANSYS命令流的一般用法，具体的命令和语法取决于您的特定需求和ANSYS的版本。

建议您参考ANSYS的官方文档和教程，以获得更详细和准确的使用说明。

ANSYS命令流学习笔记5-workbench中命令流的⼀些应⽤!ANSYS命令流学习笔记5workbench中命令流的⼀些应⽤学习重点：1. 定义单元类型2. 使⽤各向异性材料时，定义其单元为圆柱坐标系3. 有⾓度吊装时，定义吊装约束4. workbench、APDL的联合仿真案例如下：如下图模型，四个顶点通过杆件连接，进⾏吊装时的有限元分析。

1. 建⽴模型，设定必要的坐标系。

分成两个solid，内部的圆柱，剩余的矩形部分。

建⽴两个坐标系，分别⽤于指定各向异性材料的属性、吊装的固定点。

下图，建⽴圆柱坐标系，编号100，⽤于指定各向异性材料。

下图，建⽴直⾓坐标系，编号12，⽤于指定吊装固定点。

2. 建⽴named selection，⽅便在命令流中选择必要的元素。

下图，将四个吊装点，中间的圆柱，分别定义为任何名称，必须是英⽂才能⽤于APDL 命令中。

3. 定义边界条件，施加重⼒加速度，在static structural 下插⼊command(APDL) ，内容如下/prep7allscmsel,s,c1,elem !选择c1单元所有节点,既圆柱体的所有单元emodif,all,esys,100 !其坐标系转换为100坐标系，因为缠绕的各向异性材料必须在圆柱坐标系下定义单元的坐标。

!完成对各向异性材料的坐标系设定。

et,10,10 !定义编号为10的，link10单元r,10,0.01 !定义编号为10的实常数0.01，⽤于定义link10单元的截⾯积0.01mm^2*get,nmax,node,,num,max !获取node的最⼤数值，储存在nmax名称的变量⾥csys,12 !调⽤csys12坐标系n,nmax+1, !csys坐标原点建⽴node，后⾯会将其固定，既吊装的固定点mat,1type,10 !选取编号10的单元类型real,10 !选取编号10的实常数cmsel,s,kk1,node !选择kk1点，kk1已经定义为named selection*get,k1,node,,num,max !获取已选节点中的节点数最⼤值，既kk1的节点编号，取值为k1cmsel,s,kk2,node ! k2,k3,k4⽅法类型k1*get,k2,node,,num,maxcmsel,s,kk3,node*get,k3,node,,num,maxcmsel,s,kk4,node*get,k4,node,,num,maxalls !全选e,nmax+1,k1e,nmax+1,k2e,nmax+1,k3e,nmax+1,k4 !建⽴四个link单元d,nmax+1,allalls/sol此外，下图中单位必须保持⼀致，不然计算很容易出问题。

Ansys命令流大全（整理）1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSA V，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

《史上最全的ANSYS 命令流查询与解释》【 1 】*************************************************************************************对ansys 主要命令的解释1，/PREP7 ! 加载前处理模块2，/CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置（不加载初始化文件）初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4，F,2,FY,-1000 ! 在2号节点上施加沿着-Y 方向大小为1000N 的集中力6，FINISH ! 退出模块命令7，/POST1 ! 加载后处理模块8，PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ! 用轴向应力SAXL 的编号”LS,1定”义单元表STRS ETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORX ETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 ! 以杆件的轴向应力“LS,1为”内容定义单元表STRS_STETABLE, STRS_CO, LS,1 ! 以杆件的轴向应力“LS,1定”义单元表STRS_CO ETABLE,STRSX,S,X ! 定义X 方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y 方向的应力为单元表STRSY *GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST ! 从单元表STRS_ST 中提取STEEL_E 单元的应力结果，存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STR”S_CO 从单元表STRS_CO 中提取COPPER_E 单元的应力结果，存入变量STRSS_CO10 FINISH ! 退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI ! 申明采用国际单位制14 /NUMBER, 2 ! 只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ! 申明分析类型是静力分析（STATIC 或者0） OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL ! 指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第 1 个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第 1 荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第 1 荷载步的内容OUTRES,ALL,0 ! 设置将所有数据不记录到数据库。

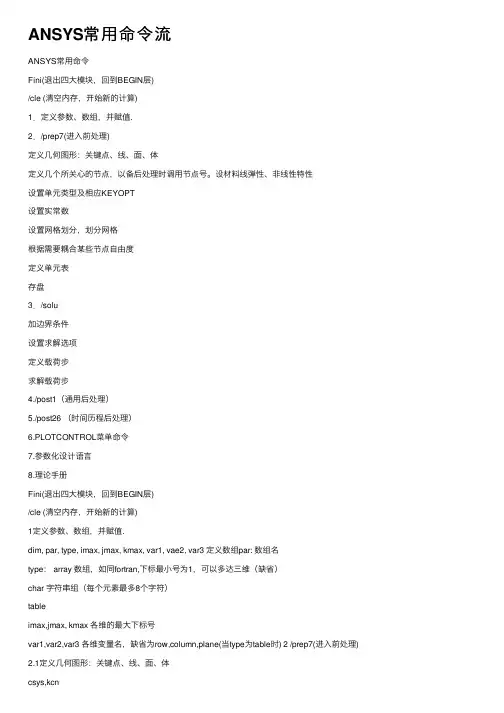

ANSYS常⽤命令流ANSYS常⽤命令Fini(退出四⼤模块，回到BEGIN层)/cle (清空内存，开始新的计算)1．定义参数、数组，并赋值.2．/prep7(进⼊前处理)定义⼏何图形：关键点、线、⾯、体定义⼏个所关⼼的节点，以备后处理时调⽤节点号。

设材料线弹性、⾮线性特性设置单元类型及相应KEYOPT设置实常数设置⽹格划分，划分⽹格根据需要耦合某些节点⾃由度定义单元表存盘3．/solu加边界条件设置求解选项定义载荷步求解载荷步4./post1（通⽤后处理）5./post26 （时间历程后处理）6.PLOTCONTROL菜单命令7.参数化设计语⾔8.理论⼿册Fini(退出四⼤模块，回到BEGIN层)/cle (清空内存，开始新的计算)1定义参数、数组，并赋值.dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组par: 数组名type： array 数组，如同fortran,下标最⼩号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableimax,jmax, kmax 各维的最⼤下标号var1,var2,var3 各维变量名，缺省为row,column,plane(当type为table时) 2 /prep7(进⼊前处理) 2.1定义⼏何图形：关键点、线、⾯、体csys,kcnkcn , 0 迪卡尔坐标系1 柱坐标2 球4 ⼯作平⾯5 柱坐标系（以Y轴为轴⼼）n 已定义的局部坐标系numstr, label, value 设置以下项⽬编号的开始nodeelemkplineareavolu注意：vclear, aclear, lclear, kclear 将⾃动设置节点、单元开始号为最⾼号，这时如需要⾃定义起始号，重发numstr K, npt, x,y,z, 定义关键点Npt：关键点号，如果赋0，则分配给最⼩号Itime：拷贝份数Np1,Np2,Ninc：所选关键点Dx,Dy,Dz：偏移坐标Kinc：每份之间节点号增量noelem: “0” 如果附有节点及单元，则⼀起拷贝。

ANSYS结构解析单元功能与特征/POST1/可以构成一一些命令，一般是一种整体命令（ session),三十也有特别，比方是办理 ! 是说明说明符号，，与其余软件的说明是相同的， ansys 不作为命令读取，*此符号一般是 APDL 的表记符，也就是 ansys 的参数化语言，如 *do ,,,*enddo 等等NSEL 的意思是node select，即选择节点。

s 就是 select，选择。

DIM是定义数组的意思。

array 数组。

MP 命令用来定义资料参数。

K 是建立要点点命令。

K, 要点点编号 ,x 坐标 ,y 坐标， z 坐标。

K, NPT, X, Y , Z 是定义要点点， K 是命令， NPT 是要点点编号， XYZ 是坐标。

NUMMRG , keypoint 用这个命令，要保证要点点的地点完整相同，不过要点点号不一样样的才行。

这个命令关于重复的线面都可以用。

这个很简单，压缩要点。

Ngen 复制节点e,节点号码：这个命令式经过节点来形成单元NUMCMP,ALL ：压缩所有编号，这样你所有的线都会挨次次重新编号 ~你若是需要固定的线固定的标号NSUBST,100,500,50 ：经过指定子步数来设置载荷步的子步LNSRCH 线性搜寻是求解非线性代数方程组的一种技巧，此法会在一段区间内，以必定的步长逐渐搜寻根，对比常用的牛顿迭代法所要耗费的计算量大得多，但它可以防备在一些状况下牛顿迭代法出现的跳跃现象。

LNSRCH激活线性搜寻PRED 激活自由度求解展望NEQIT 指定一个荷载步中的最大子步数AUTOTS自动求解控制打开自动时间步长.KBC -指定阶段状也许用跳板装载里面一个负荷步骤。

SPLINE :P1， P2， P3，P4， P5， P6， XV1 ， YV1 ， ZV1 ， XV6 ，YV6 ， ZV6 （生成分段样条曲线）*DIM ， Par，Type ，IMAX ，JMAX ， KMAX ， Var1，Var2， Var3（定义载荷数组的名称）【注】 Par: 数组名Type： array 数组，仿佛fortran, 下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8 个字符）tableIMAX ， JMAX ， KMAX各维的最大下标号Var1， Var2，Var3 各维变量名，缺省为row,column,plane( 当 type 为 table 时 )/config 是设置 ansys 配置参数的命令格式为 /CONFIG, Lab, V ALUELab 为参数名称value 为参数值比方： /config ， MXEL ，10000 的意思是最大单元数为10000杆单元 : LINK1、 8、 10、 11、 180梁单元： BEAM3、 4、 23、 24，44， 54， 188， 189管单元 : PIPE16， 17， 18， 20， 59， 602D实体元 : PLANE2， 25， 42， 82， 83， 145，146， 182， 1833D实体元 : SOLID45， 46， 64，65， 72， 73，92， 95， 147，148， 185， 186，187， 191壳单元 : SHELL28， 41， 43， 51， 61， 63， 91， 93， 99， 143， 150， 181，208， 209弹簧单元 : COMBIN7， 14， 37，39， 40质量单元 : MASS21接触单元 : CONTAC12， 52， TARGE169， 170， CONTA171， 172， 173， 174， 175， 178矩阵单元 : MATRIX27， 50表面效应元 : SURF153， 154粘弹实体元 : VISCO88， 89， 106， 107， 108，超弹实体元 : HYPER56， 58， 74， 84， 86， 158耦合场单元 : SOLID5， PLANE13， FLUID29， 30，38， SOLID62， FLUID79， FLUID80，81，SOLID98， FLUID129， INFIN110 ， 111， FLUID116，130界面单元 : INTER192， 193， 194， 195显式动力解析单元 : LINK160， BEAM161， PLANE162， SHELL163， SOLID164， COMBI16杆单元单元名称简称节点数节点自由度特征备注LINK12D杆2Ux,Uy EPCSDGB常用杆元LINK83D杆Ux,Uy,Uz EPCSDGBLINK103D仅受拉EDGB模拟缆索的废弛及或仅受压杆缝隙LINK113D线性调理EGB模拟液压缸和大转器动LINK1803D有限应变杆EPCDFGB另可考虑粘弹塑性E- 弹性 (Elasticity)，P-塑性(Plasticity)，C-蠕变(Creep)，S-膨胀(Swelling)，D-大变形或大挠度deflection)， F- 大应变 (Large strain)或有限应变(Finite strain)，B-单元存亡(Birth and dead),G-化 (Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应降落(Adaptive descent)等。

一在Ansys命令中，＊表示利用GUI方式不能实现的命令(1) IF 语句使用格式＊IF，V AL1，Oper，V AL2，Base其中EQ、NE、LT、GT、LE、GE、ABLT、ABGT分别表示等于、不等于、小于、大于、小于或等于、大于或等于、绝对值小于、绝对值大于＊IF 条件THEN………………!执行语句＊ELSEIF 条件………………………＊ELSEIF 条件…………………………*ELSE…………………..*ENDIF示例程序＊IF，a, EQ,1,THEN! BLOCK1 ！a=1时要执行的块………………………………….*ELSEIF,a,EQ,0!BLOCK2 !a=0时执行的块……………………………………..*ELSEIF,a,EQ,-1! BLOCK3 !a=-1时执行的块………………………………….*ELSE!BLOCK4*ENDIF!CONTINUE !执行完＊IF命令后要执行的程序（2）＊AFUN命令功能：在参数表达式中，为角度函数指定单位。

使用格式：＊AFUN,Lab其中Lab为制订要使用的角度单位：包括：RAD,DEG,STAT其中，使用STAT时，显示该命令当前的设置（是角度还是弧度）（3）＊DIM功能：指定一个数组参数及它的维数使用格式：*DIM, Par, Type，imax,jmax,kmax,Var1,Var2,Var3Par表示参数名。

Type有以下四种：TABLE、ARRAY、CHAR、ATRING例：*DIM,guo,TABLE,100,1可以用DO循环对数组赋值（4）与DO循环相关的命令＊ENDDO 结束一个DO循环，有激活一个DO循环。

＊EXIT 退出来DO循环系统，该命令紧跟在＊ENDDO命令之后。

（5）＊VFUN命令使用功能：对一个数组参数完成一次函数运算使用格式：＊VFUN，ParR，Func，Parl，CON1,CON2,CON3其中ParR：结果数值型数组参数名。

1、A,P1,P2,P3,P4,P5, P6,P7,P8,P9欧阳光明（2021.03.07）此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:MainMenu>Preprocessor>Create>Arbitr ary>Through KPs2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext －从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSA V，Lab，Fname，Ext －将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量 ir, ia,ib,ic：变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

ANSYS最常用命令流+中文注释VSBV, NV1, NV2, SEPO, KEEP1, KEEP2 —Subtracts volumes from volumes，用于2个solid相减操作，最终目的是要nv1-nv2=?通过后面的参数设置，可以得到很多种情况：sepo项是2个体的边界情况，当缺省的时候，是表示2个体相减后，其边界是公用的，当为sepo的时候，表示相减后，2个体有各自的独立边界。

keep1与keep2是询问相减后，保留哪个体？当第一个为keep时，保留nv1,都缺省的时候，操作结果最终只有一个体，比如：vsbv,1,2,sepo,,keep,表示执行1-2的操作，结果是保留体2，体1被删除，还有一个1-2的结果体，现在一共是2个体（即1-2与2），且都各自有自己的边界。

如vsbv,1,2,,keep,,则为1-2后，剩下体1和体1-2，且2个体在边界处公用。

同理，将v换成a 及l是对面和线进行减操作！mp,lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens） ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）co: 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数定义DP材料：首先要定义EX和泊松比：MP，EX，MA T，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MA T进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,degVSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP Type，是选择的方式，有选择（s）,补选（a），不选(u)，全选(all)、反选（inv）等,其余方式不常用Item, Comp 是选取的原则以及下面的子项如volu 就是根据实体编号选择，loc 就是根据坐标选取，它的comp就可以是实体的某方向坐标！其余还有材料类型、实常数等MIN, VMAX, VINC，这个就不必说了吧！,例：vsel,s,volu,,14vsel,a,volu,,17,23,2上面的命令选中了实体编号为14，17，19，21，23的五个实体VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体nv1:初始体号nv2:最终的体号ninc:体号之间的间隔kswp=0:只删除体kswp=1:删除体及组成关键点,线面如果nv1=all,则nv2,ninc不起作用其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令，输入后直接回车，就可以显示刚刚选择了的体、面或节点，很实用的哦！Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值下面是单元生死第一个载荷步中命令输入示例：!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SA VESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D, F,SF和BF命令得到更详细的解释。

ansys命令流语法ANSYS命令流语法是使用ANSYS软件进行仿真分析的关键部分。

它是一种将命令以特定顺序组合在一起的方式，以实现特定的分析目标。

本文将介绍ANSYS命令流语法的基本语法规则和常用命令，以及如何使用它们进行仿真分析。

一、ANSYS命令流语法的基本语法规则1. 命令的基本格式：命令[选项] [参数1, 参数2, ...]2. 命令的执行顺序：ANSYS命令流是按照命令的顺序逐条执行的。

如果需要改变执行顺序，可以使用条件语句、循环语句等控制结构。

3. 注释：可以在命令流中添加注释，以"!"开头。

注释部分不会被执行，可以用于解释命令的用途或添加说明。

4. 变量和参数：可以使用变量和参数来存储和传递数据。

变量以"$"开头，参数以"%"开头。

二、常用命令1. Preprocessor命令：用于定义和准备分析模型的预处理操作。

- /PREP7：进入预处理器界面。

- ET，MP，REAL等：定义单元类型、材料属性、实数等。

- K，L，A等：创建节点、单元、区域等。

2. Solution命令：用于设置和运行分析求解器。

- /SOLU：进入求解器界面。

- SOLVE，ANTYPE等：设置分析类型、求解选项等。

- D，S等：定义边界条件、加载条件等。

3. Postprocessor命令：用于后处理和分析结果的可视化。

- /POST1：进入后处理器界面。

- PLOT，PDEF等：绘制图形、定义图形属性等。

- PRINT，*VWRITE等：输出结果数据。

三、使用ANSYS命令流语法进行仿真分析使用ANSYS命令流语法进行仿真分析的一般步骤如下：1. 导入几何模型：使用CAD软件创建几何模型，并将其导入ANSYS 中。

2. 定义材料属性：根据实际材料的物理特性，使用MP命令定义材料属性。

3. 网格划分：使用网格划分命令划分几何模型，生成有限元网格。

ansys——ANSYS命令流（Ⅰ）1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。

15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。

Finish(退出四大模块，回到BEGIN层)/clear (清空内存，开始新的计算)1．定义参数、数组，并赋值.2．/prep7(进入前处理)定义几何图形：关键点、线、面、体定义几个所关心的节点，以备后处理时调用节点号。

设材料线弹性、非线性特性设置单元类型及相应KEYOPT设置实常数设置网格划分，划分网格根据需要耦合某些节点自由度定义单元表3．/solu加边界条件设置求解选项定义载荷步求解载荷步4./post1（通用后处理）5./post26 （时间历程后处理）6.PLOTCONTROL菜单命令7.参数化设计语言8.理论手册Finish(退出四大模块，回到BEGIN层)/clear (清空内存，开始新的计算)1.定义参数、数组，并赋值.dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组par: 数组名type：array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableimax,jmax, kmax 各维的最大下标号var1,var2,var3 各维变量名，缺省为row,column,plane(当type为table时) 2./prep7(进入前处理)2.1 设置单元类型及相应KEYOPTET, itype, ename, kop1……kop6, inopr 设定当前单元类型Itype：单元号Ename：单元名设置实常数Keyopt, itype, knum, valueitype: 已定义的单元类型号knum: 单元的关键字号value: 数值注意：如果,则必须使用keyopt命令，否则也可在ET命令中输入2.2 定义几个所关心的节点，以备后处理时调用节点号。

n,node,x,y,z,thxy, thyz, thzx 根据坐标定义节点号如果已有此节点，则原节点被重新定义，一般为最大节点号。

ansys蠕变应变率命令流1.引言1.1 概述概述：蠕变应变是材料在长时间作用下产生的变形现象，它在工程领域具有重要的作用。

蠕变应变率是描述蠕变现象发生速率的参数，它反映了材料在一定应力下产生蠕变变形的能力。

ANSYS是一种常用的工程仿真软件，它提供了许多功能强大的命令流供用户使用。

其中，蠕变应变率命令流被广泛应用于材料蠕变性能的研究和工程实践中。

本文将对ANSYS蠕变应变率命令流进行详细介绍和使用方法的讲解。

通过学习和掌握这一命令流，工程师和研究人员可以更加准确地预测材料在长时间持续加载下的变形情况，为工程设计提供科学依据。

在介绍ANSYS蠕变应变率命令流之前，我们将先简要概述蠕变现象、蠕变应变和蠕变应变率的基本概念。

然后，我们将详细讲解蠕变应变率命令流的使用方法，包括命令的输入格式、参数的设置以及结果的分析等内容。

最后，我们将通过实例的展示和分析，进一步说明蠕变应变率命令流在实际工程中的应用价值。

通过本文的学习，读者将能够全面了解ANSYS蠕变应变率命令流的原理和功能，掌握蠕变应变率命令流的使用方法，并能够灵活应用于工程设计和材料研究中。

同时，本文也将对该命令流存在的一些局限性进行探讨，并对未来的研究方向进行展望。

1.2 文章结构本文主要介绍了ANSYS蠕变应变率命令流的使用方法。

文章共分为引言、正文和结论三个部分。

引言部分首先概述了本文的主题和目的。

其次，介绍了ANSYS蠕变应变率命令流在工程领域的重要性和应用背景。

最后，明确了本文的目的和意义，即通过详细介绍ANSYS蠕变应变率命令流的使用方法，为读者提供一个全面了解和掌握该技术的指南。

正文部分主要包括两个小节，分别是ANSYS蠕变应变率命令流的介绍和使用方法。

- 在2.1小节中，将详细介绍ANSYS蠕变应变率命令流的背景和原理。

首先，解释了蠕变现象的定义和原因。

接着，介绍了应变率是描述蠕变行为的重要参数。

随后，详细阐述了ANSYS蠕变应变率命令流在工程仿真中的作用和应用范围。

Ansys常用命令在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，本文是作者结合自身经验所总结的一些命令。

在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，这些功能一般来说通过菜单操作也能够实现。

以下命令是结合我自身经验，和前辈们的一些经验而总结出来的，希望对大家有帮助。

1./post1（通用后处理）1.1．set, lstep, sbstep, fact, king, time, angle, nset 设定从结果文件读入的数据lstep：荷载步数sbstep：子步数，缺省为最后一步time：时间点（如果弧长法则不用）nset：data set number1.2．dscale, wn, dmult 显示变形比例wn: 窗口号（或all）,缺省为1dmult, 0或auto : 自动将最大变形图画为构件长的5%1.3．pldisp，kund 显示变形的结构kund：0 仅显示变形后的结构1 显示变形前和变形后的结构2 显示变形结构和未变形结构的边缘1.4．*get, par, node, n, u, x(y,z) 获得节点n的x(y,z)位移给参数par等价于函数 ux,uy,uznode(x,y,z): 获得(x,y,z)节点号arnode(x,y,z)：获得和节点n相连的面注意：此命令也可用于/solu模块1.5．fsum, lab, item 对单元之节点力和力矩求和lab: 空在整体迪卡尔坐标系下求和rsys 在当前激活的rsys坐标系下求和item: 空对所有选中单元（不包括接触元）求和cont: 仅对接触节点求和1.6．PRSSOL, ITEM, COMP 打印BEAM188、BEAM189截面结果说明：只有刚计算完还未退出ANSYS时可用，重新进入ANSYS 时不可用item comp 截面数据及分量标志S COMP X,XZ,YZ应力分量PRIN S1,S2,S3主应力SINT应力强度，SEQV等效应力EPTO COMP 总应变PRIN 总主应变，应变强度，等效应变EPPL COMP 塑性应变分量PRIN 主塑性应变，塑性应变强度，等效塑性应变1.7．plnsol, item, comp, kund, fact 画节点结果为连续的轮廓线item: 项目（见下表）comp: 分量kund: 0 不显示未变形的结构1 变形和未变形重叠2 变形轮廓和未变形边缘fact: 对于接触的2D显示的比例系数，缺省为1item comp discriptionu x,y,z,sum 位移rot x,y,z,sum 转角s x,y,z,xy,yz,xz 应力分量1，2，3 主应力Int,eqv 应力intensity,等效应力epeo x,y,z,xy,yz,xz 总位移分量1,2,3 主应变Int,eqv 应变intensity,等效应变epel x,y,z,xy,yz,xz 弹性应变分量1，2，3 弹性主应变Int,eqv 弹性intensity,弹性等效应变eppl x,y,z,xy,yz,xz 塑性应变分量1.8. PRNSOL, item, comp 打印选中节点结果item: 项目（见上表）comp: 分量1.9. PLLS, LABI, LABJ, FACT, KUND 沿线单元长度方向绘单元表数据LABI:节点I的单元表列名LABJ:节点J的单元表列名FACT: 显示比例，缺省为1kund: 0 不显示未变形的结构1 变形和未变形重叠2 变形轮廓和未变形边缘2./post26 （时间历程后处理）2.1．nsol, nvar, node, item, comp,name 在时间历程后处理器中定义节点变量的序号nvar：变量号（从2到nv（根据numvar定义））node: 节点号item compu x, y, zrot x, y, z2.2．ESOL, NVAR, ELEM, NODE, ITEM, COMP, NAME 将结果存入变量NVAR: 变量号，2以上ELEM: 单元号NODE: 该单元的节点号，决定存储该单元的哪个量，如果空，则给出平均值 ITEM COMP:u x, y, zrot x, y, zNAME: 8字符的变量名，缺省为ITEM加COMP2.3．rforce, nvar, node, item, comp, name 指定待存储的节点力数据nvar: 变量号node: 节点号item compF x, y.zM x, y,zname: 给此变量一个名称，8个字符2.4．add, ir, ia,ib,ic,name,--,--,facta, factb, factc 将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称2.5．/grid, keyk ey: “0” 或“off” 无网络“1”或“on” xy网络“2”或“x” 只有x线“3”或“y” 只有y线2.6．xvar, nn: “0”或“1” 将x轴作为时间轴“n” 将x轴表示变量“n”2.7．/axlab, axis, lab 定义轴线的标志axis: “x”或“y”lab: 标志，可长达30个字符2.8．plvar, nvar, nvar2, ……,nvar10 画出要显示的变量（作为纵坐标）2.9．prvar, nvar1, ……,nvar6 列出要显示的变量2.10．pbc, ilem, ……,key, min, max, abs 在显示屏上显示符号及数值item: u 所加的位移约束rot 所加的转角约束key: 0 不显示符号1 显示符号2 显示符号及数值2.11．/SHOW, FNAME, EXT, VECT, NCPL 确定图形显示的设备及其他参数FNAME: X11:屏幕文件名：各图形将生成一系列图形文件JPEG: 各图形将生成一系列JPEG图形文件说明：没必要用此命令，需要的图形文件可计算后再输出3．经常使用的命令3.1．参数化设计语言①．*do, par, ival, fval, inc 定义一个do循环的开始par: 循环控制变量ival, fval, inc：起始值，终值，步长（正，负）stop: 将跳出anasysexit: 跳出当前的do循环cycle: 跳至当前do循环的末尾*enddo 定义一个do循环的结束②．*if,val1, oper, val2, base: 条件语句val1, val2: 待比较的值（也可是字符，用引号括起来）oper: 逻辑操作（当实数比较时，误差为1e-10）eq, ne, lt, gt, le, ge, ablt, abgtbase: 当oper结果为逻辑真时的行为lable: 用户定义的行标志then: 构成if-then-else结构3.2．NGEN,ITIME,INC,NODE1,NODE2,NINC,DX,DY,DZ,SPACE 是一个节点复制命令,它是将一组节点在现有坐标系统下复制到其它位置。
