(word完整版)八年级物理《力和弹力重力力的示意图》练习题

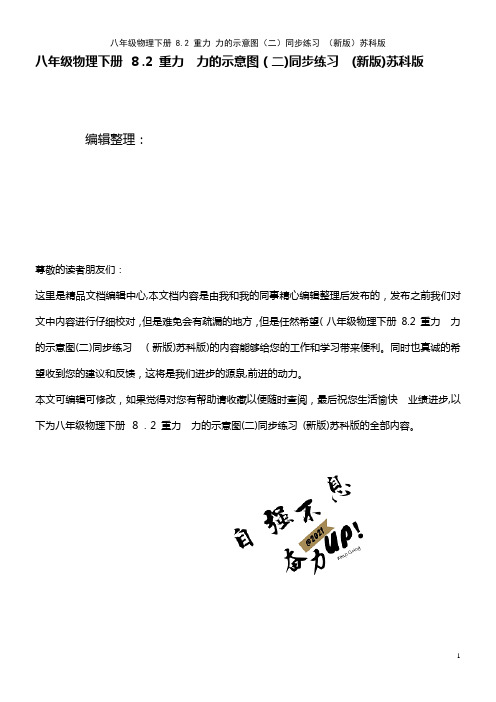

八年级物理下册８.2 重力力的示意图（二)同步练习(新版)苏科版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（八年级物理下册8.2 重力力的示意图(二)同步练习（新版)苏科版)的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉,前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步,以下为八年级物理下册８．2 重力力的示意图(二)同步练习(新版)苏科版的全部内容。

8。

2 重力力的示意图（二)【基础巩固】1.如图所示,父子俩相持不下,此现象表明力的作用效果与力的大小、方向和_＿___有关．２.如图所示，分别用大小相等的力拉和压同一根弹簧．该实验表明，弹簧受力产生的效果与力的( )Ａ.大小有关ﻩﻩﻩＢ．作用点有关Ｃ.方向有关ﻩﻩﻩﻩＤ.大小、方向、作用点都有关3.如图是撑杆跳高时的情形，运动员还能继续上升一定的高度,这是主要依靠( ）A.运动员的动能ﻩﻩﻩB．运动员的重力势能C．杆的弹性势能ﻩﻩＤ.运动员的升力4.我国“神舟九号"的成功发射，标志着我国的航天事业又翻开了崭新的一页，航天员在完全失重的太空轨道舱中进行体能训练，下列活动中可采用的是（)A.举哑铃ﻩB．在跑步机上跑步Ｃ.用弹簧拉力器健身ﻩＤ．引体向上５.如图所示是一块质地均匀的方形薄板,请画出它所受重力的示意图．6．如图所示，一小车在O点受到一个与地面成3０°角且斜向左上方,大小为150 N的拉力,请画出这个拉力的示意图．【拓展提优】7．足球比赛中运动员经常踢出“直线球”和“香蕉球”，这两种球的运动轨迹和旋转情况各不相同,根据你的经验,这主要是由于踢球时所用力的___＿___和＿______不同,从而产生了不同的效果.8.请举出生活中应用重力势能工作的一个事例＿＿__＿＿_____＿______＿________＿.９.下列哪一个因素不会影响到力的作用效果( )A.力的单位Ｂ．力的方向ﻩＣ.力的大小ﻩD．力的作用点１0.如图所示,使一薄钢条下端固定，现分别用不同的力去推它,使其发生如（a)、（b）、(c）、(d）中各图所示的形变,如果F1＝F3＝F4>Ｆ2，那么下列说法不正确的是( ）Ａ．比较图(a）和(b),说明力的作用效果与力的大小有关B．比较图(a）和（ｃ),说明力的作用效果与力的方向有关Ｃ．比较图（b)和(d),说明力的作用效果与力的大小有关D.比较图（a)和（d），说明力的作用效果与力的作用点有关11．请在图中画出压缩的弹簧对拇指弹力的示意图．１2．如图所示，重为100 N的物块静止在水平地面上，现用5０N的水平推力向右推物块物块所受重力Ｇ和推力Ｆ的示意图.１3．下表是小华在探究“重力的大小跟什么因素有关”实验中得到的实验数据.（１)实验中，需要的测量工具是____＿__和_＿_＿＿_＿．（2）分析表中数据,可以得出的结论是＿＿___＿＿___＿______＿___.(3)在通常情况下,我们将g值取为９。

苏科版八年级下册第八章《力》第2节重力力的示意图同步训练（含答案）一．选择题（共10小题）1．小丽对重力有以下四种认识，其中正确的是（）A．只有跟地面接触的物体才受到重力作用B．如果在月球上用粉笔写字，质量变小，重力为零C．重力的方向近似指向地心D．空中上升的气球，没有受到重力的作用2．下列物体重力约为1N的是（）A．一枚大头针B．两个鸡蛋C．一头奶牛D．一个篮球3．关于9.8N/kg的含义是（）A．9.8N等于1kg B．质量为9.8kg的物体受到的重力是1NC．9.8kg等于1N D．质量为1kg的物体受到的重力为9.8N4．.人们往车上装货时，总是把重的东西放在车厢下部，把轻的东西放在车厢上部，这是为了（）A．降低货物重心不致翻车B．保护轻东西不被压坏C．减小对车厢的压力D．以上说法均不对5．运动员将足球从后场踢到前场，足球在空中运动的过程中，不计空气阻力，其受力的情况是（）A．只受踢力B．只受重力C．受踢力和重力D．不受力的作用6．如图所示是描述地球上不同位置的人释放手中石块的四个示意图，图中的虚线表示石块下落的路径，则对石块下落路径的描述最接近实际的示意图是（）A．B．C．D7．如图所示，一架重型运输直升机在执行救灾任务时，通过钢缆将一质量为9×103Kg的货物悬吊着往下放。

下列说法正确的是（）A．直升机所吊货物的重量是9×103N B．直升机所吊货物的重量是9×104N C．货物受到的重力方向是不断变化的D．货物受到的重力方向是垂直向下的8．有关重力和质量的关系正确的是（）A．一个物体的质量随重力增大而增大B．质量、重力都属于物体属性C．一个物体在不同地方，质量不变但重力要变D．质量与重力只是单位不同9．如果没有重力，下列描述中错误的是（）A．河水可以从低处流向高处B．石头将会浮在空中C．物体没有质量D．人一跳就会离开地球10．如果没有重力，下列说法不正确的是（）A．物体就没有质量B．河水可以由低流向高处C．人一跳就会离开地球D．壶里的水就倒不出来二．填空题（共7小题）11．熟透了的苹果离开树枝后，总是落向地面，这是由于苹果受作用的原因，施力物体是。

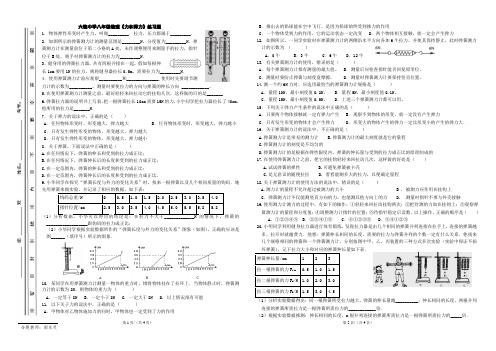

六德中学八年级物理《力和弹力》练习题1．物体弹性形变时产生力，叫做_________．拉力、压力都属于_________． 2．如图所示的弹簧测力计的测量范围是________N ，分度值为_________N ．弹簧测力计在测量前位于第二小格的A 处，未作调整便用来测量手的拉力，指针位于B 处，则手对弹簧测力计的拉力为_________N ． 3．健身用的弹簧拉力器，共有四根并接在一起，假如每根伸长1cm 要用1N 的拉力，则将健身器拉长0.5m ，需要拉力为_________N ． 4．使用弹簧测力计前应观察__________和______________,使用时先要调节测力计的示数为__________。

测量时要使拉力的方向与弹簧的伸长方向 ____________。

5.在使用弹簧测力计测量之前，最好轻轻来回拉动它的挂钩几次，这样做的目的是_______ 6.弹簧拉力器的说明书上写着，把一根弹簧拉长10cm 需要15N 的力，小宇同学把拉力器拉长了40cm ，他所用的拉力是_______N ．7．关于弹力的说法中，正确的是 ( )A ．任何物体形变时，形变越大，弹力越大B ．任何物体形变时，形变越大，弹力越小C ．只有发生弹性形变的物体，形变越大，弹力越大D ．只有发生弹性形变的物体，形变越大，弹力越小 8．关于弹簧，下面说法中正确的是（ ） A.在任何情况下，弹簧的伸长和受到的拉力成正比； B.在任何情况下，弹簧伸长后的长度和受到的拉力成正比； C.在一定范围内，弹簧的伸长和受到的拉力成正比；D.在一定范围内，弹簧伸长后的长度和受到的拉力成正比。

9.小华同学在探究“弹簧长度与外力的变化关系”时，找来一根弹簧以及几个相同质量的钩码．她先用弹簧来做实验，并记录了相应的数据，如下表：钩码总重/N 00.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0指针位置/cm2.53.0 3.54.0 4.55.0 5.5 5.8 5.8（1）分析数据，小华可以得出的结论是：在拉力不大于_____________N 的情况下，弹簧的__________________跟钩码的拉力成正比；（2）小华同学根据实验数据所作的“弹簧长度与外力的变化关系”图象（如图），正确的应该是图______（填序号）所示的图象．10. 某同学在用弹簧测力计测量一物体的重力时，错将物体挂在了拉环上．当物体静止时，弹簧测力计的示数为8N ，则物体的重力为 ( )A. 一定等于8N B ．一定小于8N C. 一定大于8N D. 以上情况部有可能 11. 以下关于力的说法中，正确的是 ( )A ．甲物体对乙物体施加力的同时，甲物体也一定受到了力的作用B ．推出去的铅球能在空中飞行，是因为铅球始终受到推力的作用C ．一个物体受到力的作用，它的运动状态一定改变D ．两个物体相互接触，就一定会产生弹力12. 如图所示，一同学实验时在弹簧测力计的两侧沿水平方向各加6牛拉力。

专题训练[摩擦力、平衡力、非平衡力的受力示意图]专题诠释画物体的受力示意图时，要先对物体进行受力分析，分析时可按“一重、二弹、三摩擦、后其他”的顺序。

即先分析物体受不受重力，通常地球上的物体普遍都受到竖直向下的重力；再分析物体受不受弹力，压力、支持力、推力、拉力等都属于弹力；之后再分析物体受不受摩擦力，分析物体是否受摩擦力时可用常规法、假设法或二力平衡法；最后再分析物体受不受其他的力。

分析完受力情况后按照力的示意图的画法作出物体的受力示意图。

►类型一受摩擦力的示意图1．如图2－ZT－1所示，在“科学探究摩擦力”的实验中，小华用弹簧测力计拉动水平桌面上的木块做匀速直线运动，请你画出该木块所受摩擦力的示意图。

图2－ZT－12．图2－ZT－2是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间。

请画出此刻地面对他的摩擦力的示意图(A点是作用点)。

图2－ZT－23．如图2－ZT－3所示，用大小为30 N、方向水平向左的力F将重为20 N的物体紧紧地压在竖直墙壁上，使物体处于静止状态，请在图中画出物体所受摩擦力f的示意图并标出摩擦力的大小。

图2－ZT－34．如图2－ZT－4所示，物体A静止在斜面上，请画出物体A所受摩擦力的示意图。

图2－ZT－45．如图2－ZT－5所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图。

图2－ZT－56．如图2－ZT－6所示，物体A处于静止状态，小车在拉力F的作用下向右加速运动。

请在图中画出物体A所受的支持力N和摩擦力f的示意图(力的作用点图中已标出)。

图2－ZT－6►类型二受平衡力的示意图7．如图2－ZT－7所示，一个小球静止于水平地面上，请你在图中画出小球受到的重力和支持力的示意图。

(作用点已给出)图2－ZT－78．如图2－ZT－8所示，画出静止的重锤受力的示意图。

图2－ZT－89．如图2－ZT－9所示，将一个小球放在竖直放置的弹簧上，小球静止不动，请画出此时小球的受力示意图。

重力力的示意图一．选择题1．一个球沿斜面匀速滚下，图中关于该小球受力的示意图正确的是（）A． B．C． D．2．过春节时贴年画是我国的传统习俗．在竖直墙壁上贴长方形年画时，可利用重垂线来检查年画是否贴正．如图所示的年画的长边与重垂线不平行，为了把年画贴正，则下列操作方法中正确的是（）A．换用质量大的重锤B．上下移动年画的位置C．调整年画，使年画的长边与重垂线平行D．调整重垂线，使重垂线与年画的长边平行3．起重机的钢丝绳吊着重物匀速上升时，重物所受重力的方向是（）A．竖直向上 B．向上 C．竖直向下 D．向下4．图中关于重力的示意图正确的是（）A．正在上升的小球 B．斜面上静止的木块C．斜抛向空中的铅球D．挂在墙上的小球5．如图所示的图象中，能表示物体所受重力与质量的关系的是（）A．B． C． D．6．如图所示为一种常用核桃夹，用大小相同的力垂直作用在B点比A点更易夹碎核桃，这说明力的作用效果与（）A．力的大小有关 B．力的方向有关C．力的作用点有关 D．受力面积有关二．填空题7．如图是一只小狗在太阳系不同行星上所受的重力大小．根据图中所给的信息，一名质量为50千克的中学生在火星上所受的重力大小为牛，质量是千克．8．如图所示，水平地面上有一均匀正方体物块，边长为a，某人将其在地面上任意翻滚，但始终未离开地面，则在翻滚过程中物块重心离地面的高度最大升高量为．9．图甲为着名的厦门“怪坡”，在怪坡上，“车倒爬，水倒流”，科学家实地测量却发现，95m长的怪坡“坡顶”比“坡底”还要低1.6m，但受周围参照物的影响产生了错觉，由此可见，“眼见为实”有纰漏，科学测量明真相．（1）水平仪放在水平面上时，重垂线位置如图乙（a）所示：放在怪坡上时重垂线位置如图乙（b）所示，此时水平仪（选填“左”或“右”）侧偏高．（2）图丙中，线段AB和线段CD的实际长度的大小关系为（选填“相等”或“不相等”）．三．作图题10．如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图．11．如图所示，货物A随小车B一起向右做匀速直线运动，请在图中作出货物A所受力的示意图12．如图所示，小明用一个沿斜面的力将大箱子推进车厢，请画出箱子沿斜面向上运动时的受力示意图．（点O为箱子的重心）13．某人站在小车里，随小车在水平地面上做匀速直线运动，画出人的受力示意图．答案与解析一．选择题1．（2016?巴中）一个球沿斜面匀速滚下，图中关于该小球受力的示意图正确的是（）A． B．C． D．【分析】力的示意图：用一个带箭头的线段表示力的三要素，线段的长度表示力的大小，箭头表示力的方向．画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力．【解答】解：分析可知，球沿斜面匀速滚下，小球在下滑过程中受到竖直向下的重力、沿斜面向上摩擦力以及垂直于斜面向上的支持力三个力的作用，在作图时，三个力的作用点都在球重心上．故ACD错误，B正确．故选B．【点评】此题考查力的示意图的画法，关键是对小球进行正确的受力分析．2．（2016?北京）过春节时贴年画是我国的传统习俗．在竖直墙壁上贴长方形年画时，可利用重垂线来检查年画是否贴正．如图所示的年画的长边与重垂线不平行，为了把年画贴正，则下列操作方法中正确的是（）A．换用质量大的重锤B．上下移动年画的位置C．调整年画，使年画的长边与重垂线平行D．调整重垂线，使重垂线与年画的长边平行【分析】重力的方向是竖直向下的．重垂线是利用重物静止时线总是竖直下垂的原理制造的仪器．【解答】解：根据重力方向竖直向下，如果画框和重垂线是平行的，画框是竖直的，否则画框不竖直．所以为了把年画贴正，应调整年画，使年画的长边与重垂线平行．故选C．【点评】本题用挂年画的方式考查学生重力方向的相关知识，非常新颖，是一道好题．3．（2016?湘潭）起重机的钢丝绳吊着重物匀速上升时，重物所受重力的方向是（）A．竖直向上 B．向上 C．竖直向下 D．向下【分析】一切重力的施力物体都是地球，其方向都是竖直向下的；【解答】解：据课本可知，重力的方向都是竖直向下的，故起重机的钢丝绳吊着重物匀速上升时，重物所受重力的方向是竖直向下的．故选C．【点评】知道并理解重力的方向是竖直向下是解决该题的关键．4．（2016?株洲）图中关于重力的示意图正确的是（）A．正在上升的小球B．斜面上静止的木块C．斜抛向空中的铅球D．挂在墙上的小球【分析】根据物体受到的重力方向竖直向下，作用点在重心，分析即可．【解答】解：重力方向是竖直向下（垂直于水平面）、作用点在重心；A、图中力的方向竖直向上，故A错误；B、图中力的方向垂直斜面向下，是物体对斜面的压力，不是重力，故B错误；C、图中力的方向斜向上，故C错误，D、小球受到的重力方向竖直向下，作用点在重心，故D正确．故选D．【点评】知道重力方向是竖直向下（垂直于水平面）、作用点在重心，规则形状的物体（如球、方形物体等）的重心在物体的几何中心上．5．（2016?河池）如图所示的图象中，能表示物体所受重力与质量的关系的是（）A．B． C． D．【分析】根据重力和质量的关系G=mg作出解答．【解答】解：重力和质量成正比，当质量为零时，重力也是零．所以重力和质量的关系图象是一条过原点的直线．故选A．【点评】此题考查的是重力和质量的关系图象，图象是我们获得知识的一个重要途径．6．如图所示为一种常用核桃夹，用大小相同的力垂直作用在B点比A点更易夹碎核桃，这说明力的作用效果与（）A．力的大小有关 B．力的方向有关C．力的作用点有关D．受力面积有关【分析】力的三要素有：力的大小、方向、作用点，它们都影响力的作用效果．【解答】解：由图可看出，力的大小和方向相同，作用点A、B不同，在B点比A点更易夹碎核桃，说明力的作用效果与作用点有关．故选C．【点评】力的大小、方向、作用点，都影响力的作用效果，物理上将它们称为力的三要素．二．填空题7．（2016?湖州）如图是一只小狗在太阳系不同行星上所受的重力大小．根据图中所给的信息，一名质量为50千克的中学生在火星上所受的重力大小为牛，质量是50 千克．【分析】①物体受到的重力与其质量成正比，已知小狗在地球和火星上受到的重力，可以得到中学生在火星上受到的重力；②质量是物体所含物质的多少，与物体的位置无关．【解答】解：中学生在地球上受到的重力为G=mg=50kg×10N/kg=500N，小狗在火星上与在地球上受到的重力之比为，所以中学生在火星上受到的重力为×500N=；物体的质量不随位置的变化而变化，所以中学生在火星上的质量与在地球上相同，仍然是50kg．故答案为：；50．【点评】此题考查的是我们对质量、重力概念及影响因素的掌握和应用，知道质量决定于物质多少，重力与质量成正比，是解答的关键．8．（2016?广元）如图所示，水平地面上有一均匀正方体物块，边长为a，某人将其在地面上任意翻滚，但始终未离开地面，则在翻滚过程中物块重心离地面的高度最大升高量为a ．【分析】均匀正方体重心在几何中心，当正方体翻转到以对角线bD竖直立在水平面上的时重心位置最高．【解答】解：边长为a的质量分布均匀的立方体，重心在几何中心上，重心高度为a，故当正方体翻转到以对角线bD竖直立在水平面上的时，重心高度为a，重心位置升高的高度最大，等于：△h=a﹣a=a．故答案为： a．【点评】本题关键明确影响重心分布的因数是质量分布情况和形状，要知道质量分布均匀且形状规则的物体，重心在几何中心上．9．（2015?岳阳）图甲为着名的厦门“怪坡”，在怪坡上，“车倒爬，水倒流”，科学家实地测量却发现，95m长的怪坡“坡顶”比“坡底”还要低1.6m，但受周围参照物的影响产生了错觉，由此可见，“眼见为实”有纰漏，科学测量明真相．（1）水平仪放在水平面上时，重垂线位置如图乙（a）所示：放在怪坡上时重垂线位置如图乙（b）所示，此时水平仪右（选填“左”或“右”）侧偏高．（2）图丙中，线段AB和线段CD的实际长度的大小关系为相等（选填“相等”或“不相等”）．【分析】（1）水平仪的制作原理是利用重力的方向是竖直向下的；（2）要准确判断物体的长度，需要利用刻度尺实际测量．【解答】解：（1）由图知，重锤线偏离中线向左，说明右侧偏高；（2）仅凭感觉，CD长一些，但使用毫米刻度尺测量知，两条线段的长度相等．故答案为：（1）右；（2）相等．【点评】本题考查了重力方向的应用及测量的必要性，重锤线也是利用重力的方向是竖直向下的原理制成的．三．作图题10．（2016?宜宾）如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图．【分析】重力的方向竖直向下，作用点在物体的重心上．压力的方向总是垂直于接触面，并且指向接触面；根据压力的作用点在接触面上，确定出压力的作用点，然后过作用点表示压力的方向．【解答】解：重力的方向竖直向下，压力的作用点是球与墙壁的接触点，然后过作用点作垂直于墙壁，并指向墙里面的压力．如图所示：【点评】本题的关键是确定压力的作用点和方向，通过该题牢记压力的作用点在接触面上，方向与接触面垂直．11．（2016?攀枝花）如图所示，货物A随小车B一起向右做匀速直线运动，请在图中作出货物A所受力的示意图【分析】货物A做匀速直线运动，处于平衡状态，A受到竖直向下的重力G和竖直向上的支持力F，G与F是一对平衡力，它们大小相等，方向相反，且作用在同一直线上，作用点在物体的重心，然后做出A所受力的示意图．【解答】解：货物A做匀速直线运动，处于平衡状态，A受到竖直向下的重力G和竖直向上的支持力F，G与F是一对平衡力，它们大小相等，方向相反，且作用在同一直线上，作用点在物体的重心，重力从重心竖直向下画，符号为G；支持力从重心竖直向上画，符号为F，注意两个力长度相同，如图所示：【点评】本题考查了力的示意图的画法，注意物体处于平衡状态，在水平面上作匀速直线运动时不受水平方向上的阻力．12．（2016?内江）如图所示，小明用一个沿斜面的力将大箱子推进车厢，请画出箱子沿斜面向上运动时的受力示意图．（点O为箱子的重心）【分析】画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力．【解答】解：对箱子进行受力分析可知，此时箱子共受到竖直向下的重力、垂直于斜面向上的支持力、沿斜面向上的推力、沿斜面向下的摩擦力四个力的作用，其作用点都在箱子的重心上，过箱子的重心，分别沿各力的方向画一条有向线段，如图所示：【点评】会对物体进行正确的受力分析是解答此类题目的关键，在画力的示意图。

八年级物理(下)第八章力二、重力力的示意图一、选择题1．关于重力的方向，下列说法中正确的是 ( d ) A．物体放在斜面上，物体所受重力的方向垂直指向斜面B．物体放在支持面上，物体所受重力的方向垂直指向支持面C．在任何情况下，物体所受重力的方向总是垂直向下的D．在任何情况下，物体所受重力的方向总是竖直向下的2．桥头一般都竖有如右图所示的标志牌，下面对该标志牌的解释正确的是 ( a )A．过桥车辆的重力不能超过20 tB．过桥车辆的质量不能超过20 kgC．过桥车辆的重力不能超过2×104kgD．过桥车辆的重力不能超过1．96×105N3．如果没有重力，下列说法中不正确的是 ( b ) A．河水不流动 B．物体没有质量C．人一跳起来就会离开地球 D．茶杯里的水倒不进嘴里4．关于重力，下列说法中不正确的是 ( ) A．重力是物体的固有属性 B．重力的大小和物体的质量成正比C．重力的方向总是竖直向下的 D．重力的作用点称为物体的重心5．“g=9．8 N／kg”表示的物理意义是 ( c ) A．重力为1 N的物体，其质量是9．8 kgB．质量为1 kg的物体，其重力是9．8 NC．质量为9．8 N的物体，其重力是1kgD．质量为1 kg的物体，其重力是9．8 N／kg6．一块大石头和一块小石子都被举高后，下列说法正确的是 ( ) A．大石头有重力势能，小石子没有重力势能B．大石头没有重力势能，小石子有重力势能C．大石头、小石子都有重力势能D．大石头、小石予都没有重力势能7．重力约4 N的物体可能是 ( c ) A．物理教科书 B．一枚图钉 C．一个鸡蛋 D．一只母鸡8．运动员托起排球，排球在空中运动，受到的力是(不计空气阻力) ( a ) A．重力 B．重力和运动员的手对排球的作用力C．运动员的手对排球的作用力 D．重力和地球吸引力9．从桥上向下行驶的汽车，受到的重力 ( ) A．大小、方向都变 B．大小、方向都不变C．大小不变、方向变 D．大小变、方向不变10．如图所示是一个物体所受重力的示意图，其中正确的是 ( c )二、填空题11．小明的质量为45 kg，则他的体重为________N．12．甲、乙两个物体的质量之比是9：4．其中甲物体重450 N，那么乙物体重________N．13．在墙上挂像框时，可自制一个重锤来检查像框是台挂正，如图所示，这是利用了重力的方向总是___竖直向下______的．14．由我国科学家研制的、第一次用于对宁宙空间带电粒子进行观测的阿尔法磁谱仪的质量是2 t，该磁谱仪在地球上重________N．15．某同学用弹簧测力计和钩码探究物重与质量的关系．下表是该同学实验时测得的数据，请你认真阅读．计算物重与质量的比值，再回答下列问题．研究对象钩码数(只) 质量(kg) 物重(N) 物重与质量的比(N／kg) 钩码 1 0.05 0.492 0.10 0.983 0.15 1.47(1)计算物重与质量的比值，并填入表中；(2)实验和计算表明：物体受到的重力的大小与它的质量成____正比____关系，物重与质量的比等于_______N／kg；(3)若用符号G表示物重，m表示质量，g表示物重与质量之比，则G=___mg______．16．最初的跳高比赛运动员采用“跨越式”，后来采取“俯卧式”，现在采用“背卧式”，如图所示，试用力学知识解释跳高运动发展的过程．17．某举重运动员能举起170 kg的杠铃，他能不能举起重为1500 N的一块钢锭?试用两种方法加以计算说明．______________________________________________________________________________________________________________________________________三、解答题18．3个完全相同的弹簧测力计按如图所示的方法连接起来，在第3个弹簧测力计下面挂一个物体．已知第1、2个弹簧测力计的示数分别为2 N、1．5 N，第三个弹簧测力计刻度模糊不清．请根据第1、2个弹簧测力计的示数，求出所挂物体受到的重力．19．从高处释放一个物体，在重力作用下，物体竖直向下做自由运动，这种运动我们把它叫做自由落体运动．当然，真正的自由落体运动只有在没有空气的空间里才能发生．在日常生活中，由于空气阻力较小，我们也可以把日常物体的自由下落视为自由落体运动．一名同学为了研究物体下落过程中的运动速度与运动时间的关系，用一个小球做了一组实验，得到的数据如下表：运动时间t／s 1 2 3 ……运动速度v／(m／s) 10 20 30 ……根据上述数据，你可得到什么结论?20．在探究“物体所受的重力跟它的质量关系”的实验中，按照图甲所示，把钩码逐个挂在弹簧测力计上，分别读出钩码的质量和弹簧测力计相应的示数，并记录在下面的表格中．质量m／g 100 200 300 400 500 重力G／N再在图乙中，以质量为横坐标、重力为纵坐标描点．连接这些点，画出重力与质量之间关系的图线．由此可写出重力G(N)和质量m(g)之间的关系式是：_________．21．(2009陕西咸阳)下表是小英同学探究重力与质量的关系时得到的实验数据．实测物体 物体质量m ／kg 重力G ／N 比值()1/G N kg m - 物体1 0.1 0.98 9.8物体2 0.2 1.96 9.8物体3 0.3 2.94 9.8(1)实验中，需要的测量工具是________和________．(2)分析表中实验数据，得出结论是_________________．(3)在通常情况下，我们认为g 为9．8 N ／kg ，但经过科学家的精确测量，发现在不同的地理位置g 值存在着微小差异．下表为各个不同城市的g 值大小，观察分析表中提供的数据，回答下列问题：地点 赤道 广州 武汉 上海 北京 纽约 莫斯科 北极 g 值大小 9.780 9.788 9.794 9.794 9.801 9.803 9.816 9.832 地理纬度 0° 23°06′ 30°33′ 31°12′ 39°56′ 40°40′ 55°45′ 90°①g 值相同的城市是__________；g 值差异最大的城市是_________．②猜想g 值变化的可能原因是______________________．参考答案1．D 2．D 3 B 4．A 5．B 6．C 7．A 8．A 9．B 10．C11．44112．20013．竖随向下 14．1．96×10415．(1)9．8N ／kg 9．8N ／kg 9．8N ／kg (2)正比 9．8 (3)mg16．人的重心在人站立时大约在胸口以下部位．一个人在跳跃时，重心上升的高度基本上相差不大，采用“跨越式”跳高，重心高出横杆40 cm 左右，采用“俯卧式”跳高，重心仍高出横杆20 cm 左右．采用“背卧式”跳高，由于人在过杆时身体是弯曲的，重心稍高于横杆即可，故采用“背卧式”跳得最高．17．解法一：由物重跟质量的关系G=mg ，可得杠铃的重为G 杠=m 杠g=170 kg ×9．8 N ／kg=1666 N ．因为 G 杠＞G 锭=1500 N ． 所以能举起钢锭．解法二：由物重跟质量的关系G=mg ，可得钢锭的质量为1500153.09.8/G N m kg g N kg==≈锭锭因为 m 锭＜m 杠=170 kg ．所以能举起钢锭．18．按右图所示的方法连接时，弹簧测力计自身的重力不能忽略，因此各弹簧测力计的示数都不相同．设物体所受重力为G 1，各弹簧测力计的自重为G ，第1、2、3个弹簧测力计的示数分别是F 1、F 2、F 3．第3个弹簧测力计秤钩只受到重物G 1对它的拉力，它的示数等于拉力，所以F 3=G 1．第2个弹簧测力计受到第3个弹簧测力计对它的拉力，大小等于第3个弹簧测力计受到的拉力F 3与自身重力G 之和，则第2个弹簧测力计的示数F 2=F 3+G=G 1+G ． ① 同理，第1个弹簧测力计的示数F 1=F 2+G=G 1+2G ． ② 由①③式得G=F 1－F 2=2 N －1．5 N=0．5 N ． 代入①式得G 1=F 2－G=1．5 N －0．5 N=1 N ． 故被测物体受到的重力为1 N ．19．物体下落的时间越长，速度越大．而且进一步分析还可得出物体自由下落的速度与时间成正比．20．质量m ／g 100 200 300 400 500重力G ／N 1 2 3 4 5G=0．01m21．(1)天平弹簧测力计(2)物体所受重力与质量成正比(3)①武汉和上海广州和莫斯科②g值可能与地球纬度有关，纬度越高，g值越大。

弹力、重力的示意图类型一受拉力、推力等弹力的示意图1．请在图1中画出细线对小球的拉力F。

图12．小女孩用80 N的力将水桶提起(如图2所示)，请在图中画出女孩提桶的力的示意图。

图23．用斜向右上方与水平面成40°角、大小为1000 N的力拉小车，请在图3中作出这个拉力的示意图。

(O点为拉力的作用点)图34．2018·贺州如图4所示，小球被斜挂在竖直墙上，处于静止状态，画出小球受到3 N 的拉力F的示意图。

图45．如图5所示，物体放置在竖直的弹簧上，画出物体所受弹力的示意图。

图56．力可以用带箭头的线段表示：线段是按一定比例(标度)画出的，它的长短表示力的大小，箭头的指向表示力的方向，箭尾通常表示力的作用点，此即为力的图示。

如图6所示，物体A同时受到水平向右的拉力F1＝40 N和与水平方向成30°角的斜向右上方的拉力F2＝60 N的作用。

请按照图中力F1的图示，用相同的比例(标度)在图中画出F2的图示。

图6类型二受重力的示意图7．画出图7中静止在水平桌面上的物体受到重力G的示意图。

(重心已给出)图78．在图8中画出重为G的小球所受重力的示意图。

图89．2019·襄阳请在图9中画出正方体木块所受重力的示意图。

图910．在图10中画出球A所受重力的示意图。

图1011．图11中的小球静止在斜面上，请画出小球所受重力的示意图。

(重心已给出)图1112．在图12中，分别画出北极熊和南极企鹅所受重力的示意图。

(北极熊的重力大于企鹅的重力，各自的重心已给出)图1213．重5 N的一瓶饮料静置在停止运转的传送带上。

请在图13中画出这瓶饮料所受重力的示意图。

(A为重心)图1314．如图14所示，足球在水平地面上滚动，请画出足球在滚动过程中所受重力的示意图。

图1415．如图15所示，用手把一个小球竖直向上抛出，空气阻力不计，当小球竖直向上运动的速度为v时，请画出此时小球所受重力的示意图。

第八章力第2节重力力的示意图一、单项选择题1．从运发动手中推出去的铅球 ,如果不计空气的阻力 ,在空中飞行的过程中 ,铅球将〔〕A．只受到手的推力B．受到重力和推力C．只受重力D．不受任何力的作用【答案】C【解析】铅球在空中飞行的过程中 ,已与手脱离 ,不会受到手的推力 ,其向前飞行是由于惯性造成的 ,不计空气的阻力 ,铅球只受重力作用 ,故ABD不符合题意 ,应选C .2．把一个物体从地球带到月球上 ,以下说法正确的选项是〔〕A．它的质量不变 ,重力变小B．它的重力不变 ,质量变小C．它的质量和重力都发生变化D．它的质量和重力都不发生变化【答案】A【解析】物体的位置变化 ,质量不变 ,在月球上的重力小于地球上的重力 ,故A正确；物体的重力将变小 ,质量不变 ,故B错误；质量和重力中 ,只有重力发生变化 ,故C错误；质量和重力中 ,只有质量不会发生变化 ,故D错误 ,应选A .3．如果没有重力 ,那么以下说法中错误的选项是〔〕A．物体的质量不会改变B．弹簧测力计将不能用来测量力的大小C．向上抛出的物体将不会落回地面D．就不会有 "人往高处走 ,水往低处流〞这一谚语了【答案】B【解析】A. 质量是物体中所含物质的多少 ,故假设没有重力 ,质量仍然存在 ,且同一物体的质量不变 ,故A正确 ,不符合题意；B. 如果没有了重力 ,但弹力仍然存在 ,故弹簧测力计将能够使用 ,故B错误 ,符合题意；C.抛出的物体落回地面的原因是受到重力的作用 ,所以假设没有重力 ,上抛出的物体将不会落回地面 ,故C正确 ,不符合题意；D.水在重力作用下向低处流 ,如果没有重力了 ,水将不会自发地流向低处 ,故D正确 ,不符合题意．4．忽略空气对物体的作用时 ,被抛出去的篮球在空中的受力情况是〔〕A．受到重力和手对它的作用力B．受到手对它的作用力C．只受到重力D．受到重力和前冲力【答案】C【解析】篮球被抛出后 ,获得一定的速度 ,由于惯性在空中飞行 .篮球被抛出后 ,与手脱离 ,不再受推力作用；忽略空气阻力 ,那么篮球只受重力作用 ,故C正确 ,ABD错误 . 5．在学习物理的过程中 ,经常要进行估测 ,以下估测明显不合理的是〔〕A．课桌高80cmB．人步行的速度是5m/sC．中学生的质量约为50kgD．手托两个鸡蛋所用的力约为1N【答案】B【解析】做这种题目 ,要对一些常见的物理量要有一定的估测能力 ,根据生活常识去判断题目的对错．解：A、课桌的高度一般为80cm ,这样符合学生身高的一半 ,故答案A合理；B、人步行的速度是1m/s ,故答案B不合理；C、中学生的质量约为50kg左右 ,故答案C合理；D、2个鸡蛋的质量：m = = =0.1kg =100g ,那么一个鸡蛋的质量为50g ,这与一个鸡蛋的实际质量比较接近 ,故答案D合理．应选B．6．如下列图 ,用大小不同的力 ,以相同的方向作用于塑料尺的同一点 ,塑料尺弯曲的程度不同 .此现象说明影响力的作用效果的因素是力的( )A．作用点 B．方向C．作用时间 D．大小【答案】D【解析】用大小不同的力 ,以相同的方式作用于塑料尺的同点 ,塑料尺弯曲的程度不同 ,说明是力的大小影响力的作用效果 .应选D.叮嘱：影响力的作用效果是力的三要素 ,所以要知道力的三要素：大小、方向、作用点 ,会分析此题塑料尺弯曲程度不同的原因 .7．关于重力的说法中正确的选项是〔〕A．重力的施力物体是地球B．向上抛出的硬币在上升过程中不受重力作用C．空中飞行的蜜蜂不受重力作用D．一个物体的重心一定在物体上【答案】A【解析】由于地球附近的一切物体都受到重力作用 ,地球附近的一切物体都受重力作用 ,重力的施力物体是地球；重力在物体上的作用点叫重心．解：A、重力的施力物体是地球 ,该选项正确．B、向上抛出的硬币在上升的过程中 ,由于受到重力的作用 ,使硬币的速度越来越小 ,故该选项错误；C、空中飞行的蜜蜂受重力和阻力的作用 ,故该选项表达错误；D、物体的重心可以在物体上 ,也可以不在物体上 ,例如篮球的重心就不在篮球上 ,而在球心 ,故该选项表达错误．应选A．8．甲、乙两人受到的重力之比是5:4 ,甲的质量是60kg ,那么乙的质量和重力分别是A．48kg ,480NB．480kg ,480NC．48kg ,48ND．75kg ,735N【答案】A【解析】由于物体所受的重力跟它的质量成正比 ,那么甲、乙两人的质量之比与受到的重力之比相等,即为mm甲乙=54；所以,乙的质量为：m乙 =45m甲 =45×60kg =48kg；那么乙的重力为：G乙 =m乙g =48kg×10N/kg =480N.应选A.9．对于重心的理解 ,下面说法正确的选项是〔〕A．重心一定在物体的某一点上B．空心球无重心C．物体重心越高越稳定D．质量分布均匀、形状规那么的物体的重心在它的几何中|心【答案】D【解析】AB．物体重心的位置可以在物体上 ,也可以在物体外 ,如圆环、空心球它们的重心在中间的空心部位上 ,故A、B错误；C．物体的稳度与重心有关 ,重心越低 ,稳度越高 ,如不倒翁不倒的原因就是因为它的重心很低 ,故C错误；D．质地均匀、形状规那么的物体 ,其重心在它的几何中|心上 ,故D正确．10．以下物体的重力约为500N的是〔〕A．物理书B．小轿车C．中学生D．5L装的色拉油【答案】C【解析】因为G＝mg ,所以m＝50010/G Ng N kg＝50kg．一本物理书的质量在0.2kg左右 ,一辆小汽车的质量在2000kg左右 ,中学生的质量在50kg左右 ,5L色拉油的质量在4.5kg 左右．应选C11．物理学中为了研究问题的方便,往往将物体上各局部受到的重力集中于一点,这点就是物体的重心．以下关于物体重心的假设干说法中,正确的选项是( )．A．重心是重力的作用点,一定在物体上B．物体的形状改变了,但其重心的位置可以不变C．将均匀木球的中|心挖去后,木球就没有重心了D．规那么物体的重心一定在几何中|心【答案】B【解析】重心是重力的作用点 ,但不一定在物体的重心上〔比方弯曲圆环的重心就在圆环以外〕 ,A错误；物体的形状改变 ,质量分布改变 ,重心位置可能发生变化 ,B正确 .将均匀木球的中|心挖去以后 ,重心仍然在中|心位置 ,C错误；形状规那么 ,质量分布均匀的物体 ,重心在物体的几何中|心上 ,形状不规那么的物体 ,重心不在物体中|心 ,甚至|不在物体上 ,故D错误 ,应选B .12．物块放在粗糙的斜面上静止 ,关于该物块的受力示意图 ,正确的选项是〔〕A．B．C．D．【答案】D【解析】物块放在粗糙的斜面上静止时 ,受重力、斜面对物块的弹力、摩擦力作用 .重力方向为竖直向下 ,弹力方向为垂直于斜面向上 ,摩擦力方向为平行于斜面向上 ,故D正确 ,ABC错误 .应选D .13．以下几种说法中 ,正确的选项是〔〕A．物体所受的重力跟它所含的物质多少成正比B．质量增大几倍 ,重力也增大几倍 ,因此物体的质量与它的物重相同C．质量相同的木块与铁块相比 ,铁块所受重力比木块所受重力大D．重力为1 N的所有物体 ,其质量为9.8 kg【答案】A【解析】根据重力与质量的关系式G =mg可以看出 ,物体所受的重力跟它所含的物质多少成正比A正确；质量增大几倍,重力也增大几倍,但物体的质量与它的物重不相同 ,B错；质量相同的木块与铁块相比,铁块所受重力与木块所受重力相等 ,C错；重力为9.8N的所有物体,其质量为1kg ,D错．应选A．二、填空题14．大伟将篮球向篮框抛出 ,说明力可以改变物体的______；小红用重垂线检查墙壁上的画是否挂正利用了重力的方向始终是______的；如下列图 ,铁块长度为___cm ．【答案】运动状态 竖直向下 2.75【解析】由于将篮球向篮筐抛出后 ,篮球只受到重力 ,而球的运动速度和方向发生了变化 ,说明了力可以改变物体的运动状态；由于重力方向竖直向下 ,所以 ,如果画框和重锤线是平行的 ,那么表示画框是竖直的 ,否那么画框不竖直 ,即小红利用了重力的方向始终是竖直向下；图示刻度尺1cm 分为10个小刻度 ,即分度值为1mm ；铁块左边对应的刻度值为9.00cm ,右边对应的刻度值为11.75cm ,所以铁块长度是：11.75cm -9.00cm =2.75cm .15．用弹簧测力计进行测量也可得出物体的质量．某次测量时弹簧测力计的示数如下列图 ,那么物体的质量为________ kg ．(g ＝10 N/kg)【解析】由图可知 ,弹簧测力计每一个大格是1N ,每一个小格是0.2N ,指针指在2N 的位置 ,弹簧测力计的示数是0.2N ,所以重力的大小为2.0N ,物体的质量20.210/G N m kg g N kg===． 叮嘱：测力计读数时 ,一定要注意指针是否在零刻度 ,每一个大格和每一个小格各代表多少 ,然后再读数．16．重力的产生是由于________ ,重力的方向总是_____ .公式G =mg ,其中重力与质量比g =________ ,它表示：________ .【答案】地球的吸引 竖直向下 9.8N/kg 1kg 的物体其重力大小为9.8N ．【解析】掌握重力的定义、方向、计算公式、以及g 表示的物理含义是解答此题的关键． 重力的产生是由于地球的吸引 ,地面附近的一切物体都受到重力的作用 ,重力的方向是竖直向下的 ,重力的大小和质量成正比 ,即G =mg ．g 表示的物理含义是1kg 的物体其重力大小为9.8N ．17．力并不总是成对出现 ,物体受到的重力就不是成对出现.【答案】×【解析】力都是成对出现的 ,存在施力物体和受力物体；例如一本书放在水平桌面上时 ,受到重力和支持力的作用 ,单独受一个力的情况是不存在的 .故答案为：×.叮嘱：物体间力的作用是相互的 ,一个物体对另一个物体施加力的同时 ,也受到另一个物体对它的反作用力．18．如果用g表示重力与质量的比值 ,那么一个质量为m的物体受到的重力G =___．它受到的重力方向总是___．【答案】mg 竖直向下【解析】重力大小跟物体的质量成正比 ,重力与质量的比值大约是9.8N/kg．质量为1kg的物体受到的重力是9.8N．用G表示重力 ,m表示质量 ,比值用g表示 ,重力与质量的关系可以写成：G =mg ,其中g =9.8N/kg．重力的方向总是竖直向下19．如下列图 ,用弹簧测力计测一物体所受重力______N ,由图可知 ,物体所受重力为______N ,重力的施力物体是_______ .【答案】1.2 1.2 地球【解析】[1][2]测力计的分度值为0.2N ,所以物体的重力1.2N .[3]重力是由于地球吸引而受到的力 ,施力物体是地球 .20．对于整个物体,重力作用的表现就好似它作用在某一个点上 ,这个点叫做物体的________ .质地均匀、形状规那么的物体的重心在它的________ .【答案】重心几何中|心【解析】对于整个物体,重力作用的表现就好似它作用在某一个点上 ,这个点叫做物体的重心 .质地均匀、形状规那么的物体的重心在它的几何中|心 .三、作图题21．如下列图 ,物体静止在斜面上 ,O是它的重心 ,请在图中作出它所受重力的示意图．【答案】【解析】重力示意图就是将重力的大小、方向和作用点表示在图上；重力的方向是竖直向下 ,作用点在物体的重心 ,规那么物体的重心在其几何中|心处．解：O是物体的重心 ,重力的方向竖直向下 ,如下列图：．22．如下列图 ,货物随传送带一起加速斜向上运动 ,请画出货物所受摩擦力的示意图．〔_____〕【答案】【解析】货物受竖直向下的重力 ,垂直于传送带向上的支持力 ,平行于传送带向上的摩擦力 ,根据力的示意图作法作出摩擦力的示意图．过货物重心画平行于传送带向上的摩擦力 ,如下列图：23．山西老陈醋是中|国四大名醋之一 ,素有 "天下第|一醋〞的盛誉如下列图 ,一瓶山西老陈醋静止在水平桌面上 ,请画出它所受力的示意图 .【答案】【解析】瓶子静止在水平桌面上 ,受到重力和桌面的支持力作用 ,这两个力为一对平衡力 ,从瓶子的重心分别竖直向下和竖直向上画一条带箭头的线段 ,并标上G和F ,如图：工作：容易题 .失分原因：①受力分析不严谨 ,多分析力、少分析力；②作图不标准：两个力的长短不一样 ,没有标注力的名称 .24．如图 ,一辆重100N的小车 ,在B点用与水平方向成30°角、大小为40N的力斜向上拉 ,用力的示意图画出小车所受的拉力．〔_____〕【答案】【解析】根据题意知道 ,拉力的作用点在小车右边缘的B点 ,大小是40N ,方向与水平地面成30°角的斜向右上方 ,示意图如以下列图：第二课时一、单项选择题1．2021年奥运盛会即将在北京开幕 ,我国运发动将奋力拼搏 ,为国争光 ,在以下比赛工程中 ,有关运动和力的说法中不正确的选项是〔〕A．头球攻门 ,说明力可以改变物体的运动状态B．用力拉弓 ,说明力可以改变物体的形状C．用力向后划水 ,皮划艇才能前进 ,说明物体间力的作用是相互的D．百米冲刺后停了下来 ,是因为运发动的惯性消失了2．春晚节目中的创意表演<青春跃起来>熔歌舞、蹦床、灌篮等表演于一炉 ,展现了无奋斗、不青春的精神 .下面说法正确的选项是〔不计空气阻力〕〔〕A．运发动被蹦床弹起后在空中向上运动 ,受弹力和重力的作用B．运发动抱着篮球在空中运动 ,不做其他动作时 ,以人为参照物 ,球是静止的C．运发动灌篮后 ,球向下加速运动 ,主要是因为球具有惯性D．篮球从接触地面到离地反弹的整个过程中 ,机械能是守恒的3．关于力、运动和力的关系 ,以下说法正确的选项是〔〕A．受力物体一定不是施力物体B．相互不接触的物体之间 ,一定没有力的作用C．物体受到力的作用 ,运动状态一定会改变D．物体的运动状态改变 ,一定是受到了力的作用4．某人坐在行驶的汽车里 ,后背总向后紧贴着座椅的靠背 ,那么汽车的运动状态是〔〕A．匀速行驶B．加速行驶C．减速行驶D．正在拐弯5．以下现象中,能用惯性知识解释的是〔〕A．离弦的箭能继续飞行B．向上抛出的石头最|终落回地面C．自行车下坡时,即使不用力,速度也会越来越快D．加大油门时,汽车加速前进6．离弦飞出的箭 ,在飞行过程中 ,使箭继续飞行的施力物体是〔〕A．弦 B．箭 C．地球 D．不存在的7．我市校园足球赛正在进行中 ,小伟和小红运用所学物理知识比照赛中的一些现象进行分析 ,以下说法中全部正确的一组是〔〕①踢球时脚感到疼是因为物体间力的作用是相互的②踢出去的足球能继续向前飞行是由于惯性③足球在空中飞行时受到重力和向前的推力④空中飞行的足球 ,假设它所受的力全部消失 ,它将立即落地⑤足球在空中飞行过程中 ,运动状态发生改变A．①②③ B．①②④ C．②③④ D．①②⑤8．以下关于牛顿第|一定律获得的说法中正确的选项是〔〕A．在实验根底上 ,经分析推理得出的规律B．我们可以用实验得到验证C．是人们对日常生活经验的归纳总结D．从小车在斜面上滑下的实验探究中直接得出9．竖直向上抛出的小球 ,如果它上升到最|高点时 ,所受的力全部消失 ,那么小球将〔〕A．静止在最|高点 B．匀速直线下降C．匀速直线上升 D．先减速上升 ,后加速下降10．以下关于惯性的说法中正确的选项是〔〕A．质量大的物体惯性一定大B．速度大的物体惯性一定大C．跳远运发动助跑起跳是为了增大惯性D．航天员在宇航仓中没有惯性11．小|王推铅球 ,球离手后在空中运动的轨迹如图a所示 ,如果推出的铅球在上升到最|高点的一瞬间 ,不再受任何力的作用 ,那么球将( )A．在空中静止B．竖直向下落C．水平向右匀速直线运动D．继续沿原轨迹向下12．运动会的铅球赛场上 ,一位同学将一铅球奋力掷出 ,如果铅球飞行过程中一切外力消失．那么铅球将会〔〕A．继续做曲线运动B．立即悬停在太空中C．慢慢停下来D．立即做匀速直线运动13．以下关于牛顿第|一定律的表达正确的选项是〔〕A．牛顿第|一定律是直接由实验得出的B．牛顿第|一定律是没有事实根据的凭空想象C．牛顿第|一定律是牛顿总结了伽利略等人的研究成果 ,概括出的一条重要规律D．牛顿第|一定律认为物体总是保持静止和匀速直线运动状态二、填空题14．某同学竖直向上抛出一个小球 ,小球离开手以后还能继续运动的原因是___；在上升的过程中速度越来越慢的原因是___；在下降的过程中速度越来越快的原因是___ .15．一辆行驶的汽车车厢里挂着一个小球 ,当出现了如下列图的情景时 ,汽车在做_____〔选填 "加速〞 "匀速〞或 "减速〞〕运动；相对地面而言 ,假设小球在此时受到的所有力同时全部消失 ,那么小球将_____ .16．小明在操场上跑步 ,以他为参照物 ,旁边的树木是______选填〔 "运动〞或 "静止〞〕的．小明快速奔跑时不容易立即停下来 ,因为他具有______ .17．烧锅炉的时候 ,用铲子送煤 ,铲子往往并不进入灶内 ,而是停在炉前 ,煤就顺着铲子运动的方向进入灶内 ,为什么 ?用铲子送煤时 ,煤随铲子_____ ,当铲子突然在灶前停止运动 ,煤由于_____要保持原来的_____状态 ,继续沿着_____方向进入灶内.18．在反映古代战争的电视连续剧中 ,经常可以看到使用绊马索将敌方飞奔的马绊倒的场面 ,如下列图 .这是因为：当飞奔的马遇到绊马索时 ,马腿________下来 ,马的上身由于具有惯性 ,仍要向前________而摔倒 .(填 "停止〞或 "运动〞)19．行驶的汽车关闭了发动机后 ,由于受到________速度逐渐减慢 ,推出去的铅球 ,由于受到________ ,不断改变运动方向而做曲线运动．20．端午节赛龙舟是我国传统民俗 ,划桨手在鼓声的号令下 ,有节奏地向后划水 ,龙舟快速前进 ,以站在岸边的观众为参照物 ,龙舟是_____________的〔选填 "运动〞或 "静止〞〕 ,龙舟到达终点后 ,虽然划桨手停止划水 ,但由于_____________ ,龙舟仍会继续向前运动 . 21．洗手后用力甩手 ,用力把手上的水甩掉后 ,水滴最|终会落在地上 ,这是由于________的缘故：在航天飞行器中处于失重状态的宇航员 ,其身体________惯性( "没有〞或 "仍具有〞) .三、简答题22．地球在不停地由西向东自转 ,地球外表自转的速度约为465m/s．可是 ,人竖直向上跳起时 ,为什么总是落回到原地呢 ?23．如下列图 ,将一石块水平抛出后 ,针对小球的运动情况 ,说出两种现象 ,并应用所学的知识解释这两个现象．24．现在小汽车已经走进了许多家庭 ,而有些司机为图省事 ,开车时不系平安带 ,请用物理知识解释这样做是否平安___ ,并说明为什么____．25．踩到西瓜皮人会向后倾倒 ,被石头绊倒人会向前倾倒 ,为什么 ?26．如下列图 ,鸡蛋静止在硬纸片上 .迅速将硬纸片水平弹出 ,鸡蛋落入杯中 ,试利用惯性知识解释这一现象 .。

专项综合全练(一) 力的示意图类型一弹力的示意图1.如图1所示，手用10N的力压气球，气球会变形，画出气球对手的弹力的示意图。

图12.画出小球与被压缩的弹簧接触时受到的弹力的示意图。

图23.如图3所示，木块在两根细线拉力作用下处于静止状态，请作出木块所受拉力的示意图。

图3类型二重力的示意图4.如图4所示，画出大象所受重力的示意图。

图45.如图5所示是小明将重2.7N的排球拍离手后在空中飞行的情景，请画出此时排球受重力的示意图。

图56.如图6所示，一个质量分布均匀的环形创意台灯在水平灯座上静止，画出其所受重力的示意图。

图67.如图7所示，一个质量分布均匀的小球漂浮在水面上，请画出它的重力示意图。

图7类型三摩擦力的示意图8.请按要求完成下面作图。

在图8中的A点画出箱子在水平向左滑行过程中受到的摩擦力示意图。

图89.如图9，小明用双手握住轻质笔杆(笔杆粗糙)，其中右手向右滑动，另一只手不动，试作出笔杆对两手的摩擦力示意图。

图9类型四多力综合的示意图10.如图10所示，竖直墙壁上用细线悬挂重20N的球，请画出球所受的拉力和支持力的示意图。

图1011.飞盘狗是一项狗狗与人们配合的休闲体育运动，是由主人抛飞飞盘，宠物狗叼住飞盘的游戏.图11甲描述了一只重30N的狗狗跳向空中追逐飞盘的情景。

假设图中狗狗在空中匀速“飞行”，用0点表示狗狗的重心.G表示它受到的重力，F表示空气对它的作用力，请在图乙中画出该过程中狗狗的受力情况。

图1112.如图12，是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间，请画出此刻地面对他的支持力和摩擦力的示意图(A点是作用点)。

图1213.如图13所示物块正在光滑的水平面上向右滑动，并拉伸弹簧，画出物块受力的示意图(不计空气阻力)。

图1314.如图14光滑的水平面上叠放着甲、乙两物体，用5N的水平拉力F拉动物体乙，恰能使乙做匀速直线运动，请画出甲在水平方向受力的示意图(力的作用点画在0点)。
