Catia二维图面规范设置步骤

草图绘制(Sketcher) ：所有3D 零件的建立都必须由2D 的线架构开始，CATIA 提供方便的草图绘制(Sketcher)，让使用者方便及快速的建立2D 线架构。

进入草图绘制(Sketcher)的方法有下列几种：(1) 选择草图绘制(Sketcher)的图示然后点选欲绘图的参考平面(referenceplane)或是直接在历程树中指定参考平面。

(2) 选择草图绘制 (Sketcher)的图示然后选取平曲面为绘图平面。

或是先选曲平曲面再点选指令亦可。

(3) 快速的用鼠标双击草图的其中一个图素，即可回到绘制修改草图。

(4) 在曲面的Opened Body 中，按住【Ctrl 键】来多重选取。

选取两个边缘来定义水平及垂直的方向，然后选取平曲面再点选草图绘制 (Sketcher)的指令。

进入草图绘制(Sketcher)后,CATIA 会自动将视景旋转至正视的位置，画面如下：常用的草图绘制的选项设定：草图绘制的选项设定中，可以修改草图绘制的环境设定，协助我们建立草图。

进入选项设定的步骤为点选下拉菜单中的工具(Tools)→选项(Options)→机械设计(Mechanical Design)→草图绘制(Sketcher)，就可以进入选项设定。

可设定的选项有以下几种：(1)修改格点(Grid)：可修改格点(Grid)中的参数及选项。

主要设定总长(Primaryspacing)以及段数(Graduations)，设定完成后点选OK，即可回到草图绘制。

Display：设定是否显示网格线。

Snap to Point：设定是否要启动锁定格点。

Allow Distortions：设定水平(H)或垂直(V)方向是否使用不同间距的格点。

Primary spacing：指定等分格点的基准总长度。

Graduations：指定将基准总长度等分成的几段。

例如：将Primary spacing设定50mm，Graduations设定为10，则间格为5。

8
辅助视图（ 辅助视图（Auxiliary View） ）
该功能用于生成特定方向的向视图。步骤如下 步骤如下： 1）在视图工具条中选取Auxiliary View 2）确定投影平面：可做一条直线作为投影平面 可做一条直线作为投影平面；（如下图，图中直线为投影平面） 也可选取已有视图中的边作为投影平面，在适当位置点击鼠标左键确定方向线位 也可选取已有视图中的边作为投影平面 置。 3）在所需位置点击鼠标左键，即生成所需的视图 即生成所需的视图
19
快速生成多边形局部放大视图（ Profile） 快速生成多边形局部放大视图（Quick Detail View Profile）
快速生成多边形局部放大视图由二维视图计算生成，而多边形局部放大视图由三维零 快速生成多边形局部放大视图由二维视图计算生成 件计算生成，因此快速生成多边形局部放大视图比多边形局部放大视图生成速度快 因此快速生成多边形局部放大视图比多边形局部放大视图生成速度快。 该功能用于生成快速生成多边形局部放大视图。步骤如下： 该功能用于生成快速生成多边形局部放大视图 1）在局部放大图工具条中选取Quick Detail View Profile Quick Profile。 2）不断单击鼠标左键并移动鼠标做多边形 不断单击鼠标左键并移动鼠标做多边形，最后一点双击以结束多边形。 3）移动鼠标至所需位置，单击鼠标左键， ，即生成快速生成多边形局部放大视图。 4）将鼠标移至快速生成多边形局部放大视图虚线方框上 将鼠标移至快速生成多边形局部放大视图虚线方框上，或移至历史树快速生成多 边形局部放大视图上单击右键，选择Properties Properties项，可在View→ Scale and Orientation→ Scale下修改放大比例。 。其缺省放大比例为2：1。

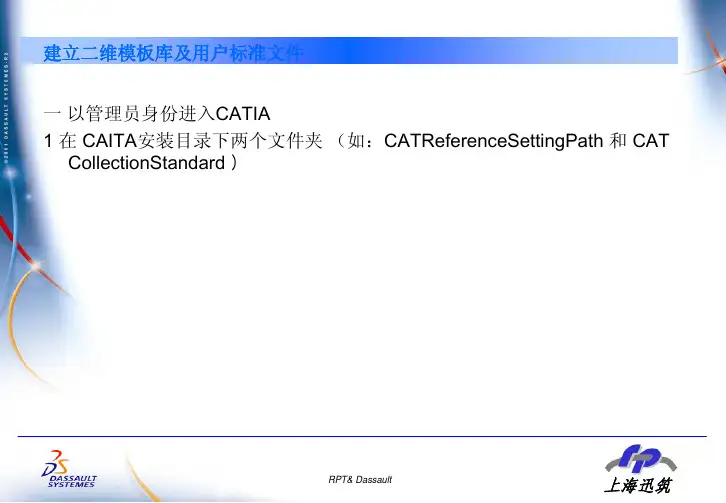

建立二维模板库及用户标准文件一以管理员身份进入CATIA1 在CAITA安装目录下两个文件夹（如：CATReferenceSettingPath 和CATCollectionStandard ）建立二维模板库及用户标准文件2 开始-程序-运行Envirement Editor将CATReferenceSettingPath及CATCollectionStandard两个参数值指定到先前新建的两个文件夹的目录。

具体方法如下：选中VR R18环境选中-右键-edit variable•将已经创建好的文件夹的目录复制到value栏下-ok •具体设置如下两项•设置完成后-保存-退出环境编辑器建立二维模板库及用户标准文件3 在桌面上复制CATIA启动图标一个，并在后面加“-admin”4 修改路径：右键复制的图标-属性-目标,在CNEXT.exe后面+空格+中杠+admin5 确定6 双击图标就可以允许管理员D:\DassaultSystemes\B18\intel_a\code\bin\CATSTART.exe -run "CNEXT.exe" -env C ATIA_P3.V5R18_1.B18 -direnv"d:\DassaultSystemes\CATEnv" –nowindow改为D:\DassaultSystemes\B18\intel_a\code\bin\CATSTART.exe -run "CNEXT.exe-admin"-env CATIA_P3.V5R18_1.B18 -direnv"d:\DassaultSystemes\CATEnv" –nowindowTOOLS>standard definition选择然后修改各项数值，建立二维模板库及用户标准文件修改，然后保存保存到（如：D:\DassaultSystemes\B18\CATCollectionStandard\drafting)当全部改好以后，也可将修改好的xml文件复制到CATIA安装目录下的drafting文件夹标准文件路径设置：D:\DassaultSystemes\B18\intel_a\resources\standard\drafting工程图标准图框和标题栏图纸保存到本机电脑硬盘的一个英文文件夹里。

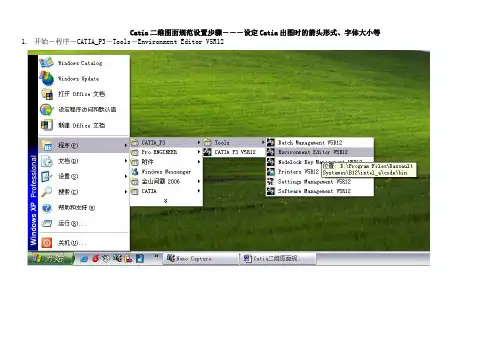

Catia二维图面规范设置步骤―――设定Catia出图时的箭头形式、字体大小等1.开始－程序－CATIA_P3－Tools－Environment Editor V5R122.出现“环境编辑器”，然后点“新建”，出现“新件环境”对话框，桌面上也会同时生成图标。

3.随后，环境编辑器里面会多出： Env001 User ……，选择Env001，会看到“名称”里的“CATReferenceSettingPath”和“CATCollectionStandard”对应的“值”是空的。

到Catia安装目录下新建CATReferenceSettingPath文件夹和CATCollectionStandard文件夹。

将各自文件夹路径填入“值”对应的空白4.关闭环境编辑器，要求保存时，选保存。

5.到桌面，在图标上点击右键，选择属性。

在目标栏里面的CNEXT.exe后面增加“ -admini”(注意：是空格+中短横杠+admini)，然后点应用，确定。

6.双击，打开Catia，出现的是管理员模式下打开的Catia。

选“工具”－“标准”这里，是关于具体设置的地方7.设置完后，点击“Save as New”，将设置结果保存至在“CATCollectionStandard”文件夹下新件的“drafting”文件夹下面。

假设取的文件名为“shiyx”。

整个设置过程结束。

8.今后双击，进入Catia。

投2维图时，在Stand下拉里面选择投图标准，就是刚才保存的文件名“shiyx”。

以后的尺寸标注等就会按照设置的形式。

9.标准设置完了，也不想随意更改了，则可以按照第5条，去掉原先在CNEXT.exe后面增加的“ -admini”。

反之，再加上“ -admini”即恢复设置功能。

另，理论上来说，公司在做某一个项目时，各成员投图所使用的stand文件，即上面的“shiyx”文件应该是同一个文件。

所以出图前，应统一此设置。
