解决CATIA工程图转成DWG后,在CAD中字体可编辑

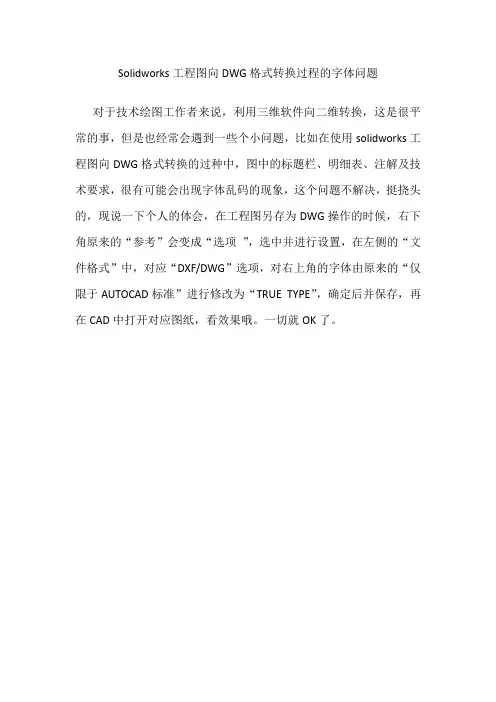

Solidworks工程图向DWG格式转换过程的字体问题对于技术绘图工作者来说，利用三维软件向二维转换，这是很平常的事，但是也经常会遇到一些个小问题，比如在使用solidworks工程图向DWG格式转换的过种中，图中的标题栏、明细表、注解及技术要求，很有可能会出现字体乱码的现象，这个问题不解决，挺挠头的，现说一下个人的体会，在工程图另存为DWG操作的时候，右下角原来的“参考”会变成“选项”，选中并进行设置，在左侧的“文件格式”中，对应“DXF/DWG”选项，对右上角的字体由原来的“仅限于AUTOCAD标准”进行修改为“TRUE TYPE”，确定后并保存，再在CAD中打开对应图纸，看效果哦。

一切就OK了。

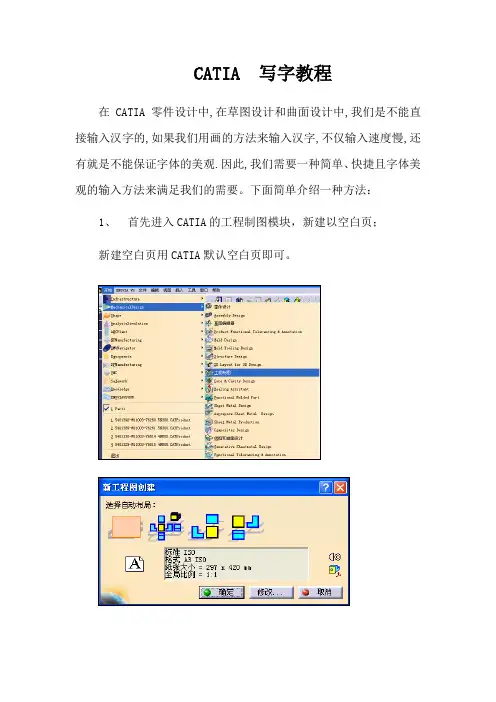

CATIA 写字教程
在CATIA零件设计中,在草图设计和曲面设计中,我们是不能直接输入汉字的,如果我们用画的方法来输入汉字,不仅输入速度慢,还有就是不能保证字体的美观.因此,我们需要一种简单、快捷且字体美观的输入方法来满足我们的需要。

下面简单介绍一种方法：
1、首先进入CATIA的工程制图模块，新建以空白页；
新建空白页用CATIA默认空白页即可。

2、输入字体；
找到“标注”工具栏中的“文本”工具，点击图标，然后在图纸框中左键单击，弹出输入字体对话框，字体和大小根据自己需要选择，下例选的“LiSu”“10.0”。

3、保存；
将编辑完的文本另存为“*.ig2”格式，
4、打开文件
5、复制文字；
有鼠标左键框选字体，选定后字体颜色变红，在字体上点击右键“复制”。

6、将字体导入草图；
在“开始”菜单中选择“零件设计”，将模块切换的零件设计模
块中，以“XY平面”进入草图，将刚才复制的字体进行粘贴。

文字粘贴两种方法，a、在历史树上的草图上点击右键，弹出菜单，选择“粘贴”即可；b、直接用快捷键“Ctrl+V”。

文字位置的调整：左键框选字体，然后通过将左键移到字体上面，压住左键不放，拖动鼠标字体将随着移动。

7、文字后其处理；
可以将“LiSu”形式的文字进行拉伸实体，效果如下：
本教程简单介绍了一种简单实用的CATIA 写字方法，此种方法生成的字体文件占用空间比较大，操作较慢，但它能够满足我们设计零件时零件表面上所加字体的美观。

当您输入DXF/DWG 工程图文件时，SolidWorks 可准确显示AutoCAD 字体，即使您的计算机上没有安装AutoCAD。

SolidWorks 已添加了True Type 字体以支持常用的AutoCAD 字体。

字体使用位于\Data\drawFontMap.txt 中的默认映射文件被映射。

在默认映射文件中，左列列举源工程图中的AutoCAD SHX 或True Type 字体。

右列列举AutoCAD 工程图文字在新的SolidWorks 工程图中被映射到的SolidWorks 或Windows True Type 字体。

您可根据需要编辑映射文件。

当将额外的AutoCAD 字体映射到SolidWorks 或Windows True Type 字体时，注意以下情况：两个字体列表必须是简单的字体名称，无扩展名。

SolidWorks 或Windows True Type 字体必须在操作系统的\Fonts 目录中可用。

例如，对于Windows NT 和Windows 2000，此为系统驱动器：\WinNT\Fonts；而对于Windows 9x，此为系统驱动器：\Windows\Fonts。

如果True Type 字体不可用，SolidWorks 工程图文件默认字体将被使用。

SolidWorks 或Windows True Type 字体还可使用于SolidWorks 原始文件中。

当您保存SolidWorks 文件为DXF 或DWG 文件时，您可使用drawFontMap.txt 映射文件将任何SolidWorks 或Windows True Type 字体反转映射到AutoCAD SHX 或True Type 字体。

当工程图文件在AutoCAD 中打开时，将使用确切的字体- 不需要替换的默认字体。

这将改进工程图文件的视觉真实感。

看了SolidWorks帮助文件，你是否已经明白了！如果你已经知道如何行动了，下面的就不用看了。

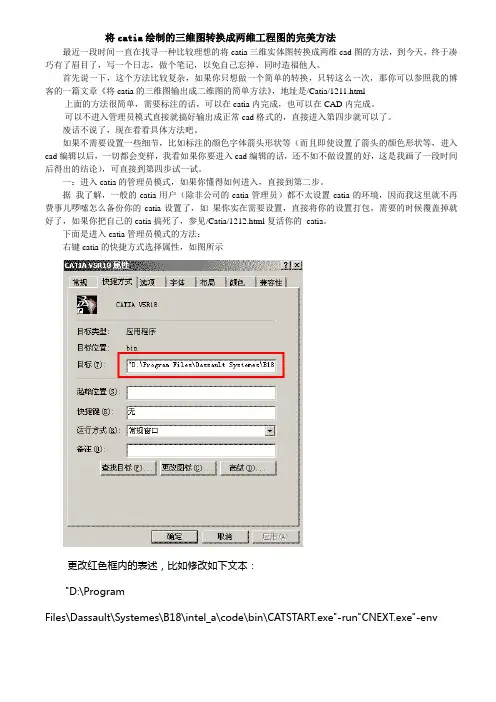

将catia绘制的三维图转换成两维工程图的完美方法最近一段时间一直在找寻一种比较理想的将catia三维实体图转换成两维cad图的方法，到今天，终于凑巧有了眉目了，写一个日志，做个笔记，以免自己忘掉，同时造福他人。

首先说一下，这个方法比较复杂，如果你只想做一个简单的转换，只转这么一次，那你可以参照我的博客的一篇文章《将catia的三维图输出成二维图的简单方法》，地址是/Catia/1211.html上面的方法很简单，需要标注的话，可以在catia内完成，也可以在CAD内完成。

可以不进入管理员模式直接就搞好输出成正常cad格式的，直接进入第四步就可以了。

废话不说了，现在看看具体方法吧。

如果不需要设置一些细节，比如标注的颜色字体箭头形状等（而且即使设置了箭头的颜色形状等，进入cad编辑以后，一切都会变样，我看如果你要进入cad编辑的话，还不如不做设置的好，这是我画了一段时间后得出的结论），可直接到第四步试一试。

一：进入catia的管理员模式，如果你懂得如何进入，直接到第二步。

据我了解，一般的catia用户（除非公司的catia管理员）都不太设置catia的环境，因而我这里就不再费事儿啰嗦怎么备份你的catia设置了，如果你实在需要设置，直接将你的设置打包，需要的时候覆盖掉就好了，如果你把自己的catia搞死了，参见/Catia/1212.html复活你的catia。

下面是进入catia管理员模式的方法：右键catia的快捷方式选择属性，如图所示更改红色框内的表述，比如修改如下文本："D:\ProgramFiles\Dassault\Systemes\B18\intel_a\code\bin\CATSTART.exe"-run"CNEXT.exe"-envCATIA.V5R18.B18-direnv"C:\Documents and Settings\All Users\Application Data\DassaultSystemes\CATEnv"-nowindow修改为"D:\Program Files\Dassault Systemes\B18\intel_a\code\bin\CATSTART.exe" -run "CNEXT.exe -admin" -env CATIA.V5R18.B18 -direnv "C:\Documents and Settings\All Users\Application Data\DassaultSystemes\CATEnv" -nowindow修改过后启动catia就自动进入管理员模式，catia启动比较慢，等一下就到了。

ProE工程图转AUTOCAD的解决线宽的技巧PRO/E工程图转到CAD中,总是出现这样那样的毛病PRO/E毕竟是国外的软件,和国内的一些标准有很大的不同,eg:工程图的线宽都一样,图层分得也不是很清楚,等等要想解决这些问题,你只需将config.pro中的intf_out_layer 的值设为part_layer就好啦!工程图转成DXF格式后,在CAD中你就可以随意编辑线宽啦!PROE工程图中使用GB2312仿宋体的方法在drawing>>advanced>>draw setup>>modify val 中设置，在Drawing-Detail-Modify-Text-Text height中可以修改字体大小，至于字体，2000i 支持TrueType字体。

1.如果想直接调用windows系统的字体，在config.pro按如下的方法设置pro_font_dir C:WINNTFonts（假设win2k系统装在c盘）C:WINdowsFonts（假设winXP系统装在c盘）2.如果想默认就是仿宋体，就在dtl文件里面设置为：default_font simfang注：1、2两条配合使用的。

使用图纸设置文件（Drawing Setup Files）图纸设置文件和config.pro 文件类似，它可以控制图纸的很多属性，就象config.pro 文件控制当前Pro/Esession 的很多属性一样。

图纸设置文件和config.pro 文件的主要不同是：config.pro 文件控制当前的整个Pro/Esession，而每一张图纸都可以有自己的图纸设置文件，两张不同的图纸的图纸设置文件可能完全不同。

下面介绍如何修改图纸设置文件以及如何使用一个图纸设置文件作为你新建图纸后的缺省的参数设置。

步骤要修改图纸设置选项，从DRAWING 菜单选择Advanced, Set Up, Draw Setup ，然后从DTL SETUP菜单选择Modify Val 。

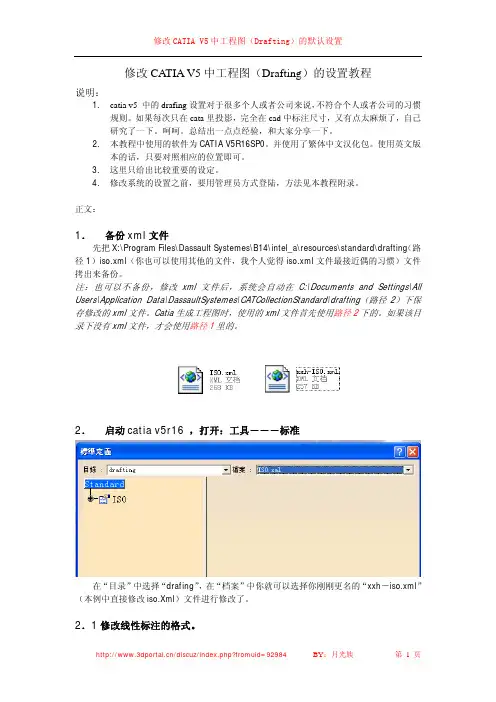

修改CATIA V5中工程图（Drafting）的设置教程说明：1. catia v5 中的drafing设置对于很多个人或者公司来说，不符合个人或者公司的习惯规则。

如果每次只在cata里投影，完全在cad中标注尺寸，又有点太麻烦了，自己研究了一下。

呵呵。

总结出一点点经验，和大家分享一下。

2. 本教程中使用的软件为CATIA V5R16SP0。

并使用了繁体中文汉化包。

使用英文版本的话，只要对照相应的位置即可。

3. 这里只给出比较重要的设定。

4. 修改系统的设置之前，要用管理员方式登陆，方法见本教程附录。

正文：1．备份xml文件先把X:\Program Files\Dassault Systemes\B14\intel_a\resources\standard\drafting（路径1）iso.xml（你也可以使用其他的文件，我个人觉得iso.xml文件最接近偶的习惯）文件拷出来备份。

注：也可以不备份，修改xml文件后，系统会自动在C:\Documents and Settings\All Users\Application Data\DassaultSystemes\CATCollectionStandard\drafting（路径2）下保存修改的xml文件。

Catia生成工程图时，使用的xml文件首先使用路径2下的。

如果该目录下没有xml文件，才会使用路径1里的。

2．启动catia v5r16 ，打开：工具―――标准在“目录”中选择“drafing”，在“档案”中你就可以选择你刚刚更名的“xxh－iso.xml”（本例中直接修改iso.Xml）文件进行修改了。

2．1修改线性标注的格式。

如图所示，在样式――长度/距离维中，就是线性标注的设定。

2.1.1数目即尺寸标注的文字。

a.方向参考：文字的参考方向为尺寸线b.位置：文字的位置，分别为：自动、在内部、在外部c.垂直偏移：区别见下图2.1.2尺寸线设定a. 表现方式：b. 颜色：一般也只修改此项。

解决solidworks工程图转CAD图纸汉字乱码的问题我们在solidworks工程图转dwg文件时经常出现汉字乱码的问题，现在给大家分享一个小工具，可以解决这一问题，大家下载帖子附件的压缩文件。

然后按照下面的步骤来操作：1.打开压缩文件,分别处理（注意这里的格式是默认安装的格式，如果你安装位置发生变化，需要将文件放到相应的位置。

）a)复制"drawfontmap.txt"文件到"C:\ProgramFiles\SolidWorks\data"b)复制"HZFS.shx" 文件到"C:\ProgramFiles\ACAD2000\FONTS "c)复制"SolidWorks to dwg.txt"到一个目录,这里复制到"d:\SolidWorks files"2.打开SolidWorks工程图文件3.检查必要条件:工具---选项检查一下工程图中的文字设置是否为"仿宋_GB2312"登录/注册后可看大图4.文件另存为：dwg文件5.选项设置：click"选项",按照下图进行设置，注意"映射文件"，其他的项目按照图设置即可。

“版本”可以设定为“R2000~R2002”，随意。

"确定"对话框,返回.登录/注册后可看大图说明：以上的设置只需设置一次即可，不必每次都进行“选项”设置6.保存DWG文件.通过上面的操作就可以解决一般的solidworks工程图转cad汉字出现乱码的问题了。

solidworks工程图转cad图纸工具下载地址：。

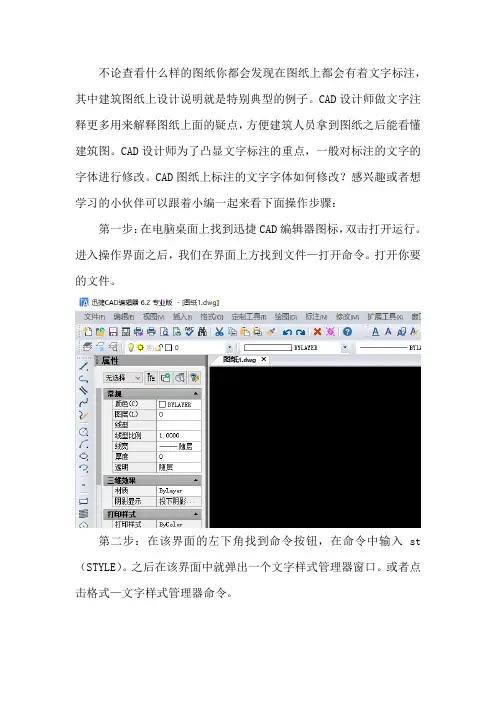

不论查看什么样的图纸你都会发现在图纸上都会有着文字标注，其中建筑图纸上设计说明就是特别典型的例子。

CAD设计师做文字注释更多用来解释图纸上面的疑点，方便建筑人员拿到图纸之后能看懂建筑图。

CAD设计师为了凸显文字标注的重点，一般对标注的文字的字体进行修改。

CAD图纸上标注的文字字体如何修改？感兴趣或者想学习的小伙伴可以跟着小编一起来看下面操作步骤：
第一步：在电脑桌面上找到迅捷CAD编辑器图标，双击打开运行。

进入操作界面之后，我们在界面上方找到文件—打开命令。

打开你要的文件。

第二步：在该界面的左下角找到命令按钮，在命令中输入st （STYLE）。

之后在该界面中就弹出一个文字样式管理器窗口。

或者点击格式—文字样式管理器命令。

第三步：在弹出的窗口内，我们找到文本度量，我们可以在这里面对输入的文字进行固定高度、倾斜角进行设置。

之后我们点击文本文字—组名设置字体。

第四步：设置完成之后，我们在点击界面上方的绘图—多行文本进行输入想要编辑的文字，你设置的字体就会显示在图纸上。

到此，小编今天的分享就要结束了，CAD中如何修改图纸上字体你们学会没？不懂之处可以按照上边的操作在自己的电脑上操作一遍，希望能够帮助到大家！。

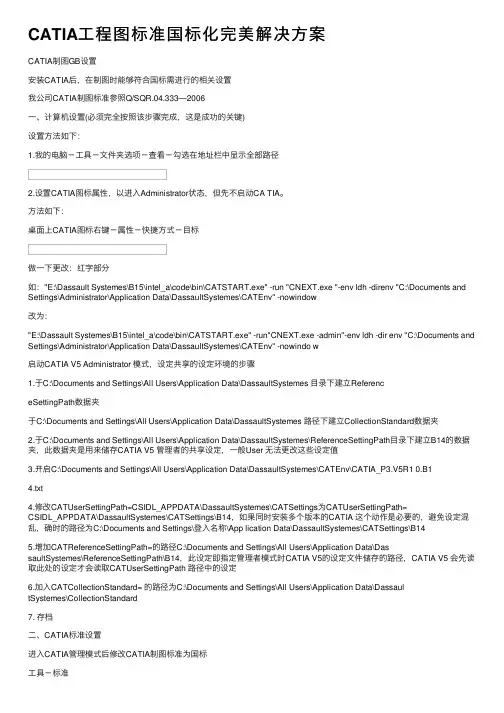

CATIA⼯程图标准国标化完美解决⽅案CATIA制图GB设置安装CATIA后，在制图时能够符合国标需进⾏的相关设置我公司CATIA制图标准参照Q/SQR.04.333—2006⼀、计算机设置(必须完全按照该步骤完成，这是成功的关键)设置⽅法如下：1.我的电脑－⼯具－⽂件夹选项－查看－勾选在地址栏中显⽰全部路径2.设置CATIA图标属性，以进⼊Administrator状态，但先不启动CA TIA。

⽅法如下：桌⾯上CATIA图标右键－属性－快捷⽅式－⽬标做⼀下更改：红字部分如："E:\Dassault Systemes\B15\intel_a\code\bin\CATSTART.exe" -run "CNEXT.exe "-env ldh -direnv "C:\Documents and Settings\Administrator\Application Data\DassaultSystemes\CATEnv" -nowindow改为："E:\Dassault Systemes\B15\intel_a\code\bin\CATSTART.exe" -run"CNEXT.exe -admin"-env ldh -dir env "C:\Documents and Settings\Administrator\Application Data\DassaultSystemes\CATEnv" -nowindo w启动CATIA V5 Administrator 模式，设定共享的设定环境的步骤1.于C:\Documents and Settings\All Users\Application Data\DassaultSystemes ⽬录下建⽴ReferenceSettingPath数据夹于C:\Documents and Settings\All Users\Application Data\DassaultSystemes 路径下建⽴CollectionStandard数据夹2.于C:\Documents and Settings\All Users\Application Data\DassaultSystemes\ReferenceSettingPath⽬录下建⽴B14的数据夹，此数据夹是⽤来储存CATIA V5 管理者的共享设定，⼀般User ⽆法更改这些设定值3.开启C:\Documents and Settings\All Users\Application Data\DassaultSystemes\CATEnv\CATIA_P3.V5R1 0.B14.txt4.修改CATUserSettingPath=CSIDL_APPDATA\DassaultSystemes\CATSettings为CATUserSettingPath=CSIDL_APPDATA\DassaultSystemes\CATSettings\B14，如果同时安装多个版本的CATIA 这个动作是必要的，避免设定混乱，确时的路径为C:\Documents and Settings\登⼊名称\App lication Data\DassaultSystemes\CATSettings\B145.增加CATReferenceSettingPath=的路径C:\Documents and Settings\All Users\Application Data\DassaultSystemes\ReferenceSettingPath\B14，此设定即指定管理者模式时CATIA V5的设定⽂件储存的路径，CATIA V5 会先读取此处的设定才会读取CATUserSettingPath 路径中的设定6.加⼊CATCollectionStandard= 的路径为C:\Documents and Settings\All Users\Application Data\DassaultSystemes\CollectionStandard7. 存档⼆、CATIA标准设置进⼊CATIA管理模式后修改CATIA制图标准为国标⼯具－标准更改类别为drafting 直接修改⽂件ISO.xml需要修改的有：样式、常规、修饰和维，其他可以默认ISO1. 样式其中（1）修改A4 ISO为常⽤的纵向(2) 修改长度/距离、⾓度、半径、直径等Symbols中Symbol1和Symbol2箭头Type为FilledArrow，Font中Size为4（3）修改⽂字（3.1）更改字⼤⼩为常⽤4号字(3.2)更改字间间隙,否则字间隙较⼩。

E-mail:****************capvidiaBatch TranslationFormatWorks batch translation is designed tosimplify and automate translation of largeassemblies and multiple CAD data sets (e.g.large CATIA models). Batch translation isperformed automatically. It is controlled from asingle window allowing you to manage thetranslation process, monitor the progress, andanalyze results. Batch translation is fullyautonomous and will automatically recover incase of an unexpected error or crash. A reportshows the translation results classified into thefollowing categories: solid, non-solid and modelwith errors (specifying amount and type oferror).Feature T ranslationComplex CAD models imported throughFormatWorks can be simplified into entities thatare recognized as SolidWorks features. Forexample, a complex NURBS representation canbe automatically converted to an analyticaldefinition such as plane, cylinder, sphere, coneor SOR (Surface of Revolution). Thissignificantly reduces the size of the original CADmodel and results in a much higher success ratefor automatic feature recognition. FormatWorksgives you the possibility to recognize morefeatures automatically to make imported CADmodels fully editable in SolidWorks.Batch Mode Control WindowPreview, Select, TranslateFormatWorks preview is especially useful for importinglarge models or complex assemblies. The imported part isfirst opened in a graphical preview window providingzoom, rotate and pan operations on the model. A projecttree shows the entire model structure with direct accessto each model entity. Select the model entities you wantby picking them from the 3D model, using the projecttree, or color based filtering. The selected parts aredirectly translated into SolidWorks leaving the restbehind. This allows you to translate only the informationneeded for your work, saving significant time andcomputer resources. Your models are light and easilymanageable in SolidWorks.Assembly 1.5GB. PreviewPart in SolidWorksSelectCopy into to separate documentEmail:***************Capvidia NA LLCMobile: 507 276 2379Phone: 507 794 5447E-mail:******************Phone: 949-910-2916E-mail:******************Capvidia NA LLCIrvine, CAYM3 Ltd.Nakahara-kuKawasaki-shi,Kanagawa-ken 211-0036JapanT el&Fax +81-(0)44-751-6076*******************100004, China: + 86-10-65610249********************Auxiliary G eometry a nd L CSFormatWorks g ives y ou t he p ossibility t o i mportfrom s upported C AD f ormats a n A uxiliaryGeometry s uch a s, 2D s ketches, f eature b asedsketches a nd L ocal C oordinate S ystems t o m ake afully e ditable m odel i n S olidWorks.CATIA V 5 *)CATIA V 4ProE W ildfire *)ProE C reo *)UGS, N X*)Inventor 2014IGES SolidEdge STEP A 203/A214/242*)ACIS VDA-FS 3DPDF*) A lso P roduct M anufacturing I nformationManual RepairThe manual repair process has never been simpler. FormatWorks provides an optimal workflow to correct errors that cannot be repaired automatically. The model is first analyzed and errors are classified into different types and grouped in the error tree.Errors categories:·Gaps ·Ledges ·Overlaps·T-connections ·Open contours FormatWorks gives you tools to isolate faulty entities and neighbors in a separate document. All manual operations are intuitive and easy to use. FormatWorks special functions such as: surface recreation, surface creation, surface merge, surface trimming, and surface splitting extend the SolidWorks tools allowing you to repair very complex geometry or topology errors. After the repair is completed, FormatWorks inserts the repaired entities back into the original model and automatically updates it.Automatic RepairAutomatic repair & healing is an integral part of the FormatWorks data translation process. FormatWorks identifies over 70 different errors and repairs themautomatically using specialized proprietary algorithms. Geometry and topology definitions are verified and corrected so that the imported model can form awatertight solid in SolidWorks. This process is controlled and always performed within the model tolerance to ensure that the model is not deformed or altered from the original definition.FormatWorks s aves t ime a nd m aximizes y our p roductivityFormatWorksFormatWorks s olves f rustrating d ata i ncompatibility p roblems o ccurring d uring i mport o f 3D models i nto S olidWorks s uch a s: 1000+ s urfaces t hat d o n ot k nit, m odel d eformation, s urface explosion . I t s eamlessly i mports n ative d ata f ormats n ot s upported i n S olidWorks a nd p erforms necessary r epairs t o f orm v alid a nd e ditable s olid m odels.Data FormatsImport ExportDirect import into SolidWorksImport over FormatWorksUpdate of original geometryManual Repair WorkflowPMI from CATIA V5 native file displayed directly onimported SolidWorks modelMBD (Mod e l Based Definition) SupportThe PMI (Product Manufacturing Information) stored together with 3D models native CAD models (CATIA V5, UGX and Pro/E) is now easily accessible for SolidWorks users. FormatWorks will import the 3D model together with all related annotations and dimensions providing essential manufacturing information about tolerances, finishing surface quality, and other manufacturing specific parameters. The PMI information is displayed directly on the imported into SolidWorks 3D model and can be stored together with the 3D CAD data in native SolidWor k s file format.RepairRepairOriginal model updated with the repaired partExport to separate documentError extracted with neighbors into a separate documentError ClassificationError classified as an open contour+ ++ ++ -+ -+ -+ -+ ++ -+ ++ ++ +- +。

关于SOLIDWORKS工程图转DWG格式图纸后字体大小变化问题
在很多时候，尤其是不同公司产业交流的时候需要发送图纸，但当某一方缺失软件的是就需要将二维的图纸都转成DWG格式。

而许多的工程师在SOLIDWORKS工程图转换的时候会发现转换后dwg格式的图纸会有一定的变形，或字体大小不一或出现乱码等情况。

不时要炸开图纸来保证图纸的格式一致，面对这种情况少量的图纸可以以此方法来解决，但面对大量的图纸问题该如何解决呢？
其实出现这种问题的根本原因是转化过程中两者字体识别不一致导致的，因此我们需要修改对应的字体识别来根治这一问题。

首先在SOLIDWORKS的文件位置中找到字体管理的文本
将其复制到桌面进行备份，修改完成后在复制到原始位置进行替换
第一列代表转化后的字体，第二列代表SOLIDWORKS的字体，第三列代表两者的比例关系。

加入对应的字体名称。

将字体名称填充至文档当中。

文档保存后放置原始位置进行替换。

再次使用SOLIDWROKS工程图进行转化即可得到正常字体显示。

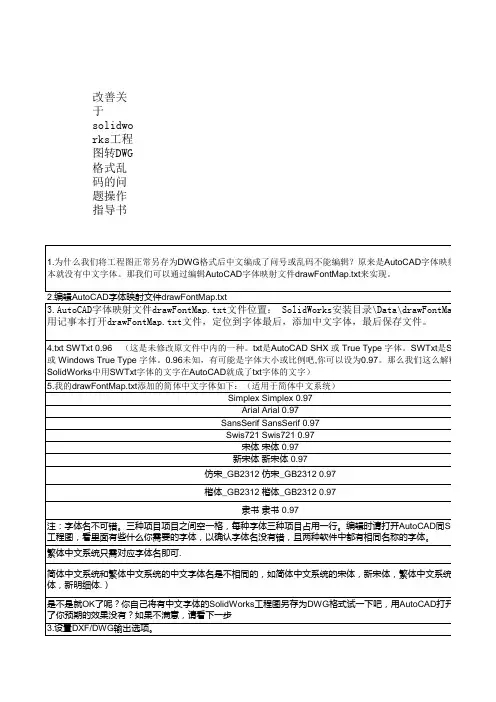

总结：为什么我们将工程图正常另存为DWG格式后中文编成了问号或乱码不能编辑？原来是AutoCAD字体映射文件中根本就没有中文字体。

那我们可以通过编辑AutoCAD字体映射文件drawFontMap.txt来实现。

编辑AutoCAD字体映射文件drawFontMap.txtAutoCAD字体映射文件drawFontMap.txt文件位置：SolidWorks安装目录\Data\drawFontMap.txt用记事本打开drawFontMap.txt文件，定位到字体最后，添加中文字体，最后保存文件。

txt SWTxt 0.96（这是未修改原文件中内的一种。

txt是AutoCAD SHX 或True Type 字体。

SWTxt是SolidWorks 或Windows True Type 字体。

0.96未知，有可能是字体大小或比例吧,你可以设为0.97。

那么我们这么解释：在SolidWorks中用SWTxt字体的文字在AutoCAD 就成了txt字体的文字）我的drawFontMap.txt添加的简体中文字体如下：（适用于简体中文系统）Simplex Simplex 0.97Arial Arial 0.97SansSerif SansSerif 0.97Swis721 Swis721 0.97宋体宋体0.97新宋体新宋体0.97仿宋_GB2312 仿宋_GB2312楷体_GB2312 楷体_GB2312 0.97隶书隶书0.97注：字体名不可错。

三种项目项目之间空一格，每种字体三种项目占用一行。

编辑时请打开AutoCAD同SolidWorks工程图，看里面有些什么你需要的字体，以确认字体名没有错，且两种软件中都有相同名称的字体。

繁体中文系统只需对应字体名即可简体中文系统和繁体中文系统的中文字体名是不相同的，如简体中文系统的宋体，新宋体，繁体中文系统是明细体，新明细体.）是不是就OK了呢？你自己将有中文字体的SolidWorks工程图另存为DWG格式试一下吧，用AutoCAD打开看看达到了你预期的效果没有？如果不满意，请看下一步设置DXF/DWG输出选项。

当您输入DXF/DWG 工程图文件时，SolidWorks 可准确显示AutoCAD 字体，即使您的计算机上没有安装AutoCAD。

SolidWorks 已添加了True Type 字体以支持常用的AutoCAD 字体。

字体使用位于\Data\drawFontMap.txt 中的默认映射文件被映射。

在默认映射文件中，左列列举源工程图中的AutoCAD SHX 或True Type 字体。

右列列举AutoCAD 工程图文字在新的SolidWorks 工程图中被映射到的SolidWorks 或Windows True Type 字体。

您可根据需要编辑映射文件。

当将额外的AutoCAD 字体映射到SolidWorks 或Windows True Type 字体时，注意以下情况：两个字体列表必须是简单的字体名称，无扩展名。

SolidWorks 或Windows True Type 字体必须在操作系统的\Fonts 目录中可用。

例如，对于Windows NT 和Windows 2000，此为系统驱动器：\WinNT\Fonts；而对于Windows 9x，此为系统驱动器：\Windows\Fonts。

如果True Type 字体不可用，SolidWorks 工程图文件默认字体将被使用。

SolidWorks 或Windows True Type 字体还可使用于SolidWorks 原始文件中。

当您保存SolidWorks 文件为DXF 或DWG 文件时，您可使用drawFontMap.txt 映射文件将任何SolidWorks 或Windows True Type 字体反转映射到AutoCAD SHX 或True Type 字体。

当工程图文件在AutoCAD 中打开时，将使用确切的字体- 不需要替换的默认字体。

这将改进工程图文件的视觉真实感。

看了SolidWorks帮助文件，你是否已经明白了！如果你已经知道如何行动了，下面的就不用看了。
