CATIA工程图尺寸标注工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。
CATIA V5软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。
8.3.1 尺寸标注尺寸标注指的是在工程图上标注不同的尺寸，包括长度、直径、螺纹、倒角等等。
CATIA V5软件中主要的尺寸标注有：智能标注、累积标注、堆栈标注、长度/距离标注、角度标注、半径标注、直径标注、倒角标注、螺纹标注、坐标标注等等。
1.智能标注智能标注可以根据图形的不同而自动识别合适的标注方式，它能产生长度、角度、直径等的标注。
操作步骤如下：单击工具栏中【Dimensions】（智能标注）图标，然后单击图上的直线，自动标注出直线的长度，鼠标再单击窗口中任意位置，尺寸标注完成。
也可以在【Tools Palette】工具栏中选择标注的尺寸样式。
单击两条边，若两边平行，则系统自动标注出这两条边之间的距离。
若两条边不平行，则系统自动标注出这两条边的角度。
单击圆或圆弧，系统自动标注出它们的直径或半径。
也可以右键选择标注方式。
尺寸标注后，左键选择尺寸线移动则可以移动整个尺寸的位置，左键选择尺寸字移动则可以在尺寸线范围内移动尺寸字。
选择尺寸右击弹出菜单，选择其中的特性选项，在随后的对话框中可以修改尺寸字的大小或尺寸样式等。
如图8.50所示的轴套的尺寸标注就是全部采用智能标注方法标注的。
图8.50 智能标注2.累积标注累积标注指的是先确定一个起始边，所有标注的尺寸数值都是从这个起点累积起来的。
操作步骤如下：以曲轴的工程图为例。
单击工具栏中【Cumulated Dimensions】（累积标注）图标，先单击图上的一条边作为累积标注的起始边，系统自动会将起始边用圆圈标示。
再单击第二条边，标注出两边的距离。
如图8.51所示。
图8.51 标注第一个尺寸接着再单击第三条边，标注第二个尺寸。
以此类推，可以连续标注多个尺寸，在窗口空白处单击左键即结束尺寸的标注。
Catia工程图图框使用说明CATIA工程图图框使用说明1. 本图框是使用VBscript语言写的宏程序,按宏的启用方式启用。
2. 使用之前先把“标题栏_CIMC.CATScript”和“标题栏_CIMC_CN.CATScript”两个文件复制并放置到如下路径下:X:\XXXXX\Dassault Systemes\B14\intel_a\VBScript\FrameTitleBlock “标题栏_CIMC.CATScript”是为英文操作界面准备的～“标题栏_CIMC_CN.CATS cript”是为汉语操作界面准备的。
使用方法由一个示例演示如下: 3.第一步:打开一个model。
第二步:建立空白工程图。
新建?Drawing,在弹出的New Drawing对话框里～标准选择ISO～图纸型号选择A3或A4～其他也可以～没有任何影响,视图布置一个是横放～一个是竖放～这里要注意:总成图一定不要竖放:否则没有明细表。
第三步:导进一个视图,一般应是正视图～它决定了整幅图纸的比例,第四步:调整第一个视图的比例～在Front View的右件菜单里找属性?比例。
然后激活Sheet.1,双击,。
第五步:按ALT + F8键～启用宏。
第一行指定刚才那两个文件的放置路径,在下面的宏程序列表中选中刚才放置的文件,注意英语、汉语操作界面的区别,～运行。
1第六步:添加工程图里的其他元素。
4. 工程图框里的信息和model是不能动态的关联的～当修改了model后～需要删除旧的图框～重新执行一遍宏。
为了提高效率～可以仅删除可能变动的项目～重新执行一遍宏。
选中对象～Delete即可删除～可框选。
在新建工程图的对话框里～图纸类型,A1、A2、A3等,不重要～重要的是放置方式～总5.成图不要竖着放置,传统A4方式,～否则出不了明细栏。
零件图也可以横着放置～没有影响。
6. 已经试过～V5R14版本是不能计算model的质量的～所以图框中不能正常显示质量,V5R18可以。
CA TIA工程图尺寸标注工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。
CATIA V5软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。
8.3.1 尺寸标注尺寸标注指的是在工程图上标注不同的尺寸，包括长度、直径、螺纹、倒角等等。
CATIA V5软件中主要的尺寸标注有：智能标注、累积标注、堆栈标注、长度/距离标注、角度标注、半径标注、直径标注、倒角标注、螺纹标注、坐标标注等等。
1.智能标注智能标注可以根据图形的不同而自动识别合适的标注方式，它能产生长度、角度、直径等的标注。
操作步骤如下：单击工具栏中【Dimensions】（智能标注）图标，然后单击图上的直线，自动标注出直线的长度，鼠标再单击窗口中任意位置，尺寸标注完成。
也可以在【Tools Palette】工具栏中选择标注的尺寸样式。
单击两条边，若两边平行，则系统自动标注出这两条边之间的距离。
若两条边不平行，则系统自动标注出这两条边的角度。
单击圆或圆弧，系统自动标注出它们的直径或半径。
也可以右键选择标注方式。
尺寸标注后，左键选择尺寸线移动则可以移动整个尺寸的位置，左键选择尺寸字移动则可以在尺寸线范围内移动尺寸字。
选择尺寸右击弹出菜单，选择其中的特性选项，在随后的对话框中可以修改尺寸字的大小或尺寸样式等。
如图8.50所示的轴套的尺寸标注就是全部采用智能标注方法标注的。
图8.50 智能标注2.累积标注累积标注指的是先确定一个起始边，所有标注的尺寸数值都是从这个起点累积起来的。
操作步骤如下：以曲轴的工程图为例。
单击工具栏中【Cumulated Dimensions】（累积标注）图标，先单击图上的一条边作为累积标注的起始边，系统自动会将起始边用圆圈标示。
再单击第二条边，标注出两边的距离。
如图8.51所示。
图8.51 标注第一个尺寸接着再单击第三条边，标注第二个尺寸。
以此类推，可以连续标注多个尺寸，在窗口空白处单击左键即结束尺寸的标注。

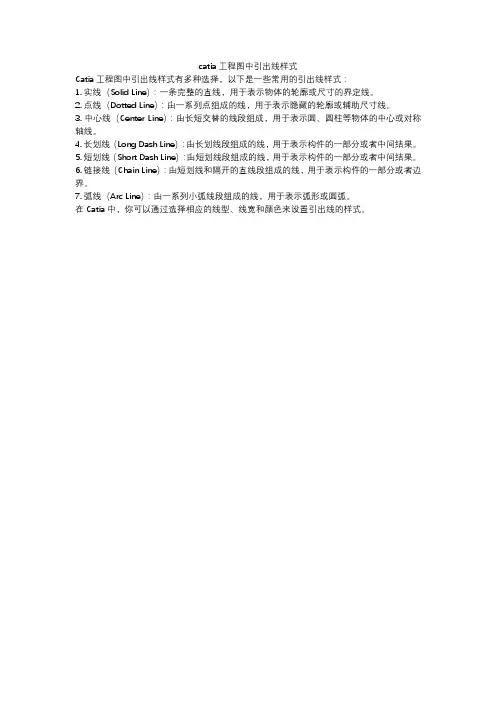

catia工程图中引出线样式
Catia工程图中引出线样式有多种选择，以下是一些常用的引出线样式：
1. 实线（Solid Line）：一条完整的直线，用于表示物体的轮廓或尺寸的界定线。
2. 点线（Dotted Line）：由一系列点组成的线，用于表示隐藏的轮廓或辅助尺寸线。
3. 中心线（Center Line）：由长短交替的线段组成，用于表示圆、圆柱等物体的中心或对称轴线。
4. 长划线（Long Dash Line）：由长划线段组成的线，用于表示构件的一部分或者中间结果。
5. 短划线（Short Dash Line）：由短划线段组成的线，用于表示构件的一部分或者中间结果。
6. 链接线（Chain Line）：由短划线和隔开的直线段组成的线，用于表示构件的一部分或者边界。
7. 弧线（Arc Line）：由一系列小弧线段组成的线，用于表示弧形或圆弧。
在Catia中，你可以通过选择相应的线型、线宽和颜色来设置引出线的样式。

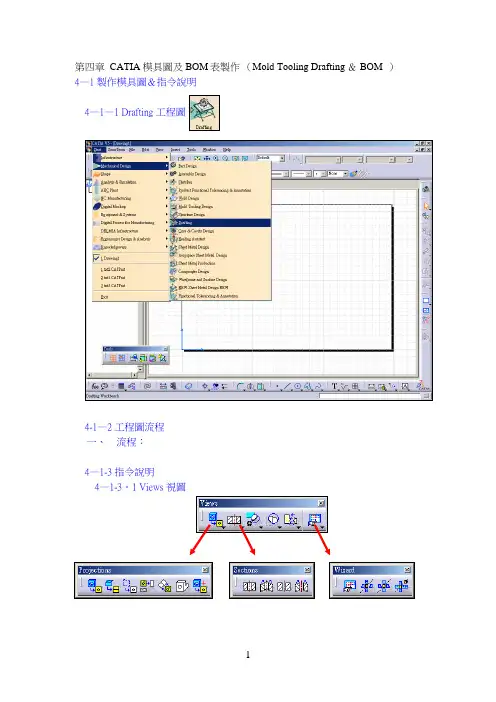

第四章 CATIA 模具圖及BOM 表製作 （Mold Tooling Drafting ＆ BOM ） 4—1 製作模具圖＆指令說明4—1—1 Drafting工程圖4-1—2工程圖流程一、 流程：4—1-3指令說明4—1-3。
1 Views 視圖一、 Projections 視圖1、 F ront View 前視圖错误!點選，切換到3D 視窗○2點選工作平面 ，畫面右下角會出現此時即可按左鍵確認，會自動切換到Drafting 頁面。
错误!此時還未確認視圖角度,可控制羅盤來做進階的微調，確認時在視圖空白處按下左鍵。
2、 P rojection View 投影視圖错误!有了前視圖後，點選投影視圖，游標移動至前視圖的上、左、右、下會自動產生視圖，使用者可依個別需要加入位置視圖，確定後在視圖空白處按下左鍵。
3、A uxiliary View 輔助視圖错误!點選輔助視圖，在主要視圖中（即虛線為紅色的框框)利用剖面線，繪製要剖的視圖角度，游標移至剖面線的左、右兩側可決定視圖看的角度.4、 I sometric View 等角視圖○，1點選等角視圖,切換到3D 視窗，使用滑鼠調整到等角圖的位置,在任意工作平面上按左鍵確定，自動會切換到Drafting 頁面,可控制羅盤做進階的微調,確認時在視圖空白處按下左鍵.二、Sections 剖面視圖1、Offset Section View 全剖視圖错误!點選全剖視圖，在主要視圖中（即虛線為紅色的框框），拉出剖面線，往外拉即會產生A—A剖視.2、Aligned Section View 任意轉折剖視圖错误!點選任意轉折剖視圖，在主要視圖中（即虛線為紅色的框框)，拉出轉折剖面線,往外拉即會產生A-A轉折剖視圖。
3、 Offset Section Cut 轉折斷面視圖错误!點選轉折斷面視圖，在主要視圖中，拉出剖面線,往外拉即會產生A —A 轉折斷面視圖。
4、 Aligned Section Cut 任意轉折斷面視圖错误!點選任意轉折斷面視圖,拉出轉折剖面線,往外拉即會產生A-A任意轉折斷面視圖.三、 Wizard 精靈模式1、 View Creation Wizard 自訂產生視圖错误!點選自訂產生視圖，出現精靈視窗错误!按下Next自動產生視圖 與 Front 視 圖 對 正 視圖之間的尺寸圖错误!按下Finish,切換到3D視窗,選擇任一平面，所定義的視圖即立刻產生。
标准C A T I A工程图设计规范1图纸幅面和格式用计算机绘制工程图时;其图纸幅面和格式按照GB/T14689的有关规定..遵循A4纵向;A0、A1、A2、A3横向;图幅比例1:1;图面应保留装订线..1.1在工程制图中所用到的有装订边的图纸幅面形式见图1..基本尺寸见表1..图1表1mm纸边界线用细实线绘制;线宽为0.13mm..图框线用粗实线绘制;线宽为0.35mm..1.2附加符号——对中符号为了使图样复制和微缩摄影时定位方便;对表1所列的各号图纸;均应在图纸各边长的的中点处分别画出对中符号..对中符号用粗实线绘制;线宽为0.35mm;长度从纸边界开始至伸入图框内5mm;如图2所示..对中符号的位置误差应不大于0.5mm..当对中符号处在标题栏范围内时;则伸入标题栏部分省略不画;如图2所示..图22比例用计算机绘制工程图样时的比例大小应按照GB/T14690中规定..2.1在工程图中需要按比例绘制图形时;按表2中规定的系列选用适当的比例..表22.2必要时;也允许选取表3中的比例..表32.3标注方法1)比例符号应以“：”表示..比例的表示方法如1:1、1:500、20：1等..2) 比例一般应标注在标题栏中的比例栏内..必要时可在视图名称的下方或右侧标注比例;如：1:2I 100:1向A 1:5.2B B 200:1墙板位置图平面图1:1003字体工程图中所用的字体应按GB/T14691要求;并应做到字体端正、笔画清楚、排列整齐、间隔均匀.. 3.1工程图的字体与图纸幅面之间的大小关系参见表4..表4mm3.2工程图中字体的最小字词距、行距以及间隔线或基准线与书写字体之间的最小距离见表5表5mm3.3工程图中的字体选用范围见表6..表64图线4.1图线的颜色表74.2线宽表95剖面符号工程图中剖切面的剖面区域的表示见表10..6标题栏工程图中的标题栏;应遵守GB/T10609.1中的有关规定..6.1基本要求6.1.1每张工程图均应配置标题栏并应配置在图框的右下角..6.1.2标题栏中的字体;签字除外应符合1.3中的要求..6.1.3题栏的线型应按1.4中规定的粗实线和细实线的要求绘制..6.1.4标题栏中的日期应按照“年.月.日”的规定格式填写..例：6.2标题栏的组成标题栏一般由更改区、签字区、其他区、名称及代号区组成;见图3..工程图中标题栏的格式见图4和图5..6.2.1更改区：一般由更改标记、处数、更改日期、申请单编号、更改内容、签名等组成..6.2.2签字区：一般由设计、校对、审核、工艺、标准、批准、签名和年月日等组成..6.2.3其他区：一般由图样名称、材料标记等组成..6.2.4名称及代号区：一般由单位名称、图样代号、版本号、车型、比例和共页第页等组成..6.3标题栏的填写6.3.1更改区：更改区中的内容应按由下而上的顺序填写;也可根据实际情况顺延;或放在图样中其他地方;但应有表头..更改标记：按照有关规定或要求填写更改标记..处数：填写同一标记所表示的更改数量..更改日期：更改时间..申请单编号：填写更改所依据的文件号..更改内容：填写变更内容..签名：填写变更人的姓名..6.3.2签字区：签字区一般按设计、校对、审核、工艺、标准、批准等有关标准签署姓名和日期..6.3.3其他区样件名称：填写所绘制对象的名称..材料标记：按照相应标准或规定填写所使用的材料..6.3.4名称及代号区单位名称：填写绘制图样的单位的名称或单位代号..图样代号：按有关标准或规定填写图样的代号..版本号：填写图样的版本编号..车型：填写图样绘制对象适用的车型..比例：填写绘制图样所采取的比例..共页第页：填写同一图样代号中图样的总张数及该张所在张次..图3图4图57明细栏工程图中的明细栏应遵守GB/T10609.2中的有关规定;工程图中的装配图上一般应配置明细栏..7.1基本要求7.1.1明细栏一般配置在装配图中标题栏的上方按由下而上的顺序填写..其格数应该根据需要而定..当由下而上延伸位置不够时;可紧靠在标题栏的左边自下而上延续;见图6..7.1.2装配图中不能在标题栏的上方配置明细栏时;可作为装配图的续页按A4幅面单独绘出;其顺序应是由上而下延伸..还可连续加页;但应在明细栏的下放配置标题栏..7.1.3当有两张或两张以上同一图样代号的装配图;而又按照1.7.1配置明细栏时;明细栏放在第一张装配图上..7.1.4明细栏中的字体应符合1.3中的要求..7.1.5明细栏中的线型应按1.4中规定的粗实线和细实线的要求绘制..7.2明细栏的组成明细栏一般由序号、图号、名称、数量、材料、规格、备注等组成;也可按实际需要增加或减少..7.3明细栏的填写7.3.1序号：填写图样中相应组成部分的序号..7.3.2图号：填写图样中相应组成部分图样代号..7.3.3名称：填写图样中相应组成部分的名称..7.3.4数量：填写图样中相应组成部分在装配中的数量..7.3.5材料：填写图样中相应组成部分的材料标记..7.3.6规格：填写图样中相应组成部分的材料规格..7.3.7备注：填写该项的附加说明或其他有关内容..图6。
catia工程图模板在工程图设计领域，Catia是一个强大的软件工具，能够满足各种工业设计需求。
作为一个综合性设计软件，Catia不仅可以进行3D建模，还可以进行工程图设计。
在此方面，Catia提供了许多工程图模板，可以轻松地生成符合国际标准的工程图，大大加快了设计过程的效率。
本文将详细介绍Catia工程图模板，并重点介绍如何使用它们。
一、Catia工程图模板Catia提供了广泛的工程图模板，这些模板有助于用户快速创建符合国际标准的工程图。
这些模板包括各种类型的工程图，如剖面图、立体投影图、样式视图等等。
每个模板都包含了大量的符号、工具和绘图元素，以帮助用户创建专业的工程图。
二、如何使用Catia工程图模板？在使用Catia工程图模板之前，首先需要安装该软件。
安装完成后，用户需要按照以下步骤使用Catia工程图模板：1. 打开Catia软件，打开新建页面。
2. 选择“工具栏”中的“图纸工作区”。
3. 从左侧“浏览器”中选择所需的工程图模板。
4. 选择模板后，Catia自动为用户创建一个工程图文件。
此时用户可以开始设计工程图了。
5. 用户可以根据需要自定义工程图模板，例如更改符号、添加自己的图标或样式等等。
用户也可以将自己的设计保存为模板以供以后使用。
三、Catia工程图模板的优势使用Catia工程图模板的优势是显而易见的。
以下是几个主要的优势：1. 提高设计效率：使用Catia工程图模板可以大大节省时间，因为用户不需要手动绘制每个符号或工具。
相反，用户可以直接使用模板中的元素来创建工程图。
2. 遵守国际标准：Catia工程图模板符合国际标准，能够满足各种设计要求。
使用这些模板可以确保设计的工程图符合标准。
3. 定制选项：用户可以根据需要添加自己的符号、工具和样式，以定制Catia工程图模板。
四、总结Catia工程图模板是一个非常有用的工具，可以帮助工程师快速创建符合国际标准的工程图。
通过使用这些模板，用户可以大大提高设计效率，并确保其工程图符合标准。
