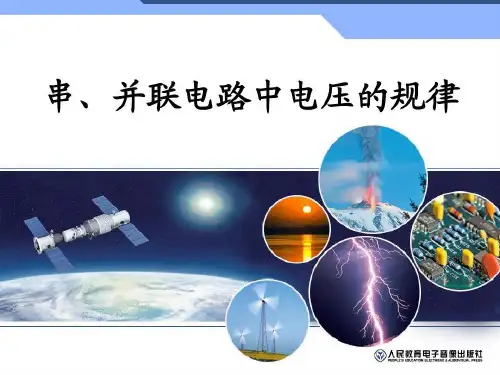

串、并联电路中电压的规律ppt+flash_30页PPT

分别是（ B ）。
A. 3 V和4.5 V
B. 3 V和1.5 V
C. 3 V和3 V
D. 1.5 V和4.5 V
实战演练
【解析】1 断开2 闭合时，电压表测电路电压，1 闭合2
断开时，电压表测灯泡L1 的电压。根据串联电
路总电压等于各分电压之和可知，L1 两端电压
为3 V，L2 两端电压为4.5 V-3 V=1.5 V，所以
实验得出结论： = 1 + 2 + ⋯ + 。
知识点
2. 并联电路中的电压：并联电路两端的总电压等于各支路两端的电压，且
各支路两端的电压相等。如下图所示，将两只小灯泡并联后与开关一起接
到电池组两端组成电路，分别用电压表测得L1 、L2 两端的电压为1 、2 ，
两灯并联后两端的总电压为U，比较三者关系可得 = 1 = 2 。进一步实
端电压，V2 测的是灯L2 两端电压，V测电
源两端电压，由于串联电路两端电压等于
各部分电路两端电路两端电压之和，因此
V2 的示数为3.8 V-2.3 V=1.5 V。
实战演练
例3：如图所示的电路图，开关S接到a 时，电压表示数为9 V，开关S接
到b 时，电压表示数为4 V，下列说法中不正确的是（ B ）。
验得出结论： = 1 = 2 = ⋯ = 。
课堂练习
知识点：串联电路的电压规律
例题1：在如图（a）所示电路中，V1 、V2 都是有0~3 V和0~15 V两个量
程的电压表。当闭合开关后，两个电压表指针偏转均如图（b）
所示，则电阻1 、2 两端的电压分别为（ A ）。
A. 9.6 V，2.4 V
2 =4 V，故选项C正确；因为串联电路的总电

分别测量每节电池两端的电压，然后测量这个电池组两端的电压。 它们之间有什么关系？
实验结论：串联电池组两端的电压等于每节电池两端电 压之和。
二、探究并联电路电压的规律
提出问题： 并联电路中各支路用电器两端的电压与电源两端电压与有什 么关系？
猜想与假设： 并联电路中各支路用电器两端的电压与电源两端电压电源两端电 压相等，
实验器材： 干电池、规格不同的灯泡、电压表、开关、导线若干 实验电路图：
实验步骤：
1.分别把电压表连在图甲L1、图乙L2和图丙电源两端，将实验测得的数据记录 在实验表格中。
2.换上另外两个规格不同的小灯泡，重复上面的实验步骤，再
灯L1两端电压U1/v 灯L2两端电压U2/v 电源两端电压U/v
2.换上另外两个规格不同的小灯泡，重复上面的实验步骤，再测量两次。
实验表格：
1 2 3
实验结论：
灯L1两端电压U1/v 灯L2两端电压U2/v 灯L1、L2两端电压U/v
串联电路两端的总电压等于各部分电路两端的电压 之和。
U＝U1＋U2
生活中常常把一节电池的负极和另一节电池的正极连在一起组成电 池组。用这样的办法可以把两节、三节或更多的电池串联起来使用。
A、相同
B、亮的大 C、暗的大
D、无法判断
7.在下面电路图中L1、L2并联、填的电表说法对的是( A ) A.a是电流表、b是电压表 B.a是电压表、b是电流表 C.a和b都是电流表 D.a和b都是电压表
8.如图甲所示的电路中，开关闭合后，电压表 V1、V2 的指针指示位置如图乙所
示，下列说法中正确的是（ C ）
（4）在上面的实验中，实验的误差存在于哪些方面？ 读数有误差 电压表本身存在误差。 测量时电路的状态不一样(例如接触的好坏不一样)

有分压的作用。
感悟新知
电路
电路图
串联 电路
知1－讲
电压规律
文字表达
公式表达
串联电路中， 总电压等于各 部分电路电压
之和
U=U1+U2多个 用电器串联时
U=U1+U2+…+ Un
感悟新知
知1－讲
知识链接：
若电源电压比某用电器正常工作时的电压高，将该
用电器直接接在电源上，用电器会烧坏。这时，可以给
用电器串联一个合适的用电器，再接到原电源上。
知1－讲
感悟新知
2．串联电路的电压规律
知1－讲
(1)规律：串联电路中，总电压等于各部分电路电压之和。
(2)表达式：U=U1+U2。 当有3 个及以上用电器串联时，则表达式为
U=U1+U2+…+ Un。 (3)串联具有分压作用
串联电路的总电压等于各部分电路电压之和，也就是串
联电路的各用电器各分得总电压的一部分。因此，串联
感悟新知
知识点 2 并联电路中的电压规律
设计实验 电路图 主要步骤 注意： 电压表要选择合适的量程
知2－导
L1 L2
感悟新知
1. 探究并联电路的电压规律
知2－讲
(1) 选两个规格不同的灯泡，组成并联电路，如图4 所示。
分别测量出两个灯泡两端的电压U1 和U2，再测量电源电 压U。最后，通过实验数据来发现规律。
(2) 实验也需要换用不同规格的灯泡进行
多次实验，以避免实验结论出现偶然性。
感悟新知
知2－讲
2. 并联电路的电压规律 (1)规律：并联电路中，各支路两端电压相等，且
等于电源电压。 (2)表达式：U=U1=U2。
