最新1探究串并联电路电压的规律汇总

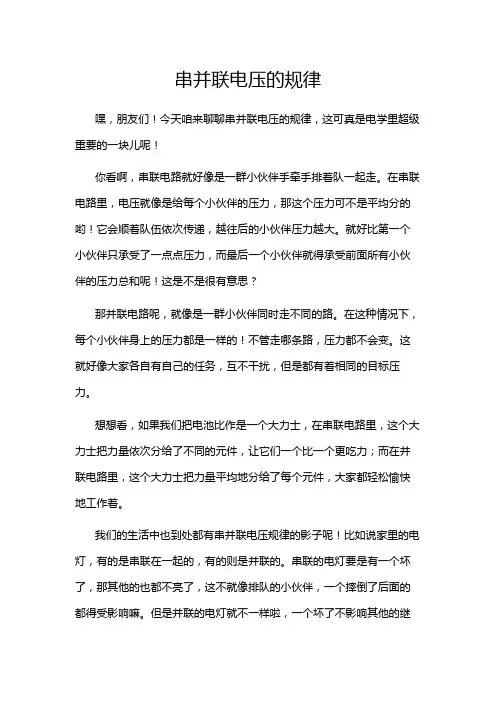

串并联电压的规律嘿，朋友们！今天咱来聊聊串并联电压的规律，这可真是电学里超级重要的一块儿呢！你看啊，串联电路就好像是一群小伙伴手牵手排着队一起走。

在串联电路里，电压就像是给每个小伙伴的压力，那这个压力可不是平均分的哟！它会顺着队伍依次传递，越往后的小伙伴压力越大。

就好比第一个小伙伴只承受了一点点压力，而最后一个小伙伴就得承受前面所有小伙伴的压力总和呢！这是不是很有意思？那并联电路呢，就像是一群小伙伴同时走不同的路。

在这种情况下，每个小伙伴身上的压力都是一样的！不管走哪条路，压力都不会变。

这就好像大家各自有自己的任务，互不干扰，但是都有着相同的目标压力。

想想看，如果我们把电池比作是一个大力士，在串联电路里，这个大力士把力量依次分给了不同的元件，让它们一个比一个更吃力；而在并联电路里，这个大力士把力量平均地分给了每个元件，大家都轻松愉快地工作着。

我们的生活中也到处都有串并联电压规律的影子呢！比如说家里的电灯，有的是串联在一起的，有的则是并联的。

串联的电灯要是有一个坏了，那其他的也都不亮了，这不就像排队的小伙伴，一个摔倒了后面的都得受影响嘛。

但是并联的电灯就不一样啦，一个坏了不影响其他的继续发光发亮，多独立呀！再想想那些复杂的电路，不就是由一个个小小的串并联组合起来的吗？就像我们的生活，也是由各种各样的小事拼凑成的一幅大画卷。

串并联电压的规律可不是仅仅在书本上的知识哦，它是实实在在能帮我们解决很多问题的宝贝呢！当我们遇到电路故障的时候，只要想想这个规律，说不定就能找到问题所在啦。

所以说呀，大家可千万别小瞧了这串并联电压的规律，它就像是电学世界里的一把钥匙，能打开无数的奥秘之门呢！我们要好好地去理解它、掌握它，让它为我们的生活和学习带来更多的便利和乐趣。

你说是不是呢？反正我是这么觉得的！。

知识要点梳理知识点1 串联电路中电压的规律规律：在串联电路中，电路中总电压等于各段电路电压之和。

公式表达为：n U U U U U ++++= 321总【说明】（1）物理规律具有普遍性，在实验时，需要更换的负载，即用不同规格两盏灯将L 1 、L 2更换，重做实验，进行多次测量。

（2）实验前设计好数据表格，这也是研究定量实验时必须要做的准备工作。

知识点2 并联电路中电压的规律规律：在并联电路中，电路中总电压等于各支路电压。

公式表达为：n U U U U U ===== 321总【注意】几个并联的用电器，其两端都相等；但两端电压相等的用电器，可能是并联，也可能是串联。

例如，两个完全相同的用电器串联，它们两端的电压也相等。

知识点3 用电压表检测电路中的正故障（1）电压表无示数，则说明电压表没有电流通过，可能是原因是：①断路：电压表的接线柱接触不良；被测电路以外有断路，电压表没能与电源（提供电压的装置）连通；②被测电路短路（或测的是导线两端电压）。

（2）电压表有示数，则说明电压表有电流通过，或者说电压表与电源是相通的。

如果出现断路，则断路处一定在电压表所测的电路部分，且此种情况下电压表示数接近电源电压值。

例题讲解典题精析一如图所示的电路中，当S 1闭合、S 2断开时，电压表示数为2.5V ；当S 1断开、S 2闭合时，电压表示数为6V 。

则灯L 1两端电压为 V ，灯L 2两端电压为 V ，电源电压为 V 。

【思路导析】当S 1闭合、S 2断开时，灯L 1和L 2串联，电压表测的是L 1两端的电压，即L 1两端电压为2.5 V ；当当S 1断开、S 2闭合时，灯L 1和L 2还是串联，电压表测的是L 1和L 2串联后的总电压，即电压表示数为6V ，灯L 2两端电压为U 2=U －U 1=6V －2.5 V =3.5 V 。

答案：2.5 V 3.5 V 6V变式训练一在探究“串联电路电压的规律”实验中：（1）要用电压表测灯L 2两端电压，连接电路如图甲所示，图中有一根导线连错了，请你在连错的导线上划“×”，并用笔画线代替导线将电路连接正确。

探究串联并联电路中电压的规律
串联和并联电路是电路连接的两种常见方式，它们影响电压的分布方式。

让我们分别来探讨一下它们中电压的规律：
1. 串联电路中电压的规律：
- 在串联电路中，多个电阻、电器或元件依次连接，电流沿着相同的路径流动。

- 根据基尔霍夫电压定律，串联电路中总电压等于各个电阻或元件电压之和。

- 如果有n个电阻或元件串联，总电压（Vt）等于各电压（V1，V2，...，Vn）之和，即Vt = V1 + V2 + ... + Vn。

2. 并联电路中电压的规律：
- 在并联电路中，多个电阻、电器或元件平行连接，它们连接在相同的两个节点上，电流分成不同的路径。

- 根据基尔霍夫电流定律，并联电路中总电流等于各个电阻或元件电流之和。

- 并联电路中，各个电阻或元件之间的电压相同，等于总电压。

- 如果有n个电阻或元件并联，总电压（Vt）等于各电压（V1，V2，...，Vn）中的任何一个，即Vt = V1 = V2 = ... = Vn。

总结：
- 串联电路中，总电压等于各电压之和，而电流相同。

- 并联电路中，总电流等于各电流之和，而电压相同。

这些规律对于理解电路中电压的分布和计算电路参数非常重要，可以帮助工程师设计和分析电路。

并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。

1=1 1=12=13= In2、电压：串联电路中总电压等于各部分电路电压之和。

U=U+L2+U+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。

R=R+R2+R+ Rn理解：把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。

n 个相同的电阻R）串联，则总电阻R=nR .4、分压定律：串联电路中各部分电路两端电压与其电阻成正比。

U l/U2=R/R2 U 1：U2：U3：…=R l：R2：R3：…二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。

l + I 2+I 3+ In2、电压：文字：并联电路中各支路两端的电压都相等。

U=U=U=U=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R I+1/R2+1/R3+……1/Rn理解：把n段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。

特例：n个相同的电阻R0并联，则总电阻R=R/n .RRR+R求两个并联电阻R、Fb的总电阻R=4、分流定律：并联电路中，流过各支路的电流与其电阻成反比。

I I/I 2= R2/R1（口诀：串联分压，并联分流）总结：中，电压表的示数从 3V 变到 阻器的最大阻值为Q 。

6V,则R 的阻值为 _____ Q,滑动变A. 8VB. 6VC. 4VD. 2V2 .两个小电泡L i 和L 2, L i 的阻值为R, L 2的阻值为2R,它们串联起来接入电路中。

如果 L i 两端的电压为4V ,那么L 2两端的电压为（）A. 8VB. 6VC. 4VD. 2V3.有两个电阻阻值分别为 6Q 和9Q,串联后接到某电源上，那么两电阻中的电流之比为 ，两电阻两端的电压之比为 ;如果6Q 的电阻两端的电压是 4V,那么9Q 的 电阻两端的电压是 电源的总电压是 ,电路的总电阻为 Q o4.如图所示，电压U 恒定为8V, R i = i2Q 。

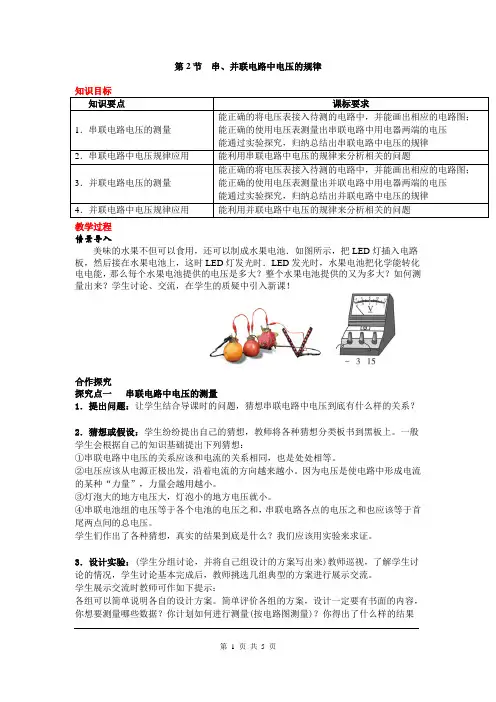

第2节串、并联电路中电压的规律知识目标知识要点课标要求1．串联电路电压的测量能正确的将电压表接入待测的电路中，并能画出相应的电路图；能正确的使用电压表测量出串联电路中用电器两端的电压能通过实验探究，归纳总结出串联电路中电压的规律2．串联电路中电压规律应用能利用串联电路中电压的规律来分析相关的问题3．并联电路电压的测量能正确的将电压表接入待测的电路中，并能画出相应的电路图；能正确的使用电压表测量出并联电路中用电器两端的电压能通过实验探究，归纳总结出并联电路中电压的规律4．并联电路中电压规律应用能利用并联电路中电压的规律来分析相关的问题教学过程情景导入美味的水果不但可以食用，还可以制成水果电池．如图所示，把LED灯插入电路板，然后接在水果电池上，这时LED灯发光时．LED发光时，水果电池把化学能转化电电能，那么每个水果电池提供的电压是多大？整个水果电池提供的又为多大？如何测量出来？学生讨论、交流，在学生的质疑中引入新课！合作探究探究点一串联电路中电压的测量1．提出问题：让学生结合导课时的问题，猜想串联电路中电压到底有什么样的关系？2．猜想或假设：学生纷纷提出自己的猜想，教师将各种猜想分类板书到黑板上。

一般学生会根据自己的知识基础提出下列猜想：①串联电路中电压的关系应该和电流的关系相同，也是处处相等。

②电压应该从电源正极出发，沿着电流的方向越来越小。

因为电压是使电路中形成电流的某种“力量”，力量会越用越小。

③灯泡大的地方电压大，灯泡小的地方电压就小。

④串联电池组的电压等于各个电池的电压之和，串联电路各点的电压之和也应该等于首尾两点间的总电压。

学生们作出了各种猜想，真实的结果到底是什么？我们应该用实验来求证。

3．设计实验：(学生分组讨论，并将自己组设计的方案写出来)教师巡视，了解学生讨论的情况，学生讨论基本完成后，教师挑选几组典型的方案进行展示交流。

学生展示交流时教师可作如下提示：各组可以简单说明各自的设计方案。

串并联电路的电压规律表达式U总=U1+U2文字叙述串联电路的总电压等于各部分电路两端电压之和。

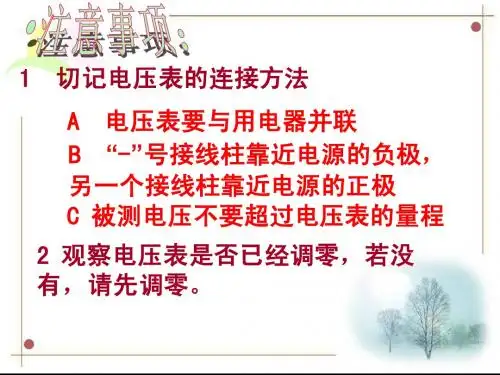

计算公式U1=I*R1 U2=I*R2 U总=U1+U2电压表运用电压表（V表/伏特）并联在串联电路中，要看表的正负极两端与哪个用电器或电源的两端相连。

分压作用串联电路具有分压作用。

公式为：U1/U2=R1/R2 【串联电路中电阻之比等于电压之比】。

编辑本段并联表达式U总=U1=U2文字叙述在并联电路中，各支路两端的电压相等。

计算公式U=IR=P/I特点并联电路中，无论各支路电阻如何变化（滑动变阻器），都不会影响电压。

电压表运用电压表（V表/伏特）并联在并联电路中任何地方测得的电压值都是一样的。

串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了。

并联的优点：可将一个用电器独立完成工作，适合于在马路两边的路灯。

并联的缺点：若并联电路，各处电流加起来才等于总电流，由此可见，并联电路中电流消耗大。

一、新课导入：回忆以前学过的知识，完成下空：串联电路中电流的关系是；并联电路中电流的关系是。

猜想：串联电路中电压的关系是；并联电路中电压的关系是。

二、自主探究：1.猜想与假设：观察电路图1填空，AB间的电压是灯两端的电压，BC间的电压是灯两端的电压、AC间的电压是两端的电压，猜想它们之间会有怎样的关系呢？请向同桌说出你的实验步骤。

观察电路图2猜想AB间的电压是的电压，CD间的电压是的电压，EF间的电压是的电压。

猜想它们之间会有怎样的关系呢？请向同桌说出你的实验步骤。

2.实验过程：串联电路电压规律(1)设计实验：画出实验电路图，将图3器材按照电路图连接起来。

(2)组织实验（以小组演示为主，实验结束时向同学汇报、纪录实验数据）(3)记录实验数据，分析实验数据。

次数 AB间的电压U1 BC间的电压U2 AC间的电压U3第一次实验第二次实验分析论证实验结论结论：。

3.实验过程：并联电路的电压规律(1)设计实验：画出实验电路图，将图4器材按照电路图连接起来。
