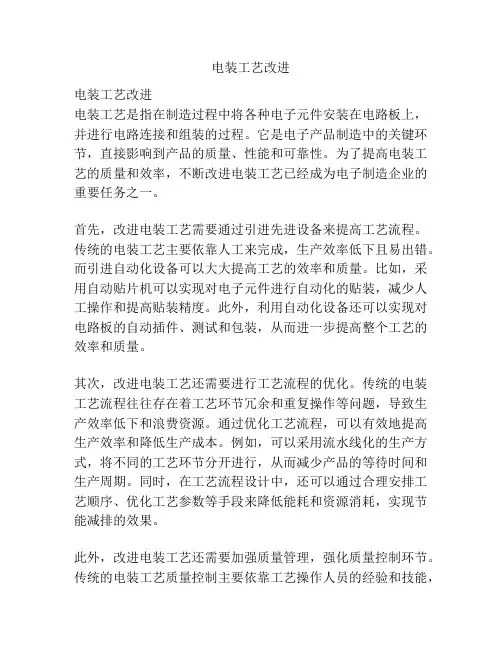

电装工艺改进电装工艺改进电装工艺是指在制造过程中将各种电子元件安装在电路板上，并进行电路连接和组装的过程。
它是电子产品制造中的关键环节，直接影响到产品的质量、性能和可靠性。
为了提高电装工艺的质量和效率，不断改进电装工艺已经成为电子制造企业的重要任务之一。
首先，改进电装工艺需要通过引进先进设备来提高工艺流程。
传统的电装工艺主要依靠人工来完成，生产效率低下且易出错。
而引进自动化设备可以大大提高工艺的效率和质量。
比如，采用自动贴片机可以实现对电子元件进行自动化的贴装，减少人工操作和提高贴装精度。
此外，利用自动化设备还可以实现对电路板的自动插件、测试和包装，从而进一步提高整个工艺的效率和质量。
其次，改进电装工艺还需要进行工艺流程的优化。
传统的电装工艺流程往往存在着工艺环节冗余和重复操作等问题，导致生产效率低下和浪费资源。
通过优化工艺流程，可以有效地提高生产效率和降低生产成本。
例如，可以采用流水线化的生产方式，将不同的工艺环节分开进行，从而减少产品的等待时间和生产周期。
同时，在工艺流程设计中，还可以通过合理安排工艺顺序、优化工艺参数等手段来降低能耗和资源消耗，实现节能减排的效果。
此外，改进电装工艺还需要加强质量管理，强化质量控制环节。
传统的电装工艺质量控制主要依靠工艺操作人员的经验和技能，容易受到人为因素的影响。
而通过引入先进的质量控制手段，可以实现对整个工艺流程的实时监测和控制。
比如，可以利用视觉检测技术对电装过程中的关键工艺环节进行实时检测和判别，自动排除异常产品，从而避免不良品的产生。
同时，还可以采用自动化的数据采集和分析技术，对生产数据进行实时监测和分析，及时发现工艺异常和潜在问题，及时进行调整和改进。
此外，改进电装工艺还需要加强员工培训和技能提升。
电装工艺的实施往往需要操作人员具备一定的技术和操作能力。
通过加强员工培训和技能提升，可以提高操作人员的技能水平和操作效率，从而进一步提高整个工艺的质量和效率。
电装工艺方案摘要：本文旨在介绍电装工艺方案。
电装工艺是指在电子设备制造过程中，对电路板进行组装和安装的一系列工艺流程。
本文将详细介绍电装工艺的意义、流程、常见问题及解决方案以及未来发展趋势。
第一部分：介绍1.1 背景和意义随着科技的发展和进步，电子设备在我们的日常生活和各行业中的使用越来越广泛。
电装工艺作为电子设备制造中不可或缺的一环，对于产品质量和生产效率起着至关重要的作用。
合理的电装工艺方案可以提高产品的可靠性和稳定性，缩短生产周期，降低制造成本。
1.2 目的和内容本文的目的是通过对电装工艺的介绍，增进读者对电子设备制造过程的理解，提高其对电装工艺方案的认识和应用。
文章将包括电装工艺的流程、常见问题及解决方案以及未来发展趋势等内容。
第二部分：电装工艺流程2.1 原材料准备电装工艺的第一步是准备原材料。
原材料包括电路板、元器件、焊料等。
在这一步骤中，需要检查原材料的质量和数量是否符合要求，并做好记录。
2.2 装配在装配阶段，将各种元器件根据电路图和布板图的要求装配到电路板上。
装配的方法有手工装配和机械装配两种，根据产品的特点和要求选择适合的装配方式。
2.3 焊接焊接是将元器件与电路板连接的关键工艺。
常见的焊接方式包括手工焊接和波峰焊接。
在焊接过程中，需要控制好温度、时间和焊接质量，以确保焊接的稳定性和可靠性。
2.4 清洗清洗是为了去除焊接过程中产生的焊渣、污染物和残留物。
清洗可以采用物理清洗和化学清洗两种方式，根据产品的特点选择适合的清洗方法和清洗剂。
2.5 测试在装配完成后，需要对电路板进行功能性测试和可靠性测试。
功能性测试包括电路的通断测试和信号的正常传输测试，可靠性测试包括温度循环测试和震动测试等。
2.6 包装最后一步是对已经测试合格的电路板进行包装。
包装可以采用防静电包装和防湿包装等方式，以保护电路板的安全和稳定。
第三部分：常见问题及解决方案3.1 焊接问题焊接过程中可能会出现焊接不良、焊点开裂、焊接渣滓等问题。

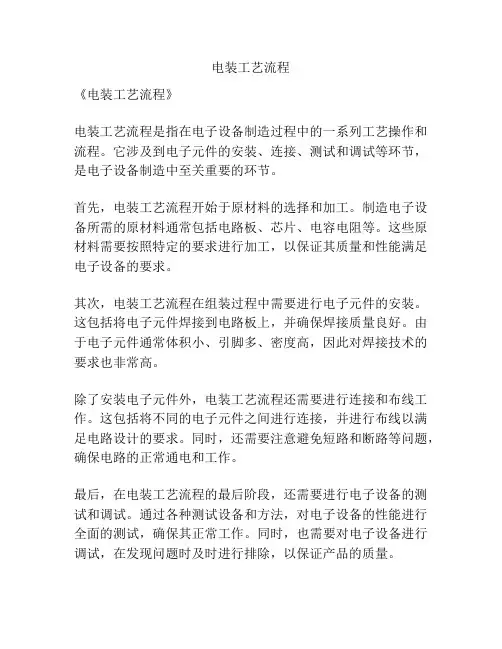

电装工艺流程
《电装工艺流程》
电装工艺流程是指在电子设备制造过程中的一系列工艺操作和流程。
它涉及到电子元件的安装、连接、测试和调试等环节，是电子设备制造中至关重要的环节。
首先，电装工艺流程开始于原材料的选择和加工。
制造电子设备所需的原材料通常包括电路板、芯片、电容电阻等。
这些原材料需要按照特定的要求进行加工，以保证其质量和性能满足电子设备的要求。
其次，电装工艺流程在组装过程中需要进行电子元件的安装。
这包括将电子元件焊接到电路板上，并确保焊接质量良好。
由于电子元件通常体积小、引脚多、密度高，因此对焊接技术的要求也非常高。
除了安装电子元件外，电装工艺流程还需要进行连接和布线工作。
这包括将不同的电子元件之间进行连接，并进行布线以满足电路设计的要求。
同时，还需要注意避免短路和断路等问题，确保电路的正常通电和工作。
最后，在电装工艺流程的最后阶段，还需要进行电子设备的测试和调试。
通过各种测试设备和方法，对电子设备的性能进行全面的测试，确保其正常工作。
同时，也需要对电子设备进行调试，在发现问题时及时进行排除，以保证产品的质量。
总的来说，电装工艺流程是电子设备制造过程中至关重要的环节，它直接影响着产品的质量和性能。
通过严格的工艺流程和操作，可以保证电子设备的质量和可靠性，满足客户的要求。
电装工艺方案1. 引言本文档旨在为电装工艺方案提供一个详细的指导，以确保电装过程的高效和优质。
电装是指将电子元件和电路连接起来，使其可以正常工作的过程。
良好的电装工艺方案是确保电子产品质量的重要环节。
2. 电装工艺步骤电装工艺主要包括以下几个步骤：2.1 准备工作在进行电装之前，需要进行一些准备工作：•确定电装所需的元件和电路板，并检查其质量和完整性。
•准备好所需的工具和设备，例如焊接工具、线缆、测试仪器等。
•创建一个清洁、整齐的工作环境，以确保操作的安全性和有效性。
2.2 元件安装在电路板上安装元件是电装过程中的关键步骤。
以下是一些注意事项：•检查电路板上的元件位置和排列，确保正确安装。
•使用适当的焊接工具，并确保焊接质量良好。
•避免过度加热元件，以防止损坏。
•确保元件之间的连接牢固可靠。
2.3 电路连接在元件安装完成后，需要对电路进行连接。
以下是一些件连接的要求：•根据电路图纸进行正确的线缆连接。
•使用合适的电缆和连接器，确保电路连接的稳定性和可靠性。
•防止短路和误接线，定期进行连接的检查和测试。
•进行必要的绝缘和封装，以保护电路免受外界环境的干扰。
2.4 功能测试完成电路连接后，需要进行功能测试，以确保电子产品正常工作。
以下是一些测试的注意事项：•使用适当的测试仪器，例如多用测试仪、示波器等。
•按照测试计划进行测试，并记录测试结果。
•对测试中发现的问题进行及时修复和调整。
•进行综合测试，包括电路的正常工作、信号的传输和接收等。
2.5 整理和清理电装完成后，需要进行整理和清理工作，以确保工作区清洁和整齐。
以下是一些整理和清理的建议：•清理工作区的碎屑和垃圾，保持工作环境的清洁。
•整理工具和设备，妥善存放和归档。
•根据需要进行防尘封装和绝缘处理，以保护电装完成的产品。
3. 电装工艺质量控制为确保电装工艺的质量，有必要进行质量控制。
以下是一些些质量控制的措施：3.1 过程控制•监控电装工艺的每个步骤，并记录关键参数和数据。
电装工艺简介电装工艺，听起来是不是有点神秘？其实呀，它就像我们生活中的小魔法，把各种电子元件巧妙地组合在一起，让电子产品变得神奇又好用。
我还记得有一次，我家里的一台老式收音机坏了。
我好奇地打开它的后盖，看到里面密密麻麻的电子元件和线路，那时候我就在想，这些小东西是怎么组合在一起工作的呢？这就是电装工艺的魅力所在，它让看似杂乱无章的零件变成了一个有序的整体。
那到底什么是电装工艺呢？简单来说，电装工艺就是电子产品在制造过程中，将电子元器件、印制电路板、导线等进行装配和连接的工艺过程。
它就像是在搭建一座电子城堡，每一个零件都是城堡中的一块砖石，而电装工艺就是把这些砖石精准地堆砌在一起的方法。
电装工艺的第一步通常是准备工作。
这就好比我们做饭前要先准备好食材一样。
要把需要用到的电子元器件进行分类、检测，确保它们都是完好无损的。
想象一下，如果我们做饭的时候发现菜是坏的，那这顿饭肯定就做不好啦。
在电装中也是一样，如果元器件有问题，那整个电子产品可能就无法正常工作。
接下来就是安装电子元器件。
这一步可需要细心和耐心呢。
就像搭积木一样，要把一个个小小的元器件准确地安装在印制电路板上。
有时候，元器件特别小，小到要用放大镜才能看清楚，这可真是考验眼力和手的稳定性。
我曾经在一个工厂里看到工人们戴着放大镜，小心翼翼地用镊子夹起那些微小的元器件，然后准确无误地安装到位，那专注的神情，就好像在完成一件精美的艺术品。
然后是焊接。
焊接就像是给元器件之间搭建坚固的桥梁，让电流能够顺畅地通过。
这可是个技术活，温度、时间都要掌握得恰到好处。
温度太高，可能会把元器件烧坏；温度太低，又焊接不牢固。
我有一次自己尝试焊接一个小电路，因为没掌握好温度，结果把一个电阻给烫坏了，那叫一个心疼呀！在电装工艺中，还有一个很重要的环节，那就是布线。
布线就像是给电子产品规划交通路线，要让电流能够快速、高效地流动，同时又不能互相干扰。
这就需要合理地安排线路的走向和布局。
电装工艺必读第一篇：电装工艺必读电装工艺装配和焊接过程是产品质量的关键环节。
一、装配前的准备工作1、元件的处理、成型、插装和连接。
上面围绕着如何焊好焊点介绍了焊点的质量要求，操作方法。
而在操作中的另一个问题是元件的处理、成型和插装。
元件处理是在焊接前完成的。
（1）．元件的处理元件在出厂时其引脚都作过防氧化与助焊处理，引脚上都镀银。
但由于长期的商业周转或库存也会使其氧化，给焊接工作带来困难，对于这样的元件在上机之前一定要严格处理。
所谓元件的处理就是将元件引线的氧化膜及污物去掉，然后镀上一层锡。
作法：用钢锯条或镊子等刮元件引线。
使其露出原金属本色，引线全刮完后涂助焊剂。
一手用镊子夹住引线，一手执烙铁镀锡。
操作时用电烙铁沾饱焊锡，并用它将被镀锡的元件引脚压在松香快上，待松香融化后将元件引脚从烙铁头与松香之间慢慢抽出，抽出时引脚一定要在融化的焊锡包裹之中。
注意时间不可过长，并用镊子帮助散热。
也可用锡锅浸锡（2）元件的成型、插装。
元件的成型目的在于使其便于在电路板或其他固定物上安装。
经过镀锡的元件应视元件大小和在印刷电路板上的位置为其成型。
作法是用镊子或尖嘴钳弯曲元件引线，使其具有一定形状。
成形后的元件能方便的插入元件孔内。
元件成形一般分卧式和立式两种，可根据实际情况选择。
一般尽量选用卧式，当元件密度大时可采用立式。
元件成型应考虑以下几点： 1）造型精致、美观。
2）元件引线开始弯曲处距元件体至少3mm。
3）元件的弯曲半径应为引线直径的二倍。
如图8所示：图8元器件引线弯曲成形这几种在元器件引线的弯曲形状中，图(a)比较简单，适合于手工装配；图(b)适合于机械整形和自动装焊，特别是可以避免元器件在机械焊接过程中从印制板上脱落；图(c)虽然对某些怕热的元器件在焊接时散热有利，但因为加工比较麻烦，现在已经很少采用。
成型后的元件便可以在印制板上插装了。
插装应遵循以下原则：1）插装到印制板上的元件，标记应朝外向上侧。
电装工艺：保持创新的精神电装，是电子装联（或电子组装）的简称；电子装联(eiectronic assembiy)指的是在电子电气产品形成中采用的装配和电连接的工艺过程。
电装工艺的含义是，“现代化企业在组织大规模的科研生产，把许多人组织在一起，共同地有计划地进行电子电气产品的装配和电连接，需要设计、制定共同遵守的电子装联法规、规定，这种法规和规定就是电装工艺技术，简称电装工艺”。
对于电子产品而言，电路设计产品的功能，结构设计产品的形态，工艺设计产品的过程。
电子设备中的装联技术，过去一般通称电装和电子装联，多指在电的效应和环境介质中点与点之间的连接关系；近几年业内甚至有一种倾向，把涵义十分广泛，内容十分丰富的电子装联技术狭隘的概括在板级电路的“SMT”内。
谈到电子装联技术，人们往往只注意电子装备的基本部件——印制电路板组装件的可制造性设计，这是可以理解的；因为，毕竟在印制电路板组装件中包含了太多丰富的内容。
目前，THT、SMT是其中主要研究、设计内容。
但从事工程任务的电路设计师和电装工艺师们都十分清楚，电子装联技术，绝不单纯的局限于印制电路板组装件，它包含了更多的内涵。
从某种程度上讲，常规印制电路板组装件（即板级电路的THT、SMT）相对而言还比较好办，因为，至少这类板级电路的可制造性设计还有相对先进的装联设备和设计软件作技术支撑，但对于作为构成电路设计重要组成部分的整机/单元模块，高、低频传输线，高频、超高频、微波电路印制电路板组装件，板级电路、整机/单元模块的EMC，板级电路模块及整机/单元模块的MPT设计，无论是国内或国外都是有待进一步解决。
“九、五”后期，我们对电子装联的概念进行了拓展，提出了“电气互联技术”这一具有前瞻性的创新。
在电子装备中，电气互联技术指的是：“在电、磁、光、静电、温度等效应和环境介质中任何两点（或多点）之间的电气连通技术，即由电子、光电子器件、基板、导线、连接器等零部件，在电磁介质环境中经布局布线联合制成承制所设定的电气模型的工程实体的制造技术”。
由此，在现代电子产品的设计、开发、生产中，电气互联技术的作用发生了根本性的变化，它是总体方案设计人员、企业的决策者实现产品功能指标的前提和依赖。
电气互联可靠性是电子设备可靠性的主要问题，电气互联技术是现代电子设备设计和制造的基础技术。
先进电气互联技术服务于整机，服务于生产，为电子装备的小型化、轻量化、多功能化及高可靠性以及批量生产提供了可靠的技术保障。
先进电气互联技术是一项系统工程，它涉及到产品从设计、研制到生产的各个环节。
电路设计与电气互联技术是一种互为依存的关系：先进电气互联技术为电路设计提供可靠的技术保障，同时先进电气互联技术又要求电路设计更先进、更加规X化标准化、更具有生产性工艺性。
没有先进电气互联技术作可靠的技术保障，电路设计不管多么先进也无法实现其战术技术指标。
同样，没有先进的、规X化标准化、具有生产性、工艺性的电路设计，先进电气互联技术就失去了发挥其作用的平台。
从产品的方案论证起参加进去，参与电子产品总体设计及研制、开发、生产全过程的设计和决策，应用电气互联系统集成设计技术，是现代电气互联技术新格局的主要理念。
1. 全面理解电装工艺领域的内涵1）产品方案论证在产品方案论证中，电装工艺师参加产品的全部方案论证，依据产品的战术技术指标与产品工艺总师一起共同提出产品工艺方案和质量保证大纲；向电路设计人员介绍国内外、尤其是电气互联技术的成果，提出电路设计中的电气互联工艺要求及确保产品战术技术指标的最佳电气互联工艺方案；向主管领导提出实施电气互联工艺方案的试验项目、实施途径、需要增加的设备和基础设施以及该产品应注意的电气互联特点。
电装工艺师参加产品全部方案论证是实行产品可制造性设计的首要前提。
2）电装工艺新技术试验（包括产品新工艺、新技术、新材料、新设备试验和电气互联先进制造技术研究）根据近、远期产品的要求、所使用的元器件特点，开展电气互联先进制造技术预先研究，编写电装工艺规X。
电装工艺新技术、新技术、新材料、新设备是确保产品小型化、多功能化、轻量化及高可靠性的主要技术保障手段。
根据产品的电磁兼容要求开展计算机布线试验，包括屏蔽接地、抗干扰、电磁兼容、导线应用设计等。
3）电装工艺设计电装工艺设计的主要任务是进行电路设计的可制造性审查，编制、设计产品的工艺文件，并在电路设计和结构设计向工艺输出三维设计数据时应用先进设计软件设计整机和单元线扎图。
电装工艺新技术、新技术、新材料、新设备试验是确保产品工艺文件得以实施的必不可少的手段，产品工艺文件是实施电气互联工艺新技术的平台。
4）工艺实施电装工艺实施的主要任务是指导和监督电装工艺文件的实施，解决生产中的技术问题，在反复实践的基础上不断完善工艺文件，使工艺文件更具有可操作性。
需要特别指出的是传统工艺的基本理念是“串行工程”：设计怎么定，工艺就怎么做。
现代工艺的基本理念是“并行工程”：在电子产品的设计中，工艺要求电路设计和结构设计按照能够适应先进制造技术的要求进行设计。
2. 强化电装工艺工作1）强化对电路设计人员的“电路可制造性设计”宣贯和培训，用电路可制造性设计去规X设计、制约设计“电路可制造性设计”是我们从科研和生产实际中总结出来的提高电路设计质量、解决电路设计与制造之间的接口问题的唯一行之有效的方法。
电路设计是电子产品实现其电路功能的主要途径，起着举足轻重的作用；然而，当电路设计人员设计的产品不符合国标、国军标或电子行业的相关标准，脱离本单位的生产实践，缺乏可制造性，产品就失去了实现其质量和可靠性的基本前提。
电路设计产品的功能时，需要同时满足成本、性能和质量的要求；即在产品的方案样机、工程样机设计和定型设计阶段等产品研制/生产的各阶段，在满足产品使用要求的前提下，必须满足制造生产过程中的工艺要求、测试组装的合理性和售后服务的要求。
要改变我们工艺被动的局面，我们必须年复一年、日复一日的坚持对电路设计人员进行“电路可制造性设计”宣贯和培训，把由设计引起的质量问题消灭在设计初期，不要等到工艺审查时才提出，更要避免在生产现场出现由设计引起的质量问题。
通过“电路可制造性设计”的宣贯和培训，让“电路可制造性设计”的理念深入到每个电路设计人员的灵魂中去，要让每个电路设计人员在设计的初期能自觉的考虑设计文件是否符合和满足本单位的工艺条件（如技术水平，设备能力和检测手段等）；是否符合和满足产品的研制阶段，生产批量及发展规划；是否符合和满足新工艺、新技术、新材料、新设备等的应用,尤其是符合先进制造技术的应用；是否符合和满足国家、部及产品使用单位的技术政策、技术法规和技术标准等。
工艺必须有服务意识，面向设计、面向制造是我们做好工艺工作的基本前提；工艺工作的这种服务意识必须是主动的，要走在设计的前面，走在整机的前面，上门服务，一个组、一个组，一个室、一个室的对电路设计人员进行“电路可制造性设计”宣贯和培训。
电气互联先进制造技术是电子装备制造基础支撑技术，是衡量一个国家综合实力和科技发展水平的重要标志之一。
从宏观上来讲，每个单位的领导都会支持工艺部门开展电气互联先进制造技术的研究，但是，领导支持的唯一原因和条件是希望预研成果能够应用到工程实体中去；离开这一条，先进制造技术无论在技术上和经济效益上不但无法与电路系统的预先研究项目相比拟，更无法与工程任务相比拟，因此也不可能引起单位领导的重视和兴趣。
但电气互联预研成果的工程化应用又谈何容易？我们工艺人员没有应用产品的“主体”，我们只能“借船出海”：借电路设计的“船”，出预研成果工程化应用的“海”；但是，这个“船”有很多限制：首先，受到产品应用场合的限制；其次，受到小型化元器件来源的限制；再次，受到设计人员设计理念和设计水平的限制；总之，在电气互联预研成果的工程化应用上我们工艺只能处于被动的状态。
与电气互联预研相比，“电路可制造性设计”我们工艺处于主动状态；这是因为我们工艺人员相对来讲对于本单位的工艺条件（如技术水平，设备能力和检测手段等），产品各个研制阶段，不同生产批量的特点；对于新工艺、新技术、新材料、新设备等的应用,尤其是符合先进制造技术的应用；对于国家、部及产品使用单位的技术政策、技术法规和技术标准等较之设计人员更为熟悉，是我们的长项；是避免和改变被动局面行之有效的方法。
2）强化对标准的学习、宣贯和制定电路设计根据什么进行电路设计？工艺人员根据什么进行工艺设计？根据什么编制装配工艺流程卡？电装工人根据什么进行产品组装？质检人员根据什么进行产品检验？“标准是产品质量的判据”！一个产品的质量是否符合要求，唯一的依据是国家、部及产品使用单位的技术政策、技术法规和技术标准。
标准是我们从事电路设计，工艺设计，产品组装和检验的依据和带强制性的技术法规。
每一个工艺人员都要努力学习标准，贯彻标准，宣贯标准，进而制定符合本单位特点的标准。
在有些单位，如果是设计出了问题，就会说你工艺宣贯力度不够；如果是制造出了问题，要么说你工艺操作性差，或者说你工艺现场指导不到位，即使工艺操作性好，现场指导也到位，人们也可以横挑鼻子竖挑眼的给你在骨头缝里找出刺来，反正横竖脱不了你工艺的干系，工艺是夹在设计和制造的中间过日子的；因此，我们工艺人员不但必须把工作做细做好，也必须有“护身符”和“上方宝剑”！标准不但是产品质量的判据，也是我们工艺人员的“护身符”和“上方宝剑”；我们要把学习标准，贯彻标准，宣贯标准，制定标准放在头等重要的位置。
电气互联的主要标准有：(1) 国标（GB）；(2) 国军标（G）；(3) 部标（SJ 或SJ/T）；(4) 航天部标准（QJ）；(5) 航空部标准（HB）；(6) 企业技术标准；等等。
要使我们的设计标准化、规X化，要用标准化、规X化的工艺设计文件去规X设计、制约设计；要用标准化、规X化的工艺设计文件去指导生产、规X 生产。
首先必须花大力气学习和掌握国内外先进的电子装联技术和电子装联标准体系，结合本单位的实际情况，设计、编制一套完整的、具有可操作性的通用电装工艺规X系列，包针对设计的规X（比如电子装联可制造性设计技术，具有可组装性的结构设计技术、高低频传输线设计规X等）和针对电子装联的规X （比如PCB、整机及单元模块、高低频传输线、微波电路模块等。
其次，要引进先进的工艺设计软件，并在此基础上设计和编制一套适合本单位生产实践的，通用的电装工艺“亚卡”系列。
这样的“亚卡”至少应有20种以上，包括适合于研制产品和批量生产二个类型“亚卡”。
再次，要引进先进的工艺设计软件，使我们的工艺设计“立体化”，包括3D接线图设计，3D线扎图设计和3D线扎图安装图设计等。
工艺人员去生产现场，实际上就是生产指导的“立体化”，如果我们的工艺设计图纸能“立体化”，那末我们的生产指导就将从“现场化”变成“图纸化、文字化”，进而在条件成熟后应用PDM，使我们的生产指导“电脑化”。
