船闸总体设计规范输水系统竞赛4(121115)

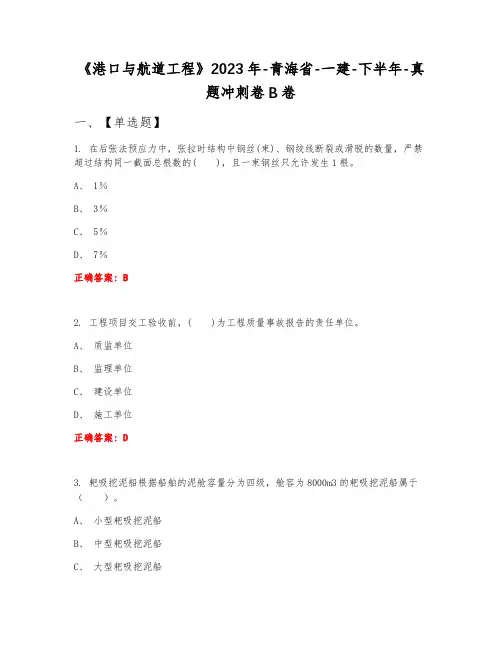

《港口与航道工程》2023年-青海省-一建-下半年-真题冲刺卷B卷一、【单选题】1. 在后张法预应力中，张拉时结构中钢丝(束)、钢绞线断裂或滑脱的数量，严禁超过结构同一截面总根数的( )，且一束钢丝只允许发生1根。

A、 1％B、 3％C、 5％D、 7％正确答案: B2. 工程项目交工验收前，( )为工程质量事故报告的责任单位。

A、质监单位B、监理单位C、建设单位D、施工单位正确答案: D3. 耙吸挖泥船根据船舶的泥舱容量分为四级，舱容为8000m3的耙吸挖泥船属于（）。

A、小型耙吸挖泥船B、中型耙吸挖泥船C、大型耙吸挖泥船D、超大型耙吸挖泥船正确答案: B4. 重力式码头的棱体面铺设土工织物倒滤层时，土工织物的搭接长度应满足设计要求并不小于( )。

A、 0B、 1C、 1D、 2正确答案: B5. 粉煤灰与磨细矿渣一个抽样批的最大数量是( )。

A、 100tB、 200tC、 300tD、 500t正确答案: B6. 坞口底板与坞门槛混凝土的闭合块浇筑，从底板混凝土浇筑完成日期起的间隔时间为（）、浇筑环境要求是（）。

A、 30d、气温较低时段B、 30d、气温较高时段C、 45d、气温较低时段D、 45d、气温较高时段正确答案: C7. 在先张法预应力中，预应力筋张拉后以( )为支点进行锚固。

A、混凝土构件本身B、预应力张拉台座C、张拉千斤顶D、其他固定设备正确答案: B8. 疏浚工程预算定额中抛泥运距是指( )。

A、挖泥区中心至卸泥区远边的距离B、挖泥区至卸泥区的平均距离C、挖泥区中心至卸泥区中心的距离D、挖泥区远边至卸泥区远边的距离正确答案: C9. 普通硅酸盐水泥的最低强度等级是( )。

A、 22B、 32C、 42D、 52正确答案: C10. 水运工程建设项目依法必须进行招标的施工单项合同估算价标准是( )。

A、在400万元人民币以上的工程B、在300万元人民币以上的工程C、在200万元人民币以上的工程D、在100万元人民币以上的工程正确答案: A11. 下列抓斗挖泥船疏浚监控分系统中，属于扩展型疏浚监控系统中对基本型疏浚监控系统增设的是( )。

船闸集中控制系统数据结构设计规范地方标准编制说明一、项目来源根据《XX区市场监管局关于下达20XX年第二批XX 地方标准制定项目计划的通知》X市监函（20XX）X号精神，由XX区交通运输厅提出，XX西江开发投资集团有限公司、XX西江集团红花二线船闸有限公司、华设设计集团股份有限公司、北京机械工业自动化研究所有限公司共同起草的XX地方标准《船闸集中控制系统数据结构设计规范》。

二、项目背景及目的意义信息技术作为当前经济社会中最重要的资源和竞争要素，正在不断的应用于各个领域。

随着《新一代人工智能发展规划》、《促进大数据发展行动纲要》、《国务院关于积极推进“互联网+”行动的指导意见》等发布和实施，利用信息技术实现内河水运的高效管理、提升水运效率成为共识。

因此，应用信息技术、采用技术手段改善运行环境，提高运输效率成为满足水运需求的有效手段。

20XX年2月24日中共中央、国务院《国家综合立体交通网规划纲要》明确推进智慧发展，全方位布局交通感知系统，与交通基础设施同步规划建设，部署关键部位主动预警设施，提升多维监测、精准管控、协同服务能力。

加强内河高等级航道运行监测，推动船岸协同。

20XX年的交通强国发展规划纲要、数字交通发展规划等文件均要求通过“智能化、信息化”手段实现船闸等典型交通新型基础设施管理和服务提升。

事实上，在以5G、大数据为代表的新一代信息技术冲击下，智慧水运、智慧航道等为已建船闸和新建船闸的运行管理提供了大量的新手段和新方式，也极大的促进了船闸集中控制系统的推广与接入的集成。

随着航运经济快速发展，内河运力运量迅猛增长，内河船舶数量众多，通航河道船舶密度较大，原有航道不堪重负，高密度的船舶给行驶带来更多的不安全因素。

早在20XX年8月，交通运输部发布《关于加强和改进交通运输标准化工作的意见》提出要加快综合运输、工程建设等重点领域的技术标准制订，要以标准化思维，引领行业发展。

本标准的编制符合该指导意见的要求。

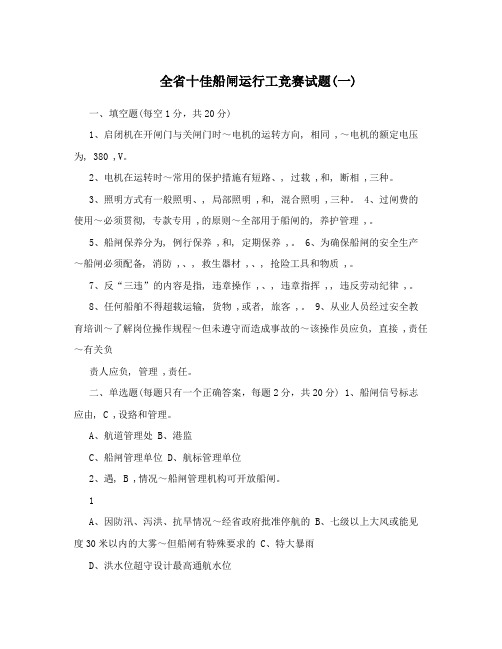

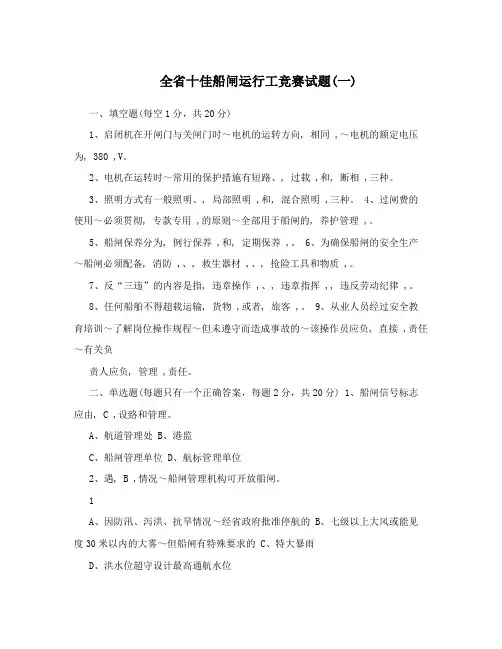

全省十佳船闸运行工竞赛试题(一)一、填空题(每空1分，共20分)1、启闭机在开闸门与关闸门时～电机的运转方向, 相同 ,～电机的额定电压为, 380 ,V。

2、电机在运转时～常用的保护措施有短路、, 过载 ,和, 断相 ,三种。

3、照明方式有一般照明、, 局部照明 ,和, 混合照明 ,三种。

4、过闸费的使用～必须贯彻, 专款专用 ,的原则～全部用于船闸的, 养护管理 ,。

5、船闸保养分为, 例行保养 ,和, 定期保养 ,。

6、为确保船闸的安全生产～船闸必须配备, 消防 ,、, 救生器材 ,、, 抢险工具和物质 ,。

7、反“三违”的内容是指, 违章操作 ,、, 违章指挥 ,, 违反劳动纪律 ,。

8、任何船舶不得超载运输, 货物 ,或者, 旅客 ,。

9、从业人员经过安全教育培训～了解岗位操作规程～但未遵守而造成事故的～该操作员应负, 直接 ,责任～有关负责人应负, 管理 ,责任。

二、单选题(每题只有一个正确答案，每题2分，共20分) 1、船闸信号标志应由, C ,设臵和管理。

A、航道管理处B、港监C、船闸管理单位D、航标管理单位2、遇, B ,情况～船闸管理机构可开放船闸。

1A、因防汛、泻洪、抗旱情况～经省政府批准停航的B、七级以上大风或能见度30米以内的大雾～但船闸有特殊要求的C、特大暴雨D、洪水位超守设计最高通航水位3、继电保护动作时～其保护范围, A ,A、越小越好B、越大越好C、大小均可D、无所谓4、操作员在机械运转状态时～应确切记录电流、电压等仪表的异常变化情况～发现异常情况时应, A ,A、立即关闭设备～待检修后再开启设备B、将船放完后～再检查维修C、不管不问～等不能运转时再报告领导5、在船舶通过船闸时～为确保安全～在, D ,可以不通知船员 A、闸室涨落水时B、在船舶进出闸时C、进入闸室的船舶～船员在甲板上生火D、闸室消防设施损坏时6、装运危险品的船舶在通过船闸时, A ,A、在指定停泊区停靠～单独过闸B、不可停靠、过闸C、同其它船舶一样管理、过闸、交纳过闸费D、在采取一定的安全保障措施时～同其它船舶一齐混合过闸 7、下列船舶通过船闸时～可以不交纳过闸费的船舶是, C ,。

《船闸总体设计规范》、《船闸输水系统设计规范》等竞赛题4姓名：得分：一、填空题（共60分，除标注分值外，每空各一分，下同）1、船闸基本尺度包括闸室、和。

2、船闸引航道制动段和停泊段的水面最大流速纵向不应大于m/s，横向不应大于m/s。

（各2分）3、据规范，船闸闸室有效长度L X不应小于按L X=L C+L f计算的长度，其中L C表示设计船队、船舶的计算长度，L f表示，当过闸船舶均为机动驳时，则L f≥m。

4、船闸闸首口门和闸室有效宽度不应小于按B X=∑b C+b f和b f=△b+0.025（n-1）b C计算的宽度，其中b f表示；△b表示，当b C≤7m时，△b≥m，当b C＞7m时，△b≥m。

（∑b C表示同一闸次过闸船舶并列停泊于闸室的最大总宽度。

当只有一个船队或一艘船舶单列过闸时，则为设计最大船队或船舶的宽度b C。

）5、单线船闸反对称型和不对称型引航道宽度B0，应根据B0≥b C+b C1+△b1 +△b2，其中b C表示设计最大船舶、船队的宽度；b C1表示；△b1表示，取△b1= ；△b2表示，取△b2= 。

6、船闸输水系统可分为集中输水系统（也可称为输水系统）和输水系统（也可称为输水系统）两大类。

当判别系数m 时，采用集中输水系统。

7、据《渠化工程》，目前，船闸设计规范没有对灌泄水时间作具体规定，在工程设计中，一般是根据船闸来确定。

（2分）8、据《渠化工程》，过闸船舶的停泊条件主要取决于船闸灌泄水过程中，。

（2分）9、船闸输水系统应包括进水口、、、、和等。

10、（集中输水系统的）短廊道输水包括无消能室、有消能室和输水。

11、（集中输水系统）在灌泄水过程中，水流的纵向流动对船舶产生的作用分为、和局部力。

在灌水初期，是闸室内船舶所承受的主要作用力。

（各2分）12、消力槛的作用主要是，兼起撞击消能扩散及转变水流方向的作用。

（2分）13、集中输水系统的消能段后宜设镇静段，镇静段的长度可按式L=BE p计算，其中B为经验系数，E p 为。

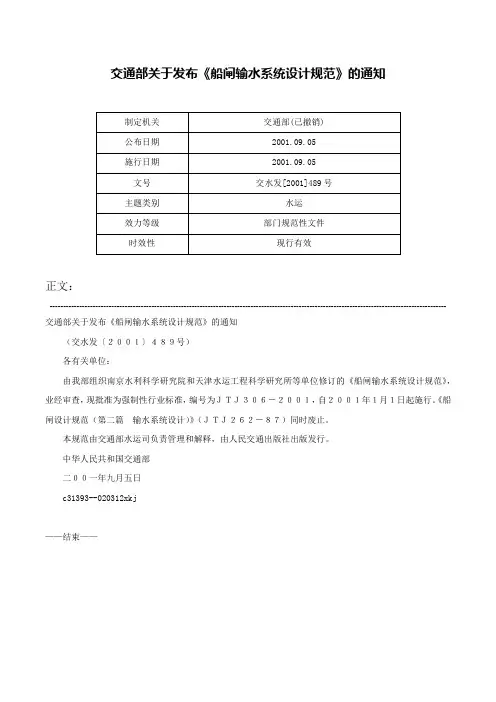

交通部关于发布《船闸输水系统设计规范》的通知
正文：
---------------------------------------------------------------------------------------------------------------------------------------------------- 交通部关于发布《船闸输水系统设计规范》的通知
（交水发〔２００１〕４８９号）
各有关单位：
由我部组织南京水利科学研究院和天津水运工程科学研究所等单位修订的《船闸输水系统设计规范》，业经审查，现批准为强制性行业标准，编号为ＪＴＪ３０６－２００１，自２００１年１月１日起施行。

《船闸设计规范（第二篇输水系统设计）》（ＪＴＪ２６２－８７）同时废止。

本规范由交通部水运司负责管理和解释，由人民交通出版社出版发行。

中华人民共和国交通部
二００一年九月五日
c31393--020312xkj
——结束——。

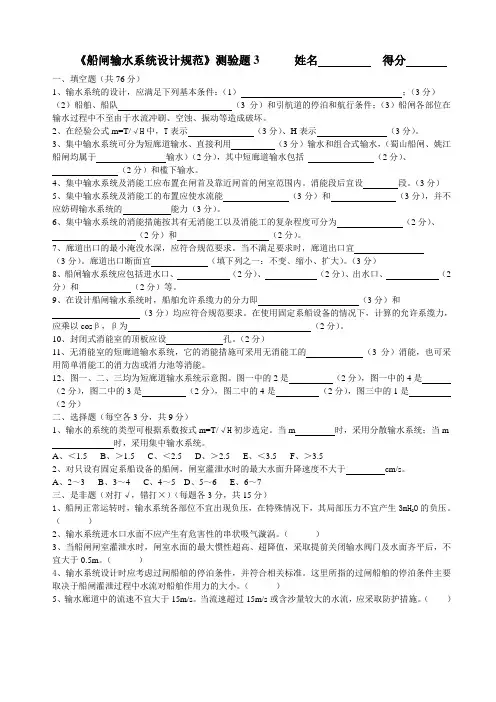

《船闸输水系统设计规范》测验题3 姓名得分一、填空题（共76分）1、输水系统的设计，应满足下列基本条件：（1）；（3分）（2）船舶、船队（3分）和引航道的停泊和航行条件；（3）船闸各部位在输水过程中不至由于水流冲刷、空蚀、振动等造成破坏。

2、在经验公式m=T/√H中，T表示（3分）、H表示（3分）。

3、集中输水系统可分为短廊道输水、直接利用（3分）输水和组合式输水，（蜀山船闸、姚江船闸均属于输水）（2分），其中短廊道输水包括（2分）、（2分）和槛下输水。

4、集中输水系统及消能工应布置在闸首及靠近闸首的闸室范围内。

消能段后宜设段。

（3分）5、集中输水系统及消能工的布置应使水流能（3分）和（3分），并不应妨碍输水系统的能力（3分）。

6、集中输水系统的消能措施按其有无消能工以及消能工的复杂程度可分为（2分）、（2分）和（2分）。

7、廊道出口的最小淹没水深，应符合规范要求。

当不满足要求时，廊道出口宜（3分）。

廊道出口断面宜（填下列之一：不变、缩小、扩大）。

（3分）8、船闸输水系统应包括进水口、（2分）、（2分）、出水口、（2分）和（2分）等。

9、在设计船闸输水系统时，船舶允许系缆力的分力即（3分）和（3分）均应符合规范要求。

在使用固定系船设备的情况下，计算的允许系缆力，应乘以cosβ，β为（2分）。

10、封闭式消能室的顶板应设孔。

（2分）11、无消能室的短廊道输水系统，它的消能措施可采用无消能工的（3分）消能，也可采用简单消能工的消力齿或消力池等消能。

12、图一、二、三均为短廊道输水系统示意图。

图一中的2是（2分），图一中的4是（2分），图二中的3是（2分），图二中的4是（2分），图三中的1是（2分）二、选择题（每空各3分，共9分）1、输水的系统的类型可根据系数按式m=T/√H初步选定。

当m 时，采用分散输水系统；当m时，采用集中输水系统。

A、＜1.5B、＞1.5C、＜2.5D、＞2.5E、＜3.5F、＞3.52、对只设有固定系船设备的船闸，闸室灌泄水时的最大水面升降速度不大于cm/s。

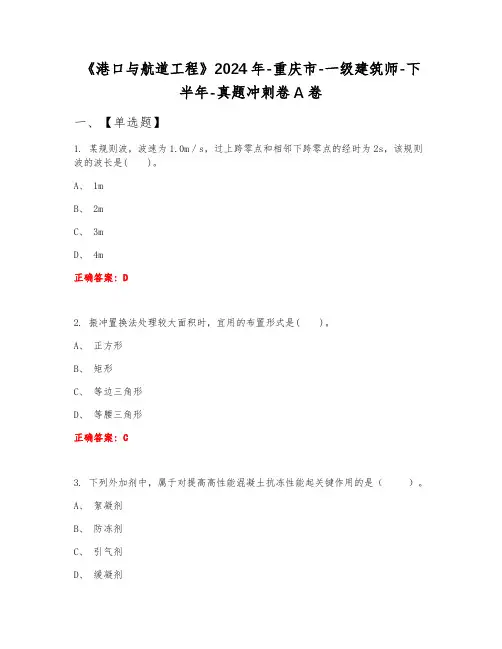

《港口与航道工程》2024年-重庆市-一级建筑师-下半年-真题冲刺卷A卷一、【单选题】1. 某规则波，波速为1.0m／s，过上跨零点和相邻下跨零点的经时为2s，该规则波的波长是( )。

A、 1mB、 2mC、 3mD、 4m正确答案: D2. 振冲置换法处理较大面积时，宜用的布置形式是( )。

A、正方形B、矩形C、等边三角形D、等腰三角形正确答案: C3. 下列外加剂中，属于对提高高性能混凝土抗冻性能起关键作用的是（）。

A、絮凝剂B、防冻剂C、引气剂D、缓凝剂正确答案: C4. 港口与航道工程的分部工程质量检验由（）组织进行。

A、项目部技术负责人B、项目经理C、企业技术负责人D、企业负责人正确答案: A5. 出海拖航的拖轮(包括使用外单位的)应为( )。

A、客轮B、散货轮C、内河拖轮D、专供拖带用的出海拖轮正确答案: D6. 土石方工程按设计图纸计算填筑工程量时，不应扣除预埋件和面积小于( )的孔洞所占的体积。

A、 0B、 0C、 0D、 0正确答案: A7. 下列土工织物的性能指标中，属于产品形态指标的是( )。

A、织物厚度B、材质C、有效孔径D、单位面积质量正确答案: B8. 编队(组)航行时，( )负责主持制定拖航计划和安全实施方案。

A、被拖船船长B、任一拖船船长C、助拖船船长D、主拖船船长正确答案: D9. 起吊混凝土桩时，捆绑位置的偏差不得大于( )。

A、 200mmB、 250mmC、 300mmD、 350mm正确答案: A10. 为较大幅度提高耙吸式挖泥船挖掘密实砂的生产效率，可采取（）的措施。

A、控制对地航速在1~2节B、适当调高波浪补偿器压力C、选用冲刷型耙头D、在耙头上加高压冲水正确答案: D11. 下列土质中不适用于耙吸式挖泥船“挖掘型”耙头的是（）。

A、淤泥土类B、软黏土C、密实砂D、硬黏性土正确答案: D12. 《公路水运工程安全生产监督管理办法》第五十六条规定施工单位未按照规定设置安全生产管理机构的，责令限期改正，可以处( )以下的罚款。

第四章 船闸总体设计第一节 船闸规模一、船闸基本尺度船闸基本尺度是指船闸正常通航过程中，闸室可供船舶安全停泊和通过的尺度，包括闸室有效长度、有效宽度和门槛水深。

闸室有效长度、有效宽度和门槛水深必须满足船舶安全进出闸和停泊的条件，并应满足下列要求：（1） 船闸设计水平年内各阶段的通过能力满足过闸船舶总吨位数量和客货运量要求；（2） 满足设计船队，能一次过闸；（3） 满足现有运输船舶和其他船舶过闸的要求。

1.闸室有效长度闸室有效长度，是指船舶过闸时，闸室内可供船舶安全停泊的长度。

闸室有效长度起止边界按下列规则确定：它的上游边界应取下列最下游界面(图4-1）：帷墙的下游面；上闸首门龛的下游边缘；采用头部输水时镇静段的末端；其他伸向下游构件占用闸室长度的下游边缘。

它的下游边界应取下列最上游界面（图4-1）：下闸首门龛的上游边缘；防撞设备的上游边缘；双向水头采用头部输水时镇静段长的一端；其他伸向上游构件占用闸室长度的上游边缘。

图4-1 船闸有效长度示意图闸室有效长度x L 等于设计最大船队长度加富裕长度，即fc x l l L += (4-１)式中 x L —— 闸室有效长度（m ）， c l —— 设计船队、船舶计算长度（m ）；当一闸次只有一个船队或一艘船单列过闸时，为设计最大船队、船舶长度；当一闸次有两个或多个船队船舶纵向排列过闸时， 则等于各设计最大船队、船舶长度之和加上各船队、船舶间的停泊间隔长度；f l —— 闸室的富裕长度（m ），与船队的尺度、队型和吨位有关，是确定闸室有效长度的一项重要参数，根据船闸实践和船舶操纵性能，可取:对于顶推船队：c f l l 06.02+≥；对于拖带船队：c f l l 03.02+≥；对于机动驳和其他船舶：c f l l 05.04+≥。

2．闸室有效宽度闸室有效宽度，是指闸室内两侧墙面最突出部分之间的最小距离，为闸室两侧闸墙面间的最小净宽度。

对于斜坡式闸室，其有效宽度为两侧垂直靠船设施之间的最小距离。
