地铁通信UPS电源系统简述摘要：通信UPS电源系统主要为通信系统提供安全、稳定的电源，当外部市电发生中断或波动的情况下，仍能保证通信设备在一定时间内正常工作。
文中主要介绍了通信UPS电源系统的组成及功能。
关键词：地铁；通信；UPS电源1、概述近年来，随着经济和社会的不断发展，国内各大中城市地铁行业发展迅速，地铁已成为城市居民出行的主要交通方式之一。
通信系统是地铁系统中运营指挥、服务乘客、企业管理和传递语音、图像、数据等信息的网络平台。
通信系统正常情况下可以保证列车高效、安全运营，给乘客提供高质量的出行服务，在紧急情况下可以迅速转变为事故处理和防灾救援的指挥系统[1]。
由于外部电网中接入了各种各样的负载，对电网造成了污染和干扰，影响了设备的正常运行。
轻则数据丢失，严重时将会导致整个通信系统瘫痪。
因此，为确保地铁通信安全畅通，必须设置不间断电源系统（Uninterrupted Power Supply,UPS），为通信系统提供安全、稳定的工作电源[2]。
2、系统组成及功能根据通信设备配置情况，在控制中心、车站、车辆段、停车场配置UPS电源系统。
UPS电源系统由UPS电源柜、智能交流配电屏、电源监控系统以及蓄电池设备等组成。
UPS电源系统构成如图1所示。
为了节约能源和方便集中管理，通信UPS电源系统在为通信设备供电的同时，也为其他弱电系统（如：综合监控、BAS、AFC等）进行供电。
UPS后备供电时间根据不同专业按30分钟～120分钟设计。
图1 UPS电源系统构成图2.1 UPSUPS电源柜是不间断电源系统中最核心的设备，由整流器、逆变器、静态开关、监控模块、维修旁路开关等组成。
在市电正常供电时，首先交流电经过整流器进行调整后变为直流电，并消除电压不稳现象，然后直流电既向蓄电池组供电又向逆变器供电，逆变器把直流电变换成稳定的纯净交流电供给负载。
当市电电压降低或中断时，UPS 将从市电供电状态转换到电池后备供电状态，在此状态下，电池通过逆变器提供稳定交流电给负载。

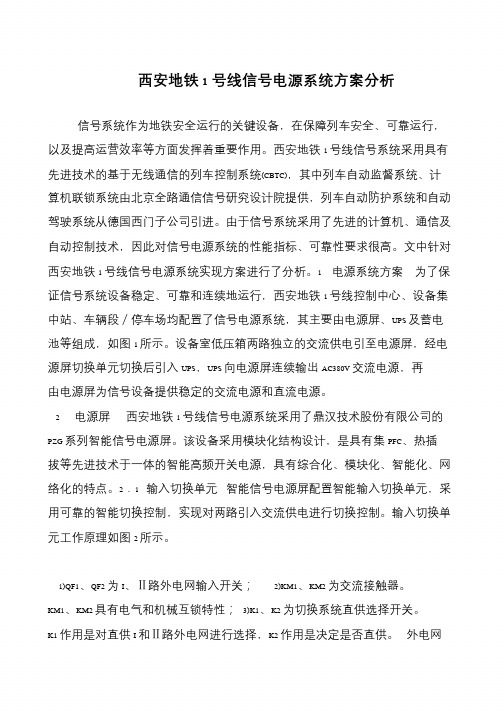

西安地铁1号线信号电源系统方案分析信号系统作为地铁安全运行的关键设备，在保障列车安全、可靠运行，以及提高运营效率等方面发挥着重要作用。
西安地铁1 号线信号系统采用具有先进技术的基于无线通信的列车控制系统(CBTC)，其中列车自动监督系统、计算机联锁系统由北京全路通信信号研究设计院提供，列车自动防护系统和自动驾驶系统从德国西门子公司引进。
由于信号系统采用了先进的计算机、通信及自动控制技术，因此对信号电源系统的性能指标、可靠性要求很高。
文中针对西安地铁1 号线信号电源系统实现方案进行了分析。
1 电源系统方案为了保证信号系统设备稳定、可靠和连续地运行，西安地铁1 号线控制中心、设备集中站、车辆段／停车场均配置了信号电源系统，其主要由电源屏、UPS 及蓄电池等组成，如图1 所示。
设备室低压箱两路独立的交流供电引至电源屏，经电源屏切换单元切换后引入UPS，UPS 向电源屏连续输出AC380V 交流电源，再由电源屏为信号设备提供稳定的交流电源和直流电源。
2 电源屏西安地铁1 号线信号电源系统采用了鼎汉技术股份有限公司的PZG 系列智能信号电源屏。
该设备采用模块化结构设计，是具有集PFC、热插拔等先进技术于一体的智能高频开关电源，具有综合化、模块化、智能化、网络化的特点。
2．1 输入切换单元智能信号电源屏配置智能输入切换单元，采用可靠的智能切换控制，实现对两路引入交流供电进行切换控制。
输入切换单元工作原理如图2 所示。
1)QF1、QF2 为I、Ⅱ路外电网输入开关；2)KM1、KM2 为交流接触器。
KM1、KM2 具有电气和机械互锁特性；3)K1、K2 为切换系统直供选择开关。
K1 作用是对直供I 和Ⅱ路外电网进行选择，K2 作用是决定是否直供。
外电网。

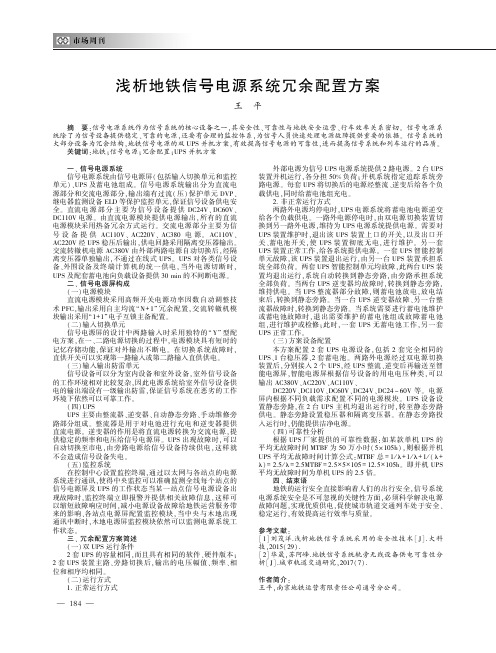

浅析地铁信号电源系统冗余配置方案王㊀平摘㊀要:信号电源系统作为信号系统的核心设备之一ꎬ其安全性㊁可靠性与地铁安全运营㊁行车效率关系密切ꎮ信号电源系统除了为信号设备提供稳定㊁可靠的电源ꎬ还要有合理的监控体系ꎬ为信号人员快速处理电源故障提供重要的依据ꎮ信号系统的大部分设备为冗余结构ꎬ地铁信号电源的双ＵＰＳ并机方案ꎬ有效提高信号电源的可靠性ꎬ进而提高信号系统和列车运行的品质ꎮ关键词:地铁ꎻ信号电源ꎻ冗余配置ꎻＵＰＳ并机方案一㊁信号电源系统信号电源系统由信号电源屏(包括输入切换单元和监控单元)㊁ＵＰＳ及蓄电池组成ꎮ信号电源系统输出分为直流电源部分和交流电源部分ꎬ输出端有过流(压)保护单元ＤＶＰ㊁继电器监测设备ＥＬＤ等保护监控单元ꎬ保证信号设备供电安全ꎮ直流电源部分主要为信号设备提供ＤＣ２４Ｖ㊁ＤＣ６０Ｖ㊁ＤＣ１１０Ｖ电源ꎮ由直流电源模块提供电源输出ꎬ所有的直流电源模块采用热备冗余方式运行ꎮ交流电源部分主要为信号设备提供ＡＣ１１０Ｖ㊁ＡＣ２２０Ｖ㊁ＡＣ３８０电源ꎮＡＣ１１０Ｖ㊁ＡＣ２２０Ｖ经ＵＰＳ稳压后输出ꎬ供电回路采用隔离变压器输出ꎮ交流转辙机电源ＡＣ３８０Ｖ由外部两路电源自动切换后ꎬ经隔离变压器单独输出ꎬ不通过在线式ＵＰＳꎮＵＰＳ对各类信号设备㊁外围设备及终端计算机的统一供电ꎬ当外电源切断时ꎬＵＰＳ及配套蓄电池向负载设备提供３０ｍｉｎ的不间断电源ꎮ二㊁信号电源屏构成(一)电源模块直流电源模块采用高频开关电源功率因数自动调整技术ＰＦＣꎬ输出采用自主均流 Ｎ＋１ 冗余配置ꎬ交流转辙机模块输出采用 １＋１ 电子互锁主备配置ꎮ(二)输入切换单元信号电源屏的设计中两路输入时采用独特的 Ｙ 型配电方案ꎬ在一㊁二路电源切换的过程中ꎬ电源模块具有短时的记忆存储功能ꎬ保证对外输出不断电ꎮ在切换系统故障时ꎬ直供开关可以实现第一路输入或第二路输入直供供电ꎮ(三)输入输出防雷单元信号设备可以分为室内设备和室外设备ꎬ室外信号设备的工作环境相对比较复杂ꎬ因此电源系统给室外信号设备供电的输出端设有一级输出防雷ꎬ保证信号系统在恶劣的工作环境下依然可以可靠工作ꎮ(四)ＵＰＳＵＰＳ主要由整流器㊁逆变器㊁自动静态旁路㊁手动维修旁路部分组成ꎮ整流器是用于对电池进行充电和逆变器提供直流电源ꎮ逆变器的作用是将直流电源转换为交流电源ꎬ提供稳定的频率和电压给信号电源屏ꎮＵＰＳ出现故障时ꎬ可以自动切换至市电ꎬ由旁路电源给信号设备持续供电ꎬ这样就不会造成信号设备失电ꎮ(五)监控系统在控制中心设置监控终端ꎬ通过以太网与各站点的电源系统进行通讯ꎬ使得中央监控可以准确监测全线每个站点的信号电源屏及ＵＰＳ的工作状态当某一站点信号电源设备出现故障时ꎬ监控终端立即报警并提供相关故障信息ꎬ这样可以缩短故障响应时间ꎬ减小电源设备故障给地铁运营服务带来的影响㊁各站点电源屏配置监控模块ꎬ当中央与木地出现通讯中断时ꎬ木地电源屏监控模块依然可以监测电源系统工作状态ꎮ三㊁冗余配置方案简述(一)双ＵＰＳ运行条件２套ＵＰＳ的容量相同ꎬ而且具有相同的软件㊁硬件版本ꎻ２套ＵＰＳ装置主路㊁旁路切换后ꎬ输出的电压幅值㊁频率㊁相位和相序均相同ꎮ(二)运行方式１.正常运行方式外部电源为信号ＵＰＳ电源系统提供２路电源ꎮ２台ＵＰＳ装置并机运行ꎬ各分担５０％负荷ꎻ并机系统指定追踪系统旁路电源ꎮ每套ＵＰＳ将切换后的电源经整流㊁逆变后给各个负载供电ꎬ同时给蓄电池组充电ꎮ２.非正常运行方式两路外电源均停电时ꎬＵＰＳ电源系统将蓄电池电源逆变给各个负载供电ꎮ一路外电源停电时ꎬ由双电源切换装置切换到另一路外电源ꎬ维持为ＵＰＳ电源系统提供电源ꎮ需要对ＵＰＳ装置维护时ꎬ退出该ＵＰＳ装置上口的开关ꎬ以及出口开关㊁蓄电池开关ꎬ使ＵＰＳ装置彻底无电ꎬ进行维护ꎮ另一套ＵＰＳ装置正常工作ꎬ给各系统提供电源ꎮ一套ＵＰＳ智能控制单元故障ꎬ该ＵＰＳ装置退出运行ꎬ由另一台ＵＰＳ装置承担系统全部负荷ꎮ两套ＵＰＳ智能控制单元均故障ꎬ此两台ＵＰＳ装置均退出运行ꎬ系统自动转换到静态旁路ꎬ由旁路承担系统全部负荷ꎮ当两台ＵＰＳ逆变器均故障时ꎬ转换到静态旁路ꎬ维持供电ꎮ当ＵＰＳ整流器部分故障ꎬ则蓄电池放电ꎬ放电结束后ꎬ转换到静态旁路ꎮ当一台ＵＰＳ逆变器故障㊁另一台整流器故障时ꎬ转换到静态旁路ꎮ当系统需要进行蓄电池维护或蓄电池故障时ꎬ退出需要维护的蓄电池组或故障蓄电池组ꎬ进行维护或检修ꎻ此时ꎬ一套ＵＰＳ无蓄电池工作ꎬ另一套ＵＰＳ正常工作ꎮ(三)方案设备配置本方案配置２套ＵＰＳ电源设备ꎬ包括２套完全相同的ＵＰＳ㊁１台稳压器㊁２套蓄电池ꎮ两路外电源经过双电源切换装置后ꎬ分别接入２个ＵＰＳꎬ经ＵＰＳ整流㊁逆变后再输送至智能电源屏ꎬ智能电源屏根据信号设备的用电电压种类ꎬ可以输出ＡＣ３８０Ｖ㊁ＡＣ２２０Ｖ㊁ＡＣ１１０Ｖ㊁ＤＣ２２０Ｖ㊁ＤＣ１１０Ｖ㊁ＤＣ６０Ｖ㊁ＤＣ２４Ｖ㊁ＤＣ２４~６０Ｖ等ꎮ电源屏内根据不同负载需求配置不同的电源模块ꎮＵＰＳ设备设置静态旁路ꎬ在２台ＵＰＳ主机均退出运行时ꎬ转至静态旁路供电ꎮ静态旁路设置稳压器和隔离变压器ꎮ在静态旁路投入运行时ꎬ仍能提供洁净电源ꎮ(四)可靠性分析根据ＵＰＳ厂家提供的可靠性数据:如某款单机ＵＰＳ的平均无故障时间ＭＴＢＦ为５０万小时(５ˑ１０５ｈ)ꎬ则根据并机ＵＰＳ平均无故障时间计算公式:ＭＴＢＦ总＝１/λ＋１/λ＋１/(λ＋λ)＝２.５/λ＝２.５ＭＴＢＦ＝２.５ˑ５ˑ１０５＝１２.５ˑ１０５ｈꎮ即并机ＵＰＳ平均无故障时间为单机ＵＰＳ的２.５倍ꎮ四㊁结束语地铁的运行安全直接影响着人们的出行安全ꎬ信号系统电源系统安全是不可忽视的关键性方面ꎬ必须科学解决电源故障问题ꎬ实现优质供电ꎬ促使城市轨道交通列车处于安全㊁稳定运行ꎬ有效提高运行效率与质量ꎮ参考文献:[１]刘茂洋.浅析地铁信号系统采用的安全性技术[Ｊ].大科技ꎬ２０１５(２９).[２]华晟ꎬ苏阿峰.地铁信号系统轨旁无线设备供电可靠性分析[Ｊ].城市轨道交通研究ꎬ２０１７(７).作者简介:王平ꎬ南京地铁运营有限责任公司通号分公司ꎮ４８１。
