继电保护及自动装置运行规定1.电气设备严禁无保护状态下运行，正常应按规定将保护投入，软压板未投的，硬压板不应投入；保护装置有维修工作，必须将一次设备停运办理工作票后方可进行。

2.保护装置及二次回路的操作及工作均须取得值班长同意后方可进行。

3.保护定值的更改，应由专业公司计算经公司技术部门批准后，方可执行。

4.继电保护、自动装置的停、投由运行值班人员完成，定值的设定、输入、修改应由维护和试验人员执行，无试验人员时应由IA电工根据保护定值单设定、输入、修改，然后由值班长核对，并遵照有关规定。

5.继电保护装置每次动作后应作好详细记录，装置的就地复归必须得到值班长的许可,运行人员只有监护状态下在盘面检查、复归报警信号，正常巡视不得擅自触碰设备。

6.电气设备的保护不得同时退出运行，一次设备送电前，除有维护检修特殊交代的不能投入的保护外，其他保护必须投入运行。

7.继电保护定值改变后运行人员必须详细核对保护定值单和保护装置打印的新定值一致，方可根据命令重新投入保护装置，并及时做好台帐记录。

8.投入保护装置压板前必须检查保护装置运行正常，无异常报警信息,由检修维护人员用万用表测量保护输出压板两端对地无异极性电压后方可投入。

9.保护装置投退操作由运行人员负责，并按规定填写操作票。

运行中的设备，在保护压板投入前，应检查保护装置无异常，保护装置投退应相应做好记录。

10.在保护装置及二次回路上工作前，运行人员必须认真审查工作票及其安全技术措施。

更改定值和变更接线一定要有经领导批准的定值通知单和图纸才允许工作，临时性变更定值运行人员应按要求布置好安全措施，特别应将检修设备与运行设备有效隔离，防止可能发生的误动和拒动后果。

11.保护装置检修或定值更改结束后，运行人员应进行验收。

如检查接线、元件、标志、压板是否恢复正常，设备环境卫生是否合格，按继电保护工作记录簿说明栏要求做好正确记录，作为运行操作依据，如属保护装置改接线或定值更改还应在设备异动登记簿内做好记录。

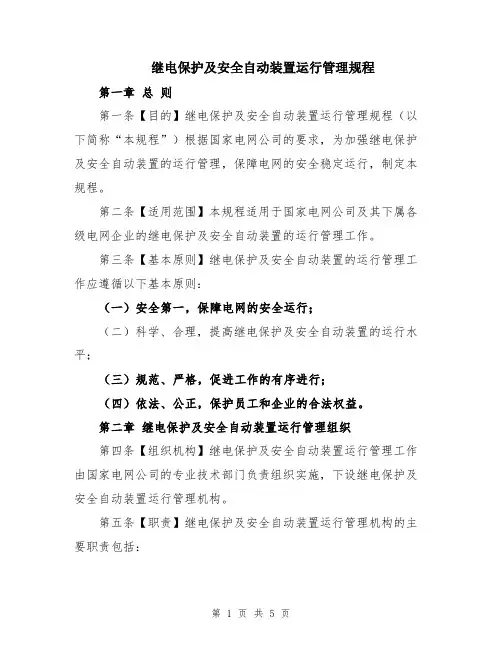

继电保护及安全自动装置运行管理规程第一章总则第一条【目的】继电保护及安全自动装置运行管理规程（以下简称“本规程”）根据国家电网公司的要求，为加强继电保护及安全自动装置的运行管理，保障电网的安全稳定运行，制定本规程。

第二条【适用范围】本规程适用于国家电网公司及其下属各级电网企业的继电保护及安全自动装置的运行管理工作。

第三条【基本原则】继电保护及安全自动装置的运行管理工作应遵循以下基本原则：（一）安全第一，保障电网的安全运行；（二）科学、合理，提高继电保护及安全自动装置的运行水平；（三）规范、严格，促进工作的有序进行；（四）依法、公正，保护员工和企业的合法权益。

第二章继电保护及安全自动装置运行管理组织第四条【组织机构】继电保护及安全自动装置运行管理工作由国家电网公司的专业技术部门负责组织实施，下设继电保护及安全自动装置运行管理机构。

第五条【职责】继电保护及安全自动装置运行管理机构的主要职责包括：（一）制定、修订继电保护及安全自动装置运行管理相关制度、规范、标准；（二）组织继电保护及安全自动装置运行管理的培训工作；（三）监督检查继电保护及安全自动装置的运行情况，并提出改进措施；（四）协助处理继电保护及安全自动装置运行中的重大故障、事故；（五）开展继电保护及安全自动装置运行技术研究。

第六条【人员要求】继电保护及安全自动装置运行管理机构应配备专业的技术人员，并进行定期培训，提升工作水平。

第三章继电保护及安全自动装置运行管理制度第七条【制度建设】继电保护及安全自动装置运行管理机构应制定和修订继电保护及安全自动装置运行管理制度，明确工作责任、工作流程和工作要求。

第八条【制度内容】继电保护及安全自动装置运行管理制度应包括以下内容：（一）继电保护及安全自动装置的选择、设计、调试和运行规范；（二）继电保护及安全自动装置运行管理的组织架构和职责分工；（三）继电保护及安全自动装置的巡检、维护、保养和试验的要求；（四）继电保护及安全自动装置运行情况的监测、分析和报告；（五）继电保护及安全自动装置运行中的故障、事故的处理程序；（六）继电保护及安全自动装置技术资料的管理；（七）其他需要明确的相关制度。

变电站继电保护及自动装置、对继电保护的基本要求1、继电保护及自动装置的定义：当电力系统中的电力元件线路、变压器、母线等）或电力系统本身发生了故障或危及其安全运行的事件时，能够向值班员及时发出警告信号、或者直接向所控制的断路器发出跳闸命令，以终结这些事件发展的设备。

2、继电保护的作用：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，故障元件免于遭到破坏，保证其他无故障部分迅速恢复正常运行。

（2）反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号、减负荷或跳闸。

3、继电保护的基本要求：（1）选择性：保护装置动作时仅将故障元件从电力系统中切除，使停电范围尽可能缩小，以保证系统中无故障部分继续运行。

保护装置不即：该动作时就不动作（如发生在下一段线路的故障，本段的保护就不应该动作跳闸）。

（2）快速性：保护装置应尽快将故障设备从系统中切除，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围。

（3）灵敏性：指保护装置在其保护范围内发生故障或不正常运行时的反应能力。

（4）可靠性：在规定的保护范围内发生应该动作的故障，保护装置应可靠动作，而在任何不应动作的情况下，保护装置不应误动。

二、变电站继电保护装置的分类：1、根据保护装置的作用，保护可分为：主保护、后备保护、辅助保护。

（1）主保护：为满足系统稳定和设备安全要求，能以最快速度有选择性地切除故障的保护。

（2 ）后备保护：当主保护或断路器拒动时，用来切除故障的保护。

后备保护又分为：远后备保护：当主保护拒动时，由相邻电力设备或线路的保护来实现的后备保护。

近后备保护：当主保护或断路器拒动时，由本电力设备或线路的另一套保护来实现的后备保护。

（3 ）辅助保护：为补充主保护与后备保护的性能或当主保护与后备保护退出运行时而起作用的保护。

例如：断路器三相不一致保护、充电保护等。

2、根据保护的动作原理不同，保护可分为：（1）反映电流变化的电流保护：如过流保护；（2）反映电压变化的电压保护：如低电压、过电压等；（3）同时反映电流和电压变化的保护：1）复合电压（低电压、负序电压、零序电压）闭锁的过流保护：在电流保护的基础上，加装电压闭锁元件，只有电压和电流都满足条件时，保护才动作出口，这样可以提高保护的灵敏度。

继电保护及安全自动装置知识讲解继电保护及安全自动装置是电力系统中的重要组成部分，主要用于保护电力元件和系统的安全稳定运行。

以下是关于继电保护及安全自动装置的详细知识讲解：一、继电保护装置继电保护装置是用于保护电力元件的自动化设备，其作用是在电力系统发生故障或异常时，能够快速地检测并切除故障部分，以保证其他部分的正常运行。

继电保护装置的工作原理基于电力系统中的电流、电压、频率等参数的变化，通过比较正常与异常状态下的参数差异，判断是否发生故障，并采取相应的措施。

二、安全自动装置安全自动装置主要用于保护电力系统的安全稳定运行。

当电力系统出现异常或故障时，安全自动装置可以快速地采取相应措施，如切除故障部分、调整运行参数等，以防止事故扩大，避免发生长时间的大面积停电事故。

常见的安全自动装置包括自动重合闸装置、备用电源自动投入装置等。

三、继电保护及安全自动装置的发展历程继电保护及安全自动装置的发展经历了多个阶段，从最初的电磁型、整流型、晶体管型到现在的集成电路和微机型。

随着科技的不断进步，继电保护及安全自动装置的性能和可靠性得到了不断提高，其检测和判断故障的准确率也越来越高。

四、继电保护及安全自动装置的维护与调试为了保证继电保护及安全自动装置的正常运行，需要进行定期的维护和调试。

维护和调试内容包括检查设备的外观、清洁度、紧固件等是否正常，测试设备的各项功能是否正常，检查设备的运行记录等。

同时，还需要定期对设备进行校验和调试，以保证其性能和可靠性。

五、未来发展方向随着科技的不断进步和应用需求的不断提高，继电保护及安全自动装置也在不断发展。

未来发展方向包括进一步提高设备的智能化水平、提高设备的自适应能力、研究新的保护算法和控制策略等。

同时，随着新能源和分布式电源的广泛应用，对继电保护及安全自动装置也提出了新的挑战和要求。

因此，需要不断加强技术研发和创新，以适应未来发展的需要。

总之，继电保护及安全自动装置是电力系统中的重要组成部分，对于保护电力元件和系统的安全稳定运行具有重要作用。

继电保护与自动装置的作用及任务一、继电爱护与自动装置的作用电力系统继电爱护及自动装置（以下简称继电爱护及自动装置）是电力系统平安、稳定运行的牢靠保证。

电力系统是发（发电机）、供（变压器、线路）、用电的总称。

电力系统由于受自然的（如雷击、风灾等）、人为的（与设备制造上的缺陷、误操作等）因素影响，不行避开地会发生各种形式的短路故障（以下简称故障）和不正常工作状态。

故障和不正常工作状态，都可能在电力系统中引起事故。

事故是指系统或其中的一部分正常工作遭破坏，造成对用户的少送电或人身伤亡和设备损坏。

前者称为停电事故，后者称为人身和设备事故。

二、继电爱护的任务为了减轻故障和不正常工作状态造成的影响，继电爱护的任务是：当电力系统消失故障时，给掌握主设备（如输电线路、发电机、变压器等）的断路器发出跳闸信号，将发生故障的主设备从系统中切除，保证无故障部分连续运行；当电力系统消失不正常工作状态时继电爱护发出信号，运行人员依据继电爱护发出信号对不正常工作状态进行处理，防止不正常工作状态进展成故障而造成事故。

例如：某变压器过载了，运行人员就应相应的减轻该变压器的负载，使该变压器恢复正常运行。

三、自动装置的任务（1）协作继电爱护提高供电的牢靠性（如自动重合闸、备用电源自动投入等装置）；（2）保证电能质量、提高系统经济运行水平、减轻运行人员的劳动强度（如自动调整装置、低频减载装置、自动并列装置等）；（3）自动记录故障过程，有利于分析处理事故（如故障录波器等）。

电能的生产（发电）、输送、安排、使用是同时进行的，从电源到负载是一个紧密连接的且分布非常广泛的大系统。

因此，对电能质量及电力系统运行有极严格的要求。

运行中消失问题，若处理不准时或处理不正确都会影响电力系统的正常运行，甚至造成大面积停电；局部发生的故障，如处理不当，会影响整个电力系统。

随着发电机单机容量及电力系统容量的不断扩大，对运行水平的要求越来越高。

只有借助自动装置的关心，才能达到现代电力系统要求的运行水平。

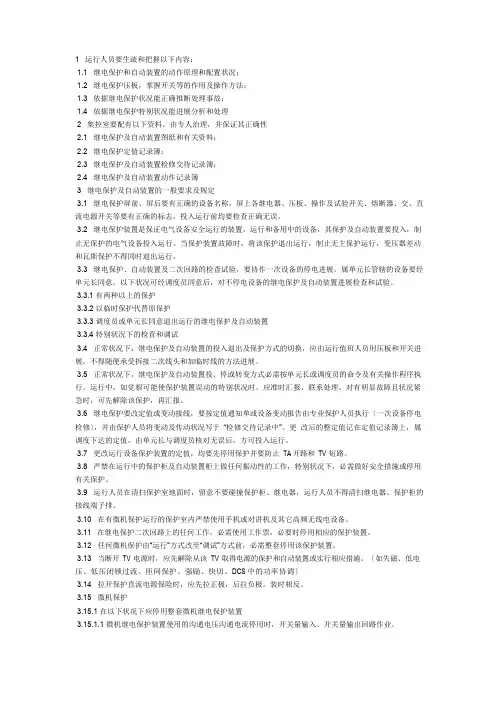

1运行人员要生疏和把握以下内容：1.1继电保护和自动装置的动作原理和配置状况；1.2继电保护压板，掌握开关等的作用及操作方法；1.3依据继电保护状况能正确推断处理事故；1.4依据继电保护特别状况能进展分析和处理2集控室要配有以下资料，由专人治理，并保证其正确性2.1继电保护及自动装置图纸和有关资料；2.2继电保护定值记录簿；2.3继电保护及自动装置检修交待记录簿；2.4继电保护及自动装置动作记录簿3继电保护及自动装置的一般要求及规定3.1继电保护屏前、屏后要有正确的设备名称，屏上各继电器、压板、操作及试验开关、熔断器、交、直流电源开关等要有正确的标志，投入运行前均要检查正确无误。

3.2继电保护装置是保证电气设备安全运行的装置，运行和备用中的设备，其保护及自动装置要投入，制止无保护的电气设备投入运行。

当保护装置故障时，将该保护退出运行，制止无主保护运行，变压器差动和瓦斯保护不得同时退出运行。

3.3继电保护、自动装置及二次回路的检查试验，要协作一次设备的停电进展。

属单元长管辖的设备要经单元长同意。

以下状况可经调度员同意后，对不停电设备的继电保护及自动装置进展检查和试验。

3.3.1有两种以上的保护3.3.2以临时保护代替原保护3.3.3调度员或单元长同意退出运行的继电保护及自动装置3.3.4特别状况下的检查和调试3.4正常状况下，继电保护及自动装置的投入退出及保护方式的切换，应由运行值班人员用压板和开关进展，不得随便承受拆接二次线头和加临时线的方法进展。

3.5正常状况下，继电保护及自动装置投、停或转变方式必需按单元长或调度员的命令及有关操作程序执行。

运行中，如觉察可能使保护装置误动的特别状况时，应准时汇报，联系处理。

对有明显故障且状况紧急时，可先解除该保护，再汇报。

3.6继电保护要改定值或变动接线，要按定值通知单或设备变动报告由专业保护人员执行〔一次设备停电检修〕，并由保护人员将变动及传动状况写于“检修交待记录中”。

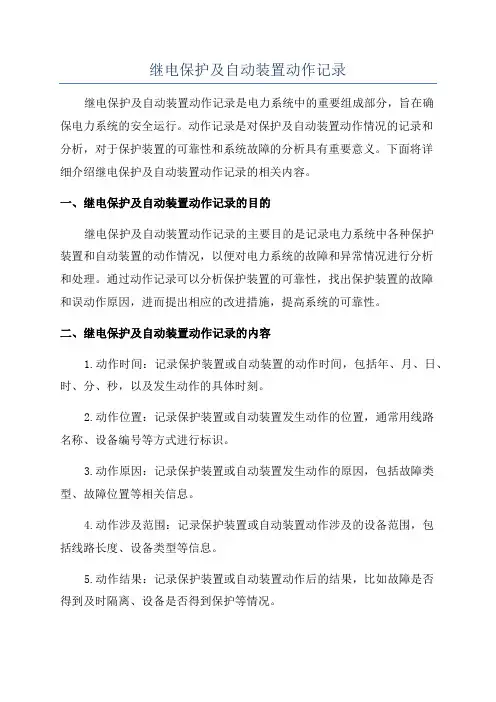

继电保护及自动装置动作记录继电保护及自动装置动作记录是电力系统中的重要组成部分，旨在确保电力系统的安全运行。

动作记录是对保护及自动装置动作情况的记录和分析，对于保护装置的可靠性和系统故障的分析具有重要意义。

下面将详细介绍继电保护及自动装置动作记录的相关内容。

一、继电保护及自动装置动作记录的目的继电保护及自动装置动作记录的主要目的是记录电力系统中各种保护装置和自动装置的动作情况，以便对电力系统的故障和异常情况进行分析和处理。

通过动作记录可以分析保护装置的可靠性，找出保护装置的故障和误动作原因，进而提出相应的改进措施，提高系统的可靠性。

二、继电保护及自动装置动作记录的内容1.动作时间：记录保护装置或自动装置的动作时间，包括年、月、日、时、分、秒，以及发生动作的具体时刻。

2.动作位置：记录保护装置或自动装置发生动作的位置，通常用线路名称、设备编号等方式进行标识。

3.动作原因：记录保护装置或自动装置发生动作的原因，包括故障类型、故障位置等相关信息。

4.动作涉及范围：记录保护装置或自动装置动作涉及的设备范围，包括线路长度、设备类型等信息。

5.动作结果：记录保护装置或自动装置动作后的结果，比如故障是否得到及时隔离、设备是否得到保护等情况。

6.动作前后的电流、电压等信号：记录保护装置或自动装置动作前后的电流、电压等信号，以分析保护装置动作的准确性和灵敏度。

7.动作前后的操作信号：记录保护装置或自动装置动作前后的操作信号，以分析保护装置误动作的原因。

8.动作记录的附加信息：可以根据具体情况增加动作记录的附加信息，比如天气状况、运行负荷等信息。

三、继电保护及自动装置动作记录的方式1.手工记录：传统的方式是通过纸质记录表进行动作记录。

记录员根据实际情况填写记录表的各个栏位，然后归档保存。

这种方式简单易行，但需要花费较多的人力和纸质记录表的管理工作。

2.自动记录：现代化的电力系统通常采用微机继电保护装置，可以通过软件设置自动进行记录。

《供电系统继电保护与安全自动装置管理制度》xx年xx月xx日CATALOGUE目录•继电保护及安全自动装置管理总则•继电保护及安全自动装置运行管理•继电保护及安全自动装置技术管理•继电保护及安全自动装置设备管理•继电保护及安全自动装置事故预防与应急处理•继电保护及安全自动装置档案管理01继电保护及安全自动装置管理总则1 2 3确保继电保护及安全自动装置稳定运行，提高设备可靠性。

合理使用设备，优化运行条件，延长设备使用寿命。

预防和减少设备事故，确保电网安全稳定运行。

继电保护及安全自动装置的规划、设计、选型、采购、安装、调试、运行维护、检修、技改、报废等全生命周期管理。

继电保护及安全自动装置的定值管理、检验管理、备品备件管理、技术资料管理等。

03建立健全各级管理和监督体系，落实各级人员的责任和义务，确保工作的全面开展和有效实施。

01坚持“安全第一，预防为主”的方针，严格遵守相关法规、规定和标准。

02坚持科学、规范、高效、经济的原则，积极采用先进、成熟、实用的技术和管理手段。

02继电保护及安全自动装置运行管理监测设备运行状态定期检查设备的运行状态，包括保护装置、自动装置、二次回路等，确保设备正常运行。

监测数据异常对运行数据进行实时监测，如发现数据异常或装置异常，应立即采取措施处理，并记录异常情况和处理过程。

运行监测异常情况上报如发现继电保护及安全自动装置出现异常情况，需立即上报主管部门并采取应急措施。

处理流程针对不同的异常情况制定相应的处理流程，包括故障分析、隔离故障设备、恢复运行等，确保异常情况得到及时处理。

异常处理按照规定对继电保护及安全自动装置进行定期检验，包括功能测试、性能检测等，以确保装置的功能和性能满足要求。

定期检验制定装置轮换计划，确保装置的使用寿命和可靠性，同时根据轮换结果对装置进行维修和升级，提高装置的可靠性和性能。

轮换计划装置检验与轮换03继电保护及安全自动装置技术管理技术资料管理存储与备份建立完善的资料库，对技术资料进行分类存储和备份，确保资料的安全与可追溯性。

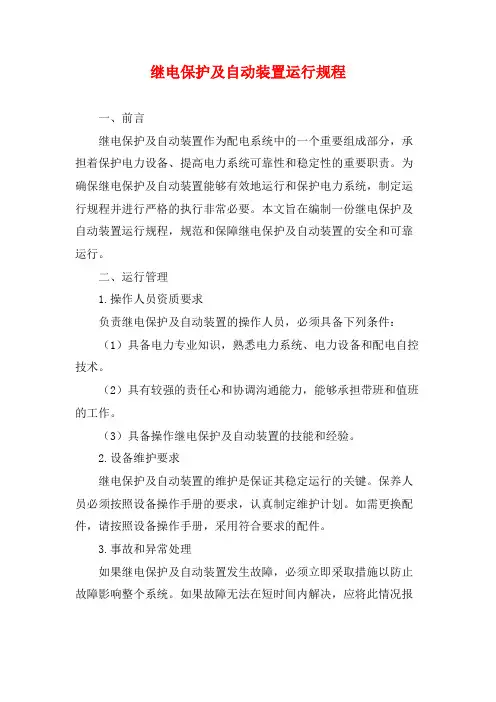

继电保护及自动装置运行规程一、前言继电保护及自动装置作为配电系统中的一个重要组成部分，承担着保护电力设备、提高电力系统可靠性和稳定性的重要职责。

为确保继电保护及自动装置能够有效地运行和保护电力系统，制定运行规程并进行严格的执行非常必要。

本文旨在编制一份继电保护及自动装置运行规程，规范和保障继电保护及自动装置的安全和可靠运行。

二、运行管理1.操作人员资质要求负责继电保护及自动装置的操作人员，必须具备下列条件：（1）具备电力专业知识，熟悉电力系统、电力设备和配电自控技术。

（2）具有较强的责任心和协调沟通能力，能够承担带班和值班的工作。

（3）具备操作继电保护及自动装置的技能和经验。

2.设备维护要求继电保护及自动装置的维护是保证其稳定运行的关键。

保养人员必须按照设备操作手册的要求，认真制定维护计划。

如需更换配件，请按照设备操作手册，采用符合要求的配件。

3.事故和异常处理如果继电保护及自动装置发生故障，必须立即采取措施以防止故障影响整个系统。

如果故障无法在短时间内解决，应将此情况报告主管部门，并及时将有关信息传递给其他有需要的部门。

故障处理完成后，必须进行系统检查和测试，以确保设备完好无损。

三、运行流程1.值班交接班值班人员要认真核对交接班记录，并检查继电保护及自动装置各部分的运行情况。

如果发现问题，要及时报告主管部门。

2.系统开机和调试开机和调试工作必须严格按照设备操作手册的要求进行。

如果发现问题或异常情况，应立即停机处理，并通知主管部门。

3.运行监测运行监测是保障继电保护及自动装置正常运行的关键。

运行监测范围应包括继电保护及自动装置的参数、故障报警、开关操作情况等。

4.日常维护日常维护工作包括设备的巡视、润滑、清洁、检查、紧固、更换及加注液体等维护工作，必须按照设备操作手册的要求进行。

5.异常处理如果设备出现异常情况，需要立即停机处理，并及时报告主管部门。

6.记录和报告总结记录是继电保护及自动装置正常运行的有力证据。

1.保护及自动装置配置电力系统继电保护及自动装置是指在电网发生故障或异常运行时起控制的自动装置。

电力系统中自动装置，用于防止电力系统稳定破坏或事故扩大而造成大面积停电或对重要客户的供电时间中断。

1.1继电保护保护配置图6-10是600MW（300MW），500kV发编组单元的保护配置图，保护配置选用DGT-801型数字式发电机变压器保护配置，高压侧为3/2断路器，发电机匝间（横差保护）、主变纵差保护。

发电机后备和异常运行保护为对称过负荷（反时限）保护、不对称过负荷（反时限）保护、复合电压过流保护、过电压保护、失磁保护、失步保护、100%定子接地保护转子一点和两点接地保护、低频保护。

主变压器后备和异常运行保护为主变阻抗保护，零序电流保护。

（按照规程要求说明主保护、后备保护、异常保护）1.2发电机组安全自动装置的配置（1）备用电源和备用设备自动投入装置。

对于发电厂用电系统，由于其故障所引起的严重后果，必须加强厂用电的供电可靠性。

但对于厂电来讲，采用环网供电，往往是用电系统的运行及其继电保护装置更加复杂化，反而会造成更严重的事故，因而多采用所谓辐射性的供电网络，为了提高其供电可靠性，往往采用备用电源自动投入装置BZT。

发电机准同期并列是发电厂很频繁的日常操作，如果操作错误，导致冲击电流过大，可能使机组的大轴扭曲及引起发电机的绕组线圈变形、撕裂、绝缘损坏，眼中的肺通气并列会造成机组和电网事故，所以电力部门将并网自动化列为电力系统化的一项重要任务。

另外，随着计算机技术的发展和电力系统自动化水平的不断提高，对同期设备的可靠性、可操作性等性能也提出了更高的要求。

(2)PSS-660型数字式自动准同期装置。

PSS-660型数字是自动准同期装置主要实现数目可配置的1~16个对象的线路型同期或机组型自动准同期。

PSS-660型适用于各种场合的发电机组或线路并网。

（选取不同装置介绍）（3）WBKQ-01B微机型设备电源快速切换装置。

2023年继电保护及安全自动装置运行管理规程第一章总则第一条为了规范继电保护及安全自动装置的运行管理，增强电力系统的安全稳定运行，根据国家有关法律法规，制定本规程。

第二条本规程适用于发电厂、变电站、输电线路、配电站等电力系统中的继电保护及安全自动装置的运行管理。

第三条继电保护及安全自动装置的运行管理包括设备安装调试、定期检修、运行监控和事故应急处理等内容。

第二章设备安装调试第四条继电保护及安全自动装置的安装应符合国家相关标准和规范要求，严禁忽视安全和质量。

第五条安装前，应编制详细的安装方案，并严格按照方案进行施工。

对于涉及重要的继电保护及安全自动装置，应进行模拟计算和验证。

第六条安装过程中，应遵守操作规程，确保施工质量。

安装完成后，应进行必要的验收和测试，确保装置的正确性和可靠性。

第七条调试过程中，应按照设备的技术要求和操作规程，进行设备参数设置和系统功能测试。

调试完成后，应进行必要的验收和记录，确保装置的正常运行。

第三章定期检修第八条继电保护及安全自动装置的定期检修应按照规定的周期和要求进行，检修内容应包括设备状态检查、参数校正、软件更新、设备试验等。

第九条定期检修前，应编制详细的工作计划和检修方案，明确责任和工作内容。

第十条在定期检修中，应及时清理设备和周围环境，检查设备的电气连接和接地，进行必要的维护和更换。

第十一条定期检修的结果应进行记录和归档，对于发现的问题和隐患，应及时报告并采取相应的措施进行修复。

第四章运行监控第十二条继电保护及安全自动装置的运行应进行实时的监控和数据采集，以及定期的运行分析和评估。

第十三条运行监控应包括设备工作状态、参数测量、设备故障记录等内容，确保设备的正常运行。

第十四条运行监控中，应及时处理设备故障，做好故障记录和分析，提出相应的改进和完善措施。

第十五条运行监控结果应及时报告相关人员，以便及时采取必要的措施进行处理。

第五章事故应急处理第十六条继电保护及安全自动装置发生事故时，应及时启动应急预案，采取必要的措施进行应急处理。

继电保护和安全自动装置技术规程继电保护和安全自动装置技术规程一、继电保护装置的概述1、继电保护装置是一种电气装置，它通过监测电力系统中的电流、电压和频率等参数，作出决策并采取行动来防止或减轻设备故障或人身伤害。

2、继电保护装置通常由测量元件、比较元件、逻辑元件、执行元件等组成。

3、继电保护装置主要包括过流、过压、欠频、过频、电压跌落、接地等装置，其主要目标是在恶劣条件下保护电力系统。

二、安全自动装置的概述1、安全自动装置是一种在危险环境下自动启动的电气装置，它可以监测现场情况并根据预定的逻辑关系自动采取行动以解决问题。

2、安全自动装置通常由传感器、控制器和执行元件等组成。

3、安全自动装置的主要目标是保护人员、设备和环境，以及确保生产过程中的安全。

三、技术规范1、为了保证继电保护和安全自动装置的准确性和可靠性，应制定相关技术规范。

2、技术规范应包括以下方面：装置的选型、试验、安装、调试和维护，以及设备的标准测试。

3、技术规范应该是灵活的，以便于在需要时进行升级、完善或修改。

四、继电保护和安全自动装置的使用1、继电保护和安全自动装置应该按照技术规范进行使用，以确保其功能的准确性和可靠性。

2、在使用过程中，应注意保持装置的可见性和易于维护。

3、在发生故障时，应及时进行诊断和维护，以确保装置的功能在发生故障时得到及时维护。

四、电力系统的监控1、电力系统的监控应按照与监控系统有关的技术规范进行。

2、监控系统应能够检测各种故障并采取适当的措施来防止或者减轻设备的故障。

3、监控系统应具有良好的维护和修改能力，以确保其功能的持久性和有效性。

五、总结1、继电保护和安全自动装置是电力系统的重要部分，它们的准确性和可靠性直接影响电力系统的安全性和生产效益。

2、制定和执行良好的技术规范和使用程序是保证继电保护和安全自动装置功能可靠性的关键。

3、在使用过程中，应维护装置的可见性和易于维护，以最大程度确保其功能的持久性和有效性。

继电保护及安全自动装置原理与应用2022年12月01基本介绍02保护配置03线路保护04母线保护05变压器保护06安全自动装置07电容器保护01继电保护的基本介绍1.1 电网故障类型三相短路故障、单相接地故障、两相短路故障、两相短路接地输电线路故障类型：u雷击造成短路；树枝、风筝等掉线上引起短路;气候恶劣引起污闪等 ；u温度过高、绝缘性能下降、负荷过重、电气参数超标、机械原因等引起设备损坏或保护跳闸； 母线故障类型：u设备绝缘降低击穿，如电流互感器、避雷器、瓷瓶、电缆等；u异物、小动物跨越母线，如铁皮、老鼠、蛇、猫等;u倒闸操作过程的人为原因；变压器故障类型：u铁芯发热u变压器漏油u绕组相间短路, 匝间短路,单相绕组或引出线通过外壳发生的单相接地故障等1.2 保护四性u可靠性：保护范围内发生故障，保护装置可靠动作，而在任何不应动作的情况下，保护装置不应误动。

u快速性 ：保护装置应尽快将故障设备从系统中切除，目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围。

u选择性：保护装置动作时仅将故障元件从电力系统中切除，使停电范围尽可能缩小，以保证系统中无故障部分继续运行。

u灵敏性：保护装置在其保护范围内发生故障或不正常运行时的反应能力。

1.3 故障时电气量变化u 电流：电流增大、出现差流、出现序分量 （零序、负序）u 电压：电压降低、出现序分量 （零序、负序）电流电压间相角发生变化、电流与电压比值发生变化。

正序正序正序负序零序正序负序正序负序零序1.4 继电保护的组成1.4 继电保护的组成u测量回路：电压互感器、电流互感器和二次回路。

将高电压和大电流变为低电压和小电流， 同时也起到隔离作用，防止高电压和大电流对人身和设备的伤害。

电流互感器的极性是非常重要：极性决定了保护判断方向的正确性，同时也决定了差电流的值——保护动作值。

u保护装置：每一个装置里都包括了各种与设备相关、并能反应该设备大部分故障的保护元件。
