医用电子学基础

医学电子学基础
医学电子学基础
1. 电流的形成
2．直流电和交流电的概念。

3．电阻器的符号
4．电容器的符号，电容器的特性。

5．电感器符号，电感器的特性。

6．变压器的符号、用途。

7．欧姆定律
第二章：半导体器件电路基础
1．半导体特性
2. PN结的特性，晶体二极管符号
3．晶体三极管的特性、用途。

4．直流电源的形成。

5．整流电路有哪些？整流电路的工作原理（全波和桥式整流）
6．最基本的滤波电路有哪几种？
7．串联式稳压电路工作原理，电路中元器件作用。

第三章：医用放大器
1．放大器种类、功能、动态、静态。

2．差分放大器的优点：输入阻抗高，能克服零点漂移，抗干扰能力强，共模抑制比高。

3．运算放大器的符号、组成的放大器形式（反相、同
相、差分）
第四章：医用传感器
1．医用传感器的定义、按变换环节分类有几种模式。

2．医用换能器的静态特性指标。

3．半导体的压阻效应。

4．光电效应
第五章：医用电子仪器
1．医用电子仪器三个主要环节
2．中医脉象仪的基本结构框图原理
3．电针麻仪的基本结构图
4．电针麻仪中各种输出波的作用。

5．心电图机的三个特色电路（前置输入电路、级间耦合电路、浮地电路）
6．心电图机的灵敏度、噪声、频响。

医用电子学基础第四版知识点总结有关医学基础知识的必备考点，大家是否知道了解一些的知识？必备考点1：肺结核临床表现及检查1.临床表现：(1)症状发病缓慢，午后呕血，头晕，不振，食欲不振，体重上升等呼吸系统症状：咳嗽、咳痰和咯血，咳嗽以干咳为主，有空洞形成时，痰量增多。

少量咯血，大量胸腔积液时呼吸困难(2)体征渗出性病变范围较大或干酪样坏死时，有肺实变体征体检：语音颤动进一步增强叩诊：呈浊音切脉：可闻及支气管体温音或细湿罗音2..辅助检查(1)痰结核菌检查痰结核菌检查是确诊肺结核最特异的方法。

痰菌阳性说明病灶是开放的，具有传染性(2)影像学检查胸部X线检查是早期诊断肺结核的主要方法必不可少考点2：甲亢术后处置及术后并发症的确诊和化疗1.术后呼吸困难和窒息多发生在术后48小时内，是术后最危急的并发症。

应及时剪开缝线.敞开切口，迅速除去血肿;如此时患者呼吸仍无改善，则应立即施行气管插管或气管切开供氧2.喉抵神经损伤一侧沙哑两侧失音3.喉上神经损伤内支呛咳外支变调4.小儿呕吐之术中受损了甲状旁腺引致低血钙而引发的，处置方法：补钙5.甲状腺危象高热、大汗、心动过速，一般在术后36小时内发生化疗：(1)肾上腺素能阻滞剂(2)碘剂(3)糖皮质激素(4)抗炎甲状腺药甲亢手术的术后拆线时间：4-5天必不可少考点3：肺癌化疗外科手术治疗是肺癌最重要、最有效的治疗手段。

小细胞癌主张以手术为主的综合治疗手术化疗：目的：尽可能全盘切除术肺部原发癌肿病灶和局部及心室淋巴结，并尽可能留存身心健康的`肺非政府。

早期鳞癌、早期支气管肺癌新宠手术化疗。

对周围型肺癌，行解剖学性肺叶切除术提系统性肺门心室淋巴打扫禁忌证：胸外淋巴结转移，如锁骨上;严重侵犯周围器官及组织;声音嘶哑;Horner综合征;上腔静脉阻塞综合征化疗：大细胞肺癌化疗脆弱，等待化疗肿物消失后将相手术切除术必备考点4：诊断学的重要考点稽留热：体温恒定于39-40℃以上，持续数天或数周，24h体温波动不少于1℃。

《医学电子学基础》课程简介（医学影像、医学检验）第一篇：《医学电子学基础》课程简介(医学影像、医学检验) 《医学电子学基础》课程简介课程名称：《医学电子学基础》英文名称：《Medical Electronics Base》开课单位：基础医学院物理学教研室课程性质：必修课总学时：54学时，其中理论：34学时，实验：20学时学分：3学分适用专业：医学影像、医学检验教学目的：通过教学使学生掌握医学影像、医学检验专业所需要的电子学基础理论、基本知识和基本技能，为学生学习与本专业相关的后续课程奠定必要的基础。

内容简介：医学电子学基础是研究电子技术和生物医学相联系的一门学科。

本课程介绍电路基础、放大器的基本原理、生物医学常用放大器、集成运算放大器、振荡电路和直流电源等内容。

采取以课堂教学、教师讲授为主和综合（启发式、讨论式）等教学方法。

基本按小班方式上课，小组进行实验。

采取计算机多媒体辅助教学方式、实物示教等。

适当布置一定数量的习题作业，并介绍一些课外参考书。

考核形式：闭卷考试教材：《医学电子学基础》，人民卫生出版社，陈仲本，2版，2005年。

参考书目：《模拟电子技术基础》，高等教育出版社，童诗白，3版，2002年。

主讲教师：方涌副教授任社华副教授令狐昌勤副教授第二篇：医学电子学学习心得医学电子学学习心得通过16个学时的学习我学习了解电子学在医学领域的运用。

让我受益匪浅。

不仅增长了许多关于计算机原理的知识，而且也让我了解了很多现代医学仪器的发展进程。

包括集成电路,二极管,三极管运用于医学检查设备中，使得集成化，数字化，网络化，等多种优势运用，提高了数字成像的清晰度和准确性。

为医生的临床诊断提供了一把利刃，让一些疑难疾病得以解决。

医学电子学，主要以医学影像学专业的学生为对象，既照顾学生的专业基础，又注意加强学生的基本理论、基本知识和基本技能，为本专业后续课程的学习作一些铺垫。

以电路基础引入，重点介绍模拟电路和数字电路，为了结合影像设备的技术发展和实际应用中的问题，还介绍了高频电路和医用仪器干扰的抑制和安全用电基本知识，各章还尽可能增加结合医学影像学中实际应用的内容和例子。

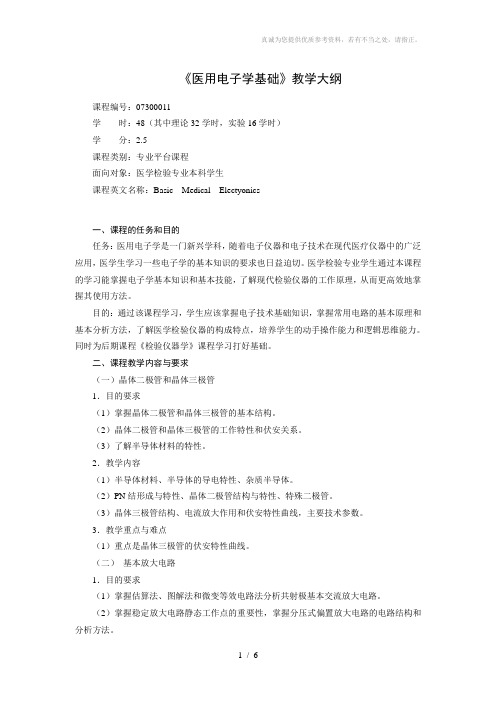

《医用电子学基础》教学大纲课程编号：07300011学时：48（其中理论32学时，实验16学时）学分：2.5课程类别：专业平台课程面向对象：医学检验专业本科学生课程英文名称：Basic Medical Electyonics一、课程的任务和目的任务：医用电子学是一门新兴学科，随着电子仪器和电子技术在现代医疗仪器中的广泛应用，医学生学习一些电子学的基本知识的要求也日益迫切。

医学检验专业学生通过本课程的学习能掌握电子学基本知识和基本技能，了解现代检验仪器的工作原理，从而更高效地掌握其使用方法。

目的：通过该课程学习，学生应该掌握电子技术基础知识，掌握常用电路的基本原理和基本分析方法，了解医学检验仪器的构成特点，培养学生的动手操作能力和逻辑思维能力。

同时为后期课程《检验仪器学》课程学习打好基础。

二、课程教学内容与要求（一）晶体二极管和晶体三极管1．目的要求（1）掌握晶体二极管和晶体三极管的基本结构。

（2）晶体二极管和晶体三极管的工作特性和伏安关系。

（3）了解半导体材料的特性。

2．教学内容（1）半导体材料、半导体的导电特性、杂质半导体。

（2）PN结形成与特性、晶体二极管结构与特性、特殊二极管。

（3）晶体三极管结构、电流放大作用和伏安特性曲线，主要技术参数。

3．教学重点与难点（1）重点是晶体三极管的伏安特性曲线。

（二）基本放大电路1．目的要求（1）掌握估算法、图解法和微变等效电路法分析共射极基本交流放大电路。

（2）掌握稳定放大电路静态工作点的重要性，掌握分压式偏置放大电路的电路结构和分析方法。

（3）熟悉多级放大电路的组成特点和基本分析方法。

（4）了解基本放大电路的组成原则以及共射极基本交流放大电路中各元件的作用。

2．教学内容（1）放大电路的构成要素，共射极基本交流放大电路的组成以及各元件的作用。

（2）基本交流放大电路的三种分析方法，电压放大倍数的计算，元件对放大倍数的影响。

（3）影响放大电路静态工作点的因素，分压式偏置放大电路的结构、工作原理以及静态工作点的稳定原理。

《医用电子学基础》五年制教学大纲课程编号：20课程名称：《医用电子学基础》英文名称：《Medical Electronics》课程类型：学科基础课总学时： 36学时讲课学时： 36学时实验学时：0学时学分：2学分适用对象：医学影像学医用电子学基础是医学影像学专业的一门重要的专业基础课。

随着电子技术的高度发展并越来越多地引进医学领域，形成电子技术与医学的相互交叉、相互渗透。

日益增多的现代生物医学仪器，已成为医学临床诊断、治疗、检验、影像、护理、康复等不可缺少的工具和手段。

由于医用电子学基础的内容极其丰富，所涉及的学科范围相当广泛，本大纲本着从实际出发的原则，在加强基本概念、基本分析方法的基础上以分立元件为基础，突出集成电路的运用。

力求使学生通过学习后借助医学仪器说明书能理解电路原理图，正确使用仪器，充分开发仪器的功能，并为进一步学习现代医学诊疗仪器、分析仪器、检验仪器打下基础。

第二章基本放大电路目的要求：一、掌握：1、半导体二极管的单向导电性。

2、半导体三极管的放大作用，截止、放大、饱和三种状态；3、共发射级放大器静态工作点的估算法及图解分析法。

二、熟悉晶体二极管的伏安特性及主要参数、晶体三极管的输入输出特性、多级放大器、直流通路、放大器的性能指标。

三、了解晶体管的主要参数、频率特性。

学时安排: 10学时教学内容：一、基本概念或关键词：半导体、本征半导体、杂质半导体、放大倍数、输入阻抗、输出阻抗、通频带、非线性失真等。

二、主要教学内容：1、晶体二极管：（1）半导体的导电特性；（2）PN结及其单向导电性；（3）晶体二极管及其特性；（4）特殊二极管。

2、晶体三极管：（1）晶体三极管的结构；（2）晶体三极管的放大作用；（3）晶体三极管的特性曲线；（4）晶体三极管的主要参数。

3、基本放大电路：（1）放大电路的基本概念；（2）基本放大电路及其工作状态分析；（3）放大电路性能指标的计算；（4）静态工作点稳定电路；（5）多级放大电路。

第一章 电路基础1、欧姆定律计算： RU I =。

2、电压源与电流源的等效转换：U=E-IR 0，00R UR E I -=， R E I 0S =，R s =R 0， R U I I SS -=。

3、RC 电路时间常数计算（τ）： ①充电时间常数计算：)1(/RC t ce E U --=②放电时间常数计算：RCt c Ee U /-=，RC t eRE i /-= 4、正弦交流电电流、电压变化规律公式：)sin(u m t U u φω+=，)sin(i m t I i φω+=；如u=100sin 3140t 中，“100”表示为最大值，“3140表示为角频率”①u 、i 表示为电压、电流的瞬时值； ②U m 、I m 表示为电压、电流的最大值或幅值； ③ω表示为角频率； ④u φ、i φ表示为初位相； ⑤)(u tφω+、)(i t φω+表示为位相。

5、感抗：X L =ωL=2πfL ，感抗与频率成正比，频率越高，感抗越大。

6、容抗：Cπ21ωC 1X C f ==，容抗与频率成反比，频率越高，容抗越小。

7、时间常数与充放电关系：τ值越小，充电越快；τ值越小，放电越快。

8、叠加定理应用：将各个理想电压源短路，使其电动势为零，各个理想电流源开路，使其电流为零。

I 1=I 1’—I 1”；I 2=I 2”—I 2’；I 3=I 3’+I 3”9、基尔霍夫第一定律：流入点的电流之和应等于流出点的电流之和；节点：三条线或三条以上的线路的汇合点。

10、基尔霍夫第二定律：沿任一闭合回路的电势增量的代数和等于零。

列出回路方程：例如：先设定电流方向，I 1+I 2—I 3=0、E 1—I 1R 1+I 2R 2—E 2=0。

11、交流电路中，电容和电感的电流与电压的相位关系：在相量图中：①电感L 的电压相量：L L X I .U .=，比电流相量I.超前90˚；②电容C 的电压相量：Xc I .c U .=，比电流相量I .落后90˚；③电阻R 的电压相量：R R X I .U .=，与电流相量I .同相位。

电子行业医学电子学基础介绍医学电子学是医学和电子工程学科的交叉领域，它涉及使用电子设备和技术来改善医疗保健和医学研究。

电子行业与医学的结合开启了一个全新的领域，为医疗保健提供了前所未有的解决方案。

本文将介绍医学电子学的基础知识，包括其定义、应用、技术和前景。

定义医学电子学是将电子工程的原理和技术应用于医学领域的学科。

它涉及从电子设备到计算机系统的整个范围，用于改善医疗保健的过程。

应用医学电子学在医疗保健领域具有广泛的应用。

它可以改善医学诊断、监测和治疗方面的效果。

以下是一些医学电子学的常见应用：医学影像技术医学影像技术是医学电子学中的一个重要应用领域。

它使用电子设备来获取和显示人体内部结构的图像，以辅助医生进行诊断。

常见的医学影像技术包括X射线、超声波、计算机断层扫描（CT）和磁共振成像（MRI）等。

电子健康记录电子健康记录是数字化的医疗记录系统，用于存储和管理患者的健康信息。

它可以提高医疗保健的质量和效率，减少医疗错误和纸质文件的使用。

通过电子健康记录，医生和护士可以更轻松地访问患者的历史病历、药物与过敏等信息。

生物传感器生物传感器是用于检测和监测生物体内生物学过程的电子设备。

它们可以测量和记录生物体的生理参数，如心率、血氧饱和度和血糖水平等。

生物传感器广泛应用于健康监测、疾病诊断和治疗等方面。

远程医疗远程医疗利用电子通信技术，实现医疗保健的远程监护和咨询。

通过远程医疗，患者可以在远离医院的地方获得医疗服务，减少旅行成本和时间。

远程医疗还可以使医生和专家互相协作，提供更好的诊断和治疗方案。

医学信息技术医学信息技术是通过电子设备和计算机系统来处理和管理医学信息的领域。

它包括医学数据分析、医学数据库、医学信息安全和医学决策支持系统等。

医学信息技术可以提供更准确和可靠的医学数据分析，帮助医生做出更好的决策。

技术医学电子学借鉴了很多电子工程的技术，如传感器技术、嵌入式系统、通信技术和图像处理等。

以下是一些常见的医学电子学技术：生物传感器技术生物传感器技术是一种用于检测和测量生物体活动的技术。

医学电子学基础概述医学电子学是医学和电子学的交叉学科，它将电子学的原理和技术应用于医学领域，帮助医学专业人员进行诊断、治疗和监护工作。

本文将介绍医学电子学的基础知识和相关技术。

电子学在医学中的应用电子学在医学中的应用非常广泛，包括医学影像学、生物传感器、医疗设备和医学信息技术等方面。

医学影像学医学影像学利用影像技术来观察人体结构和功能，帮助医生进行诊断和治疗。

在医学影像学中，电子学起着至关重要的作用。

例如，X射线、CT扫描、MRI和超声波等设备都利用了电子学的原理和技术来生成和处理图像。

生物传感器生物传感器是一种能够感知和检测人体生理参数和生化指标的装置。

它们通常由感测器、信号处理器和显示器等组成。

电子学在生物传感器中的应用使得医生能够远程监测患者的生理状况，及时做出干预和决策。

医疗设备各种各样的医疗设备都离不开电子学的支持。

例如，心脏起搏器、呼吸机和血压计等设备都是基于电子学的原理和技术来工作的。

这些设备可以在一定程度上替代人工的医疗工作，提高医疗效率。

医学信息技术医学信息技术是将电子学和计算机科学应用于医学中的一个重要领域。

它包括电子病历管理系统、远程诊断技术和健康监测系统等。

这些技术的应用使得医疗信息的收集、存储和传输更加方便和高效。

医学电子学的基本原理医学电子学的基本原理包括信号处理、波形处理和传感器技术等。

信号处理医学信号通常是低频、弱信号和噪声较大。

信号处理技术可以帮助减小噪声并增强信号的质量，使得医学专业人员能够更清晰地观察和分析信号。

常用的信号处理方法包括滤波、放大和数字化等。

波形处理波形处理是对医学信号进行分析和处理的过程。

它能够提取有用的信息，并绘制出相应的波形图。

常见的波形处理方法包括傅里叶变换、小波变换和自相关分析等。

传感器技术传感器是医学电子学中常用的设备，用于感测和测量生理参数和生化指标。

传感器技术可以通过测量和控制信号，将生理参数转换为电信号，并传输给其他设备进行处理。

医学电子学基础课后练习题含答案第一部分：选择题1.诱导电位的幅度与电刺激强度的关系是：A. 正比例关系B. 反比例关系C. 平方反比例关系D. 无关系答案：A2.消失电极是指：A. 测试电极B. 参考电极C. 差动电极D. 接地电极答案：B3.以下哪种生物电信号是直流信号？A. 心电信号B. 脑电信号C. 肌电信号D. 皮肤电信号答案：D4.在脑电信号的采集中，以下哪个频率范围的信号是需要滤波：A. 0-0.5HzB. 1-10HzC. 10-100HzD. 1-100Hz答案：D5.在音频信号的压缩中，以下哪个参数对音质影响最大：A. 压缩比B. 阈值C. 攻击时间D. 发布时间答案：A第二部分：填空题1.用一字表示组成脑电信号的神经细胞。

答案：神经元2.EEG信号的测试采样率常见的值为_____Hz。

答案：2563.音频信号压缩方式中，动态范围输出被缩小到的值被称为______。

答案：压缩动态范围4.过零率是指信号波形______次穿越参考线。

答案：正/负5.EMG信号在测试时需要使用______滤波器滤波。

答案：高通第三部分：问答题1.什么是生物电学？答：生物电学是研究生物体内的电现象及其相互作用的学科，主要涉及生物电现象的产生、传输、刺激、测量、信号处理和应用等方面。

2.什么是EEG信号？答：EEG信号是指产生于脑部的电信号，通过头皮、骨盖及软组织传导至头皮表面，经过采样、模拟/数字转换和进一步处理后形成的生物电信号。

3.什么是差动放大器？答：差动放大器是一种电子放大电路，它利用两个输入端口的差异信号而将它们放大。

在生物电信号的采集中，差动放大器用于消除来自环境/外部干扰的信号。

4.什么是阈值？答：阈值是指在使用压缩器进行音频信号压缩的过程中，所设定的最低信号强度。

当信号的强度超过此阈值时，压缩器开始工作。

5.什么是过零率？答：过零率指信号波形穿越参考线的次数。

在生物电信号中，过零率通常用于测量心电信号的R波，用于R-R间期的计算。
