camera测试资料

Camera图像效果测试指导书本规范规定的手机拍照效果相关测试项目：1）解析度Resolution2）色彩还原Color Accuracy3）均一性Lens Shading And Color Shading4）白平衡AWB5）灰阶\动态范围Gray Scale/Dynamic Range6）几何失真TV-Distortion7）信噪比SNR8）视场角FOV完成以上测试项目需要的测试设备及软件：1硬件设备：多光源测试灯箱（可提供D65，TL84，CWF，A光等多种光源），色温照度测试计，均匀光源（DNP灯箱，亮度可调），各种测试Chart（包括24色色卡，ISO12233 Chart,21阶灰卡，动态范围测试Chart, EIAJ Chart等）；2软件：Imatest, Photoshop等。

Camera图像效果测试规范正文1 解析度测试Resolution1.1 测试目的：测试手机拍照系统的清晰度，包含中心解析度和边角解析度；1.2 测试设备：12233 Chart ，色温照度计；1.3 测试软件：Imatest;1.4 测试环境：光线照度为600Lux+/- 200 Lux;保证ISO12233 整个Chart表面的亮度值相差小于20%；测试步骤：1.5Camera）调节1的驱支参数到最佳，将下载最佳效果参数的手机打开，将拍照相关的参数设备为自动模式（如自动曝光，自动白平衡等），拍照分辩率设备为最大；2）将12233 Chart 垂直固定在墙上；注间：本规范规定30万以下像素选用1X的Chart，130万和200万像素的选用2 X的Chart，300万及以上像素的项目选用3 X的Chart；3）中心解析度的测试：移动手机的位置，保证手机摄像头的光轴与ISO12233 Chart平面垂直，且使ISO12233 Chart中的4：3区域正好落在手机的预览画面中，如下图红线框所示：图14）固定手机，在画面稳定时拍照；5）分析解析度蓝线区域图像，得出中心解析度值；6）边角解析度的测试：方法同步骤3，4，5，不同的是调节手机预览ISO12233 Chart 的区域，以达到测试各个角落解析度的目的，具体拍照区域见图2，图3的红色线框区域：图23 图4图测试标准1.7解析度值（LW/像素Sensor 中心四角120CIF200（前摄像头）VGA200250（后摄像头）VGA300400130万像素500600万像素200700800万像素3009001100500万像素11001400万像素800 2色彩还原测试ColorCamer荧光2cmColorCamerChar，步7.3测试软件：Imatest;7.4测试环境：。

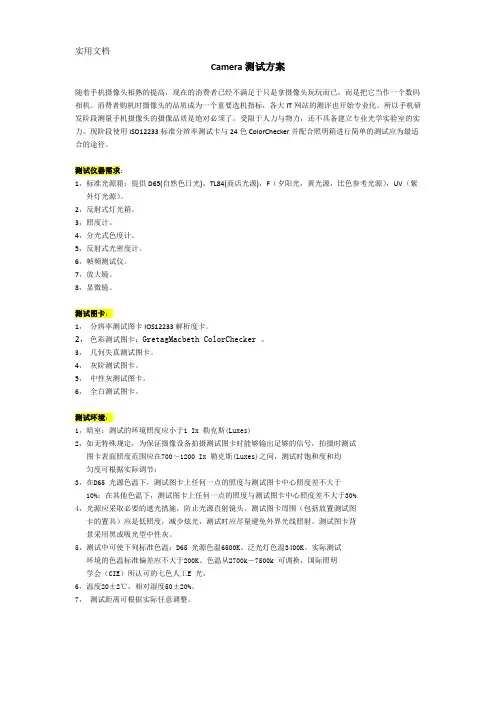

Camera测试方案随着手机摄像头相熟的提高，现在的消费者已经不满足于只是拿摄像头玩玩而已，而是把它当作一个数码相机。

消费者购机时摄像头的品质成为一个重要选机指标，各大IT网站的测评也开始专业化。

所以手机研发阶段测量手机摄像头的摄像品质是绝对必须了。

受限于人力与物力，还不具备建立专业光学实验室的实力。

现阶段使用ISO12233标准分辨率测试卡与24色ColorChecker并配合照明箱进行简单的测试应为最适合的途径。

测试仪器需求：1，标准光源箱：提供D65(自然色日光)，TL84(商店光源)，F（夕阳光，黄光源，比色参考光源），UV（紫外灯光源）。

2，反射式灯光箱。

3，照度计。

4，分光式色度计。

5，反射式光密度计。

6，帧频测试仪。

7，放大镜。

8，显微镜。

测试图卡：1，分辨率测试图卡IOS12233解析度卡。

2，色彩测试图卡：GretagMacbeth ColorChecker 。

3，几何失真测试图卡。

4，灰阶测试图卡。

5，中性灰测试图卡。

6，全白测试图卡。

测试环境：1，暗室：测试的环境照度应小于1 Ix 勒克斯(Luxes)2，如无特殊规定，为保证摄像设备拍摄测试图卡时能够输出足够的信号，拍摄时测试图卡表面照度范围应在700～1200 Ix 勒克斯(Luxes)之间，测试时饱和度和均匀度可根据实际调节；3，在D65 光源色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于10%；在其他色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于30%4，光源应采取必要的遮光措施，防止光源直射镜头。

测试图卡周围（包括放置测试图卡的置具）应是低照度，减少炫光，测试时应尽量避免外界光线照射。

测试图卡背景采用黑或吸光型中性灰。

5，测试中可使下列标准色温：D65 光源色温6500K、泛光灯色温3400K。

实际测试环境的色温标准偏差应不大于200K。

色温从2700k－7500k 可调换，国际照明学会（CIE）所认可的七色人工E 光。

200 150 350 250 650 550 850 650 1000 850 1400 1100 1600 1400
高规 四角解析度最大差异
50 10ck
• 色彩还原测试 • 将24色色卡置于灯箱正面中心，色卡中心与边缘照度不大于10%。调节摄像
测试设备
自动测试机械臂
测试设备
MTF分析仪，型号：OpTestTM
调制传递函数（MTF） 离焦调制传递函数 景深 虚化像点大小 像散 有效焦距 光学畸变 场曲 主光线角度 环绕能 位置色差 倍率色差 视线* 透射率* 散射光*
ISO12233 Chart
ISO12233:2000年标准，今后将逐渐被淘汰的分辨率测试卡。下面以此版为准。
模组位置，使摄像模组正对色卡中心，并使标板占据模组预览画面75%以上， 待图像稳定后拍照。
Colorcheck
• 在不同灯光下拍下如下图 • 打开colorcheck 分别选中A光下的24色图片、C光下的24色图片、D光下的24
色图片
A光图片
CWH光图片 D65光图片
Colorcheck
• 软件会协助判断24color框的位置，可使用左侧功能键作微调，务必将24color 都选在框内，选择“Yes,Continus”进行下一步
Resolution
image resolution，中国大陆译为“分辨率”，香港、台湾分别译为“解像 度”和“解析度”，又称“解像力”，泛指量测或显示系统对细节的分辨能力。
此概念可以用时间、空间等领域的量测。日常用语中之解析度多用于影像的 清晰度。解析度越高代表影像品质越好，越能表现出更多的细节；但相对的，因 为记录的信息越多，文件也就会越大。个人电脑里的图像，可以使用影像处理软 件（例如Adobe Photoshop、PhotoImpact）调整大小、编修照片等。

1) 从Imatest 的测试数据中，得出每个灰阶块的Y值（灰度值）； 2) 计算相邻灰阶块Y值的差值△Y，如果该值△Y>8，那么认为这2个 相邻灰阶是可以被肉眼区分的，反之不可以被肉眼区分； 3) 统计一共可以区分多少级灰阶； 5.7 测试标准：
SENSOR类型
测试类别 Gray Scale
D65、TL84、CWF A光源
解析值（LW
2） 调节光源及照度到指定的标准； 3） 将24色色卡置于灯箱正面中心，移动手机位置，使其正对该 Chart，保证该Chart的整个画面占预览画面的70%，比例见下图： 4） 待画面稳定后，拍摄照片； 5） 使用Imatest软件分析拍摄出的照片，得出△C，△E，Sat值； 2.6 测试标准：
产生了几何失真（畸变）的图，如下：
|6 [0 S& D9 S0 O( m( R6 L
计算方法： A=（A1+A2）/2； Distortion=100(A-B)/B;
6.6 测试标准：
$ S, {1 t# h* H/ n1 ?: _" \
SENSOR类型
测试类别 Distortion 7 信噪比测试SNR 7.1 测试目的： 测试摄像头的Noise程度； 7.2 测试设备： 灯箱，24色色卡，色温照度计； 7.3 测试软件：Imatest; 7.4 测试环境：D65光源，照度600Lux +/- 100 Lux，整个Chart 表面的亮度值相差小于10%； 7.5 测试步骤： 1) 调节摄像头的驱动参数到最佳，将下载最佳效果参数的手机打 开，将拍照相关的参数设备为自动模式（如自动曝光，自动白平衡 等），拍照分辩率设备为最大； 2) 调节光源及照度到指定的标准； 3) 将24色色卡置于灯源箱正面中心，调节手机的位置，使其正对 该Chart，保证该Chart的整个画面占预览界面的70%，见4) 待画 面稳定后，拍摄照片； 5) 使用Imatest软件分析拍出的照片，得出Noise值； 7.6 信噪比计算方法： SNP=20log10((S19 -S24)/N22); S19，S24分别为第19，24色块的信号亮度值，耍N22为第22色块的噪 声值，Imatest软件可以直接计算出该值； 7.7 测试标准：

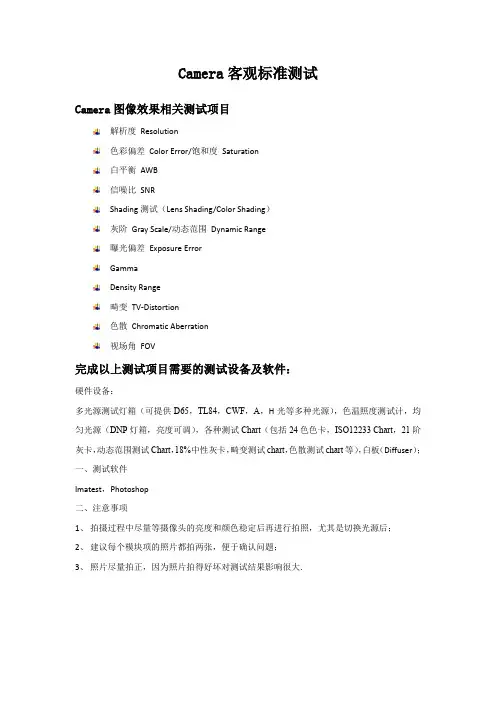

Camera客观标准测试Camera图像效果相关测试项目解析度Resolution色彩偏差Color Error/饱和度Saturation白平衡AWB信噪比SNRShading测试（Lens Shading/Color Shading）灰阶Gray Scale/动态范围Dynamic Range曝光偏差Exposure ErrorGammaDensity Range畸变TV-Distortion色散Chromatic Aberration视场角FOV完成以上测试项目需要的测试设备及软件：硬件设备：多光源测试灯箱（可提供D65，TL84，CWF，A，H光等多种光源），色温照度测试计，均匀光源（DNP灯箱，亮度可调），各种测试Chart（包括24色色卡，ISO12233 Chart，21阶灰卡，动态范围测试Chart，18%中性灰卡，畸变测试chart，色散测试chart等），白板（Diffuser）；一、测试软件Imatest，Photoshop二、注意事项1、拍摄过程中尽量等摄像头的亮度和颜色稳定后再进行拍照，尤其是切换光源后；2、建议每个模块项的照片都拍两张，便于确认问题；3、照片尽量拍正，因为照片拍得好坏对测试结果影响很大.Imatest界面简介测解析力直接打开前一张MTF测试图色彩还原、饱和度、白平衡、信噪比、曝光、Gamma灰阶、动态范围灰阶、动态范围Shading测试畸变一、解析度(Resolution)1.1 测试目的：测试手机拍照系统的清晰度，包含中心解析度和边角解析度；1.2 测试设备：12233 Chart ，色温照度计；1.3 测试环境：实验室光线照度为>200Lux。

原则上是保持chart表面照度均匀的前提下，尽量让测试环境达到最亮，我们实际调试时为了提高效率，尽量模拟客户的测试环境。

1.4 拍照步骤：（1）将手机Camera调至sensor实际分辨率，其余拍照菜单保持默认选项（如EV、Flash等）；（2）将12233 Chart垂直固定在墙上；注：30像素选用1X的Chart，130万和200万像素的选用2 X的Chart，500万像素的选用4 X的Chart，1200万像素以上的项目选用增强型4X Chart.（3）移动手机的位置，保证手机摄像头的光轴与ISO12233 Chart平面垂直，测MTF值时使ISO12233 Chart中的4：3区域正好落在手机的预览画面中,如下图1红线框所示：图1（4）固定手机，待图像稳定后拍照；（5）测线对时，中心的解析度测试可用上述照片，角落解析度测试需另外拍两张照片。

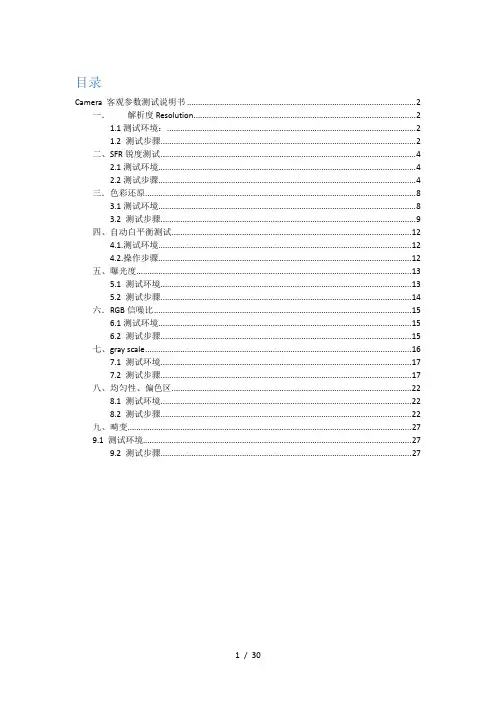

目录Camera 客观参数测试说明书 (2)一．解析度 Resolution (2)1.1 测试环境： (2)1.2 测试步骤 (2)二、SFR锐度测试 (4)2.1测试环境 (4)2.2测试步骤 (4)三．色彩还原 (8)3.1测试环境 (8)3.2 测试步骤 (9)四、自动白平衡测试 (12)4.1.测试环境 (12)4.2.操作步骤 (12)五、曝光度 (13)5.1 测试环境 (13)5.2 测试步骤 (14)六．RGB信噪比 (15)6.1测试环境 (15)6.2 测试步骤 (15)七、gray scale (16)7.1 测试环境 (17)7.2 测试步骤 (17)八、均匀性、偏色区 (22)8.1 测试环境 (22)8.2 测试步骤 (22)九、畸变 (27)9.1 测试环境 (27)9.2 测试步骤 (27)Camera 客观参数测试说明书一．解析度 Resolution1.1 测试环境：D65光源，ISO12233测试卡1.2 测试步骤1）设置手机到最大像素，确认手机最大像素时屏幕预览比例是4:3或16:92）拍摄ISO12233测试卡4:3部分或16:9部分3）将图片拷到camera测试专用电脑上采用直接主观读取可区分的线对数以4：3比例为例，中心解析度-------ISO12233 Chart中的4：3区域正好落在手机的预览画面中，如下图所示：左侧解析度----ISO12233 Chart左侧16:9到右侧1:1的区域正好落在手机的预览画面中右侧解析度----ISO12233 Chart右侧16:9到左侧1:1的区域正好落在手机的预览画面中中心点解析度分别测试水平、竖直、45°的解析度，四角分别测试水平和竖直的解析度。

二、SFR锐度测试2.1测试环境D65光源，ISO12233测试卡2.2测试步骤1.D65光源下，拍摄ISO12233测试卡4:3部分（与中心解析度照片相同），然后利用imatest 软件进行分析，步骤如下所示：2.打开imatest，选择SFR测试项3.选择拍摄的测试照片3.打开，如下图分别选择水平，竖直和45°角三个点进行分析，下面以水平为例4.选择好后，会出现以下对话框，调整到十字位置到黑白交界的位置，然后点击YES，continue5点击OK6.随后会出现3张分析图，测试需要的参数在figure1上，读取MTF50的数值，并记录，如下图。

数码产品摄像拍照的重要性
越来越多的手机替代数码相机，像素越来越高，品质越来越好。
我们目前正在使用的一款摄像头
手机摄像头的成像原理一
手机摄像头由PCB板、镜头、固定器和滤色片、DSP（CCD用）、 传感器等部件组成。其工作原理为：拍摄景物通过镜头，将生成 的光学图像投射到传感器上，然后光学图像被转换成电信号，电 信号再经过模数转换变为数字信号，数字信号经DSP加工处理， 再被送到手机处理器中进行处理，最终转换成手机屏幕上能够看 到的图像。
都可以通过这一测试来判断。
参数介绍
3、白平衡（色彩偏移）一
白平衡的基本概念是“不管在任何光源下，都能将白色物体还 原为白色”，对在不同色温光源下拍摄时出现的偏色现象，通过 加强对应的补色来进行补偿 。白色是指反射到人眼中的光光线由 于蓝、绿、红三种色光比例相同且具有一定的亮度所形成的视角 反应。我们都知道白色光是由赤、橙、黄、绿、青、蓝、紫七种 色光组成的，而这七种色光又是由红、绿、蓝三原色按不同比例 混合形成，当一种光线中的三原色成分比例相同的时候，习惯上 人们称之为消色，黑、白、灰、金和银所反射的光都是消色。由 于色温的不同，白色就会有不同的变化。
参数介绍
白平衡（色彩偏移）二
这就是引出一个重要的词：色温 所谓色温，简而言之，就是定量地以开尔文温度（K）来表 示色彩。英国著名物理学家开尔文认为，假定某一黑体物质，能 够将落在其上的所有热量吸收，而没有损失，同时又能够将热量 生成的能量全部以“光”的形式释放出来的话，它便会因受到热 力的高低而变成不同的颜色。例如，当黑体受到的热力相当于 500—550℃时，就会变成暗红色，达到1050－1150℃时，就变成 黄色，温度继续升高会呈现蓝色。光源的颜色成分与该黑体所受 的热力温度是相对应的，任何光线的色温是相当于上述黑体散发 出同样颜色时所受到的“温度”，正午阳光直射下的色温约为 5600 K。日出或日落时的色温约为2000K。这时我们不难发现一个 规律：色温越高，光色越偏蓝；色温越低则偏红。某一种色光比 其它色光的色温高时，说明该色光比其它色光偏蓝，反之则偏红； 同样，当一种色光比其它色光偏蓝时说明该色光的色温偏高，反 之偏低。

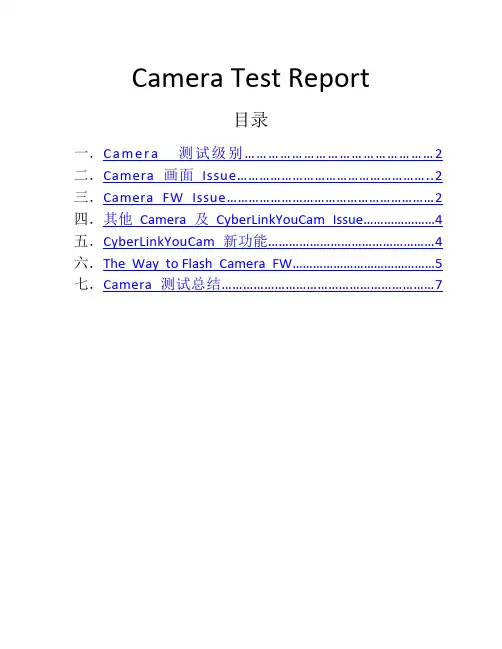

Camera Test Report目录一．Came ra 测试级别 (2)二．Camera 画面Issue (2)三．Camera FW Issue (2)四．其他Camera及CyberLinkYouCam Issue (4)五．CyberLinkYouCam新功能 (4)六．The Way to Flash Camera FW (5)七．Camera 测试总结 (7)一．Camera 测试级别Camera测试的本质就是图像质量，抓好图像质量就等于Camera测试基本完成，所以一般把Camera Issue的图像问题HP都会设为P1，只有某些轻微的图像现象会降为P2 ，由于FW的原因导致图像设置Button出现问题，往往会设为P2 ，因为Button 的问题通常容易去解，并且通常这些Button是自动调节的，只是用户不可手动调节而已，并不影响客户使用。

二．Camera 画面IssueCamera显示Issue分为光线显示Issue 及暗态Issue。

1.光线显示Issue此测试是Camera测试的核心，大部分的Camera 均在该环境下进行。

其实画面的问题我们很容易就会发现，而且也是Camera Vendor容易复制和有Solution的Issue，目前我们发现的画面issue主要有画面模糊、肤色苍白、颜色失真、显示非录入画面、动画延迟、图像过渡曝光、图像某一颜色过重等等。

2.暗态Issue暗态即在无明显光源下进行测试，其显示与否或质量好坏也是HP concern的一部分，因为在此环境下Camera感受的光源极少，仅有电脑桌面供光，所以尽量不要将桌面调成黑色或其他较深的颜色，也不要将CyberLinkYouCam最大化，试想，无任何光源导致Camera 无显而发Issue，Vendor 就会哭笑不得了。

目前HP在Dark环境下也有规范：要求Camera在10Lux（一种照明单位）下可以显示即可，而在10Lux下测试需要硬件支持，这也是我们缺少的。

“炉火纯青”
目前测试环境
11
3. 手机Camera主要测试项目
Resolution
测试图片
效果佳
效果差
12
3. 手机Camera主要测试项目
测试标准：
测试环境：色温6500K/4150K，照度800lux 测试卡：ISO12233 测试方法：目测或Imatest 测试步骤：1.根据测试分辨率选择不同大小的ISO12233 Chart
39
Contrast Sxxx and ECME Spec.
No. Item
1
resolution
Spec.
Sxxx
Condition
TVL(orMTF)Chart CoolWhite(4150K)-1000lux
RequirementSpecification
>400TVLatcenter >300TVLatcorner (Dependonsensorandlensspec.)
1000lux
MacbethChart (distance30~40cm) A(2800K),Cool
White(4150K),D65(6530K)1000lux
MacbethChart (distance30~40cm) CoolWhite(4150K)
SQRT(a*a+b*b)<20 (FollowthelightsourceAtoD75. Theremustn’tberemarkableColor differencebecomingaproblemin practicaluse.)
像素、封装类型、芯片大小、 像素点大小、帧率
Lens
镜片组、视场角、畸变、 解像力、景深

2、从开始菜单输入CyberLink Youcam ,直接用 鼠标拖拽到桌面创建快捷方式，有时候用快捷 方式打不开，此类手法不属于正常操作的范畴。
3、有时候感觉画质颜色过深，可能是改变了 显卡里面的数值引起的结果。（AMD VISION Engine Control Center>>Video(Color)>>Use AMD Settings）。
1.在default属性值的测试要求下，camera表面 如同渡了一层白纱。
2.图像从camera呈现出来的颜色光泽度不够。
Fail
normal
3、画面颜色亮度过深，使呈现出的画面效果影响视觉 感观。
其次，就是camera测试中，对颜色的要求了，一个好 的camera能够正常反映出出现在它里面的各类颜色， 且亮泽度清晰，和我们眼睛观察到的没什么差别。下面 几类情况个人认为不正常的现象：1、我们的测试大多 是在日光灯下测试完成，在这个测试环境下面，日光灯 呈现的光线必须正常，如果日光灯从camera里面反映 出来的光线颜色有彩色条纹或者其他颜色类的现象，我 们都归属于不正常现象，这是camera感光效果方面的 问题。如图示：
normal false
五、录制camera视频过程中，可以正常加入各种特效。且 在播放视频的时候也可以正常呈现。 六、全屏模式下，各项特效和功能按键都可以正常使用。 七、打开的camera中各种默认值和默认状态与最新的spec 报告要相符合，有不符的地方都要开issue。 八、在相对安静的环境下录制视频，播放出来，里面不可以 有尖锐的杂音，或者其他类型影响正常播放的噪音。如果录 制过程中，有说话或者声音录入，放出来的时候不可以出现 无音状态。 九、对camera中的参数值作了相应修改后，进入S3/S4回来， 参数值不应该恢复到默认值或者有相对变化。机器重新启动 后，所以修改值都应该恢复到default值。

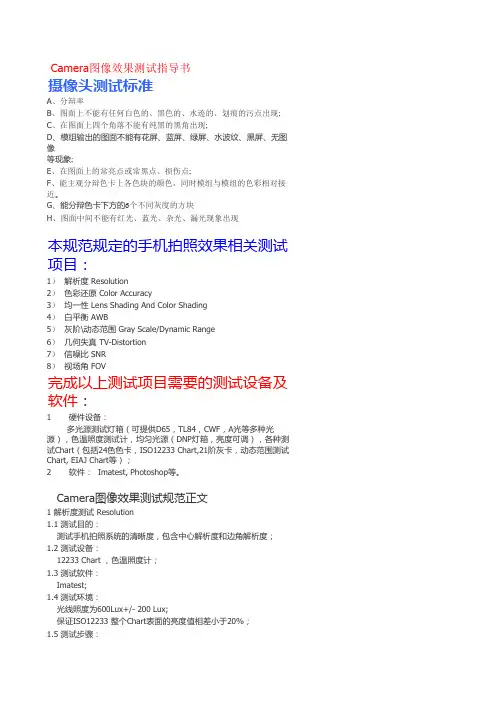

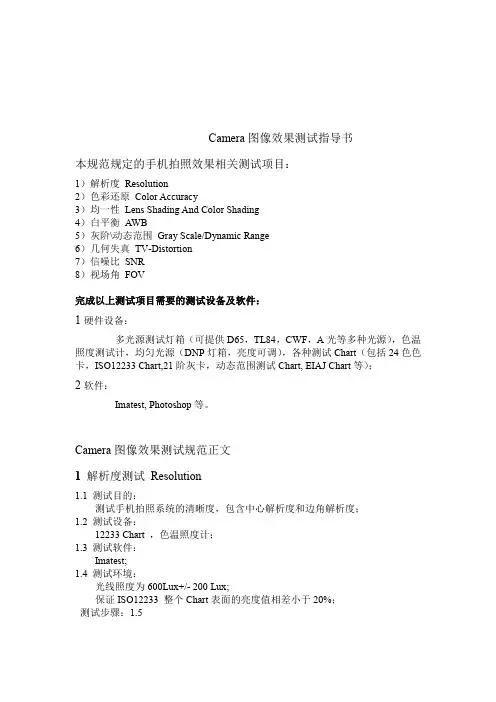

Camera图像效果测试指导书本规范规定的手机拍照效果相关测试项目：1）解析度 Resolution2）色彩还原 Color Accuracy3）均一性 Lens Shading And Color Shading4）白平衡 AWB5）灰阶\动态范围 Gray Scale/Dynamic Range6）几何失真 TV-Distortion7）信噪比 SNR8）视场角 FOV完成以上测试项目需要的测试设备及软件：1硬件设备：多光源测试灯箱（可提供D65，TL84，CWF，A光等多种光源），色温照度测试计，均匀光源（DNP灯箱，亮度可调），各种测试Chart（包括24色色卡，ISO12233 Chart,21阶灰卡，动态范围测试Chart, EIAJ Chart等）；2软件：Imatest, Photoshop等。

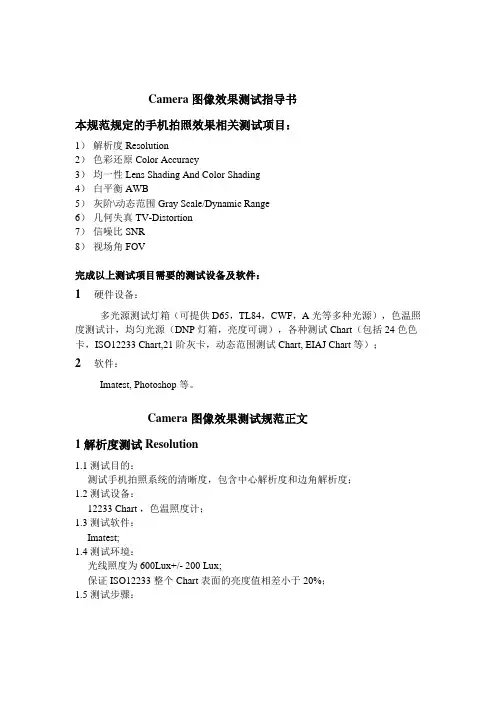

Camera图像效果测试规范正文1 解析度测试 Resolution1.1 测试目的：测试手机拍照系统的清晰度，包含中心解析度和边角解析度；1.2 测试设备：12233 Chart ，色温照度计；1.3 测试软件：Imatest;1.4 测试环境：光线照度为600Lux+/- 200 Lux;保证ISO12233 整个Chart表面的亮度值相差小于20%；1.5 测试步骤：1）调节Camera的驱支参数到最佳，将下载最佳效果参数的手机打开，将拍照相关的参数设备为自动模式（如自动曝光，自动白平衡等），拍照分辩率设备为最大；2）将12233 Chart 垂直固定在墙上；注间：本规范规定30万以下像素选用1X的Chart，130万和200万像素的选用2 X的Chart，300万及以上像素的项目选用3 X的Chart；3）中心解析度的测试：移动手机的位置，保证手机摄像头的光轴与ISO12233 Chart平面垂直，且使ISO12233 Chart中的4：3区域正好落在手机的预览画面中，如下图红线框所示：图14）固定手机，在画面稳定时拍照；5）分析解析度蓝线区域图像，得出中心解析度值；6）边角解析度的测试：方法同步骤3，4，5，不同的是调节手机预览ISO12233 Chart 的区域，以达到测试各个角落解析度的目的，具体拍照区域见图2，图3的红色线框区域：。

主体因手震，在画面上随机晃动
主体因防手震，在画面上较为平稳
• EIS会使用前一张图与当前张图的位置来侦测手 震的位移量
• EIS会对Sensor size内缩15%框一格Window，此 框会根据手震位移量而移动。
当前张图
使用前一张图与当前张图的位置侦 测手震的位移量
前一张图
降噪功能
MTK解释： Dear Customer, Three Dimensional Noise Reduction (abbr. “3DNR”): 1.3DNR利用previous frame的資訊，結合current frame做 處理，來達到降低running noise (random noise)的效果。它主要用在 改善Preview Mode/Video Mode的frame rate，i.e. 因為有3DNR，所以 在相同的亮度下可以採用較高的ISO以縮短曝光時間（i.e. frame rate 增加），但noise的程度和原本差不多。 Only enable in Preview mode/Video mode, won’t enable in Capture mode. (Because 3DNR needs previous frame.) 2.Always on (i.e. no dedicate capture mode icon or menu option)，但當ISO >= 800時，才會啟動3DNR效果 （利用改變3DNR作用區域來啟動/關閉3DNR效果，ISO < 800時， 3DNR 作用區域 = 0）。 More effective in lowlight scenes (which is higher ISO, >= 800). For ISO <= 800, 3DNR’s improvement is small.

IP Camera摄像头图像质量常用指标的测试方法1 解析度测试测试目的：测试IP Camera的解析度，包含中心解析度和边角解析度；测试设备灯箱，12233 Chart（1x，2x，4x），色温照度计（精度1K、0.01Lux）。

测试软件Imatest；测试环境D65光源，且保证光线照度为600 Lux±100Lux；保证ISO12233整个Chart表面的亮度值相差小于20%，测试使用的镜头像素不低于IP Camera 的像素。

测试步骤（1）调节IP Camera的驱动参数调试到最佳（一般采用默认参数），IP Camera 相关的参数设置为普通模式，如曝光设为自动等；（2）调节灯箱光源为指定光源环境，将I2233 Chart置于灯箱中；注意：本标准规定130万和200万的IP Camera选用1X的Chart，300万以上的IP Camera 选用4X的Chart；（3）中心解析度的测试：将ISO12233 Chart置于灯箱中，调节IP Camera的位置，保证其光轴与ISO12233 Chart平面垂直，且使ISO12233 Chart的16:9或者4:3区域（根据IP Camera的分辨率长宽比决定）正好落在IP Camera 的预览画面中，下面以分辨率是4:3的IP Camera为例，如图1红线框所示：图1（4）固定IP Camera，在画面稳定的条件下拍照；（5）分析解析度蓝线区域图像，得出解析度值为中心解析度；（6）边角解析度的测试：方法同步骤（3）（4）（5），不同的是调节IPCamera 的预览区域，以达到测试各个角落解析度的目的，具体拍照区域见图2、图3；图2解析度读取方法（1）从低频楔形线对（可以很容易的辨别为5条线）开始往高频率开始读，当不能再辨别为5条线对的时候，就认为该处的值为此处的解析度值；（2）使用Imatest软件亦可分析出解析度值（MTF值），拍照区域为红色区域，见图4。

GLX-3044 Lightbox Viewer
反射光源
型号： multiLight L PROFESSIONAL Master 200686 照明范围: 125 x 54 cm 外形尺寸 (W x H x D cm): 132 x 12 x 60 换灯工具 CVL L / MULTILIGHT PROF. L, 5种光源 照度可调，LAN口连接，WIFI可控
Gray chart
• 灰卡18% Gray chart • 灰卡可以确定照片的色彩平衡度。在拍照时将灰卡拍入画面的一角或将灰卡
拍满一幅底片。将冲扩后的照片与灰卡实物进行比对，就能简单地通过照片l 来判断色彩是否平衡。
Imatest 3.4界面简介
MTF解析度测试
色彩还原、AWB、信噪比测试 灰阶测试
SD\HD\3G\12G-SDI，4K协议接口。功能包括波形显示，图像显示，矢量显示， CINE LITE Ⅱ，Five Bar 显示，数字音频，模拟音频，数据状态显示，色域报警， 眼图测试，帧率测试等。
码流分析软件工具包
通过码流分析，测出图像真实分辨率，实际帧率，捕捉帧，得到每一帧的大小。 该工具包还有视频缓存分析，图像分析包括色域亮度分析，视频格式、视频质量分析， 以及YUV视频流分析，视频编码分析等等。 支持格式：MPEG-1 Video/Audio, MPEG-2 Video/Audio, AAC, AC-3, AVC/H.264 和 HEVC/H.265.
Shading、color shading测试 畸变
本文以此版为准。
Imatest 4.4 界面简介
测量宽动态等需要用此版本。
测试项目
• 解析度 Resolution • 色彩还原 Color Accuracy/Saturation • 亮度均匀性 Lens Shading • 色彩均匀性 Color Uniformity • 白平衡 White Balance • 灰阶 Gray Scale • 信噪比 Signal Noise Ratio • 畸变 TV Distortion • 视场角 Field of View • 杂光鬼影 Flare & Ghost • 感光度 Sensitivity • 自动对焦 Auto Focus • 场景 Scence

Camera图像效果测试规范范围Scope：Camera图像效果测试规范包括测试项目、测试方法和测试标准；适用于生产线量产参考标准。

本规范规定的摄像头图像效果相关测试项目：1）开路\短路测试Open/Short2）工作电流和待机电流Operating/PWDN Current3）解析度Resolution4）亮度均匀性Lens Shading5）脏污Particle6）坏点Dead/Wound pixel测试设备及环境1、硬件设备：电脑一套，度信测试平台，CCM模组，D65标准光源灯箱(亮度可调)，色温照度测试计，ISO12233 Chart，EIA1956 Chart，均匀白卡，均匀黑卡，镜头调焦环，直尺等。

2、测试环境：D65标准光源，光线照度为700Lux+/-50Lux，生产线所测项目都以D65标准光源为准；保证ISO12233整个Chart表面的亮度值相差小于20%；测试方法和测试标准1、开路\短路测试Open/Short1.1，测试目的：检测手机摄像头模组所有Pin的开路状态，Pin与Pin之间的短路信息，排除目测无法判定的隐患；1.2，测试步骤：选定支持开路\短路测试功能的度信测试板，装上CCM模组，打开度信测试软件，观察是否有开路\短路的情况。

勾选开路\短路测试设定开路\短路测试标准详细开路信息显示图1 开路图2 短路2、工作电流和待机电流Operating/PWDN Current2.1，测试目的：检测摄像头模组睡眠状态的总电流和工作状态的各路(A VDD/DOVDD/DVDD/AF_VDD）的电流值，避免电流值过高过低而引起的隐患。

2.2，测试步骤：选定支持工作电流和待机电流测试功能的度信测试板，装上CCM模组，打开度信测试软件，观察待机电流值和工作电流值，不同Sensor型号的待机电流和工作电流会不同，具体请参考各机型的SOP 资料。

待机电流值显示图3 待机电流测试正常工作时各组供电的电流值图4 工作电流值3、解析角测试Resolution3.1，测试目的：解析度测试是拍照系统对于被摄像物体的点像的再现能力。

√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
存贮一周 后
待机24小 时后
√
√
√

常见的输出格式
RGB格式:采用这种编码方法，每种颜色都可用三个变量来表示红色、绿色及蓝 色的强度。每一个像素有三原色R红色、G绿色、B蓝色组成。 YUV格式:是被欧洲电视系统所采用的一种颜色编码方法，属于PAL。其中“Y 表示明亮度(Luminance或Luma),就是灰阶值；而“U”和“V”表示色度 (Chrominance或Chroma),是描述影像色彩及饱和度，用于指定像素的颜色。 RAW DATA格式:是CCD或CMOS在将光信号转换为电信号时的电平高低的原 始记录，单纯地将没有进行任何处理的图像数据，即摄像元件直接得到的电信号 进行数字化处理而得到的。
光是一种波，可见光只是整个光波中的一段。Lens就 是一个能够截止不可见光波，而让可见光通过的带通滤波器。
2、Sensor IC
Sensor（感光元件）基本上可分为CCD和CMOS两类。 CCD（Charge Coupled Device）为电荷藕合器件图像传感器。 CMOS（Complementary Metal-Oxide Semiconductor）为互补性氧化金属半导体图像 传感器。 在摄像头的主要组件中，最重要的个人认为就是图像传感器了，因为感光器件对 成像质量的重要性不言而喻。Sensor将从lens上传导过来的光线转换为电信号，再 通过内部的A/D转换为数字信号。由于Sensor的每个pixel只能感光R光或者B光或 者G光，因此每个像素此时存贮的是单色的，我们称之为RAW DATA数据。要想 将每个像素的RAW DATA数据还原成三基色，就需要ISP来处理。
2.白平衡 2.1 色温 色温的定义：将黑体从绝对零度开始加温，温度每升高一度称为1 开氏度(用字母 K 来表示)，当温度升高到一定程度时候，黑体便辐射出可见光，其光谱成份以 及给人的感觉也会着温度的不断升高发生相应的变化。于是，就把黑体辐射一定 色光的温度定为发射相同色光光源的色温。
