摄像头测试流程共18页

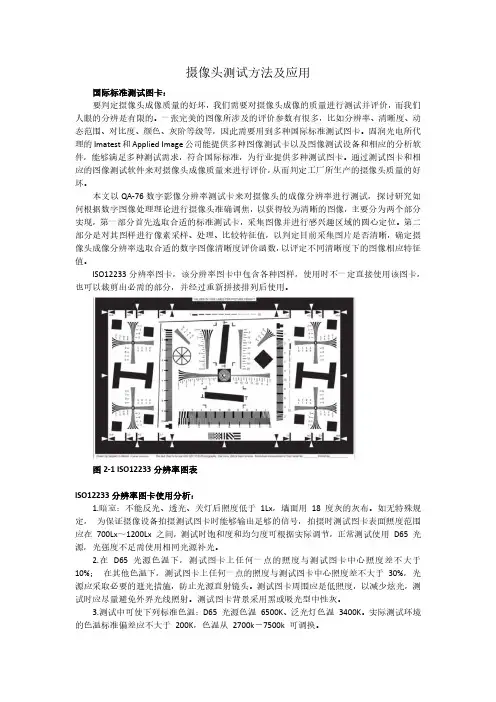

摄像头测试方法及应用国际标准测试图卡：要判定摄像头成像质量的好坏，我们需要对摄像头成像的质量进行测试并评价，而我们人眼的分辨是有限的。

一张完美的图像所涉及的评价参数有很多，比如分辨率、清晰度、动态范围、对比度、颜色、灰阶等级等，因此需要用到多种国际标准测试图卡。

固润光电所代理的Imatest和Applied Image公司能提供多种图像测试卡以及图像测试设备和相应的分析软件，能够满足多种测试需求，符合国际标准，为行业提供多种测试图卡。

通过测试图卡和相应的图像测试软件来对摄像头成像质量来进行评价，从而判定工厂所生产的摄像头质量的好坏。

本文以QA-76数字影像分辨率测试卡来对摄像头的成像分辨率进行测试，探讨研究如何根据数字图像处理理论进行摄像头准确调焦，以获得较为清晰的图像，主要分为两个部分实现，第一部分首先选取合适的标准测试卡，采集图像并进行感兴趣区域的圆心定位。

第二部分是对其图样进行像素采样、处理、比较特征值，以判定目前采集图片是否清晰，确定摄像头成像分辨率选取合适的数字图像清晰度评价函数，以评定不同清晰度下的图像相应特征值。

ISO12233分辨率图卡，该分辨率图卡中包含各种图样，使用时不一定直接使用该图卡，也可以裁剪出必需的部分，并经过重新拼接排列后使用。

图2-1ISO12233分辨率图表ISO12233分辨率图卡使用分析：1.暗室：不能反光、透光、关灯后照度低于1Lx，墙面用18度灰的灰布。

如无特殊规定，为保证摄像设备拍摄测试图卡时能够输出足够的信号，拍摄时测试图卡表面照度范围应在700Lx～1200Lx之间，测试时饱和度和均匀度可根据实际调节，正常测试使用D65光源，光强度不足需使用相同光源补光。

2.在D65光源色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于10%；在其他色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于30%，光源应采取必要的遮光措施，防止光源直射镜头。

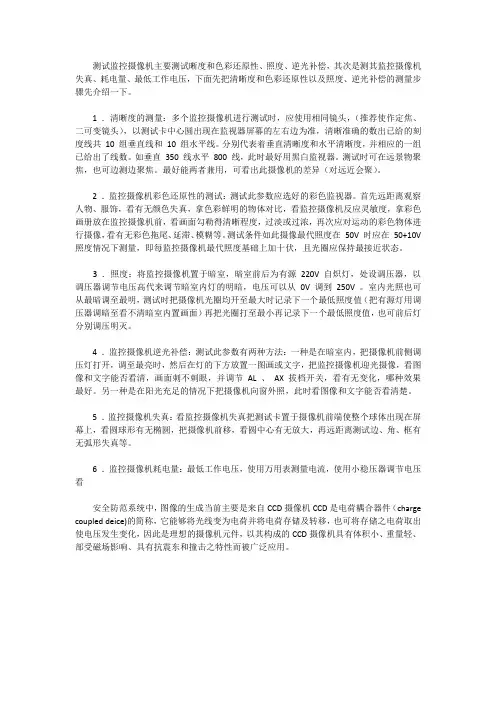

测试监控摄像机主要测试晰度和色彩还原性、照度、逆光补偿，其次是测其监控摄像机失真、耗电量、最低工作电压，下面先把清晰度和色彩还原性以及照度、逆光补偿的测量步骤先介绍一下。

1 ．清晰度的测量：多个监控摄像机进行测试时，应使用相同镜头，（推荐使作定焦、二可变镜头），以测试卡中心圆出现在监视器屏幕的左右边为准，清晰准确的数出已给的刻度线共10 组垂直线和10 组水平线。

分别代表着垂直清晰度和水平清晰度，并相应的一组已给出了线数。

如垂直350 线水平800 线，此时最好用黑白监视器。

测试时可在远景物聚焦，也可边测边聚焦。

最好能两者兼用，可看出此摄像机的差异（对远近会聚）。

2 ．监控摄像机彩色还原性的测试：测试此参数应选好的彩色监视器。

首先远距离观察人物、服饰，看有无颜色失真，拿色彩鲜明的物体对比，看监控摄像机反应灵敏度，拿彩色画册放在监控摄像机前，看画面勾勒得清晰程度，过淡或过浓，再次应对运动的彩色物体进行摄像，看有无彩色拖尾、延滞、模糊等。

测试条件如此摄像最代照度在50V 时应在50+10V 照度情况下测量，即每监控摄像机最代照度基础上加十伏，且光圈应保持最接近状态。

3 ．照度：将监控摄像机置于暗室，暗室前后为有源220V 自炽灯，处设调压器，以调压器调节电压高代来调节暗室内灯的明暗，电压可以从0V 调到250V 。

室内光照也可从最暗调至最明，测试时把摄像机光圈均开至最大时记录下一个最低照度值（把有源灯用调压器调暗至看不清暗室内置画面）再把光圈打至最小再记录下一个最低照度值，也可前后灯分别调压明灭。

4 ．监控摄像机逆光补偿：测试此参数有两种方法：一种是在暗室内，把摄像机前侧调压灯打开，调至最亮时，然后在灯的下方放置一图画或文字，把监控摄像机迎光摄像，看图像和文字能否看清，画面刺不刺眼，并调节AL 、AX 拔档开关，看有无变化，哪种效果最好。

另一种是在阳光充足的情况下把摄像机向窗外照，此时看图像和文字能否看清楚。

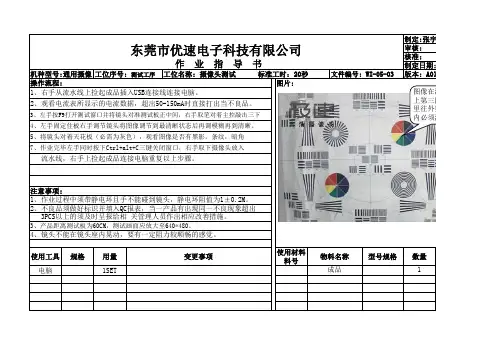

摄像头测试方法
1.测试目的：
检验摄像头录像效果，以保证来料合格，确保生产所用物料正常。

2.测试方法：
①距离：摄像头距离测试卡：80cm—100cm
②将待测试的摄像头装上机器，开机，连接电脑，电脑上弹出PC Camera；
③打开测试软件AMCap.exe，设置图像大小640 x 480；
设置方法：点击Options—Video Capture Pin…--输出大小，选择640 x 480，点击确定；
④合格的效果：画面线条清晰，能看清楚300线，上下左右四个角的图形中间有轻微
水波纹闪动
⑤说明：测试时眼镜的软件必须为新版软件。

即V2.1或者更高级版本。

3.清晰效果图：
模糊效果图：
附表1（测试标准）：。

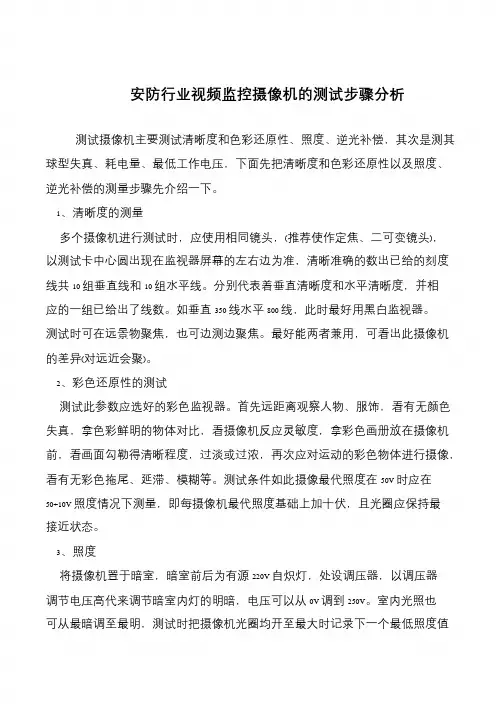

安防行业视频监控摄像机的测试步骤分析
测试摄像机主要测试清晰度和色彩还原性、照度、逆光补偿，其次是测其球型失真、耗电量、最低工作电压，下面先把清晰度和色彩还原性以及照度、逆光补偿的测量步骤先介绍一下。

1、清晰度的测量
多个摄像机进行测试时，应使用相同镜头，(推荐使作定焦、二可变镜头)，以测试卡中心圆出现在监视器屏幕的左右边为准，清晰准确的数出已给的刻度线共10 组垂直线和10 组水平线。

分别代表着垂直清晰度和水平清晰度，并相应的一组已给出了线数。

如垂直350 线水平800 线，此时最好用黑白监视器。

测试时可在远景物聚焦，也可边测边聚焦。

最好能两者兼用，可看出此摄像机的差异(对远近会聚)。

2、彩色还原性的测试
测试此参数应选好的彩色监视器。

首先远距离观察人物、服饰，看有无颜色失真，拿色彩鲜明的物体对比，看摄像机反应灵敏度，拿彩色画册放在摄像机前，看画面勾勒得清晰程度，过淡或过浓，再次应对运动的彩色物体进行摄像，看有无彩色拖尾、延滞、模糊等。

测试条件如此摄像最代照度在50V 时应在
50+10V 照度情况下测量，即每摄像机最代照度基础上加十伏，且光圈应保持最接近状态。

3、照度
将摄像机置于暗室，暗室前后为有源220V 自炽灯，处设调压器，以调压器调节电压高代来调节暗室内灯的明暗，电压可以从0V 调到250V。

室内光照也可从最暗调至最明，测试时把摄像机光圈均开至最大时记录下一个最低照度值。

摄像头测试操作手册目录第一章测试准备 (2)1.1.测试仪器 (2)1.1.1.测试图卡 (2)1.1.2.高解析监视器 (4)1.1.3.镜头 (4)1.1.4.标准光源灯 (4)1.2.开始测试 (4)第二章测试项目 (5)2.1分辨率测试 (5)2.2频宽测试 (5)2.3CCD平整度测试 (5)2.4阻抗匹配测试 (5)2.5色彩还原度 (5)2.6ATW(自动白平衡)测试 (5)2.7信噪比测试 (6)2.8照度测试 (6)2.9逆光补偿测试 (6)2.10失真测试 (6)2.11耗电量测试 (6)2.12动态效果 (6)2.13码流 (6)2.14延时 (7)2.15回放 (7)第一章测试准备1.1.测试仪器测试摄像机,要准备仪器设备有:3500度K的灯箱(Light Box),测试图卡矢量示波器(Vector Scope)波形示波器(Waveform)示波器( OSC Scope)高解析监视器( 500 条以上)标准光源灯照度计分光式色度计反射式光密度计帧频测试仪放大镜显微镜考虑到成本和可操作性，我们使用标准光源灯+高解析监视器+测试图卡的测试方法。

1.1.1.测试图卡●分辨率测试图卡摄像设备的分辨率测试图卡使用 ISO 12233-2000 测试图卡，参见 ISO12233-2000.图卡的具体要求应符合 ISO12233-2000 标准。

ISO12233-2000 定义了标准的分辨率测试图卡的内容、式样及其实现方法。

在实际测试中,对于固定焦距的摄像设备，在景深（成像最佳相距）范围内按照分辨测试图卡使用方法选择合适尺寸的分辨率测试图卡尽量充满视场拍摄，或按照 ISO 12233 的相关规定对测试结果进行校正。

根据上述原则可以选定如图所示合适尺寸的分辨率测试图卡。

●色彩测试图卡摄像设备的色彩图卡使用 GretagMacbeth ColorChecker 图卡。

●几何失真测试图卡几何失真测试图卡为一张底色为白色的图卡，上面绘制有黑色矩形方格图，打印线必须清晰且不能太细，具体要求为：图形为 300Pireis/inch;线宽为 27Pireis水平方向 10～20 行保证水平方向与垂直方向的直线形成的图形为正方形，且垂直方向布满全图。

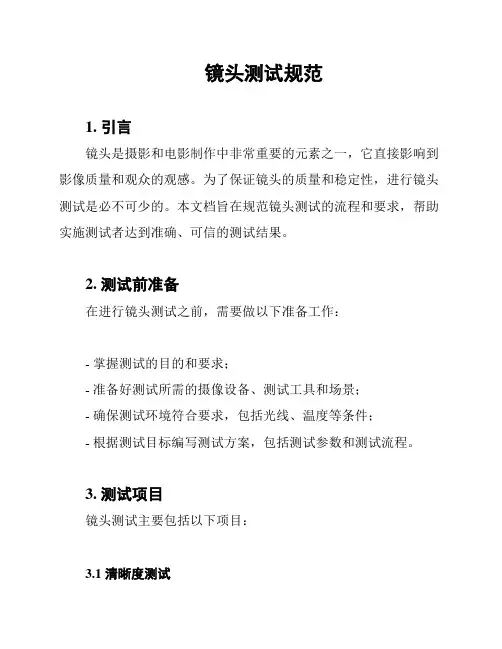

镜头测试规范1. 引言镜头是摄影和电影制作中非常重要的元素之一，它直接影响到影像质量和观众的观感。

为了保证镜头的质量和稳定性，进行镜头测试是必不可少的。

本文档旨在规范镜头测试的流程和要求，帮助实施测试者达到准确、可信的测试结果。

2. 测试前准备在进行镜头测试之前，需要做以下准备工作：- 掌握测试的目的和要求；- 准备好测试所需的摄像设备、测试工具和场景；- 确保测试环境符合要求，包括光线、温度等条件；- 根据测试目标编写测试方案，包括测试参数和测试流程。

3. 测试项目镜头测试主要包括以下项目：3.1 清晰度测试通过测试镜头的分辨率和清晰度来评估其成像效果。

测试时需要使用标准测试图像，根据测试要求进行设置和拍摄。

3.2 畸变测试测试镜头的畸变程度，包括桶形畸变、枕形畸变等。

可以采用标准网格图像进行测试，对比原始图像和畸变图像，计算畸变程度。

3.3 色彩测试测试镜头的色彩还原能力，包括颜色准确度和饱和度。

使用标准色彩测试卡进行测试，对比测试图像和标准图像，评估色彩还原的准确度和质量。

3.4 对比度测试通过测试镜头的对比度来评估其成像效果。

可以使用灰度条测试图像进行测试，根据测试要求进行设置和拍摄。

3.5 光圈测试测试镜头的光圈范围和不同光圈下的成像效果。

拍摄测试图像，根据测试要求进行设置和分析。

3.6 散射测试测试镜头在不同光线条件下的散射程度。

通过测试散射率和反射率来评估镜头的表面质量和涂层性能。

4. 测试结果分析根据测试所得数据和图像，进行结果的计算和分析，并评估镜头的性能。

需要对测试结果进行归档和记录，以备后续参考。

5. 结论根据测试结果得出结论，包括镜头的优缺点、适用范围和建议等。

提供给相关人员进行决策和选择。

6. 参考文献列出本文档中所涉及的参考文献和相关资源。

---以上为镜头测试规范的内容，旨在标准化测试的流程和要求，确保测试结果的准确性和可靠性，请按照本文档进行实施。

摄像头测试操作手册目录第一章测试准备 (2)1.1.测试仪器 (2)1.1.1.测试图卡 (2)1.1.2.高解析监视器 (4)1.1.3.镜头 (4)1.1.4.标准光源灯 (4)1.2.开始测试 (4)第二章测试项目 (5)2.1分辨率测试 (5)2.2频宽测试 (5)2.3CCD平整度测试 (5)2.4阻抗匹配测试 (5)2.5色彩还原度 (5)2.6ATW(自动白平衡)测试 (5)2.7信噪比测试 (6)2.8照度测试 (6)2.9逆光补偿测试 (6)2.10失真测试 (6)2.11耗电量测试 (6)2.12动态效果 (6)2.13码流 (6)2.14延时 (7)2.15回放 (7)第一章测试准备1.1.测试仪器测试摄像机,要准备仪器设备有:3500度K的灯箱(Light Box),测试图卡矢量示波器(Vector Scope)波形示波器(Waveform)示波器( OSC Scope)高解析监视器( 500 条以上)标准光源灯照度计分光式色度计反射式光密度计帧频测试仪放大镜显微镜考虑到成本和可操作性，我们使用标准光源灯+高解析监视器+测试图卡的测试方法。

1.1.1.测试图卡●分辨率测试图卡摄像设备的分辨率测试图卡使用 ISO 12233-2000 测试图卡，参见 ISO12233-2000.图卡的具体要求应符合 ISO12233-2000 标准。

ISO12233-2000 定义了标准的分辨率测试图卡的内容、式样及其实现方法。

在实际测试中,对于固定焦距的摄像设备，在景深（成像最佳相距）范围内按照分辨测试图卡使用方法选择合适尺寸的分辨率测试图卡尽量充满视场拍摄，或按照 ISO 12233 的相关规定对测试结果进行校正。

根据上述原则可以选定如图所示合适尺寸的分辨率测试图卡。

●色彩测试图卡摄像设备的色彩图卡使用 GretagMacbeth ColorChecker 图卡。

●几何失真测试图卡几何失真测试图卡为一张底色为白色的图卡，上面绘制有黑色矩形方格图，打印线必须清晰且不能太细，具体要求为：图形为 300Pireis/inch;线宽为 27Pireis水平方向 10～20 行保证水平方向与垂直方向的直线形成的图形为正方形，且垂直方向布满全图。

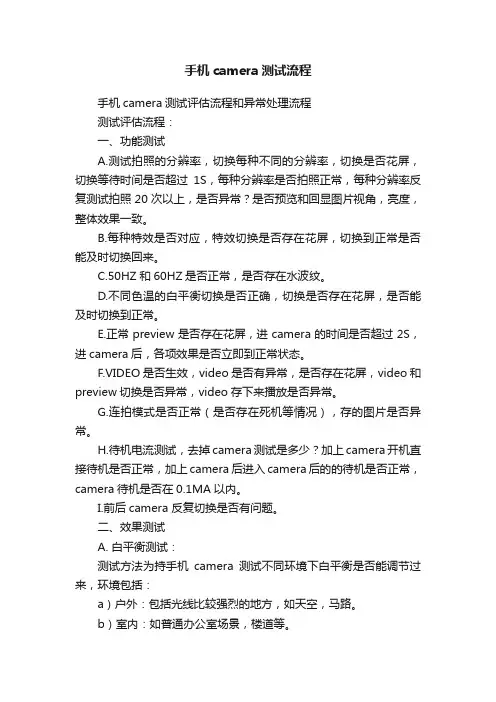

手机camera测试流程手机camera测试评估流程和异常处理流程测试评估流程：一、功能测试A.测试拍照的分辨率，切换每种不同的分辨率，切换是否花屏，切换等待时间是否超过1S，每种分辨率是否拍照正常，每种分辨率反复测试拍照20次以上，是否异常？是否预览和回显图片视角，亮度，整体效果一致。

B.每种特效是否对应，特效切换是否存在花屏，切换到正常是否能及时切换回来。

C.50HZ和60HZ是否正常，是否存在水波纹。

D.不同色温的白平衡切换是否正确，切换是否存在花屏，是否能及时切换到正常。

E.正常preview是否存在花屏，进camera的时间是否超过2S，进camera后，各项效果是否立即到正常状态。

F.VIDEO是否生效，video是否有异常，是否存在花屏，video和preview切换是否异常，video存下来播放是否异常。

G.连拍模式是否正常（是否存在死机等情况），存的图片是否异常。

H.待机电流测试，去掉camera测试是多少？加上camera开机直接待机是否正常，加上camera 后进入camera后的的待机是否正常，camera待机是否在0.1MA以内。

I.前后camera 反复切换是否有问题。

二、效果测试A. 白平衡测试：测试方法为持手机camera测试不同环境下白平衡是否能调节过来，环境包括：a）户外：包括光线比较强烈的地方，如天空，马路。

b）室内：如普通办公室场景，楼道等。

c）如果有条件最好在灯箱四种光源下切换看AWB是否都能调节过来B. 情景模式测试：a）正常模式下拍户外，室内及低照度场景图片b）夜景模式下拍户外，室内及低照度场景图片，看户外与室内照片是否与正常模式一致，低照度场景照片是否比正常模式下拍摄照片亮（注意两种模式下拍摄的场景保持一致）。

三、有条件拍摄与不同家sensor的对比图片，没有也要拍自己camera的图片A. 场景包括：a）室内（正常（人物，墙画，办公桌，走道，花草，等）和低照度）b）室外（建筑，花草等）调试异常处理流程：一、参数问题：FAE调试完毕后，在每天的项目总结上，注明所修改的寄存器，CC给北京的王修翠，韩磊王修翠负责对FAE修改的参数进行确认，一些重要的寄存器（AWB、模拟参数等)提交到北京AE测试，确认后才能结案。

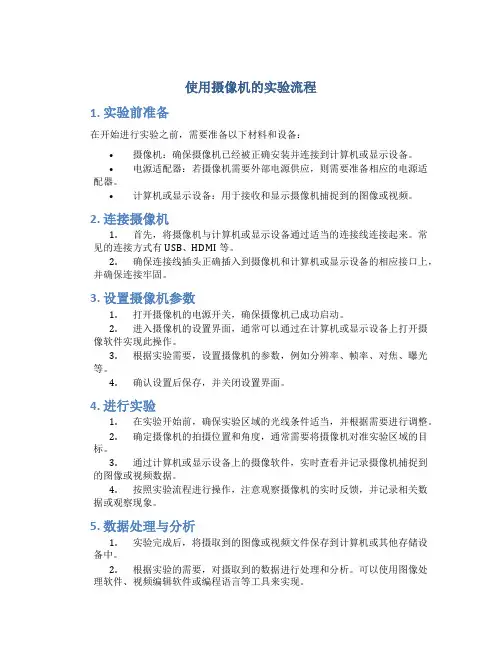

使用摄像机的实验流程1. 实验前准备在开始进行实验之前，需要准备以下材料和设备：•摄像机：确保摄像机已经被正确安装并连接到计算机或显示设备。

•电源适配器：若摄像机需要外部电源供应，则需要准备相应的电源适配器。

•计算机或显示设备：用于接收和显示摄像机捕捉到的图像或视频。

2. 连接摄像机1.首先，将摄像机与计算机或显示设备通过适当的连接线连接起来。

常见的连接方式有USB、HDMI等。

2.确保连接线插头正确插入到摄像机和计算机或显示设备的相应接口上，并确保连接牢固。

3. 设置摄像机参数1.打开摄像机的电源开关，确保摄像机已成功启动。

2.进入摄像机的设置界面，通常可以通过在计算机或显示设备上打开摄像软件实现此操作。

3.根据实验需要，设置摄像机的参数，例如分辨率、帧率、对焦、曝光等。

4.确认设置后保存，并关闭设置界面。

4. 进行实验1.在实验开始前，确保实验区域的光线条件适当，并根据需要进行调整。

2.确定摄像机的拍摄位置和角度，通常需要将摄像机对准实验区域的目标。

3.通过计算机或显示设备上的摄像软件，实时查看并记录摄像机捕捉到的图像或视频数据。

4.按照实验流程进行操作，注意观察摄像机的实时反馈，并记录相关数据或观察现象。

5. 数据处理与分析1.实验完成后，将摄取到的图像或视频文件保存到计算机或其他存储设备中。

2.根据实验的需要，对摄取到的数据进行处理和分析。

可以使用图像处理软件、视频编辑软件或编程语言等工具来实现。

3.评估实验结果，比较不同条件下的数据差异，进行统计分析和图形展示。

可根据实验目的选择合适的分析方法。

6. 实验总结1.总结实验过程中遇到的问题和困难，分析原因并提出改进措施。

2.总结实验结果和结论，对实验的意义进行讨论。

3.将实验的步骤、参数设置、数据处理方法等进行清晰的总结，以方便他人复现或参考。

7. 结束实验1.关闭摄像机的电源开关，断开摄像机与计算机或显示设备之间的连接线。

2.整理和清理实验现场，确保材料和设备的安全和有序。

摄像头测试指导手册第一部分：准备工作1.确认摄像头的型号和驱动程序。

第二部分：硬件测试1.确保摄像头已正确连接到电脑。

2.打开电脑上的图像采集软件。

3.在图像采集软件中，选择“设置”菜单中的“设备选项”或类似选项，以打开摄像头的设置界面。

4.在设置界面中，检查并调整摄像头的亮度、对比度、饱和度等参数，以获得最佳图像效果。

5.确保摄像头的图像稳定，没有模糊或晃动现象。

第三部分：软件测试1.打开电脑上的视频通话软件或视频录制软件。

2.在软件中，选择“设置”菜单中的“摄像头选项”或类似选项，以打开摄像头的设置界面。

3.在设置界面中，检查并调整摄像头的分辨率、帧率等参数，以适应软件的需求。

4.进行视频通话或视频录制，观察图像质量和流畅度是否符合要求。

5.在视频通话或视频录制的过程中，尝试调整摄像头的参数，以优化图像效果。

第四部分：网络测试1.进行网络视频通话或视频直播。

2.观察视频通话或视频直播的清晰度和延迟情况。

3.如有需要，尝试调整网络带宽和摄像头参数，以优化视频效果。

第五部分：其他测试1.进行低光环境下的测试，观察摄像头在暗光条件下的表现。

2.进行高光环境下的测试，观察摄像头在强光条件下的表现。

3.进行移动环境下的测试，观察摄像头在移动中的表现。

4.尝试不同的摄像头角度和距离，观察摄像头的视场范围和变形情况。

第六部分：故障排除1.如果无法打开摄像头，检查摄像头的连接是否松动，重新连接后尝试打开。

2.如果打开摄像头后没有图像，检查软件设置中是否选择了正确的摄像头设备。

3.如果图像质量不理想，检查摄像头参数设置是否合适，尝试调整参数后重新测试。

4.如果在视频通话或视频直播中出现画面花屏、卡顿或延迟，检查网络连接和带宽，尝试调整网络设置或降低视频质量。

第七部分：注意事项1.在测试过程中，保持测试环境的稳定和一致。

2.注意避免遮挡摄像头镜头或影响摄像头的光线条件。

3.尽量使用原厂提供的驱动程序和软件进行测试，以确保兼容性和稳定性。

视频监控测试操作规程标准
《视频监控测试操作规程标准》
1. 测试前准备
1.1 确保所有测试设备正常运行，包括监控摄像头、录像设备、监控中心等。

1.2 检查测试场景，确保没有遮挡或其他影响监控效果的因素。

1.3 确保测试人员具备必要的操作技能和安全意识。

2. 测试操作流程
2.1 启动监控设备，在监控中心进行实时监控。

2.2 测试每个摄像头的画面清晰度，对焦情况，画面覆盖范围
等进行检查。

2.3 检查录像设备的录像功能，确保录像效果清晰，声音清晰。

2.4 测试监控设备的移动功能和遥控功能。

2.5 对监控系统进行全面测试，确保监控系统的稳定性和可靠性。

3. 测试结果记录
3.1 按照测试记录表格，对每个摄像头的测试结果进行记录。

3.2 录像设备的录像效果也应进行记录。

3.3 如果发现问题，需要及时记录并通知相关人员进行处理。

4. 测试报告
4.1 根据测试结果，编写测试报告，包括测试过程、测试结果、存在的问题及解决方案。

4.2 将测试报告交由相关部门进行审查和存档。

5. 安全注意事项
5.1 在测试过程中，要严格遵守相关的安全规定，确保测试人员的人身安全。

5.2 在测试过程中，要注意保护监控设备，避免意外损坏。

6. 后续处理
6.1 完成测试后，对测试设备进行清理和维护。

6.2 对测试报告中存在的问题，需及时通知相关部门进行处理和解决。

通过以上规程标准的执行，能够保证视频监控系统的稳定性和可靠性，提高监控效果和安全性。
