InductorsEpoxy Conformal Coated, Axial LeadedIRF-36Vishay Dale For technical questions contact magnetics@Document Number: 3405733Revision: 10-Aug-06FEATURES•High performance ferrite core is used in this epoxy conformally coated choke which allows for inductance values to 1000 µH•Axial lead type, small lightweight design •Special magnetic core structure contributes to high Q and self-resonant frequencies•Treated with epoxy resin coating for humidity resistance to ensure long life•Heat resistant adhesives and special structural design for effective open circuit measurementELECTRICAL SPECIFICATIONSInductance Range: 0.1 µH to 1000 µHInductance Tolerance: ± 10 % from 0.1 µH to 1000 µH standard, ± 5 % optionalOperating Temperature Range: - 20 °C to + 105 °C Dielectric Strength: 250 VRMSMECHANICAL SPECIFICATIONSTerminal Strength: Pull = 5 pounds, T wist = 360° C x 3Protection: Epoxy uniform roll coated Leads: Tinned copperENVIRONMENTAL SPECIFICATIONSMaximum Temperature Rise: + 20 °CSTANDARD ELECTRICAL SPECIFICATIONSIND.(µH)TOL.Q MIN.TEST FREQ.L & Q (MHz)SRF MIN.(MHz)DCR MAX.(Ohms)RATED DC CURRENT (mA)0.10± 5 %, ± 10 %2525.23200.1517500.12± 5 %, ± 10 %2525.23200.1616500.15± 5 %, ± 10 %2525.23200.1715600.18± 5 %, ± 10 %2525.23200.1914800.22± 5 %, ± 10 %2525.23000.2114000.27± 5 %, ± 10 %2525.23000.2413200.33± 5 %, ± 10 %2525.23000.2812800.39± 5 %, ± 10 %2525.22800.3212000.47± 5 %, ± 10 %2525.22500.3611500.56± 5 %, ± 10 %2525.22300.4111000.68± 5 %, ± 10 %2525.22100.4710300.82± 5 %, ± 10 %4525.21720.249801.0± 5 %, ± 10 %4525.21400.249201.2± 5 %, ± 10 %507.961400.278801.5± 5 %, ± 10 %507.961310.308301.8± 5 %, ± 10 %557.961210.327902.2± 5 %, ± 10 %557.961100.357502.7± 5 %, ± 10 %607.961000.357203.3± 5 %, ± 10 %657.96940.356703.9± 5 %, ± 10 %657.96860.376404.7± 5 %, ± 10 %707.96800.396205.6± 5 %, ± 10 %707.96740.435906.8± 5 %, ± 10 %757.96680.485508.2± 5 %, ± 10 %707.96530.5253010± 5 %, ± 10 %70 2.52450.5850012± 5 %, ± 10 %70 2.52340.6348015± 5 %, ± 10 %70 2.52200.7246018± 5 %, ± 10 %65 2.52140.7743022± 5 %, ± 10 %40 2.529.90.8441027± 5 %, ± 10 %55 2.527.60.9439033± 5 %, ± 10 %55 2.52 6.3 1.0337039± 5 %, ± 10 %50 2.52 6.3 1.1235047± 5 %, ± 10 %45 2.52 6.3 1.2234056± 5 %, ± 10 %40 2.52 6.2 1.3432068± 5 %, ± 10 %40 2.52 5.7 1.4730682± 5 %, ± 10 %35 2.52 5.3 1.62290100± 5 %, ± 10 %30 2.52 4.8 1.80275120± 5 %, ± 10 %700.796 3.8 3.7185150± 5 %, ± 10 %700.796 3.5 4.2175180± 5 %, ± 10 %700.796 3.3 4.6165220± 5 %, ± 10 %700.796 3.0 5.1155270± 5 %, ± 10 %650.796 2.8 5.8146330± 5 %, ± 10 %650.796 2.6 6.4137390± 5 %, ± 10 %650.796 2.47.0133470± 5 %, ± 10 %600.796 2.257.7126560± 5 %, ± 10 %600.796 2.108.5120680± 5 %, ± 10 %550.796 1.959.4113820± 5 %, ± 10 %550.796 1.8512.01001000± 5 %, ± 10 %500.796 1.4017.4100DESCRIPTIONIRF-36 4.7 µH± 10 %ERe3MODELINDUCTANCE VALUEINDUCTANCE TOLERANCEPACKAGE CODEJEDEC LEAD (Pb)-FREE STANDARDGLOBAL PART NUMBER INFORMATIONPRODUCT FAMIL Y SIZE PACKAGE CODE INDUCT ANCE VALUETOL.ER4R7K IRF36元器件交易网Document Number: 91000Revision: 18-Jul-081DisclaimerLegal Disclaimer NoticeVishayAll product specifications and data are subject to change without notice.Vishay Intertechnology, Inc., its affiliates, agents, and employees, and all persons acting on its or their behalf (collectively, “Vishay”), disclaim any and all liability for any errors, inaccuracies or incompleteness contained herein or in any other disclosure relating to any product.Vishay disclaims any and all liability arising out of the use or application of any product described herein or of any information provided herein to the maximum extent permitted by law. The product specifications do not expand or otherwise modify Vishay’s terms and conditions of purchase, including but not limited to the warranty expressed therein, which apply to these products.No license, express or implied, by estoppel or otherwise, to any intellectual property rights is granted by this document or by any conduct of Vishay.The products shown herein are not designed for use in medical, life-saving, or life-sustaining applications unless otherwise expressly indicated. Customers using or selling Vishay products not expressly indicated for use in such applications do so entirely at their own risk and agree to fully indemnify Vishay for any damages arising or resulting from such use or sale. Please contact authorized Vishay personnel to obtain written terms and conditions regarding products designed for such applications.Product names and markings noted herein may be trademarks of their respective owners.元器件交易网。

合集下载

IRF840中文资料_数据手册_参数

IRF840中文资料_数据手册_参数


tf
Turn-off fall time
VDD = 250 V; RD = 30 Ω; RG = 9.1 Ω
Ld
Internal drain inductance Measured from tab to centre of die
Ld
Internal drain inductance Measured from drain lead to centre of die
CONDITIONS in free air
MIN. TYP. MAX. UNIT
-
- 0.85 K/W
- 60 - K/W
ELECTRICAL CHARACTERISTICS
Tj = 25 ˚C unless otherwise specified SYMBOL PARAMETER
CONDITIONS
SYMBOL PARAMETER
CONDITIONS
EAS EAR IAS, IAR
Non-repetitive avalanche energy
Unclamped inductive load, IAS = 7.4 A; tp = 0.22 ms; Tj prior to avalanche = 25˚C; VDD ≤ 50 V; RGS = 50 Ω; VGS = 10 V; refer to fig:17
MIN.
- 55
MAX.
500 500 ± 30 8.5 5.4 34 147 150
UNIT
V V V A A A W ˚C
AVALANCHE ENERGY LIMITING VALUES
Limiting values in accordance with the Absolute Maximum System (IEC 134)
IRFS3206TRRPBF;IRFSL3206PBF;IRFB3206PBF;IRFS3206PBF;中文规格书,Datasheet资料

IRFS3206TRRPBF;IRFSL3206PBF;IRFB3206PBF;IRFS3206PBF;中文规格书,Datasheet资料


Max. Units
Conditions
––– V VGS = 0V, ID = 250μA ––– V/°C Reference to 25°C, ID = 5mAd 3.0 mΩ VGS = 10V, ID = 75A g
4.0 V VDS = VGS, ID = 150μA
20 μA VDS =60V, VGS = 0V
––– 83 –––
Ciss
Input Capacitance
––– 6540 –––
Coss
Output Capacitance
––– 720 –––
Crss
Reverse Transfer Capacitance
––– 360 –––
Coss eff. (ER) Effective Output Capacitance (Energy Related) ––– 1040 –––
Continuous Drain Current, VGS @ 10V (Silicon Limited) Continuous Drain Current, VGS @ 10V (Silicon Limited) Continuous Drain Current, VGS @ 10V (Wire Bond Limited) Pulsed Drain Current d Maximum Power Dissipation
250
VDS = 48V, VGS = 0V, TJ = 125°C
100 nA VGS = 20V
-100 –––
VGS = -20V Ω
Dynamic @ TJ = 25°C (unless otherwise specified)
Symbol
BTRS-3640-SPG中文资料

BTRS-3640-SPG中文资料

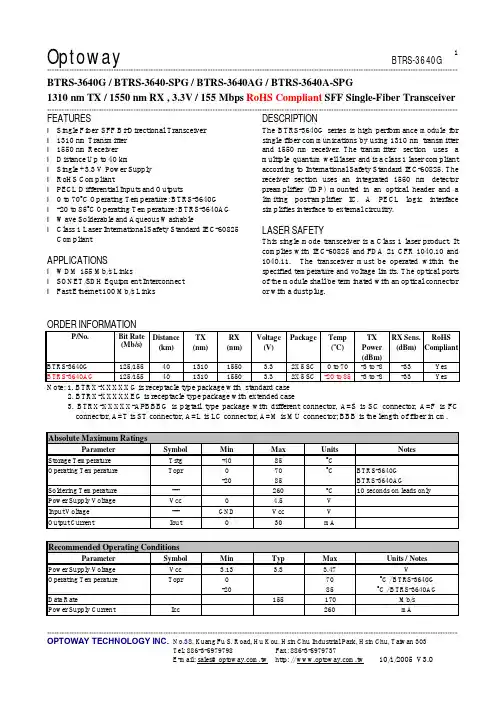

**********************************************************************************************************************************************************************OPTOWAY TECHNOLOGY INC. No .38, Kuang Fu S. Road, Hu Kou, Hsin Chu Industrial Park, Hsin Chu, Taiwan 303BTRS-3640G / BTRS-3640-SPG / BTRS-3640AG / BTRS-3640A-SPG1310 nm TX / 1550 nm RX , 3.3V / 155 Mbps RoHS Compliant SFF Single-Fiber Transceiver**********************************************************************************************************************************************************************FEATURESl Single Fiber SFF Bi-Directional Transceiver l 1310 nm Transmitter l 1550 nm Receiver l Distance Up to 40 kml Single +3.3 V Power Supply l RoHS Compliantl PECL Differential Inputs and Outputsl 0 to 70o C Operating Temperature: BTRS-3640G l -20 to 85o C Operating Temperature: BTRS-3640AG l Wave Solderable and Aqueous Washablel Class 1 Laser International Safety Standard IEC-60825 CompliantAPPLICATIONSl WDM 155 Mb/s Linksl SONET/SDH Equipment Interconnect l Fast Ethernet 100 Mb/s LinksDESCRIPTIONThe BTRS-3640G series is high performance module for single fiber communications by using 1310 nm transmitter and 1550 nm receiver. The transmitter section uses a multiple quantum well laser and is a class 1 laser compliant according to International Safety Standard IEC-60825. The receiver section uses an integrated 1550 nm detector preamplifier (IDP) mounted in an optical header and a limiting post-amplifier IC. A PECL logic interface simplifies interface to external circuitry.LASER SAFETYThis single mode transceiver is a Class 1 laser product. It complies with IEC-60825 and FDA 21 CFR 1040.10 and 1040.11. The transceiver must be operated within the specified temperature and voltage limits. The optical ports of the module shall be terminated with an optical connector or with a dust plug.ORDER INFORMATIONP/No.Bit Rate (Mb/s) Distance (km) TX (nm) RX (nm) Voltage (V) Package Temp (o C)TX Power (dBm) RX Sens. (dBm) RoHS Compliant BTRS-3640G125/155 40 1310 1550 3.3 2X5 SC 0 to 70 -3 to -8 -33 Yes BTRS-3640AG 125/15540131015503.32X5 SC -20 to 85-3 to -8 -33 YesNote: 1. BTRX-XXXXXG is receptacle type package with standard case 2. BTRX-XXXXXEG is receptacle type package with extended case3. BTRX-XXXXX-APBBBG is pigtail type package with different connector, A=S is SC connector, A=F is FCconnector, A=T is ST connector, A=L is LC connector, A=M is MU connector; BBB is the length of fiber in cm.Absolute Maximum RatingsParameterSymbol Min Max Units NotesStorage Temperature Tstg -40 85 o COperating Temperature Topr 0 -20 70 85 o CBTRS-3640G BTRS-3640AGSoldering Temperature --- 260 oC 10 seconds on leads only Power Supply Voltage Vcc 0 4.5 V Input Voltage --- GND Vcc VOutput CurrentIout30mARecommended Operating ConditionsParameterSymbol Min Typ Max Units / NotesPower Supply Voltage Vcc 3.13 3.3 3.47 VOperating Temperature Topr 0 -20 70 85 oC / BTRS-3640G oC / BTRS-3640AGData Rate155 170 Mb/s Power Supply CurrentIcc260mATransmitter Specifications (0o C < Topr < 70o C, 3.13 V < Vcc < 3.47V)Parameter Symbol Min Typ Max Units NotesOpticalOptical Transmit Power Po -8 -3 dBm 1Output Center Wavelength λ1270 1310 1360 nmOutput Spectrum Width σλ 4 nm RMS (σ)Extinction Ratio E R10 dBOutput Eye Compliant with Bellcore TR-NWT-000253 and ITU recommendation G.957Optical Rise Time t r 2 ns 10% to 90% Values Optical Fall Time t f 2 ns 10% to 90% Values Relative Intensity Noise RIN -116 dB/HzTotal Jitter TJ 1 ns 2ElectricalData Input Current – Low I IL-350 µAData Input Current – High I IH350 µADifferential Input Voltage V IH - V IL300 1600 mVData Input Voltage – Low V IL - V CC-2.0 -1.58 V 3Data Input Voltage -- High V IH - V CC-1.1 -0.74 V 3Disable Input Voltage -- Low V TDIS,L0 0.8 V TX Output Enabled Disable Input Voltage -- High V TDIS,H Vcc – 1.3 Vcc V TX Ouput DisabledShut Off Time for TxDis t DIS 1 msNotes: 1. Output power is power coupled into a 9/125 µm single mode fiber.2. Measured with a 223-1 PRBS with 72 ones and 72 zeros.3. These inputs are compatible with 10K, 10KH and 100K ECL and LVPECL inputs.Receiver Specifications(0o C < Topr < 70o C, 3.13 V < Vcc < 3.47V)Parameter Symbol Min Typ Max Units NotesOpticalSensitivity--- --- --- -33 dBm 1Maximum Input Power Pin -3 --- --- dBmSignal Detect -- Asserted Pa --- --- -33 dBm Transition: low to high Signal Detect -- Deasserted Pd -42 --- --- dBm Transition: high to low Signal detect -- Hysteresis 1.0 --- 4.0 dBWavelength of Operation 1480 1580 nm 2Optical Return Loss ORL 14 dBElectricalData Output Voltage – Low V OL - V CC-2.0 -1.58 V 3Data Output Voltage – High V OH - V CC-1.1 -0.74 V 3SD Output Voltage -- Low V OL - V CC-2.0 -1.58 V 3SD Output Voltage -- High V OH - V CC-1.1 -0.74 V 3Signal Detect Assert Time AS MAX100 µs OFF to ONSignal Detect Deassert Time ANS MAX300 µs ON to OFF Notes: 1. Minimum sensitivity and saturation levels at BER 1E-10 for a 223-1 PRBS with 72 ones and 72 zeros.2. At least 30 dB optical isolation for the wavelength 1260 to 1360 nm.3. These outputs are compatible with 10K, 10KH and 100K ECL and LVPECL outputs.*********************************************************************************************************************************************************************** OPTOWAY TECHNOLOGY INC. No.38, Kuang Fu S. Road, Hu Kou, Hsin Chu Industrial Park, Hsin Chu, Taiwan 303Tel: 886-3-5979798 Fax: 886-3-5979737*********************************************************************************************************************************************************************** OPTOWAY TECHNOLOGY INC. No.38, Kuang Fu S. Road, Hu Kou, Hsin Chu Industrial Park, Hsin Chu, Taiwan 303Tel: 886-3-5979798 Fax: 886-3-5979737RECOMMENDED CIRCUIT SCHEMATIC1)Recommended DC Coupled Interface Circuit2)Recommended AC Coupled Interface Circuit*********************************************************************************************************************************************************************** OPTOWAY TECHNOLOGY INC. No.38, Kuang Fu S. Road, Hu Kou, Hsin Chu Industrial Park, Hsin Chu, Taiwan 303Tel: 886-3-5979798 Fax: 886-3-5979737*********************************************************************************************************************************************************************** OPTOWAY TECHNOLOGY INC. No.38, Kuang Fu S. Road, Hu Kou, Hsin Chu Industrial Park, Hsin Chu, Taiwan 303Tel: 886-3-5979798 Fax: 886-3-5979737。
