坐标点的标注问题

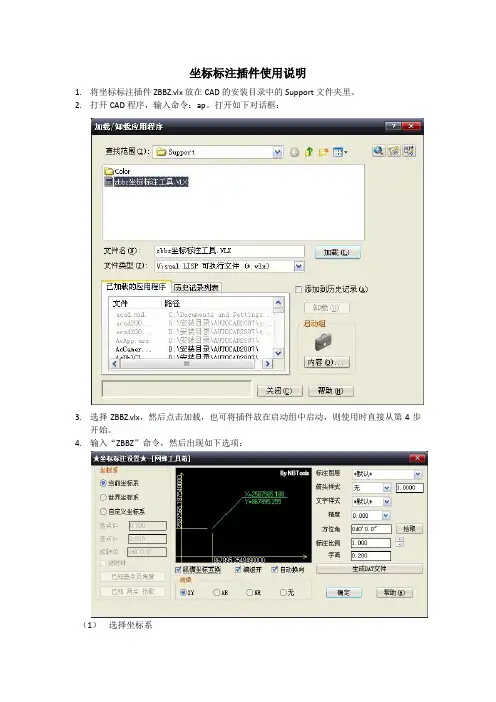

坐标标注插件使用说明1.将坐标标注插件ZBBZ.vlx放在CAD的安装目录中的Support文件夹里。

2.打开CAD程序，输入命令：ap。

打开如下对话框：3.选择ZBBZ.vlx，然后点击加载，也可将插件放在启动组中启动，则使用时直接从第4步开始。

4.输入“ZBBZ”命令，然后出现如下选项：（1）选择坐标系这里有三种坐标系可选择：1）当前坐标系所标坐标是以当前所使用的坐标系为基准的坐标。

2）世界坐标系所标坐标是以世界坐标系为基准的坐标（当用户没有自定义坐标系统时，当前坐标系统就是世界坐标系统，无论选择当前坐标系统还是世界坐标系统，坐标数值是一样的）。

3）自定义坐标系选择该坐标系是在图中已有其它坐标数值，而当前又想使原坐标系与CAD显示坐标系直接转换时使用。

有两种方法可以选择：已知基点及角度和已知两点选取。

当选择已知基点及角度时，需要你在CAD中指定自定义坐标的基点（可点取也可输入精确坐标），然后选择X轴的角度（可点取也可输入精确角度）；而选择已知两点选取时，需要你在CAD中选择两个已知的坐标，然后输入该坐标的数值即可完成。

（2）选择纵横坐标互换：一般来讲，测绘院提供的测绘坐标和CAD坐标X，Y值是相反的，如果是反的就需要勾此选项。

（3）自动换向：如果勾选此项，则标注坐标根据标注的具体位置选择标在坐标点的左侧还是右侧。

（4）前缀选项：XY一般是测绘坐标；AB是局部区域的施工坐标；NE；无。

坐标以你选择的前缀开头。

（5）标注图层：选择标注坐标的图层。

（6）箭头样式：挑选箭头样式。

（7）文字样式：选择已经设置好的文字样式（与CAD中文字样式设置同步）。

（8）精度：选择标注坐标的精度。

（9）方位角：确定标注坐标文字的倾斜角度（可在图中拾取）。

（10）标注比例：选择标注比例。

如坐标X=1000，y=1000，当选择1:1时，标注出来是X=1000，y=1000；当选择1:1000时，标注出来时X=1000000，y=1000000。
