题目：跨径L=89m ，矢跨比f/L =1/5的圆弧拱，梁高h/L =1/30,梁宽b/L =1/15 求：1.弹性屈曲荷载；2.非线性极限承载能力。
1、 线性屈曲荷载理论计算在理论计算时，先根据圆弧拱的矢跨比查出稳定系数2K ：表1 圆弧拱理论计算的稳定系数根据表1查得：290.4K =故其理论弹性屈曲荷载为：43723313.25105933.332966.671290.4 5.381089000xcr EI N q K m l ⨯⨯⨯⨯==⨯=⨯2、拱的弹性屈曲与非线性屈曲对于一般的特征值屈曲分析，主要是在平衡状态，考虑到轴向力或者中面内力对弯曲变形的影响，由最小势能原理，结构弹性屈曲分析归结为求解特征值问题：通过特征值分析求得的解有特征值和特征向量，特征值就是临界荷载系数，特征向量是临界荷载系数对应的屈曲模态。
特征值屈曲分析的流程图如下：[][]0D G KK λ+=图1 弹性屈曲分析流程图非线性屈曲分析是考虑结构平衡受扰动（初始缺陷、荷载扰动）的非线性静力分析，该分析是一直加载到结构极限承载状态的全过程分析，分析中可以综合考虑材料塑性和几何非线性。
结构非线性屈曲分析归结为求解矩阵方程：非线性屈曲分析的流程图如下：图2 非线性屈曲分析流程图[][](){}{}DGK K F δ+=3、非线性方程组求解方法（1）增量法增量法的实质是用分段线性的折线去代替非线性曲线。
增量法求解时将荷载分成许多级荷载增量，每次施加一个荷载增量。
在一个荷载增量中假定刚度矩阵保持不变，在不同的荷载增量中，刚度矩阵可以有不同的数值，并与应力应变关系相对应。
（2）迭代法迭代法是通过调整直线斜率对非线性曲线的逐渐逼近。
迭代法求解时每次迭代都将总荷载全部施加到结构上，取结构变形前的刚度矩阵，求得结构位移并对结构的几何形态进行修正，再用此时的刚度矩阵及位移增量求得内力增量，并进一步得到总的内力。
（3）混合法混合法是增量法和迭代法的混合使用。
AnsysMechanical屈曲分析技术1. 屈曲分析的基本概念当受拉杆件的应力达到屈服极限或强度极限时，将引起塑性变形或断裂。
这些是由于强度不足所引起的失效。
在工程中，我们会注意到当细长杆件受压时，表现出与强度失效完全不同的性质。
当杆件受压超过某一临界值时，再增加压力，杆件会产生很大的完全变形，最终折断。
内燃机配气机构中的挺杆，空气压缩机，蒸汽机的连杆等都是这样的受压构件。
日常生活中，我们也有很多这样的经验。
此时如果根据拉压杆件的强度公式进行校核，会发现此时杆件所受的压应力远小于屈服极限或强度极限。
此时，我们说结构丧失了稳定性，属于结构稳定性分析的范畴。
同样，对于薄板结构（如筒仓，钢塔），也同样存在受压载荷作用下的稳定性问题。
稳定性问题根据失稳发生的区域又分为整体稳定性与局部稳定性。
国内外的设计规程规范详细地规定了稳定性设计的技术指标，从结构设计方面保证了结构在稳定性方面的技术要求，如《钢结构设计标准GB50017-2010》、《空间网格结构技术规程JGJ7-2010》等。
对于非标构件，使用有限元校核也提出了明确的方法。
初始缺陷的施加是稳定性分析中一个重要的环节，我们看到《钢结构设计标准GB50017-2010》中给出了确定方法。
试验方法和有限元方法的结合广泛应用在强度设计和稳定性设计中。
2. ANSYS Mechanical屈曲分析下图是一端固定，另一端受压的柱子，当F增加到一个临界值后，此时如果有一个侧向的扰动，柱子顶端会产生很大的横向变形，此时结构处于不稳定状态。
对于理想的无缺陷的杆件，F的临界值对应右图的分支点，对应于ANSYS Mechanical中的特征值屈曲分析。
实际结构中，由于存在制造，安装误差，或者材料局部有缺陷，并不能达到分支点失稳，而是在极限载荷位置即丧失稳定性，此时需要使用ANSYS Mechanical的非线性屈曲分析。
3. ANSYS Mechanical特征值屈曲分析ANSYS Mechanical特征值屈曲是一种形式的线性扰动分析，上游的静力分析模型可以是线性的，也可以是非线性的。

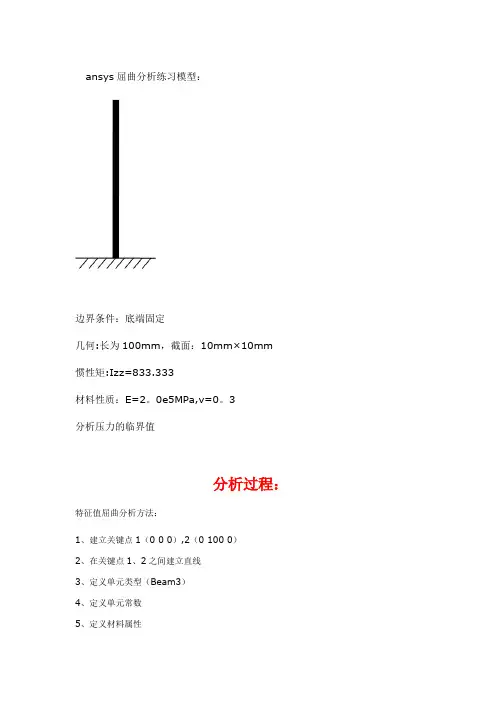

ansys屈曲分析练习模型：边界条件：底端固定几何:长为100mm，截面：10mm×10mm惯性矩:Izz=833.333材料性质：E=2。
0e5MPa,v=0。
3分析压力的临界值分析过程：特征值屈曲分析方法：1、建立关键点1（0 0 0）,2（0 100 0）2、在关键点1、2之间建立直线3、定义单元类型（Beam3）4、定义单元常数5、定义材料属性6、定义网格大小，指定单元边长为107、划分网格（首先此处应该做一次模态分析，有模态数据文件，后出来才可以看屈曲模态。
）8、定义分析类型(static）9、激活预应力效应.要进行屈曲分析,必须激活预应力效应。
10、施加位移约束（关键点1固定）11、施加集中荷载,Fy=-1N12、求解13、结束求解，14、重新定义分析类型（Eigen Buckling)15、设置屈曲分析选项，提取1阶模态（菜单路径：Solution-->Analysis Type——〉Analysis options16、求解，结束后退出17、解的展开1)设置expansion pass “on”2）设置展开模态为1(Load Step Options〉ExpansionsPass>Single Expand〉Expand Modes3）重新求解18、查看结果（临界载荷和屈曲模态等)二、非线性分析方法前8步与上述过程相同9、设置分析控制（主要黄色高亮部分区域需要修改）10、施加位移约束（关键点1固定）11、施加集中荷载,Fy=—50000N，Fx=-250N12、求解13、查看变形和位移14、定义时间—历史变量1）进入时间历程后处理器（TimeHist Postproc）2）在弹出的对话框中选择左上角的+号,添加一个监控变量(节点2的Y方向位移）15、查看位移-载荷曲线屈曲分析是一种用于确定结构开始变得不稳定时的临介荷载和屈曲结构发生屈曲响应时的模态形状的技术。
第21例非线性屈曲分析实例—悬臂梁本例通过计算悬臂梁的临界载荷，介绍了利用ANSYS进行非线性屈曲分析的方法、步骤和过程。
21.1非线性屈曲分析过程1．建立模型非线性屈曲分析的建模过程与其他分析相似，包括选择单元类型、定义单元实常数、定义材料特性、定义横截面、建立几何模型和划分网格等。
2．求解(1)进入求解器。
(2)指定分析类型。
非线性屈曲分析属于非线性静力学分析。
(3)定义分析选项。
激活大变形效应。
(4)施加初始几何缺陷或初始扰动。
可以先进行线性屈曲分析，将分析所得到的屈曲模态形状乘以一个较小的系数后作为初始扰动施加到结构上，本例即采用该方法。
(5)施加载荷。
所施加的载荷应比预测值高10%一21%。
(6)定义载荷步选项。
(7)设置弧长法。
(8)求解。
3.查看结果在POST26时间历程后处理器中，建立载荷和位移关系曲线，从而确定结构的临界载荷。
21.2问题描述及解析解图21-1 (a)所示为一悬臂梁，图21-1 (b)为梁的横横截面形状，分析其在集中力P作用下的临界载荷。
已知截面各尺寸分别为H=50mm、h=43mm、B=35mm、b=32mm，梁的长度L=1m。
钢的弹性模量E=2xl011N/m2，泊松比p=0.3。
图21-1工子悬臂梁21.3分析步骤21.3.1改变任务名拾取菜单Utility Menu→Jobname，弹出如图21-2所示的对话框，在“[/FJLNAM]”文本框中输入EXAMPLE21，单击“OK”按钮。
21.3.2选择单元类型拾取菜单Main Menu→Preprocessor→Element Type→Add/Edit/Delete，弹出如图21-3所示的对话框，单击“Add.”按钮，弹出如图21-4所示的对话框，在左侧列表中选“Structural Beam”，在右侧列表中选“3 node 189”，单击“OK”按钮，返回到如图21-3所示的对话框，单击“Close”按钮。
3.1 几何非线性3.1.1 大应变效应一个结构的总刚度依赖于它的组成部件（单元）的方向和单刚。
当一个单元的结点经历位移后，那个单元对总体结构刚度的贡献可以以两种方式改变。
首先，如果这个单元的形状改变，它的单元刚度将改变（图3-1(a)）。
其次，如果这个单元的取向改变，它的局部刚度转化到全局部件的变换也将改变（图3-1（b））。
小的变形和小的应变分析假定位移小到足够使所得到的刚度改变无足轻重。
这种刚度不变假定意味着使用基于最初几何形状的结构刚度的一次迭代足以计算出小变形分析中的位移（什么时候使用“小”变形和应变依赖于特定分析中要求的精度等级）。
相反，大应变分析考虑由单元的形状和取向改变导致的刚度改变。
因为刚度受位移影响，且反之亦然，所以在大应变分析中需要迭代求解来得到正确的位移。
通过发出 NLGEOM，ON（GUI路径Main Menu>Solution>Analysis Options)，来激活大应变效应。
这种效应改变单元的形状和取向，且还随单元转动表面载荷。
（集中载荷和惯性载荷保持它们最初的方向。
）在大多数实体单元（包括所有的大应变和超弹性单元），以及部分的壳单元中大应变特性是可用的。
在ANSYS/Linear Plus程序中大应变效应是不可用的。
图3－1 大应变和大转动大应变过程对单元所承受的总旋度或应变没有理论限制。
（某些ANSYS单元类型将受到总应变的实际限制──参看下面。
）然而，应限制应变增量以保持精度。
因此，总载荷应当被分成几个较小的步，这可用〔 NSUBST， DELTIM， AUTOTS〕命令自动实现(通过GUI路径 MainMenu>Solution>Time/Frequent)。
无论何时如果系统是非保守系统，如在模型中有塑性或摩擦，或者有多个大位移解存在，如具有突然转换现象，使用小的载荷增量具有双重重要性。
3.1.2 应力－应变在大应变求解中，所有应力─应变输入和结果将依据真实应力和真实（或对数）应变（一维时，真实应变将表示为ε=Ln(l/l) 。
文）基于ANSYS的轴心受压柱屈曲分析吕辉哈尔滨工程大学航天与建筑工程学院摘要：为了了解和掌握轴心受压柱特征值屈曲和非线性屈曲差异，以及考虑在屈曲分析中划分不同单元数量对分析结果的影响，选取适当的单元数量，利用有限元软件ANSYS对结构进行分析。
初步了解特征值屈曲与非线性屈曲所得结果差异。
在此基础上进行了多例轴心受压柱的仿真模拟分析，同时考虑不同长细比对屈曲分析结果的影响，掌握了长细比变化对轴心受压柱特征值屈曲和非线性屈曲的计算结果的影响规律。
提出工程中应尽量采取非线性屈曲分析，并在分析中采取正确的分析方法。
关键词：ANSYS仿真模拟；轴心受压柱；单元数量；特征值屈曲；非线性屈曲The analysis of axial-compressed column buckling based onANSYSLv HuiHarbin Engineering University, College of Aerospace and Civil EngineeringAbstracts: The finite element software ANSYS is used to understand and master the diffierences between axial-compressed column buckling and nonlinear buckling, and to consider different numbers of modules`s impact on analysis results in buckling analysis, and choose the appropriate element numebrs. The differences of the results of eigenvalue buckling and nonlinear buckling is preliminary understood. Based that, simulation analysis of a number of cases of axial-compressed column is made, meanwhile different slenderness ratio`s impact on buckling analysis is taken into account, so the impact by variable slenderness ratio on the results of axial-compressed column buckling and nonlinear buckling is unterstood. So the nonlinear buckling analysis in the project is proposed,and the right analysis method should be taken.Key words:ANSYS Simulation; axial-compressed column; the number of element; eigenvalue buckling; nonlinear buckling文）引言：随着计算机的发展人类实现了一个又一个的突破，大大提高了产品开发、设计、分析和制造的效率和产品性能。
文章来源：安世亚太官方订阅号（搜索：peraglobal）案例背景屈曲分析对于一个成功的结构设计，尤其是包含壳和梁的结构，是至关重要的。
虽然线性特征值屈曲分析相对直接与简便，但是也有其自身缺点：因为实际屈曲过程是一个非线性（大变形）过程，如果不能考虑结构非线性，分析只能得到近似结果，另外线性屈曲分析对于结构后屈曲分析无能为力。
非线性屈曲分析过程较为复杂，同时可能需要多次尝试才能得到较为可信的结果，但是由于其不存在线性屈曲分析的局限性，所以工程上倾向通过非线性屈曲来评价结构的稳定性。
实际中，工程师很难判断结构究竟何时开始发生屈曲。
从工程和科研角度看，人们在整个屈曲过程中，最感兴趣的阶段其实是结构将要产生大变形，但是尚未产生较大变形的阶段，有时结构甚至还未产生变形，因为此时对应的载荷是结构的临界屈曲载荷。
非线性屈曲分析可以很好得在这方面提供工程意义上的指导。
非线性屈曲分析通过使用以下一些方法，控制整个仿真计算的收敛性，达到用户的工程需求：1 非线性稳定性控制（nonlinearstabilization）该方法可以应对屈曲分析中的局部和整体不稳定性，并且可以与其它非线性控制技术联合使用进行仿真（弧长法除外）；2 弧长法该方法只能处理力载荷下的结构整体失稳。
3 将稳态分析处理成“准静态”的动力学问题该方法通过使用动力学效应防止计算发散，但是具体操作较为复杂。
本案例通过承受外部静水压力载荷的周向加强筋圆柱薄壁结构，说明如何通过仿真分析，预测结构的屈曲载荷和后屈曲状态，同时介绍控制非线性屈曲分析中，控制计算收敛性的方法。
问题描述圆柱薄壁的材料为2024-T3铝合金，由五层横截面为Z型的周向加强筋支撑，圆柱薄壁两端由两个厚盖板（厚度为25mm）密封，并分别由一个L型的铆接条加固。
圆柱薄壁承受外部均匀压强，从而使圆柱薄壁上两个Z型加强筋之间的局部屈曲，最终导致结构失效。
尺寸（mm）圆柱薄壁截面半径355.69圆柱薄壁深度431.8圆柱薄壁厚度 1.034盖板半径380盖板厚度25Z型加强筋厚度0.843L型铆接条厚度 1.64Z型加强筋横截面尺寸如下图所示：图1 Z型加强筋横截面形状及尺寸L型铆接条横截面尺寸为19*19mm，厚度为1.64mm。
圆管屈曲分析实验报告1、问题描述图1为一薄壁圆管，壁厚为0.216m，直径为4m，高度为21.6m。
圆管的材料弹性模量为210Gpa，泊松比为0.3。
圆管两端面受约束，试分析此薄壁圆管侧壁四周受压情况下的屈曲临界载荷。
图1 薄壁圆管模型2、问题分析2.1、什么是模态及本题的模态阶数选取模态是机械结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。
通过模态分析可以得出物体在某一易受影响的频率范围内各阶主要模态的特性，就可以预知结构在此频段内，在外部或内部各种振源作用下实际振动反应。
因此，模态分析是结构动态设计及设备的故障诊断的重要方法。
一个物体有很多固有振动频率（理论上是无穷多个），按照从小到大的顺序，第一个就叫一阶固有频率，以此类推。
模态的阶数对应固有频率阶数。
一般，低阶模态刚度相对比较弱，在同样量级的激励作用下，响应会相对所占的权值大一些，所以工程上低阶模态比较受关注，理论上低阶模态理论也相对成熟。
且用有限元进行模态分析计算，阶数越高，误差越大。
此题中分析对象比较简单，所以选取前5模态进行分析已经满足工程需要。
2.2、网格单元的选取此薄壁圆管由于壁厚远远小于直径，均匀壁厚，材料结构简单，所以单元类型可以选用shell 93—八节点结构壳单元。
2.3、网格划分类型的选取有限元分析的精度和效率与单元的密度和几何形状有密切关系，按照相应的误差准则和网格疏密程度，应该避免网格的畸形，因此，划分网格时，应尽量采用映射网格模式划分。
本题中，圆管形状规则，采取映射网格进行划分。
3、解题步骤3.1、建立工作文件名及工作标题选择Utility Menu→File→Change Jobname ，出现Change Jobname对话框，在Enter new jobname输入栏中输入工作文件名Tube, 点OK完成设置。
选择Utility Menu→File→Change Title，出现Change Title对话框，在输入栏中输入Buckling of a tube, 点OK, 完成设置。
一个屈曲分析实例一、问题和条件：钢闸门断面为工字钢，具体尺寸如下，试作屈曲分析：弹性模量E＝200GPa泊松比μ＝0.3集中力F=1N（单位力）二、进入ANSYS界面单击开始→程序→ansys10.0→configure ANSYS product然后在File Management中定义Working Directory（工作路径）如：class 定义Job Name（工作文件名）。
如：file。
如图所示。
然后，点击run。
三、定义单元及材料1新建单元类型运行主菜单Preprocessor→Element Type→Add/Edit/Delete(新建/编辑/删除单元类型)命令，接着在对话框中单击“Add”按钮新建单元类型。
2定义单元类型因为beam188单元适合于分析柔性梁结构，支持弹性，蠕变和塑性模型的计算。
先选择单元为beam，接着选择3D2node188，然后单击“OK”按钮确定，完成单元类型的选择。
3关闭单元类型对话框回到单元类型对话框，已经新建了beam单元，单击对话框中“Close”按钮关闭对话框。
4定义截面形状及参数运行主菜单Preprocessor→Sections→Beam→Common sections命令，接着在对话框中sub-type中选择“工”字钢断面，在下面的尺寸中分别填入：W1=0.2,W2=0.2,W3=0.4,t1=0.01,t2=0.01,t3=0.01,点击OK结束。
5设置材料属性运行主菜单Preprocessor→Material props→Material Models(材料属性)命令。
选择材料属性命令后，系统会显示材料属性设置对话框。
6设置杨氏弹性模量与泊松比在材料属性设置对话框右侧依次选择Structural→Linear→Elastic→Isotropic。
完成选择命令后，接着在对话框中EX杨氏弹性模量输入2e11，PPXY泊松比输入0.3。
ansys屈曲分析练习模型：边界条件：底端固定几何：长为100mm，截面：10mm×10mm 惯性矩：Izz=833.333材料性质：E=2.0e5MPa,v=0.3分析压力的临界值分析过程：特征值屈曲分析方法：1、建立关键点1(0 0 0),2(0 100 0)2、在关键点1、2之间建立直线3、定义单元类型(Beam3)4、定义单元常数5、定义材料属性6、定义网格大小，指定单元边长为107、划分网格（首先此处应该做一次模态分析，有模态数据文件，后出来才可以看屈曲模态。
）8、定义分析类型（static）9、激活预应力效应。
要进行屈曲分析，必须激活预应力效应。
10、施加位移约束（关键点1固定）11、施加集中荷载，Fy=-1N12、求解13、结束求解，14、重新定义分析类型（Eigen Buckling)15、设置屈曲分析选项，提取1阶模态（菜单路径：Solution-->Analysis Type-->Analysis options16、求解，结束后退出17、解的展开1）设置expansion pass “on”2）设置展开模态为1（Load Step Options>ExpansionsPass>Single Expand>Expand Modes3)重新求解18、查看结果（临界载荷和屈曲模态等）二、非线性分析方法前8步与上述过程相同9、设置分析控制（主要黄色高亮部分区域需要修改）10、施加位移约束（关键点1固定）11、施加集中荷载，Fy=-50000N，Fx=-250N12、求解13、查看变形和位移14、定义时间-历史变量1）进入时间历程后处理器（TimeHist Postproc)2）在弹出的对话框中选择左上角的+号，添加一个监控变量（节点2的Y方向位移）15、查看位移-载荷曲线屈曲分析是一种用于确定结构开始变得不稳定时的临介荷载和屈曲结构发生屈曲响应时的模态形状的技术。
ANSYS提供两种结构屈曲荷载和屈曲模态分析方法：非线性屈曲分析和特征值屈曲分析。
非线性屈曲分析是在大变形效应开关打开的情况下的一种非线性静力学分析，该分析过程一直进行到结构的极限荷载或最大荷载。
非线性屈曲分析的方法是，逐步地施加一个恒定的荷载增量，直到解开始发散为止。
尤其重要的是，要一个足够小的荷载增量，来使荷载达到预期的临界屈曲荷载。
若荷载增量太大，则屈曲分析所得到的屈曲荷载就可能不准确，在这种情况下打开自动时间步长功能，有助于避免这类问题，打开自动时间步长功能，ANSYS程序将自动寻找屈曲荷载。
特征值屈曲分析步骤为：1.建模2.获得静力解：与一般静力学分析过程一致，但必须激活预应力影响，通常只施加一个单位荷载就行了3.获得特征屈曲解:A.进入求解B.定义分析类型C.定义分析选项D.定义荷载步选项E.求解4.扩展解之后就可以察看结果了示例1：! ansys 7.0 有限元分析实用教程! 3．命令流求解! ANSYS命令流：! Eigenvalue BucklingFINISH ! 这两行命令清除当前数据 /CLEAR/TITLE,Eigenvalue Buckling Analysis/PREP7 ! 进入前处理器ET,1,BEAM3 ! 选择单元R,1,100,833.333,10 ! 定义实常数MP,EX,1,200000 ! 弹性模量MP,PRXY,1,0.3 ! 泊松比K,1,0,0 !创建梁实体模型K,2,0,100L,1,2 !创建直线ESIZE,10 ! 单元边长为1mmLMESH,ALL,ALL ! 划分网格FINISH ! 退出前处理！屈曲特征值部分/SOLU !进入求解ANTYPE,STATIC ! 在进行屈服分析之前，ANSYS需要从静态分析提取数据PSTRES,ON ! 屈服分析中采用预应力DK,1,ALL ! 定义约束FK,2,FY,-1 ! 顶部施加载荷SOLVE ! 求解FINISH ! 退出求解/SOLU ! 重新进入求解模型进行屈服分析ANTYPE,BUCKLE ! 屈服分析类型BUCOPT,LANB,1 ! 1阶模态，子空间法SOLVE ! 求解FINISH ! 退出求解/SOLU ! 重新进入求解展开模态EXPASS,ON ! 模态展开打开MXPAND,1 ! 定义需要展开的阶数SOLVE ! 求解FINISH ! 退出求解/POST1 ! 进入通用后处理SET,LIST ! 列出特征值求解结果SET,LAST ! 入感兴趣阶数模态结果 PLDISP ! 显示变形后图形！NonLinear Buckling !非线性分析部分FINISH !这两行命令清除当前数据/CLEAR/TITLE, Nonlinear Buckling Analysis/PREP7 ! 进入前处理ET,1,BEAM3 ! 选择单元MP,EX,1,200000 ! 弹性模量MP,PRXY,1,0.3 ! 泊松比R,1,100,833.333,10 ! 定义实常数K,1,0,0,0 ! 底端节点K,2,0,100,0 ! 顶点L,1,2 ! 连成线ESIZE,1 ! 网格尺寸参数设定LMESH,ALL ! 划分网格FINISH ! 退出前处理/SOLU ! 进入求解ANTYPE,STATIC ! 静态分析类型（非屈服分析） NLGEOM,ON ! 打开非线性大变形设置OUTRES,ALL,ALL ! 选择输出数据NSUBST,20 ! 5个子步加载NEQIT,1000 ! 20步迭代AUTOTS,ON ! 自动时间步长LNSRCH,ON ! 激活线搜索选项/ESHAPE,1 ! 显示二维状态下变形图DK,1,ALL,0 ! 约束底部节点FK,2,FY,-50000 ! 顶部载荷稍微比特征值分析结果大 FK,2,FX,-250 ! 施加水平扰动载荷SOLVE ! 求解FINISH ! 退出求解/POST26 ! 进入时间-历程后处理器RFORCE,2,1,F,Y ! 2# 变量表示力NSOL,3,2,U,Y ! 3# 变量表示y 方向位移XVAR,2 ! 将x 轴显示2＃变量PLVAR,3 ! y轴显示3＃变量数据/AXLAB,Y,DEFLECTION ! 修改y 轴标签/AXLAB,X,LOAD ! 修改x 轴标签/REPLOT ! 重新显示图形示例2：!悬臂梁受端部轴向压力作用的屈曲分析!先进行静力分析，在进行特征值屈曲分析，最后进行非线性分析!静力分析fini/cle/filname,beam-flexure/tittle,beam-flexure/prep7*set,f1,-1e6 ! 设置轴向压力荷载参数et,1,beam189mp,dens,1,7.85e3 ! 设置材料参数mp,ex,1,2.06e11mp,nuxy,1,0.2sectype,1,beam,I,,2 ! 设置截面参数secoffset,centsecdata,0.15,0.15,0.25,0.015,0.015,0.015,0,0,0,0k,1,0k,2,2.5,0k,3,1.25,1lstr,1,2latt,1,,1,,3,,1lesize,1,,,10lmesh,1/view,1,1,1,1/eshape,1.0dk,1,,,,0,all,fk,2,fx,f1 ! 施加关键点压力finish/soluantype,0eqslv,spar ! 求解器设置稀疏矩阵直接法 pstres,on ! 打开预应力开关solvefinish!特征值屈曲分析/soluantype,1bucopt,lanb,6,0 ! 取前六阶模态分析mxpand,6,0,0,1,0.001solvefinish/post1*do,i,1,6set,ipldisp,i*enddo*get,freq1,mode,1,freqfinish!非线性屈曲分析/config,nres,200 ! 只记录两百步的结果/prep7tb,biso,1,1,2 ! 定义材料非线性tbtemp,0tbdata,,2.0e8,0upgeom,0.01,1,1,'beam-flexure','rst'! 对有限元模型进行一阶模态的位移结果0.01 倍的修改 save,beam-flexure,dbfinishresu,beam-flexure,db/soluantype,0nlgeom,1 ! 打开大变形outres,all,allarclen,1,0 ! 弧长法设置arctrm,l ! 弧长法终止准则达到第一个峰值时终止计算nsubst,200,,,1fk,2,fx,f1*freq1！fk,2,fx,f1*freq1*1.2 ! 将轴向压力值放大，放大系数为第一阶模态的主频solvefinish问题描述一根直的细长悬臂梁，一端固定一端自由。
在自由端施加载荷。
本模型做特征值屈曲分析，并进行非线性载荷和变形研究。
研究目标为确定梁发生分支点失稳（标志为侧向的大位移）的临界载荷。
问题特性参数本例使用如下材料特性：杨氏模量=1.0X10e4psi泊松比=0.0本例使用如下的几何特性：L=100inH=5inB=2in本例的载荷为：P=1lb问题示意图特征值屈曲分析是线性化的计算过程，通常用于弹性结构。
屈曲一般发生在小于特征值屈曲分析得到的临界载荷时。
这种分析比完全的非线性屈曲分析需要的求解时间要少。
用户还可以做非线性载荷和位移研究，这时用弧长法确定临界载荷。
对于更通用的分析，一般要进行崩溃分析。
在模型中有缺陷时一定要做非线性崩溃分析，因为此时模型不会表现出屈曲。
可以通过使用特征值分析求解的特征向量来添加缺陷。
特征向量是最接近于实际屈曲模态在预测值。
添加的缺陷应该比梁的标准厚度要小。
缺陷删除了载荷-位移曲线的突变部分。
通常情况下，缺陷最大不小于10%的梁厚度。
UPGEOM命令在前一步分析的基础上添加位移并更新变形的几何特征。
第一步：设置分析名称和图形选项1．选择菜单Utility Menu> Title。
2．输入“Lateral Torsional Buckling Analysis”并单击OK。
3．确认PowerGraphics正在运行。
选择菜单Utility Menu>lotCtrls>Style>Hidden-Line Options。
确认PowerGraphics选项打开并单击OK。
4．将Graphical Solution Tracking打开。
选择菜单Main Menu>Solution>-Load Step Opts-Output Ctrls>Grph Solu Track并确认对话框中radio按钮设置为ON。
