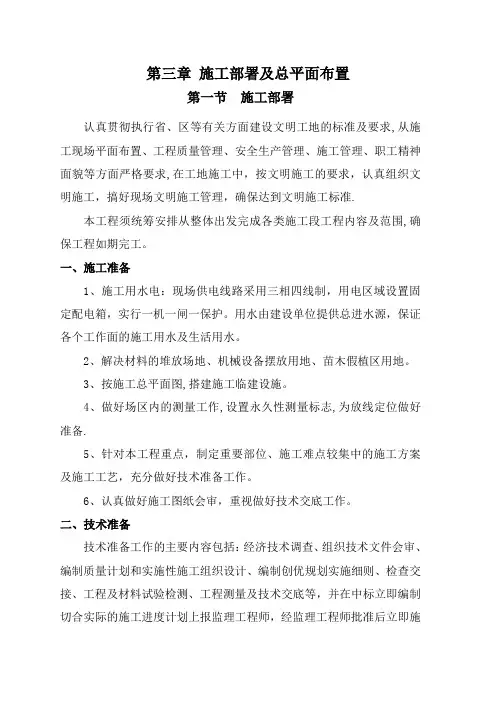

第三章施工部署及总平面布置第一节施工部署认真贯彻执行省、区等有关方面建设文明工地的标准及要求,从施工现场平面布置、工程质量管理、安全生产管理、施工管理、职工精神面貌等方面严格要求,在工地施工中,按文明施工的要求,认真组织文明施工,搞好现场文明施工管理,确保达到文明施工标准.本工程须统筹安排从整体出发完成各类施工段工程内容及范围,确保工程如期完工。
一、施工准备1、施工用水电:现场供电线路采用三相四线制,用电区域设置固定配电箱,实行一机一闸一保护。
用水由建设单位提供总进水源,保证各个工作面的施工用水及生活用水。
2、解决材料的堆放场地、机械设备摆放用地、苗木假植区用地。
3、按施工总平面图,搭建施工临建设施。
4、做好场区内的测量工作,设置永久性测量标志,为放线定位做好准备.5、针对本工程重点,制定重要部位、施工难点较集中的施工方案及施工工艺,充分做好技术准备工作。
6、认真做好施工图纸会审,重视做好技术交底工作。
二、技术准备技术准备工作的主要内容包括:经济技术调查、组织技术文件会审、编制质量计划和实施性施工组织设计、编制创优规划实施细则、检查交接、工程及材料试验检测、工程测量及技术交底等,并在中标立即编制切合实际的施工进度计划上报监理工程师,经监理工程师批准后立即施工,保证工程按时完工。
1、接收图纸资料后,复核图纸,了解设计意图,掌握设计标准及施工过程中的注意事项,根据会审进一步勘察施工现场,详细了解标段状况和施工环境,在此基础上编制实施性施工组织设计,上报建设单位及监理工程师,经审核后实施.2、建立工程档案,按照我公司工程档案管理办法,分类收集整理内业资料,所有资料均由专职资料员负责整理保管归档,确保工程的可追溯性。
三、施工机械准备按不同的施工阶段安排机械进退场,并在进场前对设备进行一次检修、调试,确保设备进场后能正常使用。
基础工程施工前,运输车辆、装载机等大型设备应调试安装到位,其他施工机械依据工序安排提前3天进场,安装调试完毕后,填写使用正常记录。
工程施工平面图设计工程施工平面图设计是建筑工程中不可或缺的一个重要环节。
它决定了施工进程的顺利进行以及现场各项工作的有序开展。
本文将详细介绍工程施工平面图设计的相关内容,包括其概念、设计步骤、注意事项以及优化建议等。
一、概念简介工程施工平面图设计是指针对工程项目在施工过程中的场地布置、设施摆放、交通流向等进行的平面图设计。
该设计的主要目的是确保施工场地各项工作的有序进行,提高施工效率,保证施工质量,同时兼顾施工安全和环保等方面。
二、设计步骤1、收集相关资料:了解工程项目的具体情况,包括工程类型、规模、结构特点等,明确设计要求和目标。
2、现场勘查:对施工场地进行实地勘察,了解场地的地形地貌、交通状况、周边环境等,为平面图设计提供依据。
3、制定设计方案:根据收集的资料和现场勘查结果,制定符合工程项目特点的平面图设计方案。
4、绘制平面图:根据设计方案,利用相关专业软件绘制工程施工平面图,包括场地布置图、设施布局图、交通流向图等。
5、审核与修改:对完成的平面图进行审核和修改,确保设计的合理性和实用性。
6、交付使用:经过审核和修改后,最终的工程施工平面图可交付给施工方使用,指导施工过程的顺利进行。
三、注意事项1、安全性:在平面图设计中,应充分考虑施工安全,合理规划场地布置,确保各项工作的安全有序进行。
2、实用性:设计应符合工程项目的实际需求,既要满足施工需要,又要提高施工效率,同时还要兼顾美观和实用性。
3、环保性:在平面图设计中,应考虑环保要求,合理规划材料堆放、植被保护等方面,减少对环境的影响。
4、可操作性:设计应具有可操作性,能够在实际施工过程中得到有效实施,而不是仅仅停留在理论层面。
四、优化建议1、加强沟通:与项目相关方进行充分沟通,了解他们的需求和期望,确保平面图设计能够得到各方面的认可和接受。
2、引入先进技术:运用先进的平面图设计软件和技术,提高设计的科学性和精准性,使得设计更具实际意义。
3、注重细节:在设计中注重细节处理,考虑到各种可能出现的情况,增强平面图设计的实用性和可操作性。
