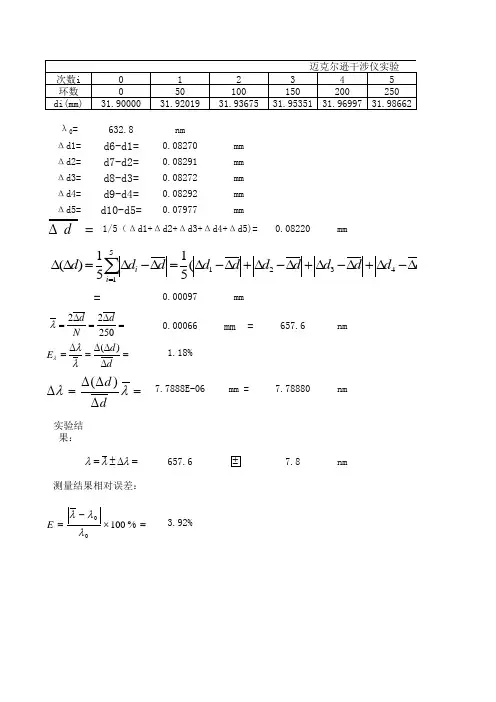

迈克尔逊干涉仪实验数据处理表格

1.逐差法计算条纹变化ΔN对应的位置变化Δd。
干涉条纹变化数N1
0
50
100
位置读数
干涉条纹变化数N2
150
200
250
位置读数
环数差ΔN=N2-N1
150
150
150
Δdi=|d2-d1|
2.根据公式计算钠光波长λ。
3.将测量值与已知的钠光标准.用钠光调节干涉条纹时，如已确定使得叉丝的双影重合，但条纹并未出现，可能是什么原因？你怎么办？
2.把折射率n=1.40的薄膜放入迈克尔逊干涉仪（钠光波长589.3nm）的一臂时，如果产生了7.0条条纹移动，求膜厚。
指导教师批阅意见：
成绩评定：
预习
（20分）
操作及记录
（40分）
数据处理
25分
结果与讨论
5分
思考题
10分
总分
1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
1.迈克尔逊干涉仪的调节与观察等倾干涉。
2.测定钠光波长。
五、数据记录：
姓名、组号：
1.记录钠光灯钠光波长（取钠双线波长平均值）：
钠光的标准波长λ标准=
2.测量中心条纹每‘涌出’或‘陷入’50级时平面镜位置：
干涉条纹变化数N1
0
50
100
位置读数
干涉条纹变化数N2
150
200
250
位置读数
六、数据处理：
得分
教师签名
批改日期
深 圳大 学 实 验 报 告
课程名称：大学物理实验（2）
实验名称：迈克尔逊干涉仪的调节与使用
学院：
组号：指导教师：
报告人：学号：
实验地点

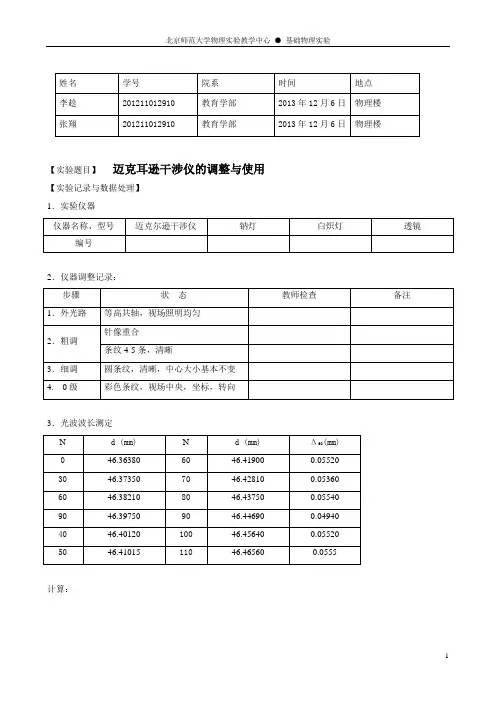

【实验题目】迈克耳逊干涉仪的调整与使用【实验记录与数据处理】
1．实验仪器
2．仪器调整记录：
3．光波波长测定
计算：
4．选作：
【结论】
结论：
【复习题】
迈克耳逊干涉仪在什么状态才能出现清晰的等倾干涉条纹？应该如何调节仪器到改状态？
答：在干涉过程中，如果两束光的光程差是光波长的整数倍（0，1，2……），在光检测器上得到的是相长的干涉信号；如果光程差是半波长的奇数倍（0.5，1.5，2.5……），在光检测器上得到的是相消的干涉信号。

当两面平面镜严格垂直时为等倾干涉，其干涉光可以在屏幕上接收为圆环形的等倾条纹；而当两面平面镜不严格垂直时是等厚干涉，可以得到以等厚交线为中心对称的直等厚条纹。

在光波的干涉中能量被重新分布，相消干涉位置的光能量被转移到相长干涉的位置，而总能量总保持守恒。

报告成绩（满分30分）：⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽指导教师签名：⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽日期：⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽。

迈克尔逊干涉仪实验数据处理表格迈克尔逊干涉仪是一种用来测量光的相干性的仪器。

它的原理是利用干涉现象来测量光的波长、光速等物理量。

在实验中，我们通常会记录下一系列的实验数据，并对这些数据进行处理和分析。

下面是一个迈克尔逊干涉仪实验数据处理的表格，用于记录和处理实验数据。

在这个表格中，第一列是试验条件，包括入射角度（θ）、反射镜位移（d）和干涉条纹数（n）。

第二列到第五列是具体的实验数据，每一行代表一组实验数据。

接下来，我们可以对这些实验数据进行处理和分析。

首先，我们可以计算出每组实验数据对应的光程差（ΔL），即反射镜位移与干涉条纹数的乘积。

例如，在第一组实验中，ΔL = 0.1mm * 10 = 1mm。

同样地，我们可以计算出每组实验数据对应的波长（λ），即光程差除以干涉条纹数。

例如，在第一组实验中，λ = 1mm / 10 = 0.1mm。

然后，我们可以将所有的波长数据进行平均，得到平均波长（λ_avg）。

例如，在这五组实验中，λ_avg = (0.1mm + 0.2mm + 0.3mm + 0.4mm + 0.5mm) / 5 = 0.3mm。

接着，我们可以利用平均波长来计算光速（c）。

根据光速公式 c = λ_avg * f，其中 f 是光的频率。

假设光的频率为 5 * 10^14 Hz，则光速 c = 0.3mm * 5 * 10^14 Hz = 1.5 * 10^8 m/s。

最后，我们可以计算出每组实验数据对应的入射角度的正弦值（sinθ），即入射角度的正弦值等于反射镜位移除以干涉条纹数乘以波长。

例如，在第一组实验中，sinθ = (0.1mm / 10) * 0.1mm = 0.01。

通过以上的数据处理和分析，我们可以得到一些关于光的物理量的结果，比如平均波长和光速。

这些结果对于理解光的性质和研究光学现象非常有用。

这是一个简单的迈克尔逊干涉仪实验数据处理的表格和分析过程。

当然，在实际的实验中，可能还会有更多的数据和更复杂的处理方法。

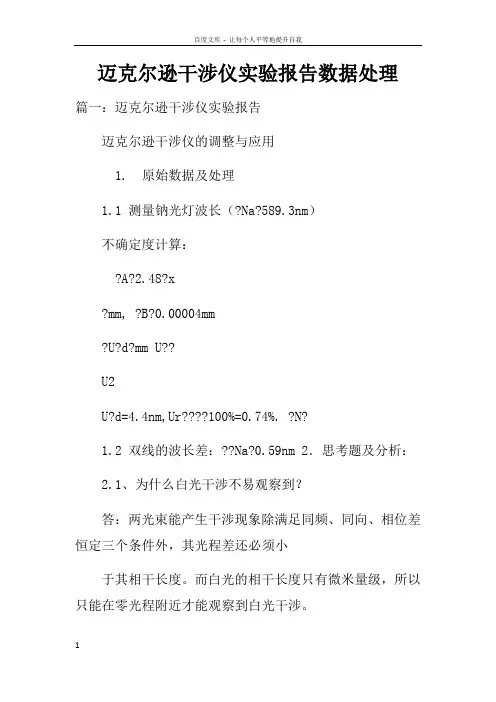

迈克尔逊干涉仪实验报告数据处理篇一：迈克尔逊干涉仪实验报告迈克尔逊干涉仪的调整与应用1. 原始数据及处理1.1 测量钠光灯波长（?Na?589.3nm）不确定度计算：?A?2.48?x?mm, ?B?0.00004mm?U?d?mm U??U2U?d=4.4nm,Ur????100%=0.74%. ?N?1.2 双线的波长差：??Na?0.59nm 2．思考题及分析：2.1、为什么白光干涉不易观察到？答：两光束能产生干涉现象除满足同频、同向、相位差恒定三个条件外，其光程差还必须小于其相干长度。

而白光的相干长度只有微米量级，所以只能在零光程附近才能观察到白光干涉。

2.2、为什么M1和M2没有严格垂直时，眼睛移动干涉条纹会吞吐？答：因为没有严格垂直时，会形成一个披肩状的光学腔。

各处的光程差不相同，其干涉条纹的级数也会不同。

所以眼睛移动时，干涉条纹会吞吐。

2.3、讨论干涉条纹吐出或吞入时的光程差变化情况。

答：吞入时，光程差变小。

而吐出时，光程差则变大。

2.4、为什么要加补偿板？答：因为分束板的加入，使其中一路光束比另一光束附加了一定的光程。

所以加入与分束板厚度相同的补偿板来补偿这部分光程差。

2.5、如何设计一个实验，利用迈克尔逊干涉仪测玻璃的折射率？答：以白光发生干涉现象时，确定零光程处。

测定在光路中加入玻璃与否，白光产生干涉时M2镜移动的距离。

再根据所加入玻璃的厚度，计算出玻璃的折射率。

2.6、试根据迈克尔逊干涉仪的光路，说明各光学元件的作用，并简要叙述调出等倾干涉、等厚干涉和白光干涉条纹的条件及程序．答：分束板：将光束分为两路光束。

补偿板：补偿因分束板产生的光程差。

粗调螺丝：调节使其与M1镜大致垂直。

细调拉丝：精密调节M2镜的方位，使使其与M1M2镜的方位，镜严格垂直。

鼓轮：调节M2镜的位置，使光学腔的厚度改变。

等倾干涉：光学腔应严格平行。

等厚干涉：此时光学腔为披肩状。

白光干涉：零光程处附近。

2.7、如何利用干涉条纹“吞”、“吐”现象，测定单色光的波长? 答：数一定量的“吞”或“吐”，再根据公式??2?d?N计算。
