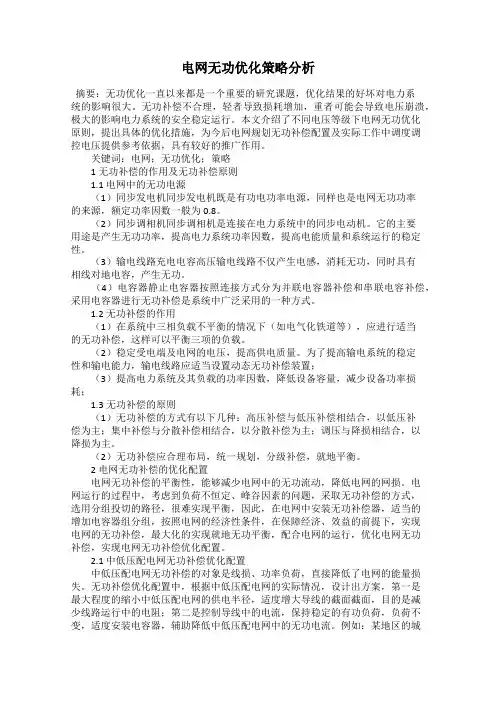

榆林电网无功优化运行研究

电网无功优化策略分析摘要：无功优化一直以来都是一个重要的研究课题，优化结果的好坏对电力系统的影响很大。

无功补偿不合理，轻者导致损耗增加，重者可能会导致电压崩溃，极大的影响电力系统的安全稳定运行。

本文介绍了不同电压等级下电网无功优化原则，提出具体的优化措施，为今后电网规划无功补偿配置及实际工作中调度调控电压提供参考依据，具有较好的推广作用。

关键词：电网；无功优化；策略1 无功补偿的作用及无功补偿原则1.1 电网中的无功电源（1）同步发电机同步发电机既是有功电功率电源，同样也是电网无功功率的来源，额定功率因数一般为0.8。

（2）同步调相机同步调相机是连接在电力系统中的同步电动机。

它的主要用途是产生无功功率，提高电力系统功率因数，提高电能质量和系统运行的稳定性。

（3）输电线路充电电容高压输电线路不仅产生电感，消耗无功，同时具有相线对地电容，产生无功。

（4）电容器静止电容器按照连接方式分为并联电容器补偿和串联电容补偿，采用电容器进行无功补偿是系统中广泛采用的一种方式。

1.2 无功补偿的作用（1）在系统中三相负载不平衡的情况下（如电气化铁道等），应进行适当的无功补偿，这样可以平衡三项的负载。

（2）稳定受电端及电网的电压，提高供电质量。

为了提高输电系统的稳定性和输电能力，输电线路应适当设置动态无功补偿装置；（3）提高电力系统及其负载的功率因数，降低设备容量，减少设备功率损耗；1.3无功补偿的原则（1）无功补偿的方式有以下几种：高压补偿与低压补偿相结合，以低压补偿为主；集中补偿与分散补偿相结合，以分散补偿为主；调压与降损相结合，以降损为主。

（2）无功补偿应合理布局，统一规划，分级补偿，就地平衡。

2 电网无功补偿的优化配置电网无功补偿的平衡性，能够减少电网中的无功流动，降低电网的网损。

电网运行的过程中，考虑到负荷不恒定、峰谷因素的问题，采取无功补偿的方式，选用分组投切的路径，很难实现平衡，因此，在电网中安装无功补偿器，适当的增加电容器组分组，按照电网的经济性条件，在保障经济、效益的前提下，实现电网的无功补偿，最大化的实现就地无功平衡，配合电网的运行，优化电网无功补偿，实现电网无功补偿优化配置。

电力配网系统无功优化方法研究【摘要】本文针对电力配网系统中无功优化方法展开研究，通过概述无功优化方法的概念与重要性，分析无功功率产生的原因及其对系统的影响。

具体介绍了无功补偿装置的配置与优化、无功功率控制策略以及无功功率分配策略等三种无功优化方法。

通过对这些方法的效果分析，展望未来研究方向，并总结了本文的研究成果。

本研究有助于提高电力配网系统的运行效率，减少能源浪费，促进能源可持续发展。

未来可继续深入研究无功优化方法的应用范围和效果，为电力配网系统的高效运行提供更有效的支持。

【关键词】电力配网系统、无功优化、无功功率、无功补偿装置、无功功率控制策略、无功功率分配策略、效果分析、未来研究方向、总结。

1. 引言1.1 背景介绍在当今社会，随着工业化和城镇化的快速发展，电力需求不断增加，电力系统运行的可靠性和稳定性日益受到重视。

电力配网系统在整个电力系统中起着至关重要的作用，对电力的传输和分配起着关键的支撑作用。

在传统的电力配网系统中，存在许多问题，其中包括无功功率的不稳定性和浪费。

为了提高电力系统的效率和性能，无功优化技术应运而生。

无功优化技术是指通过控制电气设备的无功功率来调节电力系统的功率因数，达到提高系统运行效率和降低能耗的目的。

在电力配网系统中，无功功率的产生和影响是非常重要的研究内容。

因为无功功率不仅会导致能量的浪费，还会影响电压的稳定性和负载的正常运行。

研究电力配网系统无功优化方法具有重要的意义。

通过合理配置无功补偿装置、制定无功功率控制策略以及优化无功功率分配策略，可以有效提高电力系统的性能和效率，实现能源的可持续利用。

1.2 研究意义电力配网系统的无功优化方法在电力系统运行中具有重要的意义。

其主要作用在于提高电力系统的无功功率供给能力，改善系统的稳定性和可靠性，降低输电损耗，减少电力系统的谐波污染，优化电能利用效率，提高电力系统的经济性和环保性。

无功优化方法的研究意义主要体现在以下几个方面：通过无功优化方法的研究，可以降低电力系统的无功功率浪费，提高电网的无功功率利用率，减少电能的损失，节约能源资源。

129科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 动力与电气工程无功优化在保证电网电压稳定的前提下，有效降低网损，对电网运行的可靠性和经济性意义重大。

目前关于无功优化系统的研究已经取得了一定的成果，但是大都是针对无功优化算法的研究[1～3]，研究整个无功优化系统的较少[4]，而且在功能上有待提高。

为此，本文结合工程实际，设计实现了功能完整的基于实时数据的无功优化控制系统，具有自动拓扑建模、状态估计、优化计算等功能，实用性较强。

1 无功优化控制系统的结构和功能设计无功优化控制系统由计算平台和图形平台两大部分组成。

计算平台是系统的核心，具有拓扑建模、状态估计、无功优化三大基本功能；图形平台是系统与用户交互的界面，用于显示电网接线图及电网实时运行状态。

计算平台和图形平台间通过数据库实现数据传递。

（1）拓扑建模。

拓扑建模作为状态估计和无功优化的前提，它的准确性与否对软件的分析结果起着很重要的作用，直接影响了无功优化计算的准确性。

其主要完成电网模型连接关系的拓扑校核、电网模型的拓扑分析、程序实时运行遇错提醒几项功能。

（2）状态估计。

电力系统的各种遥测、遥信信息是通过远动装置转送到调度中心的，由于远动装置的误差及在传送过程中各个环节所造成的误差，使这些数据存在不同程度的误差和不可靠性；此外，由于量测装置在数量上或者种类上的限制，往往不可能得到完整的、足够的电力系统分析所需要的数据，状态估计模块就是为解决上述问题而编制的。

（3）无功优化。

无功优化计算是系统的核心程序，该模块主要实现了基于现场实际断面的无功优化策略及优化效果计算，同时计算出电网优化前后网络损耗情况与电压越限情况，方便调度员的调度决策。

2 无功优化控制系统的实现方法2.1拓扑建模的实现根据网络元件（线路、变压器、断路器/隔离开关等）的位置、连接关系与断路器/隔离开关的开合状态，确定网络元件连接的拓扑结构和带电关系。

无功补偿装置的运行策略与优化无功补偿装置是电力系统中的重要设备，用于补偿电网中的无功功率，提高电能的传输效率和稳定性。

本文将探讨无功补偿装置的运行策略与优化方法，以提高电力系统的运行效率和经济性。

一、无功补偿装置的作用及原理无功补偿装置是通过控制电容器和电抗器的接入和退出，调节电网中的无功功率，以维持电压的稳定、减小线路电流和节约能源。

其原理是利用补偿装置的无功功率与电网中的无功功率相消的特性，达到无功功率的平衡。

二、无功补偿装置的运行策略1. 电压稳定策略无功补偿装置应根据电网的电压波动情况，采用相应的控制策略。

当电网电压过低时，应通过增加电容器的接入来提高电压；当电网电压过高时，应通过增加电抗器的接入来降低电压。

2. 功率因数控制策略无功补偿装置可以通过控制电容器和电抗器的接入和退出来调节功率因数。

当功率因数较低时，应适当增加电容器的接入；当功率因数较高时，应适当增加电抗器的接入。

通过实时监测功率因数，并根据设定值进行调节，可以保持电力系统的功率因数在合理的范围内。

3. 调度策略无功补偿装置的调度策略应考虑电力系统的负荷变化以及电网的无功功率需求。

根据电力系统的负荷曲线和无功功率曲线，合理安排无功补偿装置的接入和退出，以满足电网的无功功率需求。

三、无功补偿装置的优化方法1. 装置参数的优化无功补偿装置的电容器和电抗器的容量应根据电力系统的负荷情况和无功功率需求进行优化选择。

通过对电力系统的负荷和无功功率进行周期性分析和统计，可以确定最优的装置参数，以提高电力系统的运行效率和经济性。

2. 控制策略的优化无功补偿装置的控制策略需要根据电力系统的特点进行优化。

可以采用先进的算法和控制技术，如模糊控制、神经网络控制等，以提高无功补偿装置的控制精度和响应速度。

同时，结合实时监测数据和预测模型，优化控制策略，使其更加适应电网的运行状态。

3. 运行和维护策略的优化无功补偿装置的运行和维护策略应结合实际情况进行优化。
