通信管道施工规范

通信管道施工规范通信管道施工规范一、通信管道施工概述通信管道施工是指在规定范围内，按照工程设计要求进行通信线缆和光缆的敷设施工。

通信管道的施工一般分为开挖、埋设以及填充三个阶段。

本规范旨在规范通信管道施工的工艺和质量要求，确保通信线缆和光缆的正常运行和使用。

二、通信管道施工的前期准备1. 设计前准备施工单位应根据工程设计要求，制定详细的施工方案，并进行相关材料和设备的选购和准备，确保施工过程中的材料和设备符合工程要求。

2. 基础准备在进行通信管道施工之前，必须进行相关的基础准备工作，包括勘察、踏勘、标记等，确保施工的顺利进行。

3. 安全准备施工单位应按照相关安全规范，制定详细的安全措施和预防措施，确保施工期间安全无事故发生。

三、通信管道施工的工艺要求1. 开挖（1）开挖应按照工程设计要求进行，确保开挖的深度、宽度和斜坡的坡度符合要求。

（2）开挖过程中应进行降噪处理，以减少对周围环境的影响。

（3）开挖完成后，应及时清理施工现场，确保场地整洁。

2. 埋设（1）埋设时应选用质量符合国家标准要求的管道和管件。

（2）冷缩管道连接时，应加强管道的防腐蚀处理。

（3）埋设过程中应注意保护现有的地下管线和设施，防止二次破坏。

（4）埋设完成后，应进行管道连通测试和质量检查，确保管道的质量符合要求。

3. 填充（1）填充应按照工程设计要求进行，确保填充的材料和厚度符合要求。

（2）填充过程中应采取有效的措施防止管道移位和损坏。

（3）填充完成后，应进行压实和检查，确保填充质量符合要求。

四、通信管道施工的质量要求1. 通信管道的线路布置应符合工程设计要求。

2. 通信管道应严格按照工程图纸执行，避免偏离原始设计的要求。

3. 通信管道的埋设材料和设备应符合国家相关标准。

4. 通信管道施工过程中应进行严格的质量检查，确保施工质量符合要求。

5. 通信管道施工完成后，应进行管道连通测试和质量验收，确保管道的正常运行和使用。

五、通信管道施工的安全要求1. 施工现场应设置明显的安全标志和警示标志，保持施工现场的整洁和安全。

GB50374-2006通信管道工程施工及验收规范中华人民共和国国家标准通信管道工程施工及验收规范Code of construction and acceptance for communication conduitengineeringGB50374-2006主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2 0 0 7年5月1日中国计划出版社2007北京中华人民共和国建设部公告第523号建设部关于发布国家标准《通信管道工程施工及验收规范》的公告现批准《通信管道工程施工及验收规范》为国家标准，编号为GB50374-2006，自2007年5月1日起实施。

其中，第4.1.1、4.1.2、4.1.3、4.1.5、4.1.8、4.1.9、4.1.10、4.1.11(1、2、4、5、6)、4.1.12、4.1.13条(款)为强制性条文，必须严格执行。

本规范由建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部二OO六年十二月十一日前言本规范是根据建设部建标[2004]67号文件“关于印发《二oO四年工程建设国家标准制定、修订计划》的通知”要求，由信息产业部综合规划司负责组织成立了规范编制组，在参考目前国内有关标准和收集有关工程通信管道及材料的使用情况，并广泛征求各方意见后制定的。

本规范主要对通信系统工程的通信管道施工及验收作出规定和要求，共分8章及6个附录。

主要技术内容包括：总则，器材检验，工程测量，土方工程，模板、钢筋及混凝土、砂浆，人(手)孔、通道建筑，铺设管道，工程验收。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

本规范由建设部负责管理和对强制性条文的解释，由信息产业部负责日常管理，由中讯邮电咨询设计院(原信息产业部邮电设计院)负责具体技术内容的解释。

本规范在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给中讯邮电咨询设计院(地址：河南省郑州市互助路1号，邮编：450007)，以供今后修订时参考。

项目经理培训教材通信管道工程施工及验收技术规范讲义通信管道工程施工及验收技术规范讲义1.概述（P1）通信管道工程施工及验收技术规范（以下简称规范），是新建通信管道工程施工中质量检验、随工检验和竣工验收等工作的技术依据。

并适用于通信管道的改建、扩建工程。

未列入本规范（YD5103-2003）的非常规标准（规格），应按工程设计图纸有关规定办理。

1.1常用通信管道类型目前常用通信管道按所用管材可分为三类：其中PVC-U 塑管管道用本地网通信管道，HIPE 硅芯管多用于长途通信光缆塑料管道工程。

光缆采用气吹法敷设。

1.2通信管道工程施工流程通信管道施工流程图- 3 -1.3通信管道工程常用术语（1）水泥标号：通信管道工程常用水泥标号分三种：①P0.27.5（软练325＃）②P0.32.5（软练425＃）③P0.42.5（软练525＃）（2）混凝土标号：普通混凝土标号分为C10、C15、C20、C25、C30五种。

（每立方米配合比见附表）（3）水泥沙浆标号：分为M2.5、M5、M7.5、M10及素浆五种。

（每立方米配合比见附表）（4）标高：用水平仪测得的某点的标杆高度。

（相对于水准点）（5）高程：用水平仪测得的两点标高的差值。

（6）水准点：测量标高时选定的基准点。

（7）红线：城市道路规划所给各类地下管线的断面位置。

2．器材检验2.1一般规定2.1.1通信管道工程所用的器材规格、程式及质量应由施工单位在使用前进行严格检验。

发现质量问题应及时处理。

2.1.2凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，禁止在工程中使用。

严禁使用质量不合格或不符合设计要求的器材。

2.2通信管道工程主要器材2.2.1通信管道工程中水泥预制品主要有水泥管块、通道盖板、手孔盖板、人孔上覆等。

水泥预制品生产前，须按水泥类别、标号及混凝土标号做至少一组（三块）混凝土试块。

2.3塑料管材管道工程中塑料管材的质量、规格、型号应符合设计文件的规定。

通信管道工程施工及验收规范是为了保证通信管道工程建设质量、安全、进度和投资控制等目标而制定的技术规范。

本规范适用于新建、扩建、改建通信管道工程的施工和验收。

一、施工前的准备工作1. 设计文件和技术规范：施工单位应熟悉设计文件和技术规范，确保施工过程中的各项指标符合设计要求。

2. 施工组织设计：施工单位应编制施工组织设计，明确施工方法、工艺流程、施工进度计划、质量保证措施、安全防护措施等。

3. 施工人员培训：施工单位应对施工人员进行技术培训和安全教育，确保施工人员具备相应的技能和安全意识。

4. 施工设备和材料准备：施工单位应准备施工所需的设备、工具和材料，并确保其质量符合要求。

二、施工过程中的质量控制1. 材料检验：施工单位应按照设计文件和技术规范的要求，对进场的材料进行检验，发现问题应及时处理。

2. 施工工艺：施工单位应按照设计文件和技术规范的要求，采用正确的施工工艺，确保施工质量。

3. 施工记录：施工单位应做好施工过程中的记录，包括施工日志、隐蔽工程验收记录、质量检查记录等。

4. 施工验收：施工单位应按照设计文件和技术规范的要求，对施工过程进行自检、互检和专职检验，确保施工质量符合要求。

三、竣工验收1. 竣工文件：施工单位应编制竣工文件，包括竣工图纸、施工总结、质量保证资料等。

2. 竣工验收：施工单位应按照设计文件和技术规范的要求，组织竣工验收，对工程质量、安全、进度和投资控制等进行评估。

3. 竣工验收合格标准：竣工验收应符合设计文件和技术规范的要求，各项指标达到优良等级。

四、施工安全防护1. 施工安全：施工单位应制定施工安全防护措施，确保施工过程中人员安全和设备完好。

2. 防火安全：施工单位应制定防火安全措施，确保施工过程中的火灾隐患得到有效控制。

3. 环境保护：施工单位应采取措施，减少施工过程中的环境污染。

五、施工过程中的协调与沟通1. 施工单位与建设单位、设计单位、监理单位之间的协调与沟通，确保施工过程中的问题得到及时解决。

通信管道工程施工及验收技术规范一、前言随着信息化时代的到来，通信管道工程的建设和施工变得越来越重要。

通信管道工程不仅关乎通信设备的运行效率，还直接关系到通信网络的稳定性和安全性。

因此，通信管道工程施工及验收技术规范显得尤为重要。

本文将对通信管道工程的施工及验收技术规范进行详细阐述，以期为相关从业人员提供参考。

二、通信管道工程施工技术规范1. 施工前准备在进行通信管道工程施工前，必须进行充分的施工前准备工作。

首先，要对施工现场进行仔细的勘察和测量，确保施工的准确性和安全性。

其次，要制定详细的施工方案和施工进度计划，确保施工工作有条不紊地进行。

同时，要做好施工人员的技术培训和安全教育工作，提高施工人员的安全意识和技术水平。

2. 施工材料选择在进行通信管道工程施工时，必须选择优质的施工材料，以确保通信管道的质量和耐久性。

在选择管道材料时，要考虑其耐腐蚀性能、耐压性能和耐磨性能等方面的指标。

同时，要对施工材料进行严格的质量检验和验收，确保施工材料的质量达标。

3. 施工工艺控制在进行通信管道工程施工时，必须严格控制施工工艺，确保施工质量和施工安全。

首先，要严格按照施工图纸和施工方案进行施工，确保施工的准确性和规范性。

其次，要严格控制施工过程中的各项参数，确保施工的稳定性和安全性。

同时，要加强对施工现场的管理和监督，确保施工的有序进行。

4. 施工质量验收在通信管道工程施工完成后，必须进行严格的施工质量验收工作，确保施工质量达标。

首先，要对通信管道的尺寸、平整度和垂直度等进行详细的检查和测量，确保通信管道的准确性和规范性。

其次，要对通信管道的密封性和耐压性进行严格的检测和测试，确保通信管道的安全性和可靠性。

同时，要对施工材料和施工工艺进行全面的检查和评估，确保施工质量符合相关标准和规范。

三、通信管道工程验收技术规范1. 验收标准制定在进行通信管道工程验收时，必须制定详细的验收标准，以确保验收工作的科学性和规范性。

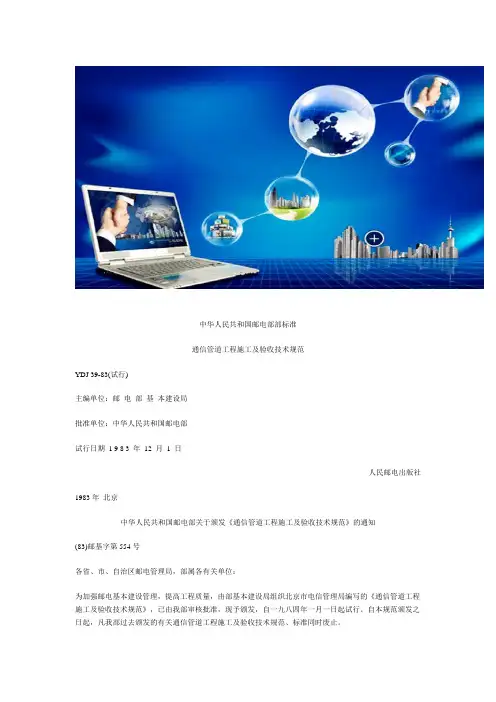

中华人民共和国邮电部部标准通信管道工程施工及验收技术规范YDJ 39-83(试行)主编单位：邮电部基本建设局批准单位：中华人民共和国邮电部试行日期 1 9 8 3 年12 月1 日人民邮电出版社1983年北京中华人民共和国邮电部关于颁发《通信管道工程施工及验收技术规范》的通知(83)邮基字第554号各省、市、自治区邮电管理局，部属各有关单位：为加强邮电基本建设管理，提高工程质量，由部基本建设局组织北京市电信管理局编写的《通信管道工程施工及验收技术规范》，已由我部审核批准，现予颁发，自一九八四年一月一日起试行。

自本规范颁发之日起，凡我部过去颁发的有关通信管道工程施工及验收技术规范、标准同时废止。

本规范由邮电部基本建设避负责管理。

在试行过程中，各单位对本规范有什么意见，请及时函告部基本建设局，以供今后修改时参考。

抄送：国家经委基建办公室、各有关部基建局。

部内：电信总局、物资局、科技局第一章总则第1.0.1条本规范是通信管道工程中施工质量检查、随工检验和竣工验收等工作的技术依据，适用于新建、扩建和改建工程。

第1.0.2条凡本规范未列入的建筑规格应按照施工图纸或其他规范的有关规定办理。

第1.0.3条通信管道工程采用的器材，均应符合本规范和工程设计、施工图纸的有关规定。

第1.0.4条本规范未包括的项目和技术指标要求，可由建设单位与设计、施工单位共同商定补充临时使用，并报上级备查。

第1.0.5条在施工过程中，施工单位应严格执行相关规定，确保工程质量，建设单位应通过工地随工检验人员严格进行随工检验及隐蔽工程检验、签证工作。

第1.0.6条竣工验收工作应执行部颁《邮电基本建设工程竣工验收办法》的规定，验收项目和要求应按本规范的规定办理。

随工检验和竣工验收中发现不符合规范规定的项目。

凡由施工造成者，应由施工单位返修至合格。

第1.0.7条各施工单位制订的施工操作规程应贯彻本规范的要求，不得与本规范的规定相抵触。

第1.0.8条本规范的解释权与修改权属邮电部。

通信架空、管道、直埋光缆线路工程施工规范的安装拉线的安装应符合设计要求，保证线路的安全性和稳定性。

在施工过程中，应特别注意拉线的张力，避免过度张力导致线路断裂或变形。

拉线的安装应按照以下步骤进行：①确定拉线的位置和长度，根据设计要求选择适当的拉线材料和规格。

②在电杆上钻孔，安装钢丝绳或其他拉线材料，并通过张拉器进行张力校验。

③在拉线两端安装拉线卡，保证拉线的固定性和稳定性。

④在拉线的弯曲处安装拉线夹，避免拉线过度弯曲导致线路受损。

4)线路敷设线路敷设应按照设计要求进行，保证线路的安全性和稳定性。

在施工过程中，应特别注意线路的弯曲半径和张力，避免过度弯曲或张力过大导致线路断裂或变形。

线路敷设应按照以下步骤进行：①确定线路的位置和长度，根据设计要求选择适当的光缆材料和规格。

②在电杆上安装光缆夹，保证光缆的固定性和稳定性。

③在光缆弯曲处安装光缆夹，避免光缆过度弯曲导致线路受损。

④在光缆终点处安装光缆盒，保护光缆的末端。

第二部分管道光缆线路工程施工规范管道光缆线路工程施工规范主要适用于在城市道路、桥梁、隧道等地段敷设光缆的情况。

在施工过程中，应特别注意管道的质量和光缆的保护，避免管道破损或光缆受损。

管道光缆线路工程施工应按照以下步骤进行：1、管道敷设管道敷设应按照设计要求进行，保证管道的质量和稳定性。

在施工过程中，应特别注意管道的深度和坡度，避免管道破损或积水。

2、光缆敷设光缆敷设应按照设计要求进行，保证光缆的保护和稳定性。

在施工过程中，应特别注意光缆的弯曲半径和张力，避免过度弯曲或张力过大导致光缆断裂或变形。

3、管道封闭管道敷设完成后，应及时进行封闭，保证管道的完整性和稳定性。

在封闭过程中，应特别注意管道的密封性和防水性，避免管道破损或积水。

第三部分直埋光缆线路工程施工规范直埋光缆线路工程施工规范主要适用于在土地、草地、水田等地段敷设光缆的情况。

在施工过程中，应特别注意土地的质量和光缆的保护，避免土地塌陷或光缆受损。

通信管道工程施工及验收技术规范1. 引言通信管道工程施工及验收是通信行业中的重要环节，对于保障通信设备的正常运行和通信网络的稳定性具有重要意义。

本文档旨在制定通信管道工程施工及验收的技术规范，以确保工程的质量和可靠性。

2. 施工前准备在进行通信管道工程施工之前，需要进行充分的准备工作，包括但不限于以下几个方面：2.1 工程设计施工前，必须对通信管道工程进行合理的设计，包括管道线路布置、材料选型、管道接口设计等。

设计应符合相关工程规范和标准，并经过专业工程师的审核和批准。

2.2 材料采购根据工程设计要求，采购符合标准的通信管道材料，包括管道、接头、支架等。

材料必须符合国家相关标准，并经过严格的检查和验收。

2.3 人员培训施工前，对参与工程的工人进行相关培训，确保他们具备相应的技能和知识。

培训内容包括但不限于施工工艺、安全操作规程和工程质量要求等。

3. 施工工艺通信管道工程施工的工艺应符合相关规范和标准，以下是施工过程中的一些关键环节：3.1 施工现场准备在施工现场，必须进行场地清理和平整，确保施工的安全和顺利进行。

同时，设置施工警示标识和安全警戒线，保障工人的安全。

3.2 管道安装管道安装应按照设计要求进行，包括管道的布置、焊接、固定等。

焊接应符合相关标准，焊缝应检测合格，并进行防腐处理。

3.3 接头连接管道接头的连接应采用可靠的连接方式，如螺纹连接、法兰连接等。

连接前，必须对接头进行检查，确保接头的质量和可靠性。

3.4 管道支架安装管道支架的安装应按照设计要求进行，确保管道的平整和稳固。

支架必须能够承受管道及其周围设备的重量，并具备良好的抗震性能。

3.5 管道保温根据需要，对管道进行保温处理，保障管道的绝热性能。

保温材料和施工方法应符合相关标准，确保保温效果和工程质量。

3.6 管道通气管道安装完成后，必须进行通气处理，以确保管道内无积气存在。

通气时应注意安全，避免造成人员伤害和环境污染。

4. 工程验收通信管道工程施工完成后，必须进行严格的工程验收，以确保工程符合设计要求和相关技术标准。

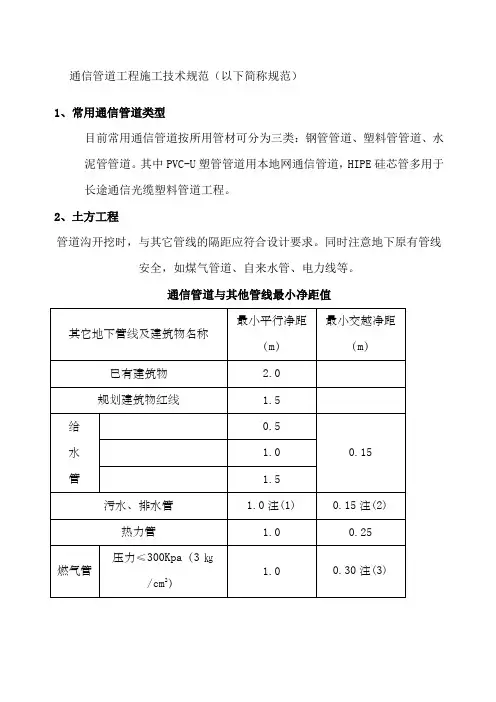

通信管道工程施工技术规范（以下简称规范）1、常用通信管道类型目前常用通信管道按所用管材可分为三类：钢管管道、塑料管管道、水泥管管道。

其中PVC-U塑管管道用本地网通信管道，HIPE硅芯管多用于长途通信光缆塑料管道工程。

2、土方工程管道沟开挖时，与其它管线的隔距应符合设计要求。

同时注意地下原有管线安全，如煤气管道、自来水管、电力线等。

通信管道与其他管线最小净距值注:(1)主干排水管后敷设时,其施工沟边与管道间的水平净距不宜小于1.5m;(2)当管道在排水管下部穿越时,净距不宜小于0.4m,通信管道应作包封;(3)在交越处2m范围内,煤气管不应做接合装置和附属设备;如上述情况不能避免时,通信管道应作包封;(4)如电力电缆保护管时,净距可减至0.15m4、回填通信管道工程的回填土，应在管道或人（手）孔按施工顺序完成施工内容。

并经24小时养护和隐蔽工程检验合格后进行.通信管道工程回填土，应符合下列规定：1）、管道顶部30cm以内及靠近管道两侧的回填土内，不应含有直径大于5cm 的砾石、碎石等坚硬物；2）、管道两侧应同时进行回填土，每回填土15cm厚，应夯实；3）、管道顶部30cm以上，每回填土30cm厚，应夯实。

4）、回填土前，应先清除沟（坑）内杂物。

沟（坑）内如有积水和淤泥，必须排除后方可进行回填土。

5、人（手）孔、通道建筑砖、混凝土左右块（以下简称砌块）砌体墙面应平整、美观、不应出现竖向通缝；砖砌体砂浆饱满程度应不低于80%，砖缝宽度应为8—12mm，同一砖缝的宽度应一致；砌块砌体横缝应为15—20mm，竖缝应为10—15mm，横缝砂浆饱满程度应不低于80%，竖缝灌浆必须饱满、严实，不得出现跑漏现象；砌体必须垂直，砌体顶部四角应水平一致。

6、铺设管道1）天然地基沟底夯实抄平，高程符合设计，允许偏差±10mm2）各种管道引入人(手)孔，通道的位置尺寸应符合设计规定，其管顶距人（手）孔上覆，通道盖板底应不小于300mm。
