闸阀设计与计算的基本内容一、设计输入即设计任务书。
应明确阀门的具体参数（公称通径、公称压力、温度、介质、驱动方式等），使用的条件和要求（如室内或室外安装、启闭频率等）及相关执行的标准（产品的设计与制造、结构长度、连接型式、产品的检验与试验等） 二、确定阀门的主体材料应根据设计输入的参数，经综合考虑后确定适用的阀门主体材料。
三、确定阀门承压件的制造工艺方法(铸造、锻造、焊接、铸焊……) 四、确定阀门总体结构型式（即方案设计），为便于讲解，本节内容按明杆，楔式，蝶型开口阀盖，代中法兰，填料压紧的结构设计。
五、确定阀门的结构长度和连接尺寸 六、确定阀体阀座处的流通通道尺寸 七、闸阀的设计与计算此部份很关键，属于技术设计范畴，应边计算边绘制总图。

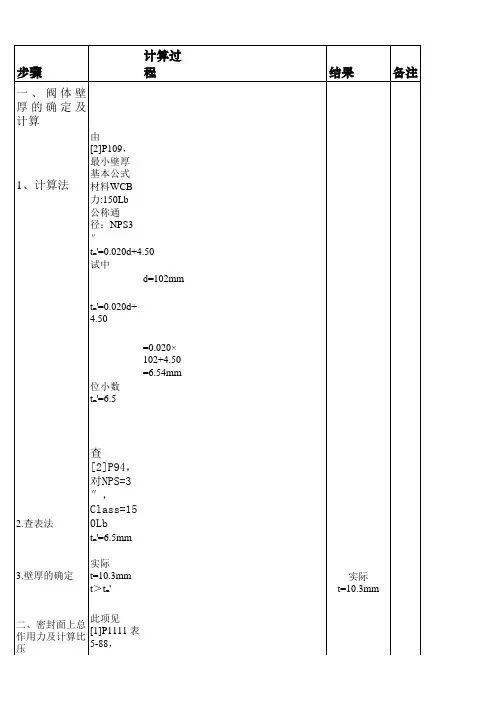

1．承压件壁厚的计算2．密封副的总作用力和比压的计算3．阀体与阀盖的连接型式和密封结构的确定 4．阀杆的强度计算 5．闸板的强度计算 6．中法兰的强度计算 7．阀盖的强度计算 8．支架的强度计算 9．阀杆螺母的强度计算 10．填料压盖的强度计算 11．活节螺栓的强度计算 12．销轴的强度计算13．选配电动或气动传动装置及确定手动传动手轮的直径 14．阀门流量系数的计算 7.1 承压件壁厚的计算承压件壁厚的确定方法有以下三种，即查表法，插入法和计算法。
7.1.1 查表法若设计输入明确规定了是标准阀门，并且其参数在相应标准规定范围内时，可按指定的相应标准规定的值查出。

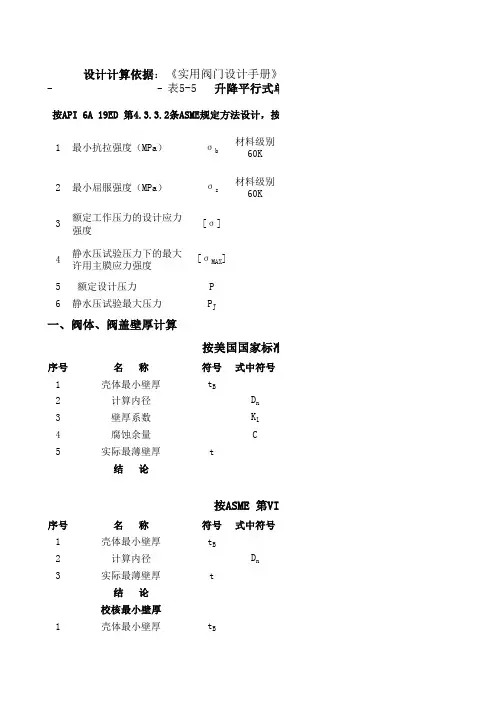

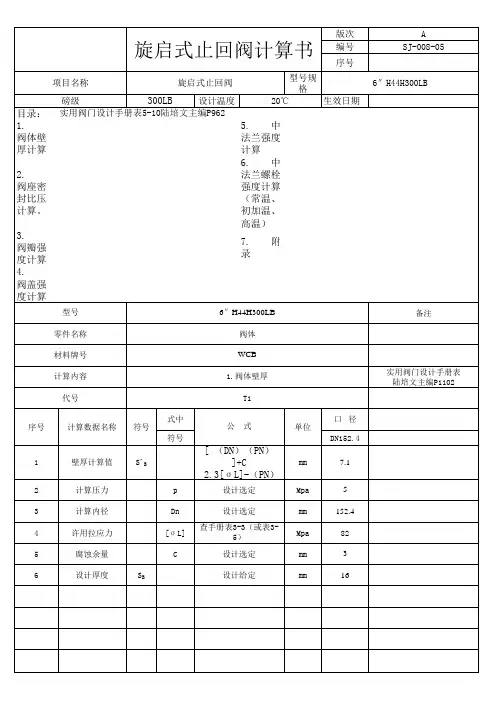

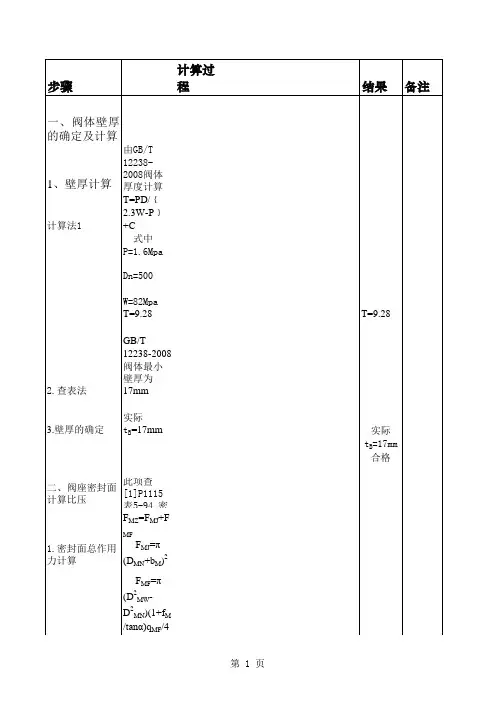

7.1.2 插入法此种情况，适用于设计输入的参数与标准内容的规定值不一致的情况下，亦即不能按设计输入的参数值在标准中直接查出此时，可按下述方法进行插入计算：()N N1m m1m2m1N2N1P P t t t t P P -=+--式中：t m ：需计算和确定的承压件壁厚 t m1：查P N1时的壁厚 t m2：查P N2时的壁厚 P N1：公称压力的小值P N2：公称压力的大值7.1.3 计算法：1、计算壁厚的原则1）对脆性材料和塑性材料，其适用的公式不同2）对薄壁容器和厚壁容器，其适用的公式也不同，一般以计算处的外径（D ）和内径（d ）之比来区分：当D /d ≤1.2时，为薄壁容器 D /d ＞1.2时，为厚壁容器3）计算时，应以承压件最大内腔尺寸为依据，一般以阀门通道内径为基准计算 4）承压件形状不同，应按不同的公式进行计算 5）阀体与阀盖的壁厚可取同一值。
目录一、设计基本参数 (2)1、型号 (2)2、执行标准 (2)3、阀门结构 (2)二、计算过程 (2)1、密封面比压的验算 (2)2、阀体最小壁厚计算 (3)①、查表法 (3)②、计算法 (3)3、闸板的计算 (3)4、阀杆得强度计算 (4)5、阀杆头部强度验算 (6)6、阀杆稳定性验算 (7)7、中法兰连接螺栓 (7)7。
1常温时强度验算 (7)7。
2中法兰连接螺栓初加温时强度验算 (9)7。
3中法兰连接螺栓高温时强度验算 (10)8、阀体(中法兰)强度验算 (11)9、阀盖的强度验算 (13)10、阀盖支架(T型加强筋） (14)11、手轮总扭矩及圆周力 (16)参考文献 (18)一、 设计基本参数：1、型 号：80Z40H —402、执行标准：阀门设计按照GB/T 12234-2007年的规定; 阀门法兰按照GB/T 9113.1—4的规定; 阀门结构长度按照GB/T 12221的规定； 阀门试验与检验按照GB/T 13927的规定；3、技术参数：①、公称尺寸DN:80 ②、公称压力PN ：40 ③、适用温度范围：≤350℃ ④、介质化学性能:水、蒸汽、油品. 4、阀门结构：①、密封副结构：环状密封 ②、中法兰结构：凹凸面 ③、阀杆结构：明杆二、 计算过程： 1、密封面比压的验算1、密封面比压计算公式：-—-—---④ 式中：阀座密封面内径d= 80 mm ； 阀座密封面宽度bm= 10 mm; 2、出口端阀座密封面上的总作用力: 式中：作用在出口密封面上的介质静压力：2MJ Q =0.785(d+bm)P = 25446.90 N ；①)()(MPa bmbm d Q q MZ+=π)(N Q Q QMJ MF MZ+=密封面上达到必需比压时的作用力：MF MF Q =(d+bm)bmq π= 21205。
75 N ；②代入得:MZ Q = 21205。
75 N; 代入④得：q= 16。
2.0寸卫生级全启式安全计算书根据《实用阀门设计手册》（陆培文主编，机械工业出版社出版，2006年1月第1版）所列安全阀的通用计算项目如下（表5-39）及安全阀专用计算项目：通用及专用计算项目：1.阀体厚度计算2．阀盖厚度3．阀座密封面面上计算比压4．弹簧理论计算5．安全流道直径计算6．安全阀额定排量计算本阀门阀体材质采用316L,阀盖采用304，快装卡箍采用304，因阀门设计手册上没有相应的材质，故采用相近的1Cr18Ni9Ti材质进行验算。

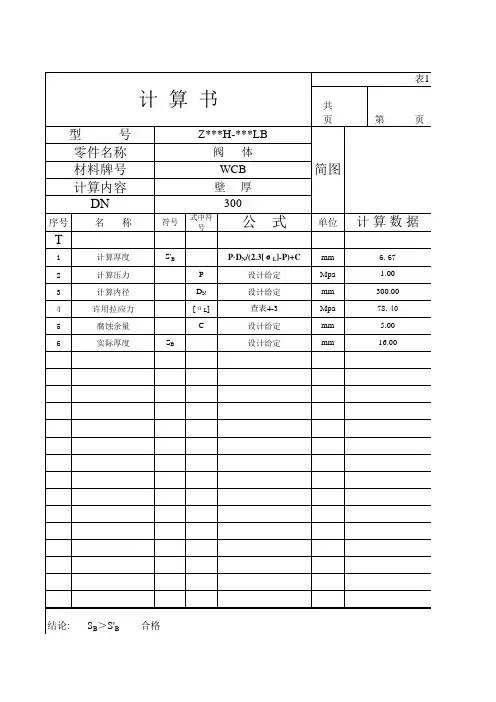

一．阀体厚度计算（表5-168，第1014页）阀体厚度S’B=(P*Dn)/(2.3*［σL］-P)+C;其中：P为公称压力,安全阀设计公称压力：0.7Mpa,故P=0.7计算通径Dn=72.9mm许用应力［σL］查表3-3（第597）,［σL］=92Mpa设计给定腐蚀余量C为0.5mm计算给果：S’B=0.846mm阀体最薄处设计厚度S B：1.65mmS’B< S B=1.65mm故阀体厚度设计合理。

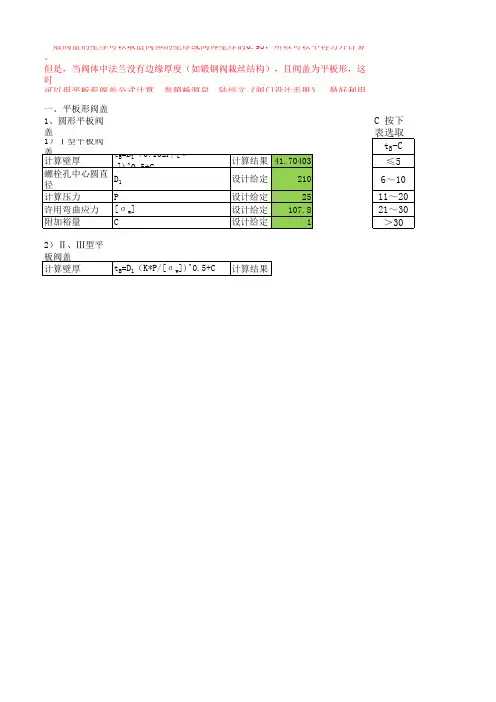

二．阀盖厚度因本安全阀采用的是卡箍连接，其阀盖等同于快装盲板，依据DIN 32675-2009标准，对于快装接头使用工作压力之规定：Rohraußendurchmesser von 6,35 mm bis 42,4 mm: 2,5 MPa (25 bar);Rohraußendurchmesser von 48,3 mm bis 76,2 mm: 1,6 MPa (16 bar);Rohraußendurchmesser von 85,0 mm bis 219,1 mm: 1,0 MPa (10 bar).本安全阀连接采用85口径的快装卡盘（106），依据以上所引用标准要求，工作压力为1.0Mpa，故符合设计要求。
三．3．阀座密封面面上计算比压（表5-197,第1115页）介质压力为p时密封面上比压力：q1=D m(p S-p)/4b≥q MF因设计输入的整定压力p s=0.7Mpa,依据安全阀密封性能试验的相关规定《实用阀门设计手册》表10-40，安全阀的密封性能试验压力，为整定压力的90%，故：设备正常工作压力:p=0.63Mpa,关闭件密封面平均直径：DM=32.16mm(设计给定)关闭件密封面宽度：b=1.3mm (设计给定)M密封面必需压力: q MF=(0.4+0.6PN)/ 10/b(表3-13，662页)Mb=1.3mm(设计给定)MPN：取1.0Mpa计算结果：q=2.77MpaMF密封面比压力：q1= D m(p S-p)/4b =4.33 Mpa,验算结果：q1=4.33≥q MF =2.77, 故密封设计合格。
