ACM-2工程图及明细表

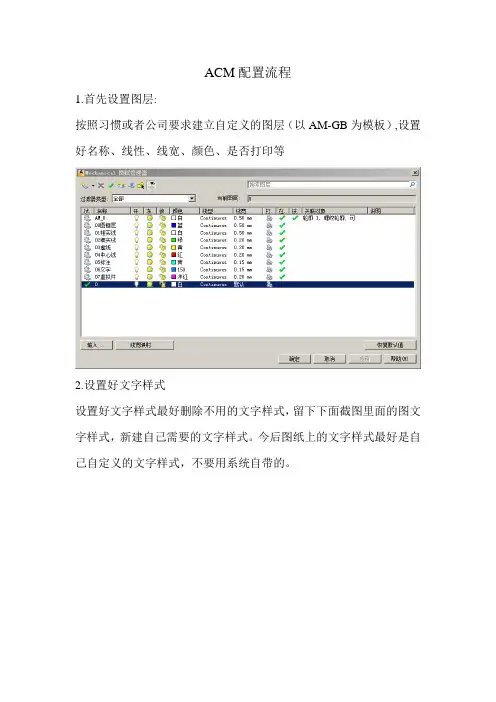

ACM配置流程1.首先设置图层:按照习惯或者公司要求建立自定义的图层（以AM-GB为模板）,设置好名称、线性、线宽、颜色、是否打印等2.设置好文字样式设置好文字样式最好删除不用的文字样式，留下下面截图里面的图文字样式，新建自己需要的文字样式。

今后图纸上的文字样式最好是自己自定义的文字样式，不要用系统自带的。

3.设置标注样式（最好新建），标注里面的文字样式选择自定义的文字样式4.设置AM标注4.1 进入进入工具-选项-AM标准选项卡，选择标准为国标双击右侧GB然后点击“设置”进行第一步自定义的图层与关联对象的映射设置，包括图层颜色、线性、线宽颜色、线性、线宽一般采用随层的样式4.2以上设置好后进入标注按照公司或者国标要求设置标注的表示法设置4.3设置工程图红框里面的是需要设置好自定义的标题栏，红线的图纸效果是4.4中心线设置4.5明细表设置4.5.1设置宽度4.5.2设置表头，文字高度等4.6BOM表设置4.7引出序号至于其余选项，根据自己的情况自己设定吧保存以上图纸为DWT模板，尽量不要覆盖软件自带模板5.自定义公司图框以刚才保存的模板新建图纸，绘制公司图框图框层为单独的层，不要使用图形的层（我的是00图框层）线宽这些自定义，不要随层所有的都在图框层上包括文字，文字采用第二步设置好的文字样式新建单行文字，对正方式为左对齐!GENTITLE-INSERT为图框插入点!GENTITLE-LL为图形左下边界!GENTITLE-LU为图形左上边界!GENTITLE-RU为图形右上边界!GENTITLE-MAX图纸最大边界设置好后坐标原点定义到图框左下角，然后定义图纸基点输入base 命令，选择左下角即可参照我的图形设置好久可以了自定义好A0-A4以及加长图纸后放到文件夹C:\Users\Public\Documents\Autodesk\AutoCAD Mechanical 2013\Acadm\Gen\Dwg（WIN7）系统自带文件可以新建个文件夹保存起来5.自定义公司标题栏以刚才保存的模板新建图纸，绘制公司标题栏图框层为单独的层，不要使用图形的层（我的是00图框层）线宽这些自定义，不要随层所有的都在图框层上包括文字，青色部分是需要填写的内容这部分采用定义属性的方式采用GEN-TITLE-NR{10}是图号，GEN-TITLE-DWG{7.14}名称GEN-TITLE-MAT1{10}是材料GEN-TITLE-SCA{4.8}是比例，当我们采用ACM自动调入图框是这是自动填写的。
