昆式曲面的定义昆氏曲面是由一个或多个用四条边界曲线定义的网格通过熔接的方式而形成的。
昆式曲面已广泛用于汽车、轮船和飞机机身以及各种模具和模型的设计和造型中,在这里,一定要诠释边界的含义,其边界是广义的,既可以短到成为一个点,也可以长到有多条边界组成,如三角形也可以看成四边形,其中一个点实际上也成其一边,只不过这条边短至一个点,再如五边形,也可以看成四边形,只不过其中的一条边是由两条边组成,由此类推,所有的图形都可以看成是由四条边界组成的。
三.昆式曲面的具体构建要点构建构建昆式曲面有两种方式,即自动串连方式和手动串连方式。
1.自动串联方式选择何种构建方式,通常要根据曲面的线框情况来确定,按照昆式曲面的定义,可以把昆式曲面的线框形式分成由单个的四条边界组成和多个的四条边界组成两种情形,如果提供的线框是由单个的四条边界,且四条边界按首尾连接的方式连成一封闭图形,那么采用自动串联的方式来生成昆式曲面较为简单,关键要点:一是在出现提示时,忽略“左上角”字眼,只要任意选择四条边界构成的四个交点中的任意一点,按顺时针方向选择两条曲线,保证该处的箭头相对即可;二是在出现提示时,同样,操作时可忽视“右下角”字眼,只需按顺时针选择最后一条边界,但要注意在选取时,鼠标的位置要靠近第三个交点。
如图1为单个四条边界组成的线框,因此采用自动串联方式生成昆式曲面。
操作步骤如下:1)绘制如图1所示的线框图12)执行昆式曲面构建命令(1)选择命令Create / Surface / Coons ,在系统弹出的对话框中选择Yes 。
(2)主菜单上方提示:选择左上角相交的曲线,按提示选择任一交点处相交的两条曲线Curve1和Curve2即可。
(3)主菜单上方提示:选择右下角一条曲线,按提示选择最后一条边界curve3即可。
(4)设置曲面公差、曲面类型和曲面熔接方式。
Blending 熔接方式有四种,Linear 用于曲面较平坦的线性熔接方式;Parabolic 用于曲面有较大曲率变化的抛物线熔接方式;Cubic 用于曲面有较大曲率变化的三次式熔接方式;Cubic with slope matching 三次式曲线配合曲率变化的熔接方式,这种方式构建的曲面连接方式最好,生成的曲面也最平滑。
MasterCAM中昆氏曲面(Coons)的应用技巧
高晓东
【期刊名称】《模具制造》
【年(卷),期】2008(008)005
【摘要】在MasterCAM中昆氏曲面属于高级曲面,有的复杂曲面必须由昆氏曲面来完成,故很多人都希望用好该功能,但由于在操作上步骤不对,往往形成不了曲面或者得不到想要的曲面,文中主要通过一些实例介绍了昆氏曲面的操作技巧.
【总页数】3页(P25-27)
【作者】高晓东
【作者单位】江苏联合职业技术学院盐城机电分院,江苏盐城224000
【正文语种】中文
【中图分类】TG7
【相关文献】
1.五角星典型零件在Mastercam9.1中的昆氏曲面几何建模 [J], 周磊
2.MasterCAM中构建昆氏曲面的探讨 [J], 陈周五
3.MasterCam X中构建昆氏曲面技巧的研究 [J], 覃羡烘
4.Coons曲面在MasterCAM中的运用技巧 [J], 马晓明
5.昆氏曲面构造原理及在MasterCAM中的实现 [J], 冯晋
因版权原因,仅展示原文概要,查看原文内容请购买。

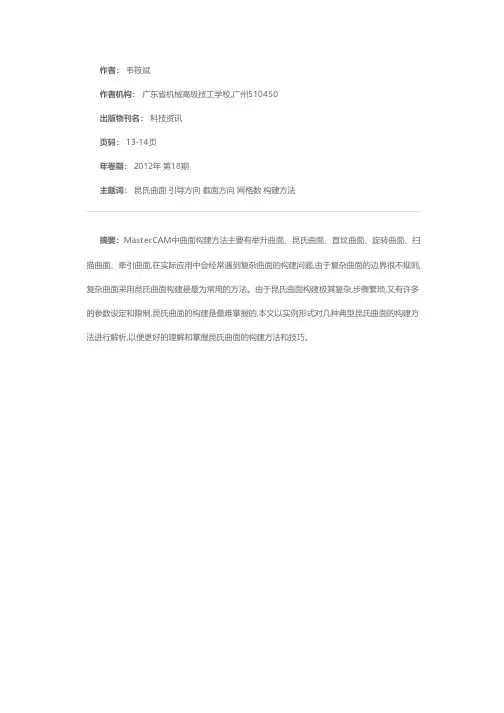

作者: 韦筱斌
作者机构: 广东省机械高级技工学校,广州510450
出版物刊名: 科技资讯
页码: 13-14页
年卷期: 2012年 第18期
主题词: 昆氏曲面 引导方向 截面方向 网格数 构建方法
摘要:MasterCAM中曲面构建方法主要有举升曲面、昆氏曲面、直纹曲面、旋转曲面、扫描曲面、牵引曲面,在实际应用中会经常遇到复杂曲面的构建问题,由于复杂曲面的边界很不规则,复杂曲面采用昆氏曲面构建是最为常用的方法。
由于昆氏曲面构建极其复杂,步骤繁琐,又有许多的参数设定和限制,昆氏曲面的构建是最难掌握的,本文以实例形式对几种典型昆氏曲面的构建方法进行解析,以便更好的理解和掌握昆氏曲面的构建方法和技巧。
MasterCAM在曲面修整中的应用姓名:班级:学号:指导老师:(单位:江苏盐城技师学院邮编:224002)2009-04-06MasterCAM在曲面修整中的应用【摘要】MasterCAM具有曲面编辑功能,常会遇到曲面修整问题,当中曲面修整到曲面、曲面修整到平面等内容比较困难。
通过MasterCAM中曲面的修整过程,了解MasterCAM在曲面修整中的应用。
【关键词】MasterCAM 曲面修整前言MasterCAM(即计算机辅助制造)以其强大的三维造型、数控编程和二维绘图及编辑功能、稳定的性能而被广泛应用在机械、电子、模具、汽车及航空航天等行业,尤其在模具制造业,已成为进入该行业必须掌握的专业工具之一。
极大地推动了机械工业的发展,加快了产品更新换代的速度。
它操作方便、界面友好,受到了广大工程技术人员的青睐。
CAD/CAM系统大致分为两个系统,一个为曲面造型系统,一个为实体造型系统。
曲面造型系统具有强大的曲面处理功能,完全满足CAM技术的需要,但有时造型操作过于繁琐:实体造型系统能够非常迅速地建立各种特征,而且配合参数化设计技术,对零件造型的编辑修改也很方便,缺点是构造复杂形状的特征.本文从曲面编辑功能出发,通过对曲面修整至曲面、曲面修整至平面两个过程的应用分析,探讨MasterCAM在曲面修整中的应用。
一曲面修整到曲面使用“曲面修整至曲面”编辑功能可以使曲面修剪或延伸至另一个曲面的边界。
例如,把两个相交曲面修剪成三通管。
原始A曲面和B 曲面如图1所示。
步骤如下:(1)回主功能表→C绘图→U曲面→T修剪修整→U至曲面,依次选取曲面A B作为第一、二组曲面,选取I选项,得到图2对话框图1 带修整的曲面图图2 修整到曲面设置对话框(2)设置原始曲面为删除,两个曲面都修剪。
按系统提示选取曲面修剪后要保留的部分:A曲面点击两次(分别为一侧和另一侧),使整个曲面保留;B曲面点击两次(要保留的同一侧,如上侧),得到图3所示曲面。
MasterCAM V9.0 命令解说一览表(01)主菜单说明Analyze 分析分析并显示屏幕上图素的有关信息Create 绘图绘制图素,建立2D,3D几何模型并完成工程作图File 档案与文件有关的操作,包括文件的查询存取,编辑,浏览,打印,图形文件的转换,NC程序的传输等Modify 修整修改几何图形,包括倒圆,修整,打断,连接,延伸,改变曲面法向,动态移位等Xform 转换对图素或图素群组做图形变换,包括镜向,旋转,平移,单体补正,串连补正等Delete 删除删除图形或恢复图形Screen 屏幕改变屏幕上图素的显示属性Solids 实体生成实体模型。
包括用挤出,旋转,扫掠,举升,倒圆角,倒角,薄壳,牵引,修整及布尔运算方法生成实体,以及实体管理Toolpaths刀具路径生成2D,3D的刀具路径和NC程序,包括处理二维外形铣削,钻孔等点位加工,带岛的挖槽加工,单曲面加工,多重曲面加工,投影曲面铣削,线框模型处理3D加工以及操作管理,工作设定等NC Utils公用管理包括实体验证,路径模拟,批处理加工,程式过滤,后处理,加工报表,定义操作,定义刀具,定义材料等辅助菜单说明Z Z值设置工作深度Z值Color 作图颜色设定绘制图形的颜色Level 作图层别设定绘制图形的图层Attribute图素属性设置绘制图形的颜色、层别、线型、线宽、点的型式等属性及对各种类型图素的属性管理Groups 群组设定将多个图素定义为一群组Mask 限定层限定层,即设定系统认得出的图层。
例如限定某一层,则绘制在该层的图素才能被选择,完成诸如分析,删除等操作。
设置OFF,则系统可以认得出任何一个图层的图素WCS 世界坐标系设置系统视角管理。
常用在图形文件转换肘,当有些构图面和视角与Mastercam软件不兼容时,可将其图素转正。
Plane 刀具平面设定表示数控机床坐标系的二维平面C Plane 构图平面建立工作坐标系。
