新荷载规范修订对输电塔风荷载计算的影响研究

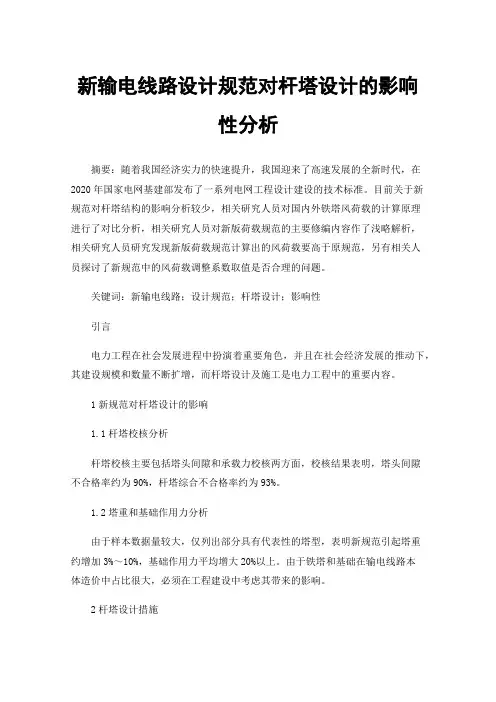

新输电线路设计规范对杆塔设计的影响性分析摘要：随着我国经济实力的快速提升，我国迎来了高速发展的全新时代，在2020年国家电网基建部发布了一系列电网工程设计建设的技术标准。

目前关于新规范对杆塔结构的影响分析较少，相关研究人员对国内外铁塔风荷载的计算原理进行了对比分析，相关研究人员对新版荷载规范的主要修编内容作了浅略解析，相关研究人员研究发现新版荷载规范计算出的风荷载要高于原规范，另有相关人员探讨了新规范中的风荷载调整系数取值是否合理的问题。

关键词：新输电线路；设计规范；杆塔设计；影响性引言电力工程在社会发展进程中扮演着重要角色，并且在社会经济发展的推动下，其建设规模和数量不断扩增，而杆塔设计及施工是电力工程中的重要内容。

1新规范对杆塔设计的影响1.1杆塔校核分析杆塔校核主要包括塔头间隙和承载力校核两方面，校核结果表明，塔头间隙不合格率约为90%，杆塔综合不合格率约为93%。

1.2塔重和基础作用力分析由于样本数据量较大，仅列出部分具有代表性的塔型，表明新规范引起塔重约增加3%～10%，基础作用力平均增大20%以上。

由于铁塔和基础在输电线路本体造价中占比很大，必须在工程建设中考虑其带来的影响。

2杆塔设计措施2.1杆塔选择的基本要求不同电力工程项目施工现场对于杆塔设施具有不同的要求，具体选择何种类型的杆塔设施还需要综合考虑施工现场的地形。

例如，陡坡地形上的杆塔设施应考虑到雨水冲刷因素，为了防止在雨水的冲刷作用下导致杆塔受力畸形，那么，在确立杆塔施工方案时，应避免出现档距孤立现象；而山地地形或丘陵地形的杆塔设施开展建设施工时，不仅要做好当地稳固边坡位置的测量作用，还需要充分考虑紧线拉线、立杆、排杆等方面的因素，以便于后续的焊接施工能够顺利开展；而对于重冰区的杆塔施工，要确保档距设置的均匀性，避免出现档距过小或过大的情况。

针对拉线杆塔设施，应对杆塔的实际位置予以明确，防止杆塔出现在池塘边、路边区域，防止出现平线打入的情况。

中外规范关于输电线路风荷载的比较研究摘要：随着全球化的不断深入，各类海外工程设计项目的数量有了大幅的增加。

了解世界各国输电线路风荷载的相关规范要求，对于我国输电线路风荷载技术的提升有极大的指导意义。

本文将我国的基本风速、风荷载调整系数、风压高度系数变化等与美国、英国等国家规范的输电线路风荷载相对比，希望能为我国的输电线路规范提供一定的参考意见。

关键词：中外规范；输电线路；风荷载；比较研究输电塔是十分典型的高耸建筑结构，有着柔度大、阻力小、自重轻等特点，是一种十分明显的风敏感结构。

近年来，随着全球气候的不断恶化，输电线路的防护受到了越来越多的关注，而风荷载对于输电线路的影响也引起了更大的重视。

一、基本风速与风压（一）基本风速在确定最大设计风速时，我国的新规范是：按照该地区气象台站10min时距离年平均最大风速为样本，概率模型使用极值Ⅰ型分布。

其余规范与新规范的标准高度都是10m，并按照Gumbal极值Ⅰ型的分布来统计分析每年最大的风速，从而确定基本风速，但其中的标准参数规范各有不同。

其中，我国的B类地貌（α=0.16），与IEC中的B类地貌（α=0.16）、英国的BS8100中的Ⅲ类地貌（α=0.165）、以及美国的ASCE中的C类地貌（α=0.143）基本相近。

其中，除了英国的BS8100中存在5类地貌外，其余都是分为4类地貌。

IEC规范、英国的BSB8100规范、以及美国的ASCE规范分别规定10min、1h以及3sec为平均风速时距。

（二）风压我国规范中的杆塔风载的规定标准值计算公式为：W=Wo·μz·μs·βz·Af其中Wo是基本风压值；μz是风压高度的变化系数，一般可按照地面的粗糙的B类地貌来进行计算；Af为塔杆承受的风力压力迎风面积；μs为构件的风荷载体型系数；βz为塔杆的风振系数。

美国规范的计算公式为：F=γw·Q·Kzt·Kz·Cf·V²50·G·A其中F是风向的风荷载；Q是空气的密度Kzt是地形地貌对于风荷载的影响系数；γw是风荷载重现期的调整系数；Kz是风荷载高度的变化系数；Cf是风力系数；V50是50年重现期内3s的阵风风速；G是阵风的响应系数；A是构件承受风力压力的投影面积。

输电塔结构风荷载简化计算研究发布时间：2021-09-27T07:54:49.489Z 来源：《中国电业》2021年15期作者：匡济[导读] 安全稳定的输电线路是衡量一个国家电力系统的重要标准。

匡济四川电力设计咨询有限责任公司 610000摘要：安全稳定的输电线路是衡量一个国家电力系统的重要标准。

我国是一个面积大、地面类型复杂的国家。

架空输电线路导线是一种非常重要的形式。

输电线路杆塔在输电过程中起着关键作用，而输电线路杆塔结构的风荷载往往是主要影响因素，其质量直接关系到输电线路的正常运行。

关键词：输电线路；杆塔结构；风荷载分析目前，我国高压电网建设不断发展，同塔线路、紧凑线路、大导线等输电新技术的应用，以及输电线路杆塔结构大负荷、大规模形成的趋势越来越明显。

输电线路杆塔结构是输电线路的重要组成部分，是输电线路安全稳定运行的基础。

本文主要对高压输电线路杆塔结构的设计计算进行风荷载分析。

一、风荷载对输电线路杆塔的影响1风的速度会产生结构位移风荷载施工的数值计算方法适用于形状规则、高度较低的大型高层建筑，这有助于确定荷载值。

如果高度低于某个高度的高层建筑增加了风荷载值，增加的风荷载值可根据上述规范的计算方法进行测量和计算，只要正确采用增加建筑物预计风荷载值的标准方法，即可用于测量建筑物的动荷载效应。

风荷载增加的荷载仍然可以测量和计算为低于静功率速度的荷载值。

建筑物本身的结构具有内部强度和风位移，但对于建筑物硬度较低的大型高层建筑，随着高层建筑周围物体的升高，建筑的风效应可能会逐渐增大，移动速度可能会增加得太快。

建筑物的动态风荷载效应不可忽略。

考虑到其与动态速度效应的相互作用，有必要使用经验公式法准确估计每个峰值的相对速度运动效应。

2风作用下输电线路杆塔的刚度影响在设计大型特殊输电线路杆塔主体结构时，必须充分考虑杆塔结构在一般雨荷载和雨荷载作用下的正常运行，i、 e.塔的结构必须保持弹性状态和小风的位移，风可以引起移动角度的一定变化，例如-10度到+10度，塔架主体结构应能承受塔架水平面的拉力和上下刚度的拉力，风承载力的设计主要依据塔架主体结构风承载力的测量和设计大型输电塔。

输电线路设计规范中风荷载计算方法的比较摘要：在输电线路设计当中，风荷载可以说是不可忽视的一项工作，需要做好其精确的计算。

在本文中，将就输电线路设计规范中风荷载计算方法进行一定的比较与研究。

关键词：输电线路；设计规范；风荷载；计算方法；1 引言在高压输电线路运行当中，其对于风具有较强的敏感性，要想保证其结构能够稳定的运行在风荷载通之下，做好输电线路的风荷载设计十分关键。

在本研究当中，即根据我国最新规定同国外相关参数进行比较，对风荷载变化趋势以及数值情况进行研究，以此为相关工作的开展提供参考。

2 公式比较在本研究中，主要对GB 50545、IEC60826、ASCE74、JEC127进行研究，其具体计算公式如表1。

根据表中数据可以了解到，在实际对杆塔风荷载进行计算时，这几种方式都对风的脉动作用、高度以及结构体型这几方面因素进行了考虑，只是在参数表达方面存在不同。

表13 基本风压与荷载3.1 基本风压在各国规范当中，都是通过基本风速对基本风压进行计算。

在基本风速方面，GB 50545、IEC60826YIJI JEC127都按照10min 时距、重现期50年以及平坦开阔地貌同地面距离为10m的方式确定，而在ASCE74当中，则根据平坦开阔地貌下同点距离10m，3s时距进行确定。

由此即可以了解到，在基本风速计算中，ACSE规范同其余规范具有较大的差异，即是对时距3s的风速进行统计，3s风速同10in平均风速间差异的存在，则使其在计算当中所蝴蝶的值能够大于其余几种规范。

3.2 荷载系数荷载系数的一项重要作用即是对线路的安全等级进行调整。

除了我国的规范，其余几个规范都是通过对线路设计风速重现期的调整对荷载系数进行获得。

在我国规定中，没有对荷载系数的概念进行直接的使用，而具有计算设置值以及结构重要性系数的荷载分项系数。

而在GB当中，其在线路最小风速方面的规定，即是对于500kV以上高压线路，在10m位置风速需要在26.85m/s，而对于110-330kV线路，在10m位置风速则需要在23.4m/s以上。

输电线路设计规范中风载荷计算方法的比较【摘要】随着国民经济的不断发展，各行业用电需求的不断增加，有效地保证输电线路的安全运行起到了重要作用。

在架空输电线路中受自然威胁最严重的是风载荷的作用，在风载荷的作用下会出现架空线路塔倒塌以及线路舞动等情况。

为有效的解决并避免风载荷对输电线路的影响，需要在线路的设计中对风载荷做一个合理的计算，并在线路的建设中做好应用。

在风载荷的计算中由于各国、各地区、各标准规范的不同，需要我们对其做一个合理的分析设计，通过有效的比较做出最合理的规范。

【关键词】输电线路;风载荷;计算方法;比较一、前言在输电线路的建设中，输电线路杆塔是架空线路的重要组成结构，是保障线路安全的基础。

在输电杆塔受到的各种载荷中风载荷是其受到的最主要的载荷，也是对输电线路杆塔威胁最严重的载荷之一。

对输电线路杆塔所受到的风载荷进行细致地计算能清楚地对保障其安全运行有重要的作用。

输电线路杆塔所受到的风载荷随高度的不同受到的载荷威胁也会产生不同程度的影响，因此对风载荷的计算分析就至关重要。

对输电线路杆塔所受到的风载荷进行有效的计算，准确地计算风载荷对输电线路杆塔产生的作用能够在一定程度上提高输电线路建设的抗风强度，并且能够在很大范围内减少因风载荷对线路造成的经济损失。

通过对我国输电线路设计规范中的风载荷与国外的输电线路设计中的风载荷计算进行有针对性的比较能够充分地认识到我国输电线路中风载荷计算方法与其他国家输电线路中风载荷的计算方法存在的差距性问题，通过比较还能对我国的输电线路风载荷计算方法进行完善。

从而在设计初对输电线路进行有效规划保障。

二、风载荷与输电线路的利害关系在输电线路所受影响的自然灾害中，由风引起的输电线路的损坏是最严重的并且占绝大部分的因素。

因此，对风在输电线路的危害中是不能被疏忽的，还需引起足够的重视。

保证输电线路不受风载荷的影响，需要对所受载荷做一个严格的测算，从而提高输电线路的抗风能力，并且能有效减少因风载荷威胁产生的损失。

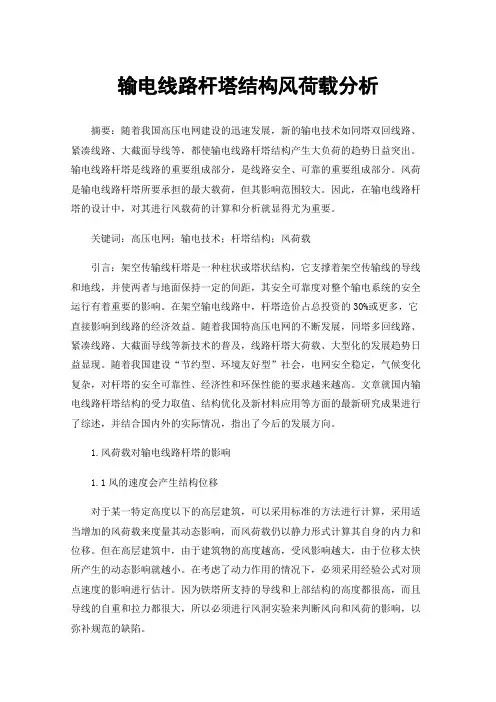

输电线路杆塔结构风荷载分析摘要：随着我国高压电网建设的迅速发展，新的输电技术如同塔双回线路、紧凑线路、大截面导线等，都使输电线路杆塔结构产生大负荷的趋势日益突出。

输电线路杆塔是线路的重要组成部分，是线路安全、可靠的重要组成部分。

风荷是输电线路杆塔所要承担的最大载荷，但其影响范围较大。

因此，在输电线路杆塔的设计中，对其进行风载荷的计算和分析就显得尤为重要。

关键词：高压电网；输电技术；杆塔结构；风荷载引言：架空传输线杆塔是一种柱状或塔状结构，它支撑着架空传输线的导线和地线，并使两者与地面保持一定的间距，其安全可靠度对整个输电系统的安全运行有着重要的影响。

在架空输电线路中，杆塔造价占总投资的30%或更多，它直接影响到线路的经济效益。

随着我国特高压电网的不断发展，同塔多回线路、紧凑线路、大截面导线等新技术的普及，线路杆塔大荷载、大型化的发展趋势日益显现。

随着我国建设“节约型、环境友好型”社会，电网安全稳定，气候变化复杂，对杆塔的安全可靠性、经济性和环保性能的要求越来越高。

文章就国内输电线路杆塔结构的受力取值、结构优化及新材料应用等方面的最新研究成果进行了综述，并结合国内外的实际情况，指出了今后的发展方向。

1.风荷载对输电线路杆塔的影响1.1风的速度会产生结构位移对于某一特定高度以下的高层建筑，可以采用标准的方法进行计算，采用适当增加的风荷载来度量其动态影响，而风荷载仍以静力形式计算其自身的内力和位移。

但在高层建筑中，由于建筑物的高度越高，受风影响越大，由于位移太快所产生的动态影响就越小。

在考虑了动力作用的情况下，必须采用经验公式对顶点速度的影响进行估计。

因为铁塔所支持的导线和上部结构的高度都很高，而且导线的自重和拉力都很大，所以必须进行风洞实验来判断风向和风荷的影响，以弥补规范的缺陷。

1.2风作用下输电线路杆塔的刚度影响在输电线路杆塔结构的设计中，应该考虑到在普通暴风雨影响下，杆塔也能正常工作。

这就是在结构的弹性和小位移条件下，风力可以发生不同的角度，例如-10到+10度。

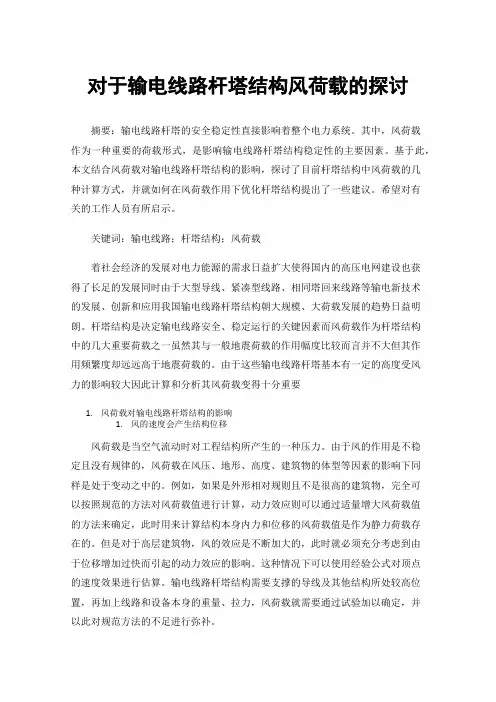

对于输电线路杆塔结构风荷载的探讨摘要：输电线路杆塔的安全稳定性直接影响着整个电力系统。

其中，风荷载作为一种重要的荷载形式，是影响输电线路杆塔结构稳定性的主要因素。

基于此，本文结合风荷载对输电线路杆塔结构的影响，探讨了目前杆塔结构中风荷载的几种计算方式，并就如何在风荷载作用下优化杆塔结构提出了一些建议。

希望对有关的工作人员有所启示。

关键词：输电线路；杆塔结构；风荷载着社会经济的发展对电力能源的需求日益扩大使得国内的高压电网建设也获得了长足的发展同时由于大型导线、紧凑型线路、相同塔回来线路等输电新技术的发展、创新和应用我国输电线路杆塔结构朝大规模、大荷载发展的趋势日益明朗。

杆塔结构是决定输电线路安全、稳定运行的关键因素而风荷载作为杆塔结构中的几大重要荷载之一虽然其与一般地震荷载的作用幅度比较而言并不大但其作用频繁度却远远高于地震荷载的。

由于这些输电线路杆塔基本有一定的高度受风力的影响较大因此计算和分析其风荷载变得十分重要1.风荷载对输电线路杆塔结构的影响1.风的速度会产生结构位移风荷载是当空气流动时对工程结构所产生的一种压力。

由于风的作用是不稳定且没有规律的，风荷载在风压、地形、高度、建筑物的体型等因素的影响下同样是处于变动之中的。

例如，如果是外形相对规则且不是很高的建筑物，完全可以按照规范的方法对风荷载值进行计算，动力效应则可以通过适量增大风荷载值的方法来确定，此时用来计算结构本身内力和位移的风荷载值是作为静力荷载存在的。

但是对于高层建筑物，风的效应是不断加大的，此时就必须充分考虑到由于位移增加过快而引起的动力效应的影响。

这种情况下可以使用经验公式对顶点的速度效果进行估算。

输电线路杆塔结构需要支撑的导线及其他结构所处较高位置，再加上线路和设备本身的重量、拉力，风荷载就需要通过试验加以确定，并以此对规范方法的不足进行弥补。

1.2风荷载对输电线路杆塔结构刚度的影响对于输电线路杆塔结构的设计，要求不仅能在正常天气环境中稳定运行，在一般风暴作用下也要能够维持正常运转。

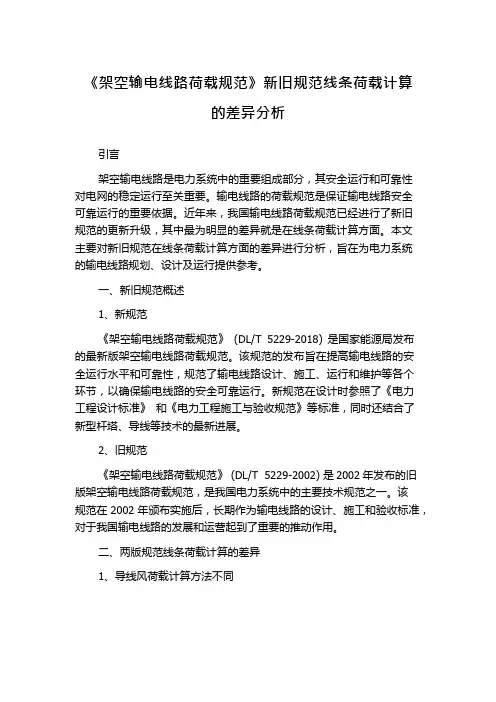

《架空输电线路荷载规范》新旧规范线条荷载计算的差异分析引言架空输电线路是电力系统中的重要组成部分，其安全运行和可靠性对电网的稳定运行至关重要。

输电线路的荷载规范是保证输电线路安全可靠运行的重要依据。

近年来，我国输电线路荷载规范已经进行了新旧规范的更新升级，其中最为明显的差异就是在线条荷载计算方面。

本文主要对新旧规范在线条荷载计算方面的差异进行分析，旨在为电力系统的输电线路规划、设计及运行提供参考。

一、新旧规范概述1、新规范《架空输电线路荷载规范》(DL/T 5229-2018) 是国家能源局发布的最新版架空输电线路荷载规范。

该规范的发布旨在提高输电线路的安全运行水平和可靠性，规范了输电线路设计、施工、运行和维护等各个环节，以确保输电线路的安全可靠运行。

新规范在设计时参照了《电力工程设计标准》和《电力工程施工与验收规范》等标准，同时还结合了新型杆塔、导线等技术的最新进展。

2、旧规范《架空输电线路荷载规范》(DL/T 5229-2002) 是2002 年发布的旧版架空输电线路荷载规范，是我国电力系统中的主要技术规范之一。

该规范在2002 年颁布实施后，长期作为输电线路的设计、施工和验收标准，对于我国输电线路的发展和运营起到了重要的推动作用。

二、两版规范线条荷载计算的差异1、导线风荷载计算方法不同新规范与旧规范在计算导线风荷载时的方法不同。

旧规范采用了按照气动筒模型计算的方法，而在新规范中，则增加了增量方程和吸收跳越方程两种计算方法。

2、冰荷载计算方式略有不同新规范针对中国南北不同地区的气候条件，以及不同类型的导线，制定了细化、具体的冰荷载计算系统，计算更加精准；而旧规范则采用更为简单的计算公式。

三、两版规范的优势和不足之处1、新规范的优势新规范在荷载计算方法、导线安装方式以及气象因素等方面进行了细致的解释和说明，使得线路设计更加精准，有效提高了输电线路的安全可靠性。

2、旧规范的不足之处旧规范虽然确立了我国输电线路的基本荷载，但是由于其强调线路的静态各向同性，无法考虑气象因素对线路的影响，以及导线的振动等因素，因此在实践中存在很多缺陷。

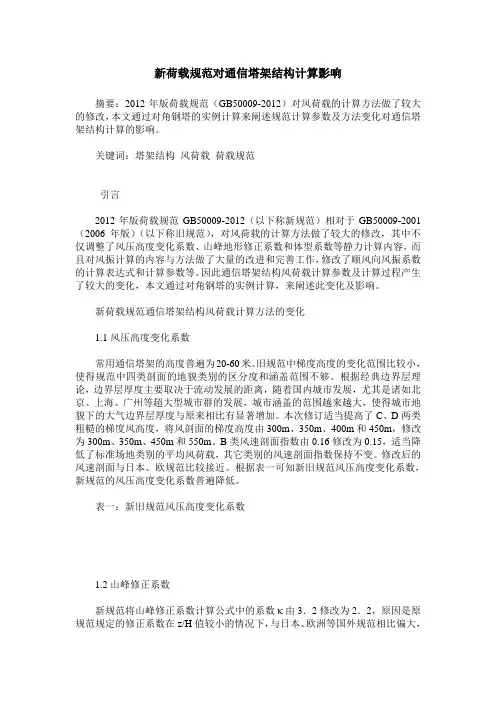

新荷载规范对通信塔架结构计算影响摘要：2012年版荷载规范（GB50009-2012）对风荷载的计算方法做了较大的修改，本文通过对角钢塔的实例计算来阐述规范计算参数及方法变化对通信塔架结构计算的影响。

关键词：塔架结构风荷载荷载规范引言2012年版荷载规范GB50009-2012（以下称新规范）相对于GB50009-2001（2006年版）（以下称旧规范），对风荷载的计算方法做了较大的修改，其中不仅调整了风压高度变化系数、山峰地形修正系数和体型系数等静力计算内容，而且对风振计算的内容与方法做了大量的改进和完善工作，修改了顺风向风振系数的计算表达式和计算参数等。

因此通信塔架结构风荷载计算参数及计算过程产生了较大的变化，本文通过对角钢塔的实例计算，来阐述此变化及影响。

新荷载规范通信塔架结构风荷载计算方法的变化1.1风压高度变化系数常用通信塔架的高度普遍为20-60米。

旧规范中梯度高度的变化范围比较小，使得规范中四类剖面的地貌类别的区分度和涵盖范围不够。

根据经典边界层理论，边界层厚度主要取决于流动发展的距离，随着国内城市发展，尤其是诸如北京、上海、广州等超大型城市群的发展，城市涵盖的范围越来越大，使得城市地貌下的大气边界层厚度与原来相比有显著增加。

本次修订适当提高了C、D两类粗糙的梯度风高度，将风剖面的梯度高度由300m、350m、400m和450m，修改为300m、350m、450m和550m。

B类风速剖面指数由0.16修改为0.15，适当降低了标准场地类别的平均风荷载，其它类别的风速剖面指数保持不变。

修改后的风速剖面与日本、欧规范比较接近。

根据表一可知新旧规范风压高度变化系数，新规范的风压高度变化系数普遍降低。

表一：新旧规范风压高度变化系数1.2山峰修正系数新规范将山峰修正系数计算公式中的系数κ由3．2修改为2．2，原因是原规范规定的修正系数在z/H值较小的情况下，与日本、欧洲等国外规范相比偏大，修正结果偏于保守。

浅析风荷载对输电线路杆塔的影响一、风荷载对输电线路杆塔的影响1、风具有不稳定和无规律性，风速的大小会产生物体位置的移动，风荷载是空气流动对工程结构所产生的压力。

风荷载不是固定不变的，它与基本风压、地形、地面粗糙度、距离地面高度，及建筑体型等诸因素有关。

对于外形规则、楼层不高的建筑物，我们可以通过规范找到确定的风荷载，对于高层的建筑物，风的效应会加大，这时需要考虑风对建筑物的影响，可以按照规范中的公式方法进行计算风荷载。

输电线路杆塔支撑的电线位置较高，风力较大，加之电线和设备本身的重量较大，所以需要试验来确定风荷载的作用。

2、风作用下输电线路杆塔的刚度影响在设计输电线路杆塔时，必须考虑到暴风对杆塔的影响、线路和杆塔自身的重量和杆塔所承受的上、下和水平方向的拉力，在风的作用下，杆塔可以有±10度的变化，在结构上可以有小的位移变化，但当风力过大，导致杆塔的加速度过大，很容易造成线路和杆塔的损坏，为了克服暴风对杆塔线路的破坏，需要在杆塔安装阻尼器或纵向结构来提高输电线路杆塔的刚度，保证输电线路的有效运行。

二、输电线路杆塔结构的风荷载杆塔的稳定是输电线路正常运行的重要保障。

输电线路的杆塔多处于地势空旷且较高地区，是一个高耸的建筑物，环境因素对风荷载的计算有重要影响，在输电线路塔杆的设计中，必须将环境因素考虑进去。

当前我国输电线路的建造荷载规范及设计并没有对本身所受的风荷载给出明确合理的计算规定。

输电线路的杆塔由于外力的拉力和自身的重力，会引起动力反应，杆塔本身是由多个自由度结构组成的，由于风是无规律，不规则的，风载产生的振动周期大概在30S-60S之间，时间持续几分钟或是更长时间，我们可以根据静力方法根据公式求取各个截面的内力。

三、输电线路杆塔结构风荷载的计算1、荷载系数荷载系数是用来调整线路的安全等级的，除我国规范外，其他三者都是通过调整线路设计风速的重现期得到荷载系数。

我国规范没有直接采用荷载系数的概念，与其相当的是结构重要性系数和计算设计值时的风荷载的荷载分项系数，这里把两者乘积作为荷载系数与其他3种规范进行比较。

架空输电线路荷载规范修编浅析赵 峥，薛春林，袁志磊(中国电力工程顾问集团华东电力设计院有限公司，上海 200001)摘要：DL/T 5551—2018《架空输电线路荷载规范》对既有规范的荷载设计部分进行了修订，其中线条风荷载和杆塔风振系数的计算方法与旧规范相比存在较大变化。

本文针对新规范的修订内容进行了提炼和总结，并对主要修编内容作了浅略解析，同时给出了风荷载设计方法修订后的影响，以期为新规范的顺利实施提供帮助。

关键词：架空输电线路荷载规范；修编浅析；档距折减系数；导地线阵风系数；杆塔风振系数中图分类号：TM7 文献标志码：Ａ 文章编号：1671-9913(2020)S1-0061-05Analysis on DL/T 5551—2018 Load Codefor the Design of Overhead Transmission LineZHAO Zheng, XUE Chun-lin, YUAN Zhi-lei(East China Electric Power Design Institute Co., Ltd. of CPECC, Shanghai 200001, China)Abstract: Load code for the design of overhead transmission line (DL/T 5551-2018) modifies the load design part of the existing specification. The calculation method of the wire wind load and the tower gust response coefficient is quite different from the old one. In order to make the implementation of the new code successful, this paper refines and summarizes the revised contents of the new code, and gives a brief analysis of the main revision content. At the same time, the impact of the revised wind load design method is given.Keywords: load code for the design of overhead transmission line; analysis on contents rivision; span reduction coefficient; wire gust factor; tower gust response coefficient* 收稿日期：2019-09-30第一作者简介：赵峥(1976- )，男，浙江绍兴人，高级工程师，从事输电线路结构设计工作。

输电塔结构风荷载简化计算研究摘要：输电塔是一种高耸结构，属于无限自由度体系。

在工程实际应用时，其有限元模型节点很多，会造成计算风振荷载的困难。

鉴于此，本文将输电塔无限自由度体系简化为多自由度体系，按照风振荷载理论的计算方法，对输电塔多自由度体系进行风振响应计算，从而验证了此方法简化的实用性。

关键词：输电塔结构；动力特性；风荷载；风振响应风荷载是结构的重要设计荷载，特别对于高耸结构（例如输电塔、电视塔、烟囱、石油化工塔等）、高层建筑结构和大跨度桥梁等，有时甚至起着决定性作用。

对输电塔结构进行风振响应分析，则首先要了解其动力特性。

输电塔的基本动力特性主要包括结构体系的自振频率以及各阶振型等；而上述基本动力特性也与诸多因素有关，比如结构体系的构成形式、结构体系的刚度等。

由于输电塔结构的高柔特性，且以风荷载为主，因此其水平振动振动动力特性具有决定作用。

本文主要先从理论上介绍塔体的自由振动方程及求解，然后以新疆百米风区输电塔为例，分析计算单塔结构的频率和振型，根据前几阶重要的动力特性，将塔体多自由度体系简化为多自由度体系，按照风振荷载计算理论，得到塔体重要的部位的响应和内力，以期能够得到对实际工程应用有益的结论。

对高层、高耸结构均可化为连续化杆件结构来处理，属于无限自由度体系。

当然也可将质量集中在楼层处看成多自由度结构体系。

由结构动力学知道，无限自由度体系与多自由度体系的动力特性是相同的，一种体系的公式可推广到另一种体系。

一、输电塔动力特性简化模型对于动力特性计算，只要把质量和刚度以及边界条件模拟正确就可以，和静力计算是不同的范畴。

像输电塔这样的高耸结构，在计算其动力响应时，只考虑一阶顺风向振动、一阶横风向振动、一阶扭转振动就可以满足工程需求。

输电塔的自由振动，其自振周期和振型通常都是按多自由度体系进行计算。

对于钢塔架，可将每一层塔柱、横杆、斜杆相应质量集中在一起，作为一个集中质点，简化成多自由度体系。

自立式格构塔架属于典型的空间杆件系统，由于主要研究塔线体系的水平向风振响应，且输电塔自重较轻，—效应并不明显，数值计算时可以不考虑塔架的几何非线性，而将输电塔视为线性结构进行计算。

输电线路设计规范中风荷载计算方法微探作者：党强斌来源：《中国科技纵横》2019年第19期摘要：当前电力行业发展中，各国有着不同的输电线路设计规范，通过对各自的风荷载计算公式与计算参数进行比较，得知我国现行规范设计中风荷载在数值上与其他国家的计算结果相似，但参数规定方面却有着一定的讨论价值。

基于此，本文以风荷载计算方法作为研究对象，结合输电线路的设计规范，阐述了具体的计算公式与各项系数。

关键词：输电线路;设计规范;风荷载;计算方法中图分类号：TU312.1 文献标识码：A 文章编号：1671-2064（2019）19-0173-020 引言高压输电线路属于风敏感结构，要求设备可以在风荷载作用下安全运行，这对输电线路设计中的风荷载计算提出了严格的要求。

有研究人员针对我国现行的GB50545-2012《110-750kV 架空输电线路设计技术规范》的风荷载进行研究。

经比较分析，我国输电线路风荷载对高度变化十分敏感，杆塔高度较低，风荷载与其他国家的计算结果更加接近;杆塔高度较高，计算结果较大。

随着规范的重新修订，输电线路风荷载计算结合参数的变化情况，影响了风荷载设计值。

1 输电线路设计规范中风荷载的计算公式分析本文在探究输电线路风荷载计算方式之前，选择了以下几个国家的输电线路设计规范，通过对比与分析探究相应的计算公式。

风荷载计算公式研究中涉及到以下国家与协会的设计规范：（1）我国GB50545-2010《110-750kV架空输电线路设计规范》。

杆塔风压公式为，线条风压为。

公式中W0为基本风压，分别为风压高度变化系数与体型系数，为风振系数，α和γ分别为风压不均匀系数与荷载系数。

（2）国际电工协会规范IEC60826-2003。

杆塔风压与线条风压公式分别为和。

其中C是体型系数，G为风振系数与高度变化系数，G1是档距折减系数，γ是荷载系数。

（3）美国输电线路设计规范ASCE74-2009。

杆塔风压与线条风压公式具体为和。

浅析输电线路设计规范中风载荷的计算方法作者：宋轶充来源：《中国科技纵横》2016年第16期【摘要】当前我国的社会经济正在飞速发展，无论是人民群众的日常生活还是企业单位的生产活动，对于电力的需求量变得越来越大。

为了满足这类需求，我国必须加大输电线路的建设力度。

而在输电线路建设以及之后使用的过程中，风载荷对其将会产生极大的影响，严重者甚至会使输电线路铁塔倾塌或者是线路崩断。

本文便将针对输电线路设计规范中风载荷的计算方法进行分析，希望能够提出一些意见与建议。

【关键词】输电线路设计计算风载荷由于输电线路往往跨距较长，即使每间隔固定距离变加设一个铁塔进行支撑，中间也会存在较长的架空线路。

由于架空线路彻底悬空，其一旦受到外界载荷往往会发生一定的形变，如果载荷强度过大，则有可能使输电线路的运行受到影响。

而在这些载荷之中，风载荷是最常见也是影响最大的一种。

因为在自然界中，风是无处不在的，风载荷对输电架空线路的作用难以避免，故而其已然成为了当下对输电线路运行安全威胁最为严重的一种载荷因素。

因此，为了能够将风载荷的影响降到最低，对于风载荷的相关数据分析计算显得尤为重要，只有确定了风载荷对输电线路的作用机理，并且以此为根据提高架空线路的抗风能力，才可以减少由于风载荷作用而造成的输电线路经济损失。

1 风载荷对输电线路的影响由于输电线路为了能够尽可能满足各个地区对于电力的需求，其输电路径往往是既定且无法改变的。

这也使得很多自然因素都可能对输电线路的运行安全产生一定的影响。

而在这其中，风载荷造成的危害是最为严重的。

首先，风与大雨降雪等气象问题、滑坡泥石流等地质灾害相比有着较大的区别，它可以无时无刻的存在，并且作用在输电线路上。

虽然微弱的风对于输电线路造成的影响非常小，但是长时间的风载荷施加同业可以对输电线路造成一定的损耗[1]。

这种损耗经过长时间累加，一旦遭遇其他外界诱因便可能使输电线路发生故障。

其次，自然界中的风并不是一成不变的，而不同强度的风对于输电线路的影响也有着本质上的差别。

新输电线路设计规范对杆塔设计的影响性分析发布时间：2023-03-06T03:29:12.293Z 来源：《工程管理前沿》2022年第20期作者：刘云锋[导读] 由于传统的架空输电线路规范已经无法满足我国的社会发展需求刘云锋新疆兵团勘测设计院（集团）有限责任公司，新疆石河子 832000摘要：由于传统的架空输电线路规范已经无法满足我国的社会发展需求，因此，有必要对输电线路设计规范进行调整。

通过对新输电线路设计规范对杆塔设计的影响进行研究、分析，为新输电线路设计规范提供依据，继而为优化杆塔设计提供便利。

本文简要分析了新输电线路的设计规范要点，重点强调了新旧规范荷载计算的差异性，并以新规范对杆塔设计的影响作为切入点，对杆塔校核分析及塔重和基础作用力两方面进行了分析，结合实例深入探讨新输电线路设计规范下的杆塔设计要点，希望能够给相关从业人员带来一定的启发。

关键词:输电线路;风荷载;新旧规范;杆塔中图分类号:TM75文献标识码：A引言2020年国家电网基建部发布了一系列电网工程设计建设的技术标准，为探讨新规范对杆塔的影响，首先对输电线路工程影响较大的如电气、荷载等设计规范进行了分析，阐述其修订要点;接着对原杆塔通用设计采用数理统计分析方法，给出新规范对杆塔的影响。

结果表明，本次输电线路相关规范的修订，对低电压等级的线路杆塔影响较大，无论是在电气间隙还是在杆塔承载力方面，原杆塔通用设计已不满足现行规范要求，在未来的基建工程中应引起高度重视。

1新输电线路的设计规范要点1.1架空输电线路荷载规范新输电线路设计规范主要是针对目前架空输电线路中的线条风荷载、杆塔风荷载等设计要点进行调整，以此提高我国的输电能力，满足社会经济发展的需要，使我国社会经济不断发展。

（1）线条风荷载。

与之前的输电线路设计规范相比，新输电线路设计规范引入了全新的计算理论，从而能够更好地计算出输电线路中的线条风荷载，为杆塔的优化设计打下良好的基础。

新规范对输电线路电气设计的影响
邢明;任美玲;蒋伟东;吴才亮
【期刊名称】《电力勘测设计》
【年(卷),期】2022()10
【摘要】近期国家能源局颁布了两本与输电线路电气设计相关的规范,两个新规范相对于老规范在风荷载计算做了较大调整,同时也增加了一系列用于风荷载计算的新计算系数,导致按照新规范计算出的结果与老规范计算出的结果不一致。

本文汇总两个规范中涉及到和电气计算相关新的计算系数,并对其进行归纳和浅析,同时通过计算对比分析出新老规范对导地线弧垂、摇摆角、挂点荷载的影响,提出在采用新规范开展电气设计工作时需要的注意事项。

【总页数】6页(P43-47)
【作者】邢明;任美玲;蒋伟东;吴才亮
【作者单位】佛山电力设计院
【正文语种】中文
【中图分类】TM726
【相关文献】
1.新旧输电线路荷载规范对风荷载计算结果影响的探讨
2.新旧输电线路荷载规范对风荷载计算结果影响的探讨
3.输电线路历年规程与新荷载规范风荷载对比
4.新输电线路设计规范对杆塔设计的影响性分析
5.《架空输电线路荷载规范》对500 kV 线路杆塔的影响分析
因版权原因，仅展示原文概要，查看原文内容请购买。

新规范对输电线路电气设计的影响摘要：输电线路的电气设计对整个电力系统的安全运行起着重要作用，有助于提高所有电力设施的传输和服务水平，从而更好地为电力用户提供服务。

因此，近年来，电力公司通过选择适当的技术，高度重视输电线路的设计和建造，并提高输电线路的安全性、可靠性和经济性。

特别是，最佳路线的选择必须考虑到电力工程的经济成本、建筑条件和相关的运输因素。

基于此，本文章对新规范对输电线路电气设计的影响进行探讨，以供相关从业人员参考。

关键词：新规范；输电线路；电气设计；影响引言输电线路主要是空中和有线的，电气设计的影响对环境很敏感，造成了线路建设方面的各种问题。

在扩大输电线路铺设范围的同时，应加强对输电线路电气设计问题和对策的研究，以便采取科学措施，确保输电线路设计的合理性和科学性，从而确保输电线路的稳定运行。

一、输电线路的特点输电线路由于供电电压高，而且有很强的临时通行能力，因此需要更严格的作业安全条件。

如果电路的任何位置受到损坏，将不可避免地会发生严重和危险的事故，不仅会造成经济损失，而且会造成生命损失。

在设计输电线路时，应强调整个线路的安全负荷能力，并从根本上确保输电线路的安全。

电力线通常建在高空，使工程更加复杂和危险。

因此，必须现实地设计输电线路，并采用有效的方法解决设计问题，以避免危险事故。

二、新规范对输电线路电气设计的影响新规范发布对电气计算影响主要体现3个方面：1.导地线弧垂。

2.摇摆角。

3.挂点荷载。

其中导地线弧垂、挂点荷载变化主要是由于新荷载规范引起的，摇摆角变化受新荷载规范和新电气规范共同影响，其主要原因是摇摆角计算在垂直档距换算时涉及导线张力计算，导线张力控制工况张力按照新荷载规范计算，非控制工况张力按照新电气规范计算，这样的规定也是新规范较老规范最大的改进，这样可保证导线张力无论是电气计算还是结构计算均能保持在同一控制条件下开展，与实际也更加吻合。

三、输电线路电气设计中存在的问题（一）输电线路的线路设计不够实际电力运输必须延伸到广大地区，空气中的电线代表电流的轨道。
