塔吊结构计算

塔吊附着验算计算书计算依据：1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20092、《钢结构设计规范》GB50017-2003一、塔机附着杆参数二、风荷载及附着参数附图如下:塔机附着立面图三、工作状态下附墙杆内力计算1、在平衡臂、起重臂高度处的风荷载标准值q kq k=0.8βzμzμsω0α0h=0.8×1.685×1.262×1.95×0.2×0.35×1.06=0.246kN/m2、扭矩组合标准值T k由风荷载产生的扭矩标准值T k2Tk2=1/2qkl12-1/2qkl22=1/2×0.246×602-1/2×0.246×15.22=414.382kN·m集中扭矩标准值（考虑两项可变荷载控制的组合系数取0.9）Tk =0.9(Tk1+ Tk2)=0.9×(454.63+414.382)=782.111kN·m3、附着支座反力计算计算简图剪力图得：R E=37.396kN在工作状态下，塔机起重臂位置的不确定性以及风向的随机性，在计算支座7处锚固环截面内力时需考虑塔身承受双向的风荷载和倾覆力矩及扭矩。

4、附墙杆内力计算支座7处锚固环的截面扭矩T k（考虑塔机产生的扭矩由支座7处的附墙杆承担）,水平内力Nw =20.5RE=52.886kN。

计算简图：塔机附着示意图塔机附着平面图α1=arctan(b1/a1)=52.231°α2=arctan(b2/a2)=41.918°α3=arctan(b3/a3)=54.924°β1=arctan((b1+c/2)/(a1+c/2))=50.816°β2=arctan((b2+c/2)/(a2-c/2))=53.662°β3=arctan((b3+c/2)/(a3+c/2))=52.93°各杆件轴力计算：ΣM O=0T1×sin(α1-β1)×(b1+c/2)/sinβ1+T2×sin(α2-β2)×(b2+c/2)/sinβ2-T3×sin(α3-β3)×(b3+c/2)/sin β3+T k=0ΣM h=0T2×sinα2×c+T3×sinα3×c+N w×cosθ×c/2-N w×sinθ×c/2-T k=0ΣM g=0T1×sinα1×c-N w×sinθ×c/2-N w×cosθ×c/2+T k=0（1）θ由0～360°循环，当T k按图上方向设置时求解各杆最大轴拉力和轴压力：最大轴拉力T1=0kN，T2=539.578kN，T3=153.24kN最大轴压力T1=596.925kN，T2=0kN，T3=0kN（2）θ由0～360°循环，当T k按图上反方向设置时求解各杆最大轴拉力和轴压力：最大轴拉力T1=596.925kN，T2=0kN，T3=0kN最大轴压力T1=0kN，T2=539.578kN，T3=153.24kN四、非工作状态下附墙杆内力计算此工况下塔机回转机构的制动器完全松开，起重臂能随风转动，故不计风荷载产生的扭转力矩。

ST6015塔吊基础设计计算书一、设计依据《建筑结构荷载规范》GB50009-2001 《塔式起重机设计规范》GB/T13752-92《建筑地基基础设计规范》GB50007-2011 《建筑桩基技术规范》 JGJ94-2008《混凝土结构设计规范》GB50010-2010二、基本参数塔吊型号：ST6015 基桩类型：预应力管桩垂直力：903 kN桩径(d): 400 mm水平力：157 kN基桩长度：29 m倾覆力矩：4650 kNm基桩中心距（S）: 3.6m塔身宽度：2.0 m桩钢筋等级：Ⅱ 级钢承台宽度（B）：4.5 m桩砼强度等级：C30承台高度（h）：1.35 m地下水位深度: 0 m承台钢筋等级：C级钢砼保护层厚度: 50 mm承台砼强度等级：C35 承台覆土深度：0.0 m三、土层力学参数四、塔吊基桩承载力验算1.计算简图：图中：k F 塔吊作用于基础上的垂直力标准值（kN ）； ok M 塔吊作用于基础上的倾覆力矩标准值（kNm ）； k H 塔吊作用于基础上的水平力标准值（kN ）； k G 承台自重及其上覆土自重标准值（kN ）； S 基桩中心距（m ）； B 承台宽度（m ）； h 承台高度（m ）。

2.荷载计算：取地基土容重为163/kN m ，则 承台自重及上覆土自重标准值：k G =4.5×4.5×(1.35×25+0×16)= 683.4kN作用于承台基础底的弯矩：0k k k M M H h =+⋅ = 4650 + 157×1.35= 4862.0kNm3.基桩顶作用效应计算：(绕Z 轴)i x = 0.52S ⋅=0.5×2×3.6 = 2.545 m垂直力（轴心受压）：k kF G N n+== =396.6 kN垂直力（偏心受压）：2k k k iiF G M x N n x +=±∑=±max N = 1351.8kN min N = -558.6kN水平力：H ik= H k /n=157/4=39.25kN 4.桩基竖向承载力验算（1）单桩竖向极限承载力标准值计算A p=π(d2²-d1²)/4 =3.14×(0.40²-0.22²)/4=0.087㎡ Q sk=u ∑q sikL i=3.14×0.40×1046.5=1314.4kN Q pk=qpkA p=3500×0.087=304.5kN Q uk ＝Qsk+Qpk=1314.4+304.5=1618.9kNR a=1/KQ uk=1/2×1618.9=809.5kN （2）桩基竖向承载力计算 1) 轴心竖向力作用下N k=329.85kN<R a=809.5kN ，竖向承载力满足要求。

塔吊矩形板式桩基础计算书一、塔机属性塔机型号QTZ80（浙江建机）(m) 40塔机独立状态的最大起吊高度H塔机独立状态的计算高度H(m) 45塔身桁架结构方钢管塔身桁架结构宽度B(m) 1.6二、塔机荷载塔机竖向荷载简图1、塔机自身荷载标准值塔身自重G(kN) 251(kN) 62.2 起重臂自重G1起重臂重心至塔身中心距离R(m) 23.4G1小车和吊钩自重G(kN) 3.82k三、桩顶作用效应计算矩形桩式基础布置图承台及其上土的自重荷载标准值：Gk =bl(hγc+h'γ')=5×5×(1.25×25+0×19)=781.25kN承台及其上土的自重荷载设计值：G=1.2Gk=1.2×781.25=937.5kN桩对角线距离：L=(ab 2+al2)0.5=(32+32)0.5=4.24m1、荷载效应标准组合轴心竖向力作用下：Qk =(Fk+Gk)/n=(490.2+781.25)/4=317.86kN荷载效应标准组合偏心竖向力作用下：Qkmax =(Fk+Gk)/n+(Mk+FVkh)/L=(490.2+781.25)/4+(1067.6+65.95×1.25)/4.24=588.93kNQkmin =(Fk+Gk)/n-(Mk+FVkh)/L=(490.2+781.25)/4-(1067.6+65.95×1.25)/4.24=46.8kN 2、荷载效应基本组合荷载效应基本组合偏心竖向力作用下：Qmax =(F+G)/n+(M+Fvh)/L=(588.24+937.5)/4+(1577.89+92.33×1.25)/4.24=780.55kNQmin =(F+G)/n-(M+Fvh)/L=(588.24+937.5)/4-(1577.89+92.33×1.25)/4.24=-17.68kN 四、桩承载力验算桩身周长：u=πd=3.14×0.4=1.26m桩端面积：Ap=πd2/4=3.14×0.42/4=0.13m2Ra =uΣqsia·li+qpa·Ap=1.26×(0.46×15+2.04×15+1.41×15+4.77×25+9.04×50+0.28×70)+2200×0.1 3=1092.65kNQk =317.86kN≤Ra=1092.65kNQkmax =588.93kN≤1.2Ra=1.2×1092.65=1311.18kN满足要求！2、桩基竖向抗拔承载力计算Q kmin=46.8kN≥0不需要进行桩基竖向抗拔承载力计算！3、桩身承载力计算纵向预应力钢筋截面面积：A ps=nπd2/4=11×3.14×10.72/4=989mm2 (1)、轴心受压桩桩身承载力荷载效应基本组合下的桩顶轴向压力设计值：Q=Qmax=780.55kN 桩身结构竖向承载力设计值：R=2700kN满足要求！(2)、轴心受拔桩桩身承载力Qkmin=46.8kN≥0不需要进行轴心受拔桩桩身承载力计算！五、承台计算承台有效高度：h0=1250-50-20/2=1190mmM=(Qmax +Qmin)L/2=(780.55+(-17.68))×4.24/2=1618.29kN·mX方向：Mx =Mab/L=1618.29×3/4.24=1144.3kN·mY方向：My =Mal/L=1618.29×3/4.24=1144.3kN·m。

天然基础计算书123工程；工程建设地点：；属于结构；地上0层；地下0层；建筑高度：0m；标准层层高：0m ；总建筑面积：0平方米；总工期：0天;本工程由投资建设,设计,地质勘察,监理,组织施工；由担任项目经理,担任技术负责人;本计算书主要依据施工图纸及以下规范及参考文献编制：塔式起重机设计规范GB/T13752-1992、地基基础设计规范GB50007-2002、建筑结构荷载规范GB50009-2001、建筑安全检查标准JGJ59-99、混凝土结构设计规范GB50010-2002等编制;一、参数信息塔吊型号：QTZ50, 塔吊起升高度H：32.00m,塔身宽度B：1.6m, 基础埋深d：4.45m,自重G：357.7kN, 基础承台厚度hc：1.35m,最大起重荷载Q：50kN, 基础承台宽度Bc：5.50m,混凝土强度等级：C35, 钢筋级别：HRB335,基础底面配筋直径：18mm地基承载力特征值fak：140kPa,基础宽度修正系数ηb ：0.15, 基础埋深修正系数ηd：1.4,基础底面以下土重度γ：20kN/m3, 基础底面以上土加权平均重度γm：20kN/m3;二、塔吊对交叉梁中心作用力的计算1、塔吊竖向力计算塔吊自重：G=357.7kN；塔吊最大起重荷载：Q=50kN；作用于塔吊的竖向力：Fk＝G＋Q＝357.7＋50＝407.7kN；2、塔吊弯矩计算风荷载对塔吊基础产生的弯矩计算：Mkmax＝1335kN·m；三、塔吊抗倾覆稳定验算基础抗倾覆稳定性按下式计算：e＝Mk /Fk+Gk≤Bc/3式中 e──偏心距,即地面反力的合力至基础中心的距离；Mk──作用在基础上的弯矩；Fk──作用在基础上的垂直载荷；Gk ──混凝土基础重力,Gk＝25×5.5×5.5×1.35=1020.938kN；Bc──为基础的底面宽度；计算得：e=1335/407.7+1020.938=0.934m < 5.5/3=1.833m；基础抗倾覆稳定性满足要求四、地基承载力验算依据建筑地基基础设计规范GB50007-2002第5.2条承载力计算; 计算简图:混凝土基础抗倾翻稳定性计算：e=0.934m > 5.5/6=0.917m地面压应力计算：P k ＝Fk+Gk/AP kmax ＝2×Fk＋Gk/3×a×Bc式中 Fk──作用在基础上的垂直载荷；Gk──混凝土基础重力；a──合力作用点至基础底面最大压力边缘距离m,按下式计算：a＝Bc/20.5－Mk /Fk＋Gk＝5.5/20.5-1335/407.7+1020.938=2.955m;Bc──基础底面的宽度,取Bc=5.5m；不考虑附着基础设计值：Pk＝407.7＋1020.938/5.52＝47.228kPaPkmax=2×407.7+1020.938/3×2.955×5.5= 58.609kPa；计算公式如下:fa = fak+ηbγb-3+ηdγmd-0.5fa--修正后的地基承载力特征值kN/m2；fak2；ηb 、ηd--基础宽度和埋深的地基承载力修正系数；γ--基础底面以上土的重度,地下水位以下取浮重度,取20.000kN/m3；b--基础底面宽度m,当基宽小于3m按3m取值,大于6m按6m取值,取5.500m；γm--基础底面以上土的加权平均重度,地下水位以下取浮重度,取20.000kN/m3；d--基础埋置深度m 取4.450m；解得地基承载力设计值：fa=258.100kPa；实际计算取的地基承载力设计值为:fa=258.100kPa；地基承载力特征值fa 大于压力标准值Pk=47.228kPa,满足要求地基承载力特征值1.2×fa 大于偏心矩较大时的压力标准值Pkmax=58.609kPa,满足要求五、基础受冲切承载力验算验算公式如下:F1≤ 0.7βhpftamho式中βhp --受冲切承载力截面高度影响系数,当h不大于800mm时,βhp取1.0.当h大于等于2000mm时,βhp 取0.9,其间按线性内插法取用；取βhp=0.95；ft --混凝土轴心抗拉强度设计值；取 ft=1.57MPa；ho --基础冲切破坏锥体的有效高度；取 ho=1.30m；am --冲切破坏锥体最不利一侧计算长度；am=at+ab/2；am=1.60+1.60 +2×1.30/2=2.90m；at--冲切破坏锥体最不利一侧斜截面的上边长,当计算柱与基础交接处的受冲切承载力时,取柱宽即塔身宽度；取at＝1.6m；ab--冲切破坏锥体最不利一侧斜截面在基础底面积范围内的下边长,当冲切破坏锥体的底面落在基础底面以内,计算柱与基础交接处的受冲切承载力时,取柱宽加两倍基础有效高度；ab=1.60 +2×1.30=4.20；Pj--扣除基础自重后相应于荷载效应基本组合时的地基土单位面积净反力,对偏心受压基础可取基础边缘处最大地基土单位面积净反力；取 Pj=70.33kPa；Al --冲切验算时取用的部分基底面积；Al=5.50×5.50-4.20/2=3.57m2Fl --相应于荷载效应基本组合时作用在Al上的地基土净反力设计值;Fl=PjAl；Fl=70.33×3.57=251.43kN;允许冲切力：0.7×0.95×1.57×2900.00×1300.00=3936068.50N=3936.07kN >Fl= 251.43kN；实际冲切力不大于允许冲切力设计值,所以能满足要求六、承台配筋计算1.抗弯计算M I =a122l+a'Pmax+P-2G/A+Pmax-Pl/12式中：MI--任意截面I-I处相应于荷载效应基本组合时的弯矩设计值；a1 --任意截面I-I至基底边缘最大反力处的距离；取a1=Bc-B/2＝5.50-1.60/2=1.95m；Pmax--相应于荷载效应基本组合时的基础底面边缘最大地基反力设计值,取70.33kN/m2；P --相应于荷载效应基本组合时在任意截面I-I处基础底面地基反力设计值,P＝Pmax ×3×a－al/3×a＝70.33×3×1.6-1.95/3×1.6=41.759kPa；G --考虑荷载分项系数的基础自重,取G=1.35×25×Bc×Bc×hc=1.35×25×5.50×5.50×1.35=1378.27kN/m2；l --基础宽度,取l=5.50m；a --塔身宽度,取a=1.60m；a' --截面I - I在基底的投影长度, 取a'=1.60m;经过计算得MI=1.952×2×5.50+1.60×70.33+41.76-2×1378.27/5.502+70.33-41.76×5.50/12=133.50kN·m;2.配筋面积计算αs = M/α1fcbh2ζ = 1-1-2αs1/2γs= 1-ζ/2As = M/γshfy式中,αl --当混凝土强度不超过C50时, α1取为1.0,当混凝土强度等级为C80时,取为0.94,期间按线性内插法确定,取αl=1.00；fc --混凝土抗压强度设计值,查表得fc=16.70kN/m2；ho --承台的计算高度,ho=1.30m;经过计算得：αs=133.50×106/1.00×16.70×5.50×103×1.30×1032=0.001；ξ=1-1-2×0.0010.5=0.001；γs=1-0.001/2=1.000；As=133.50×106/1.000×1.30×103×300.00=342.46mm2;由于最小配筋率为0.15%,所以最小配筋面积为:5500.00×1350.00×0.15%=11137.50mm2;故取 As=11137.50mm2;建议配筋值：HRB335钢筋,18120mm;承台底面单向根数44根;实际配筋值11198 mm2;。

塔吊桩基础的计算书一. 参数信息塔吊型号: QTZ7030 自重(包括压重):F1=970.00kN 最大起重荷载: F2=120.00kN塔吊倾覆力距: M=2860.00kN.m 塔吊起重高度: H=141.00m 塔身宽度: B=2.00m桩混凝土等级: C35 承台混凝土等级:C35 保护层厚度: 50mm矩形承台边长: 5.00m 承台厚度: Hc=1.500m 承台箍筋间距: S=200mm承台钢筋级别: Ⅱ级承台预埋件埋深:h=1.00m 承台顶面埋深: D=0.000m桩直径: d=0.800m 桩间距: a=3.400m 桩钢筋级别: Ⅱ级桩入土深度: 20.00 桩型与工艺: 泥浆护壁钻(冲)孔灌注桩二. 塔吊基础承台顶面的竖向力与弯矩计算1. 塔吊自重(包括压重)F1=970.000kN2. 塔吊最大起重荷载F2=120.000kN作用于桩基承台顶面的竖向力 F=F1+F2=1090.000kN塔吊的倾覆力矩 M=1.4×2860.000=4004.000kN.m三. 矩形承台弯矩的计算计算简图：图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。

1. 桩顶竖向力的计算(依据《建筑桩基础技术规范》JGJ94-2008的第5.1.1条)其中 n──单桩个数，n=4；F k──作用于承台顶面的竖向力，F k=1090.000kN；G k──桩基承台和承台上土自重标准值，G k=25.0×Bc×Bc×Hc+20.0×Bc×Bc×D=937.500kN；M xk,M yk──荷载效应标准组合下，作用于承台底面，绕通过桩群形心的x、y 轴的力矩x i,y i──单桩相对承台中心轴的XY方向距离(m)；N ik──荷载效应标准组合偏心竖向力作用下，第i基桩或复合基桩的竖向力(kN)。

经计算得到:桩顶竖向力设计值:最大压力：N=1.2×(1090.000+937.500)/4+4004.000×(3.400×1.414/2)/[2×(3.400×1.414/2)2]=1441.098kN最大拔力：N=(1090.000+937.500)/4-4004.000×(3.400×1.414/2)/[2×(3.400×1.414/2)2]=-325.973kN桩顶竖向力标准值:最大压力：N=(1090.000+937.500)/4+2860.000×(3.400×1.414/2)/[2×(3.400×1.414/2)2]=1101.766kN最大拔力：N=(1090.000+937.500)/4-4004.000×(3.400×1.414/2)/[2×(3.400×1.414/2)2]=-88.016kN2. 矩形承台弯矩的计算(依据《建筑桩基础技术规范》JGJ94-2008的第5.9.2条)其中 M x,M y──分别为绕X轴和绕Y轴方向计算截面处的弯矩设计值(kN.m)；x i,y i──垂直Y轴和X轴方向自桩轴线到相应计算截面的距离(m)；N i──在荷载效应基本组合下的第i基桩净反力，N i=N i-G/n。

中国江西国际(肯尼亚)有限公司MURUNYDAM塔吊天然基础的计算书计算:孙国俊15MURUNYDAM塔吊天然基础的计算书依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)。

一. 参数信息二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值F k1=245kN2) 基础以及覆土自重标准值G k=8×8×2×25=3200kN承台受浮力：F lk=8×8×2.00×10=1280kN3) 起重荷载标准值F qk=60kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2)=0.8×0.7×1.95×1.54×0.2=0.34kN/m2=1.2×0.34×0.35×2.5=0.35kN/mb. 塔机所受风荷载水平合力标准值F vk =qsk×H=0.35×37=13.07kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×13.07×37=241.73kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.30kN/m2)=0.8×0.7×1.95×1.54×0.3=0.50kN/m2=1.2×0.50×0.35×2.5=0.53kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.53×37=19.60kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×19.60×37=362.60kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值M k=-200+0.9×(600+241.73)=557.56kN.m非工作状态下，标准组合的倾覆力矩标准值M k=-200+362.60=162.60kN.m三. 地基承载力计算依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)第4.1.3条承载力计算。

矩形板式基础计算书计算依据：1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20092、《混凝土结构设计规范》GB50010-20103、《建筑地基基础设计规范》GB50007-2011一、塔机属性塔机竖向荷载简图1、塔机自身荷载标准值k基础布置图Gk =blhγc=5.5×5.5×1.4×25=1058.75kN基础及其上土的自重荷载设计值：G=1.2Gk=1.2×1058.75=1270.5kN 荷载效应标准组合时，平行基础边长方向受力：Mk ''=G1RG1+G2RQmax-G3RG3-G4RG4+0.9×(M2+0.5FvkH/1.2)=57.9×28+4.2×12.97-29.11×6.3-152.3×12.5+0.9×(800+0.5×18.927×43/1.2)=613.729kN·mFvk ''=Fvk/1.2=18.927/1.2=15.772kN荷载效应基本组合时，平行基础边长方向受力：M''=1.2×(G1RG1+G2RQmax-G3RG3-G4RG4)+1.4×0.9×(M2+0.5FvkH/1.2)=1.2×(57.9×28+4.2×12.97-29.11×6.3-152.3×12.5)+1.4×0.9×(800+0.5×18.927×43/1.2)=941.514kN·mFv ''=Fv/1.2=26.498/1.2=22.081kN基础长宽比：l/b=5.5/5.5=1≤1.1，基础计算形式为方形基础。

Wx=lb2/6=5.5×5.52/6=27.729m3Wy=bl2/6=5.5×5.52/6=27.729m3相应于荷载效应标准组合时，同时作用于基础X、Y方向的倾覆力矩：Mkx =Mkb/(b2+l2)0.5=834.167×5.5/(5.52+5.52)0.5=589.845kN·mMky =Mkl/(b2+l2)0.5=834.167×5.5/(5.52+5.52)0.5=589.845kN·m1、偏心距验算相应于荷载效应标准组合时，基础边缘的最小压力值：Pkmin =(Fk+Gk)/A-Mkx/Wx-Mky/Wy=(521.1+1058.75)/30.25-589.845/27.729-589.845/27.729=9.683kPa≥0 偏心荷载合力作用点在核心区内。

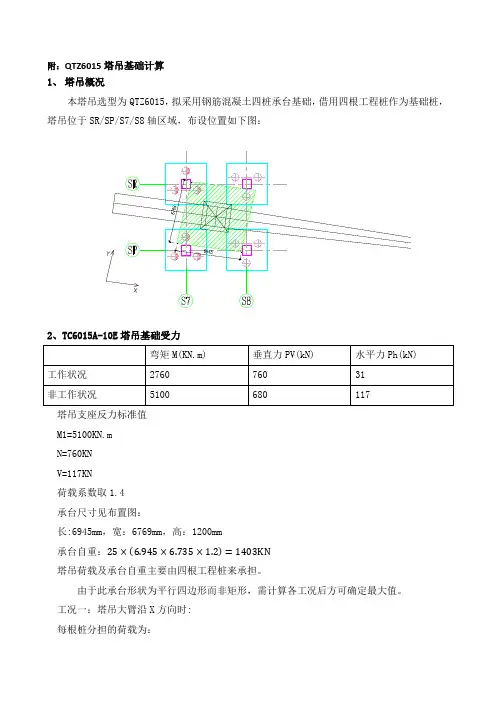

附：QTZ6015塔吊基础计算1、塔吊概况本塔吊选型为QTZ6015，拟采用钢筋混凝土四桩承台基础，借用四根工程桩作为基础桩，塔吊位于SR/SP/S7/S8轴区域，布设位置如下图：2、TC6015A-10E塔吊基础受力塔吊支座反力标准值M1=5100KN.mN=760KNV=117KN荷载系数取1.4承台尺寸见布置图：长:6945mm，宽：6769mm，高：1200mm承台自重：25×(6.945×6.735×1.2)=1403KN塔吊荷载及承台自重主要由四根工程桩来承担。

由于此承台形状为平行四边形而非矩形，需计算各工况后方可确定最大值。

工况一：塔吊大臂沿X方向时:每根桩分担的荷载为：压力\拉力：1.2×14034⁄+1.4×7604⁄±1.4×(5100+117×1.2)(5.315×2)⁄={1377.1KN−3.3 KN工况二：塔吊大臂平行于Y 方向时: 每根桩分担的荷载为：压力\拉力：1.2×14034⁄+1.4×7604⁄±1.4×(5100+117×1.2)(5.163×2)⁄={1397.4KN −23.6 KN工况三：塔吊大臂平行于长斜边时: 每根桩分担的荷载为：压力\拉力：1.2×14034⁄+1.4×7604⁄±1.4×(5100+117×1.2)7.805⁄={1626.9KN−253.1 KN压力: 1.2×14034⁄+1.4×7604⁄=686.9KN 工况四：塔吊大臂平行于短斜边时: 每根桩分担的荷载为：压力\拉力：1.2×14034⁄+1.4×7604⁄±1.4×(5100+117×1.2)7.036⁄={1729.6KN−355.8 KN压力: 1.2×14034⁄+1.4×7604⁄=686.9KN 综合以上分析桩分担的最大荷载为： 压力: F1=1729.6 KN 拉力: F2=−355.8 KN 3、塔吊承台受力计算3.1承台受弯计算板式承台抗弯计算的主要问题是确定外荷载引起的弯矩，在确定弯矩后，即可按《混凝土结构设计规范》（GB50010-2010）计算承台的配筋。

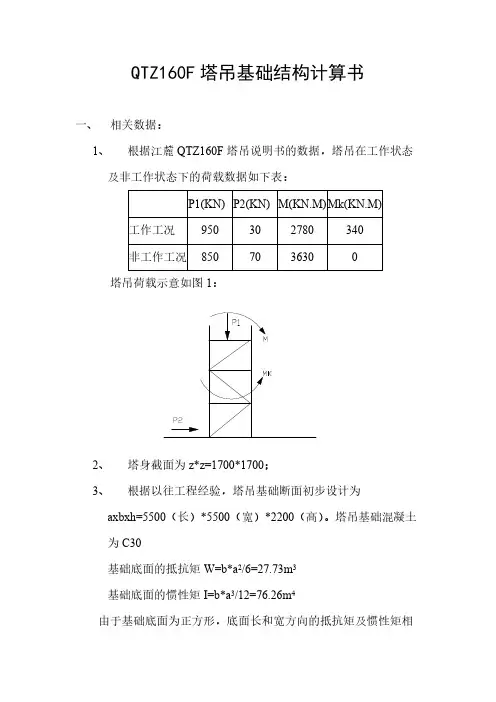

QTZ160F塔吊基础结构计算书一、相关数据：1、根据江麓QTZ160F塔吊说明书的数据，塔吊在工作状态及非工作状态下的荷载数据如下表：　P1(KN)P2(KN)M(KN.M)Mk(KN.M)工作工况950302780340非工作工况8507036300塔吊荷载示意如图1：3、根据以往工程经验，塔吊基础断面初步设计为axbxh=5500（长）*5500（宽）*2200（高）。

塔吊基础混凝土为C30基础底面的抵抗矩W=b*a2/6=27.73m3基础底面的惯性矩I=b*a3/12=76.26m4由于基础底面为正方形，底面长和宽方向的抵抗矩及惯性矩相等。

二、承载力验算(1)根据本项目岩土工程勘察报告，塔吊基础处的地基承载力特征值f ak=230Kpa,按GB50007-2002《建筑地基基础设计规范》第5.2.4规定，地基承载力应按下式修正：f a=f ak+ηbγ(b-3)+ηdγm(d-0.5)考虑到塔吊刚投入使用时，四周为待施工的空承台砖模，所以从安全角度考虑，地基承载力特征值仅作宽度修正，不作埋深的修正f a=f ak+ηbγ(b-3)=230+0.3*20*(5.5-3)=243.8Kpa(2)工作状态下承载力验算：M k=M+P2*h-Mk=2780+30*2.2-340=2506(KN*M)F K=P1=950(KN)G K=25*5.5*5.5*2.2=1663.8(KN)F K +G K =950+1663.8=2613.8（KN）基底平均压力p k=(F k+G k)/A=2613.8/(5.5*5.5)=86.41Kpa< f a=243.8 Kpa偏心距e=M k/（F k+G k）=2506/2613.8=0.96>b/6=5.5/6=(0.92)p kmax=(F k+G k)/A+ M k/W=2613.8/5.5x5.5+2506/27.73=86.41+90.38=176.8<1.2 f a (286Kpa)所以在工作状态下，基础底面的压力符合要求。

一.参数信息1. 塔吊参数：塔吊型号: QTZ80塔身宽度B=1.7m，未采用附着装置前，基础受力为最大，有关资料如下表：工况塔机垂直力F v（kN）水平力F h（kN）倾覆力矩M（kN﹒m）工作状态663.4 38.36 1286.59非工作状态603.4 98.2 2546.642. 承台参数：承台厚度：h=1.25m承台宽度：b=3m混凝土强度等级: C30承台主筋：双层双向20﹫150承台箍筋：10﹫200mm保护层厚度：25mm3. 桩参数：桩型：泥浆护壁钻(冲)孔灌注桩桩间距：a=1.7m桩直径：0.8m桩混凝土强度：C30桩身配筋：1216保护层厚度：100mm桩入土深度:38.26m4. 荷载参数：钢筋自重 1kN/m3；混凝土自重 24kN/m3；5. 地质参数：序号土名称土厚度(m) 土侧阻力特征值(kPa) 土端阻力特征值(kPa)1 3淤泥 5.16 6 02 4-2粉质粘土夹粉土 3.8 18 03 6粘土 13.7 30 04 7粉质粘土 6.2 25 05 7-夹含砾粉砂 5.3 32 06 8-1粉砂 1.3 31 07 8-2圆砾 1.6 55 08 10-1全风化粉砂质泥岩 1.2 42 09 10-3中风化粉砂质泥岩 1 0.9 14006. 塔吊计算简图二.工作状态时验算1. 塔吊承台设计验算1) 承台截面主筋验算A. 矩形承台弯矩的计算(依据《建筑桩基技术规范》JGJ94-94)ii x y N m ∑=11 II y X N m ∑=11其 中恒载分项系数取1.2，活载分项系数取1.4；Mx1,My1---计算截面处XY 方向的弯矩设计值（KN.m ）； xi,yi----单桩相对承台中心轴的XY 方向距离（m ）； Ni1-----扣除承台自重的单桩桩顶竖向力设计值(KN)。

N=1.2×663.4/4+(1.4×1286.59+1.4×38.36×1.25)×(1.7/2)/[4×(1.7/2)2]=748.54kN经计算得到弯矩设计值:Mx1=My1=2×748.54×(1.7/2-1.7/2)=0kN.mB. 承台截面主筋的计算a 依据《混凝土结构设计规范》(GB50010-2002)受弯构件承载力计算。

QTZ6013桩基础计算书一、计算依据1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20092、《混凝土结构设计规范》GB50010-20103、《建筑地基基础设计规范》GB50007-20114、《建筑结构荷载规范》GB50009-2012二、参数信息三、桩顶作用效应计算（图1）承台配筋图（图2）暗梁配筋图（图3）桩配筋图（图4）基础布置图承台及其上土的自重荷载标准值：Gk=bl(hγc+h'γ')=6.45×6.45×(1.7×25+0×19)=1768.106kN承台及其上土的自重荷载设计值：G=1.35Gk=1.35×1768.106=2386.943kN桩对角线距离：L=(ab2+al2)0.5=(3.52+3.52)0.5=4.95m1、荷载效应标准组合轴心竖向力作用下：Qk=(Gk1+Gk)/n=(779.3+1768.106)/4=636.852kN荷载效应标准组合偏心竖向力作用下：Q kmax=(Gk1+G k)/n+(M k+F Vk h)/L=(779.3+1768.106)/4+(2766+40.2×1.7)/4.95=1209 .475KNQ kmin=(Gk1+G k)/n-(M k+F Vk h)/L=(779.3+1768.106)/4-(2766+40.2×1.7)/4.95=64.22 8KN2、荷载效应基本组合荷载效应基本组合偏心竖向力作用下：Q max=(Fk+G)/n+(M+F v h)/L=(795.3+2386.943)/4+(1.35×2766+40.2×1.35×1.7)/4.95 =1568.602kNQ min=(Fk+G)/n-(M+F v h)/L=(795.3+2386.943)/4-(1.35×2766+40.2×1.35×1.7)/4.95=22.52kN四、桩承载力验算1、桩基竖向抗压承载力计算桩身周长：u=πd=3.14159×0.6=1.885m桩端面积：A p=πd2/4=3.14159×0.6×0.6/4=0.283m2承载力计算深度：min(b/2,5)=3.225m承台底净面积：A c=(bl-nA p)/n=(6.45×6.45-4×0.283)/4=10.118m2复合桩基竖向承载力特征值：R a=ψuΣq sia·l i+q pa·A p+ηc f ak A c=1×1.885×1803.48+1703.249×0.283+0.1×10.118×130. 06=4012.652kNQ k=636.852kN≤R a=4012.652kNQ kmax=1209.475kN≤1.2R a=1.2×4012.652=4815.182kN满足要求2、桩基竖向抗拔承载力计算Q kmin= 64.228KN≥0 kN满足要求不需要进行桩基竖向抗拔承载力计算！3、桩身承载力计算纵向普通钢筋截面面积：A s=m1πd2/4=8×3.14159×18/1000×18/1000/4=0.002m2(1)、轴心受压桩桩身承载力荷载效应基本组合下的桩顶轴向压力设计值：Q=Q max=1568.602kN桩身结构竖向承载力设计值：R=1600kNQ=1568.602kN<=R=1600kN满足要求(2)、轴心受拔桩桩身承载力Q kmin=64.228kN≥0 kN满足要求不需要进行轴心受拔桩桩身承载力计算！4、桩身构造配筋计算《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009，第6.2.2条：纵向钢筋的最小配筋率，对于灌注桩不宜小于0.2%~0.65%（小直径桩取最高值）；对于预制桩不宜小于0.8%；对于预应力管桩不宜小于0.45%。

QTZ200（6030）塔吊基础计算书➢计算依据：1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20192、《混凝土结构设计规范》GB50010-2010（2015年版）3、《建筑地基基础设计规范》GB50007-2011➢塔机属性➢塔机荷载1、塔机传递至基础荷载标准值2、塔机传递至基础荷载设计值非工作状态竖向荷载设计值F'(kN) 1.35F k'=1.35×818=1104.30水平荷载设计值F v'(kN) 1.35F Vk'=1.35×122=164.70倾覆力矩设计值M'(kN·m) 1.35M k'=1.35×2643=3568.05➢基础验算基础布置基础长l（m) 6.5 基础宽b（m) 6.5 基础高h（m) 1.5基础参数基础混凝土强度等级C35 基础混凝土自重γc(kN/m3) 25 基础上部覆土厚度h’(m) 0 基础上部覆土的重度γ’(kN/m3) 19 基础混凝土保护层厚度δ(mm) 40地基参数修正后的地基承载力特征值f a(kPa)f a=210+3×3×20+4.4×30×4.2=759.6地基变形基础倾斜方向一端沉降量S1(mm) 20 基础倾斜方向另一端沉降量S2(mm) 20 基础倾斜方向的基底宽度b'(mm) 6500基础及其上土的自重荷载标准值：G k =blhγc=6.5×6.5×1.5×25=1584.4kN基础及其上土的自重荷载设计值：G=1.35Gk=1.35×1584.4=2138.9kN 荷载效应标准组合时，平行基础边长方向受力：Mk''=2643.0kN·mF vk ''=Fvk'/1.2=122/1.2=101.7kN荷载效应基本组合时，平行基础边长方向受力：M''=3568.05kN·mF v ''=Fv'/1.2=164.7/1.2=137.3kN基础长宽比：l/b=6.5/6.5=1≤1.1，基础计算形式为方形基础。

矩形板式桩基础13月13日计算书计算依据：1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20092、《混凝土结构设计规范》GB50010-20103、《建筑桩基技术规范》JGJ94-20084、《建筑地基基础设计规范》GB50007-2011一、塔机属性1、塔机传递至基础荷载标准值基础布置图承台及其上土的自重荷载标准值：G k=bl(hγc+h'γ')=5.8×5.8×(1.3×25+0×19)=1093.3kN承台及其上土的自重荷载设计值：G=1.35G k=1.35×1093.3=1475.955kN 桩对角线距离：L=(a b2+a l2)0.5=(3.62+3.62)0.5=5.091m1、荷载效应标准组合轴心竖向力作用下：Q k=(F k+G k)/n=(718.6+1093.3)/4=452.975kN荷载效应标准组合偏心竖向力作用下：Q kmax=(F k+G k)/n+(M k+F Vk h)/L=(718.6+1093.3)/4+(2761+105.6×1.3)/5.091=1022.251kNQ kmin=(F k+G k)/n-(M k+F Vk h)/L=(718.6+1093.3)/4-(2761+105.6×1.3)/5.091=-116.301kN2、荷载效应基本组合荷载效应基本组合偏心竖向力作用下：Q max=(F+G)/n+(M+F v h)/L=(970.11+1475.955)/4+(3727.35+142.56×1.3)/5.091=1380.039kN Q min=(F+G)/n-(M+F v h)/L=(970.11+1475.955)/4-(3727.35+142.56×1.3)/5.091=-157.006kN 四、桩承载力验算桩身周长：u=πd=3.14×0.8=2.513m桩端面积：A p=πd2/4=3.14×0.82/4=0.503m2R a=ψuΣq sia·l i+q pa·A p=0.8×2.513×(5.95×160+4.6×70+5.5×100+3×140+11.1×100+6.5×160+8.5×200+0.5×250 )+8000×0.503=16528.041kNQ k=452.975kN≤R a=16528.041kNQ kmax=1022.251kN≤1.2R a=1.2×16528.041=19833.65kN满足要求！2、桩基竖向抗拔承载力计算Q kmin=-116.301kN<0按荷载效应标准组合计算的桩基拔力：Q k'=116.301kN桩身位于地下水位以下时，位于地下水位以下的桩自重按桩的浮重度计算，桩身的重力标准值：G p=((d1-d+h z)γz+(l t-(d1-d+h z))(γz-10))A p=(((-1.25)-0+29.1)×25+(45.65-((-1.25)-0+29.1))×(25-10))×0.503=484.515kNR a'=ψuΣλi q sia l i+G p=0.8×2.513×(0.6×5.95×160+0.5×4.6×70+0.5×5.5×100+0.6×3×140+0. 5×11.1×100+0.6×6.5×160+0.6×8.5×200+0.7×0.5×250)+484.515=7613.568kN Q k'=116.301kN≤R a'=7613.568kN满足要求！3、桩身承载力计算纵向普通钢筋截面面积：A s=nπd2/4=18×3.142×162/4=3619mm2(1)、轴心受压桩桩身承载力荷载效应基本组合下的桩顶轴向压力设计值：Q=Q max=1380.039kNψc f c A p+0.9f y'A s'=(0.75×16.7×0.503×106 + 0.9×(360×3619.115))×10-3=7472.668kN Q=1380.039kN≤ψc f c A p+0.9f y'A s'=7472.668kN满足要求！(2)、轴心受拔桩桩身承载力荷载效应基本组合下的桩顶轴向拉力设计值：Q'=-Q min=157.006kNf y A s=(360×3619.115)×10-3=1302.881kNQ'=157.006kN≤f y A s=1302.881kN满足要求！4、桩身构造配筋计算A s/A p×100%=(3619.115/(0.503×106))×100%=0.72%≥0.65%满足要求！5、裂缝控制计算裂缝控制按三级裂缝控制等级计算。

塔吊基础设计计算塔吊基础设计计算是指在安装塔吊时，根据塔吊的尺寸、工作条件和安全要求，进行基础设计的计算。

塔吊是一种大型施工机械设备，用于在建筑工地上进行吊装作业，因此其基础设计计算至关重要，直接关系到塔吊的稳定性和安全性。

一、确定塔吊基础设计参数1.确定塔吊的高度和重量，以及工作条件（如最大起吊量和最大回转半径等）。

2.根据塔吊的高度和重量，确定基础的尺寸和类型，常用的基础类型有立柱基础和箱式基础。

二、计算基础尺寸和适应性1.根据塔吊的高度和工作条件，计算基础的尺寸。

通常，基础的宽度应大于塔吊高度的1/4至1/3，长度应大于最大回转半径加上塔吊底座的尺寸。

2.根据计算结果，评估基础的适应性，包括抗倾覆能力、承载能力和稳定性。

三、计算基础的承载能力1.根据塔吊的重量和基础参数，计算基础的垂直承载能力，即基础的承载能力应大于塔吊的重量。

2.根据基础的尺寸和土壤的承载力，计算基础的水平承载能力，即基础的承载能力应大于塔吊的侧向荷载。

四、计算基础的稳定性1.根据基础的尺寸、土壤的稳定性和塔吊的工作条件，计算基础的稳定系数，即基础的稳定系数应大于12.根据计算结果，评估基础的稳定性，包括抗倾覆能力和抗滑移能力。

五、设计基础的细节1.根据基础的尺寸和类型，设计基础的具体结构，包括基础的平面形状和截面形状。

2.根据基础的结构和施工条件，设计基础的施工方案，包括土方开挖、支护和回填等。

六、进行基础的验算和评估1.根据设计结果，进行基础的验算，包括静力分析和动力分析等。

2.根据验算结果，评估基础的安全性和可行性，包括基础的稳定性和承载能力等。

总之，塔吊基础设计计算是一项复杂而重要的工作，需要结合塔吊的特点和工作条件，进行详细的参数计算和结构设计。

只有通过科学合理的设计计算，才能确保塔吊的稳定性和安全性，提高施工效率和质量，确保人员安全。

矩形板式基础计算书计算依据：1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20092、《混凝土结构设计规范》GB50010-20103、《建筑地基基础设计规范》GB50007-2011一、塔机属性1、塔机传递至基础荷载标准值基础布置图G k=blhγc=6×6×1.25×25=1125kN基础及其上土的自重荷载设计值：G=1.35G k=1.35×1125=1518.75kN 荷载效应标准组合时，平行基础边长方向受力：M k''=1668kN·mF vk''=F vk'/1.2=71/1.2=59.167kN荷载效应基本组合时，平行基础边长方向受力：M''=2251.8kN·mF v''=F v'/1.2=95.85/1.2=79.875kN基础长宽比：l/b=6/6=1≤1.1，基础计算形式为方形基础。

W x=lb2/6=6×62/6=36m3W y=bl2/6=6×62/6=36m3相应于荷载效应标准组合时，同时作用于基础X、Y方向的倾覆力矩：M kx=M k b/(b2+l2)0.5=1668×6/(62+62)0.5=1179.454kN·mM ky=M k l/(b2+l2)0.5=1668×6/(62+62)0.5=1179.454kN·m1、偏心距验算(1)、偏心位置相应于荷载效应标准组合时，基础边缘的最小压力值：P kmin=(F k+G k)/A-M kx/W x-M ky/W y=(449+1125)/36-1179.454/36-1179.454/36=-21.803<0偏心荷载合力作用点在核心区外。

(2)、偏心距验算偏心距：e=(M k+F Vk h)/(F k+G k)=(1668+71×1.25)/(449+1125)=1.116m 合力作用点至基础底面最大压力边缘的距离：a=(62+62)0.5/2-1.116=3.127m偏心距在x方向投影长度：e b=eb/(b2+l2)0.5=1.116×6/(62+62)0.5=0.789m 偏心距在y方向投影长度：e l=el/(b2+l2)0.5=1.116×6/(62+62)0.5=0.789m 偏心荷载合力作用点至e b一侧x方向基础边缘的距离：b'=b/2-e b=6/2-0.789=2.211m偏心荷载合力作用点至e l一侧y方向基础边缘的距离：l'=l/2-e l=6/2-0.789=2.211mb'l'=2.211×2.211=4.888m2≥0.125bl=0.125×6×6=4.5m2满足要求！2、基础底面压力计算荷载效应标准组合时，基础底面边缘压力值P kmin=-21.803kPaP kmax=(F k+G k)/3b'l'=(449+1125)/(3×2.211×2.211)=107.346kPa3、基础轴心荷载作用应力P k=(F k+G k)/(lb)=(449+1125)/(6×6)=43.722kN/m24、基础底面压力验算(1)、修正后地基承载力特征值f ak+ηbγ(b-3)+ηdγm(d-0.5)=400.00+0.3×19×(6-3)+1.6×19×(1.5-0.5)=447.50kPa(2)、轴心作用时地基承载力验算P k=43.722kPa≤f a=447.5kPa满足要求！(3)、偏心作用时地基承载力验算P kmax=107.346kPa≤1.2f a=1.2×447.5=537kPa满足要求！5、基础抗剪验算基础有效高度：h0=h-δ=1250-(50+20/2)=1190mmX轴方向净反力：P xmin=γ(F k/A-(M k''+F vk''h)/W x)=1.35×(449.000/36.000-(1668.000+59.167×1.250)/36.000)=-48.486kPaP xmax=γ(F k/A+(M k''+F vk''h)/W x)=1.35×(449.000/36.000+(1668.000+59.167×1.250)/36.00 0)=82.161kPa假设P xmin=0,偏心安全，得P1x=((b+B)/2)P xmax/b=((6.000+1.600)/2)×82.161/6.000=52.035kPaY轴方向净反力：P ymin=γ(F k/A-(M k''+F vk''h)/W y)=1.35×(449.000/36.000-(1668.000+59.167×1.250)/36.000)=-48.486kPaP ymax=γ(F k/A+(M k''+F vk''h)/W y)=1.35×(449.000/36.000+(1668.000+59.167×1.250)/36.00 0)=82.161kPa假设P ymin=0,偏心安全，得P1y=((l+B)/2)P ymax/l=((6.000+1.600)/2)×82.161/6.000=52.035kPa基底平均压力设计值：p x=(P xmax+P1x)/2=(82.161+52.035)/2=67.098kPap y=(P ymax+P1y)/2=(82.161+52.035)/2=67.098kPa基础所受剪力：V x=|p x|(b-B)l/2=67.098×(6-1.6)×6/2=885.695kNV y=|p y|(l-B)b/2=67.098×(6-1.6)×6/2=885.695kNX轴方向抗剪：h0/l=1190/6000=0.198≤40.25βc f c lh0=0.25×1×16.7×6000×1190=29809.5kN≥V x=885.695kN满足要求！Y轴方向抗剪：h0/b=1190/6000=0.198≤40.25βc f c bh0=0.25×1×16.7×6000×1190=29809.5kN≥V y=885.695kN满足要求！四、基础配筋验算基础X向弯矩：MⅠ=(b-B)2p x l/8=(6-1.6)2×67.098×6/8=974.264kN·m基础Y向弯矩：MⅡ=(l-B)2p y b/8=(6-1.6)2×67.098×6/8=974.264kN·m2、基础配筋计算(1)、底面长向配筋面积αS1=|MⅡ|/(α1f c bh02)=974.264×106/(1×16.7×6000×11902)=0.007ζ1=1-(1-2αS1)0.5=1-(1-2×0.007)0.5=0.007γS1=1-ζ1/2=1-0.007/2=0.997A S1=|MⅡ|/(γS1h0f y1)=974.264×106/(0.997×1190×300)=2738mm2基础底需要配筋：A1=max(2738，ρbh0)=max(2738，0.0015×6000×1190)=10710mm2基础底长向实际配筋：A s1'=10786.135mm2≥A1=10710mm2满足要求！(2)、底面短向配筋面积αS2=|MⅠ|/(α1f c lh02)=974.264×106/(1×16.7×6000×11902)=0.007 ζ2=1-(1-2αS2)0.5=1-(1-2×0.007)0.5=0.007γS2=1-ζ2/2=1-0.007/2=0.997A S2=|MⅠ|/(γS2h0f y2)=974.264×106/(0.997×1190×300)=2738mm2基础底需要配筋：A2=max(2738，ρlh0)=max(2738，0.0015×6000×1190)=10710mm2基础底短向实际配筋：A S2'=10786.135mm2≥A2=10710mm2满足要求！(3)、顶面长向配筋面积基础顶长向实际配筋：A S3'=10786.135mm2≥0.5A S1'=0.5×10786.135=5393.067mm2满足要求！(4)、顶面短向配筋面积基础顶短向实际配筋：A S4'=10786.135mm2≥0.5A S2'=0.5×10786.135=5393.067mm2满足要求！(5)、基础竖向连接筋配筋面积基础竖向连接筋为双向HPB300 10@500。

内爬塔吊结构计算书一．整体结构复核塔吊在工作状态下的最大水平力为369kN，在非工作状态下的最大水平力为419kN。

此水平力不仅小于楼层在地震作用下受到的水平力，且仅作用于安装塔吊的2个楼层，在上下楼层的水平力又为反方向，故对结构的总水平力是很小：工作状态为369-321=48kN，非工作状态为419-181=238kN，远小于结构在地震作用下受到总水平力（20265kN）。

内爬塔吊的最大竖向荷载为1328kN，整体结构的恒载及活载为3377655kN，内爬塔吊竖向荷载所占比例基本可附略不计。

因塔吊工况不与地震工况同时组合，故整体结构可满足内爬塔吊的安装使用要求。

二．内爬塔吊作用楼层结构复核内爬塔吊的水平力作用于剪力墙，对剪力墙形成平面外弯矩，此为剪力墙复核的重点。

因核心筒剪力墙厚度沿竖向逐渐变薄，以下对最薄处的300mm厚度剪力墙进行验算。

建立ETABS模型，分为2种工况：LIVE1（水平力作用于Y向）和LIVE2（水平力作用于X向），每个节点的水平力为110kN，每层4个节点的水平合力为440kN。

计算模型及荷载工况见下图。

对于LIVE1工况，水平力作用于Y向，主要考察X向剪力墙的平面外受弯情况，计算结果见下图。

计算表明，最大平面外弯矩为80kNm/m，设计值为112kNm/m，剪力墙（300mm 厚）的配筋面积（HRB400）为1254mm2/m，配筋率为0.48%，结构设计时将控制该剪力墙的竖向和水平向分布钢筋配筋率不小于0.5%，则剪力墙可满足内爬塔吊的安装使用要求。

对于LIVE2工况，水平力作用于X向，主要考察Y向剪力墙的平面外受弯情况，计算结果见下图。

计算表明，最大平面外弯矩为28kNm/m，设计值为39kNm/m，剪力墙（300mm厚）的配筋面积（HRB400）为423mm2/m，配筋率为0.16%，小于构造配筋率，故剪力墙可满足内爬塔吊的安装使用要求。

对于剪力墙的面外受剪，剪力为110kN，设计剪力按160kN。
