14机电一体化系统的机电有机结合分析与设计

机电一体化系统设计一、概论1、机电一体化：是在机械的主功能、动力功能、信息功能和控制功能上引进微电子技术，并将机械装置与电子装置用相关软件有机结合而构成系统的总称。

2、对检测传感器的要求：要求检测传感器具有高精度、高灵敏度和高可靠性。

3、检测传感技术的主要难点：提高可靠性、精度和灵敏度。

需要研究的问题有：①提高各种敏感材料和元件灵敏度及可靠性②改进传感器结构，开发温度与湿度、视觉与触觉同时存在的符合传感器③研究在线检测技术，提高抗干扰能力④研究具有自动诊断与自动补偿功能的传感器。

4、自动控制：自动控制是指在没有人参与的情况下，通过控制装置使被控制的对象或控制过程自动的按照预定的规律运行。

5、系统总体技术：系统总体技术是一种从整体目标出发，用系统的观点和方法将总体分解成若干功能单元，找出能完成各个功能的技术方案，再把功能与技术方案组合成方案组进行分析、评价和优选的综合应用技术。

6、系统总体技术包括：插件、接口转换、软件开发、微机应用技术、控制系统的成套性和成套设备自动化技术。

7、系统总体技术需要研究的问题：①软件开发与应用技术，包括过程参数应用软件、实时精度补偿软件②研究接插件技术，体改可靠性③通过接口和数据总线标准化④控制系统成套性和成套设备自动化⑤软件的标准化。

8、机电一体化系统由机械系统、信息处理系统、动力系统、传感检测系统、执行元件系统五个系统组成。

9、系统的五种内部功能：即主功能、动力功能、计策功能、控制功能、构造功能。

主功能是实现系统“目的功能”直接必须的功能，主要是对物质、能量、信息及其相互结合进行变换、传递和存储。

动力功能的作用是根据系统内部信息和外部信息对整个系统进行控制，使系统正常运转，实时“目的功能”。

而构造功能则是使构成系统的子系统及元、部件维持所定的时间和空间上的相互关系所必须的功能。

10、机电一体化系统设计的考虑方法同城有：几点互补法、融合法和组合法。

11、系统工程是组织管理系统的规划、研究、设计、制造、试验和使用的科学方法，是一种对所有系统都具有普遍意义的科学方法。

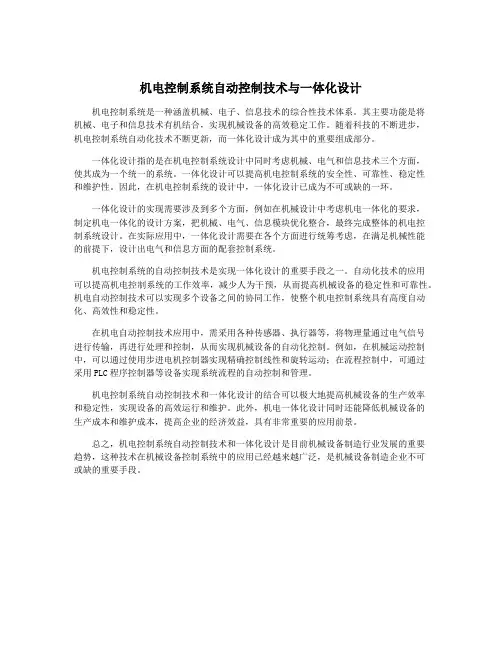

机电控制系统自动控制技术与一体化设计机电控制系统是一种涵盖机械、电子、信息技术的综合性技术体系。

其主要功能是将机械、电子和信息技术有机结合，实现机械设备的高效稳定工作。

随着科技的不断进步，机电控制系统自动化技术不断更新，而一体化设计成为其中的重要组成部分。

一体化设计指的是在机电控制系统设计中同时考虑机械、电气和信息技术三个方面，使其成为一个统一的系统。

一体化设计可以提高机电控制系统的安全性、可靠性、稳定性和维护性。

因此，在机电控制系统的设计中，一体化设计已成为不可或缺的一环。

一体化设计的实现需要涉及到多个方面，例如在机械设计中考虑机电一体化的要求，制定机电一体化的设计方案，把机械、电气、信息模块优化整合，最终完成整体的机电控制系统设计。

在实际应用中，一体化设计需要在各个方面进行统筹考虑，在满足机械性能的前提下，设计出电气和信息方面的配套控制系统。

机电控制系统的自动控制技术是实现一体化设计的重要手段之一。

自动化技术的应用可以提高机电控制系统的工作效率，减少人为干预，从而提高机械设备的稳定性和可靠性。

机电自动控制技术可以实现多个设备之间的协同工作，使整个机电控制系统具有高度自动化、高效性和稳定性。

在机电自动控制技术应用中，需采用各种传感器、执行器等，将物理量通过电气信号进行传输，再进行处理和控制，从而实现机械设备的自动化控制。

例如，在机械运动控制中，可以通过使用步进电机控制器实现精确控制线性和旋转运动；在流程控制中，可通过采用PLC程序控制器等设备实现系统流程的自动控制和管理。

机电控制系统自动控制技术和一体化设计的结合可以极大地提高机械设备的生产效率和稳定性，实现设备的高效运行和维护。

此外，机电一体化设计同时还能降低机械设备的生产成本和维护成本，提高企业的经济效益，具有非常重要的应用前景。

总之，机电控制系统自动控制技术和一体化设计是目前机械设备制造行业发展的重要趋势，这种技术在机械设备控制系统中的应用已经越来越广泛，是机械设备制造企业不可或缺的重要手段。

机电有机结合之一---机电一体化系统稳态设计考虑方法一、负载分析机电伺服务系统的被控对象作机械运动时，该被控对象就是系统的负载，它与系统执行元件的机械传动联系有多种形式。

负载的运动形式有直线运动、回转运动、间歇运动等，具体的负载往往比较复杂，为便于分析，常将它分解为几种典型负载，结合系统的运动规律再将它们组合起来，使定量设计计算得以顺利进行。

1.典型负载：包括惯性负载、外力负载、弹性负载、摩擦负载（滑动摩擦负载、粘性摩擦负载、滚动摩擦负载）等。

具体系统的负载可能是以上一种或几种典型负载的组合。

2.负载的等效换算在第二章/第三节齿轮传动比分配的“等效转动惯量最小原则”中曾提高过等效转动惯量的计算方法，本节将更详细地讨论。

为使执行元件的额定转矩（或力、功率）、加减速控制等，与被控对象的固有参数（如质量、转动惯量等）相互匹配，需要将被控对象相关部件的固有参数及其所受的负载（力或转矩等）等效换算到执行元件的输出轴上，即计算其输出轴承受的等效转动惯量和等效负载转矩（回转运动）或计算等效质量和等效力（直线运动）。

F面以图示的机床工作台伺服进给系统为例加以说明。

所示系统由一个移动部件和n个转动部件组成。

M、v和F分别为移动部件的质量（kg）、运动速度（m⑸和所受的负载力（N）；Jj、nj（j）和Tj分别为转动部件的转动惯量（kgm2）、转速（r/min或rad/s）和所受负载转矩（N m）。

（1）求等效转动惯量Jeq,根据能量守恒定律有:丄/ 加二丄十驹r r丄亠J J』七£尸】所叭等效转动惯量为:J2 “ — l 歿丿 用工程上常用单佞时，可拓上式改写为血丿J A 血丿 r=—4兀~ 移动部分为丝杠螺母传动时：跟丝杠连接的齿轮是第 n 个齿轮:(2)求等效负载转矩Teq 上述系统在时间t 内克服负载所作功的总和等于执行元件所做功，即:⑴心凤—土巧呼 户!所以*等效贡菽轻矩为：f 廿、寸 丄;*工r；7S 1用工程上常用单位时，可特上式改写为 —F — 2彳”：F tLyr/|^ ■ B 1速比之间的关系参见前面等效转动惯量部分。

第一章绪论1.机电一体化的2个狭义概念、1个广义概念狭义：（1）机电一体化是利用计算机的信息处理功能对机械进行各种控制的技术。

（2）机电一体化是利用电子、信息（包括传感器、控制、计算机等）技术使机械柔性化和智能化的技术。

广义上可以简要概括为“机械工程与电子工程相结合的技术，以及应用这些技术的机械电子装路”。

2.机电一体化系统的基本组成与控制方式（1）机电一体化系统的基本组成①机械部分（机构要素）：像机器人的机械手那样实现目标动作。

②执行装路（能量转换要素）：将信息转换为力和能量，驱动机械部分运动。

③传感器（检测要素）：对机械运动结果进行测量、监控和反馈。

④控制装路（控制要素）：对控制信息和反馈信息进行处理，向执行装路发出动作指令。

（下面的图要求会画）控制器IT ----------- L |11，显示務I1—II卫幫机：—o 一!巾‘一执行養置I—「持动机构］一0—》------------------------- 传感毒＜--------------------------图2.2机电一怵化系统的组成（2）控制方式:开环：系统中无位路反馈，也没有位路检测元件。

②闭环：电动机带有速度反馈装路，被控对象装有位移测量元件。

③半闭环：这类系统的位路检测元件不是直接安装在进给系统的最终运动部件上，而是经过中间机械传动部件的位路转换，称为间接测量。

3.对比分析机械调速器与电子调速器(1)机械式调速器利用了著名的离心力原理，完全由机械零件构成，必须在准确得知各零件的重量和摩擦系数的基础上，通过选择和调整重锤及弹簧来进行精确控制。

优点：简单易制，调整及维护比较方便；但是灵敏度和调节特性较差。

且柔性差；(2)电子调速器：与机械调速器相比，电子调速器调速精度高，灵敏度也高，易实现自动化等优点，只要改变设定值和电路或者改变软件就可以选择采用P、I、D PI、PID，甚至更高级的控制，对于实现最佳控制具有很好的柔性。

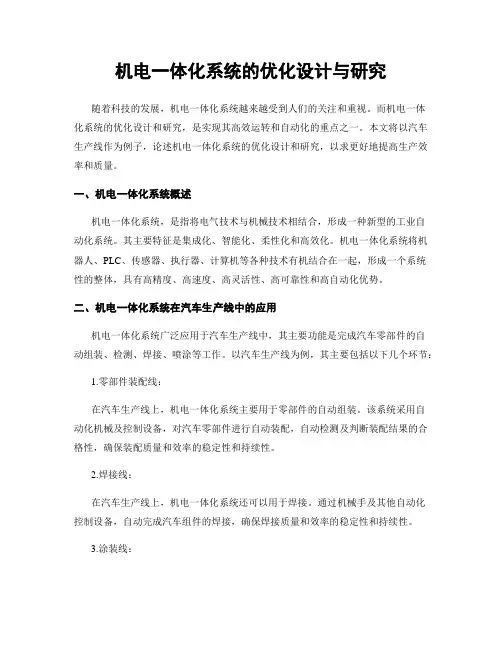

机电一体化系统的优化设计与研究随着科技的发展，机电一体化系统越来越受到人们的关注和重视。

而机电一体化系统的优化设计和研究，是实现其高效运转和自动化的重点之一。

本文将以汽车生产线作为例子，论述机电一体化系统的优化设计和研究，以求更好地提高生产效率和质量。

一、机电一体化系统概述机电一体化系统，是指将电气技术与机械技术相结合，形成一种新型的工业自动化系统。

其主要特征是集成化、智能化、柔性化和高效化。

机电一体化系统将机器人、PLC、传感器、执行器、计算机等各种技术有机结合在一起，形成一个系统性的整体，具有高精度、高速度、高灵活性、高可靠性和高自动化优势。

二、机电一体化系统在汽车生产线中的应用机电一体化系统广泛应用于汽车生产线中，其主要功能是完成汽车零部件的自动组装、检测、焊接、喷涂等工作。

以汽车生产线为例，其主要包括以下几个环节：1.零部件装配线：在汽车生产线上，机电一体化系统主要用于零部件的自动组装。

该系统采用自动化机械及控制设备，对汽车零部件进行自动装配，自动检测及判断装配结果的合格性，确保装配质量和效率的稳定性和持续性。

2.焊接线：在汽车生产线上，机电一体化系统还可以用于焊接。

通过机械手及其他自动化控制设备，自动完成汽车组件的焊接，确保焊接质量和效率的稳定性和持续性。

3.涂装线：在汽车生产线上，机电一体化系统非常重要的一个环节就是涂装。

该系统整合了汽车喷漆机器人、涂料供给设备、自动涂漆喷枪、消毒喷雾器等多种技术，并对这些技术通过程序进行控制，确保完美的涂装质量和效率。

三、机电一体化系统的优化设计和研究机电一体化系统的优化设计和研究是实现其高效运转和自动化的重点之一。

目前，国内外许多企业已经开始针对机电一体化系统的优化设计和研究，以不断提高生产效率和质量。

1.节能设计随着全球能源短缺和环境污染问题的愈加严重，机电一体化系统的节能设计成为趋势。

在汽车生产线中，可采用多种技术和方法，如替代传统液压系统为电气系统，采用高效节能的涂装设备等，以达到节能的效果。

机电的一体化系统设计机电一体化系统设计是指将机械、电子、电气、自动化等技术相结合的一种综合性设计。

它通过将机械结构、电气设备、传感器、执行器和控制系统等有机地结合在一起来实现系统的功能。

一体化设计能够提高系统的整体性能和运行效率。

因为机械、电子和自动化等不同专业领域的知识被集成在一起，可以更好地协同工作，提升系统的综合效益。

在机电一体化系统设计中，首先需要进行系统分析和需求分析，明确系统的功能和性能要求。

然后进行系统设计，包括机械结构设计、电气设计、自动化控制设计等方面。

机械结构设计是机电一体化系统设计的重要组成部分。

在设计机械结构时，需要考虑系统的稳定性、刚度和强度等因素。

同时还需要考虑材料的选择和加工工艺的优化，以提高系统的可靠性和寿命。

电气设计是机电一体化系统设计的另一个重要方面。

在电气设计时，需要选择适当的电气设备和元件，并设计电路图和布线图。

同时还需要进行电气参数计算和控制系统设计，以实现对整个系统的控制和监测。

此外，还需要考虑系统的电磁兼容性和安全性等因素。

自动化控制设计是机电一体化系统设计中的关键一环。

通过使用传感器和执行器，可以实现对系统的自动化控制。

在自动化控制设计中，需要选择合适的传感器和执行器，并进行控制算法的设计和优化。

同时还需要进行系统的建模和仿真，以验证设计的正确性和可行性。

在机电一体化系统设计中，还需要考虑系统的可拓展性和模块化设计。

通过模块化设计，可以将整个系统划分为若干个独立的子系统，每个子系统都具有独立的功能和自主控制。

这样可以提高系统的灵活性和可维护性，同时也方便对系统进行拓展和更新。

此外，在机电一体化系统设计中还需要考虑系统的能效和环保性。

通过优化设计和选择节能设备和材料，可以提高系统的能源利用效率和减少对环境的影响。

综上所述，机电一体化系统设计是一项复杂而综合的工作。

它需要综合运用机械、电子、自动化等多个学科的知识，进行系统的分析、设计和优化。

只有通过科学的设计和综合考虑各个方面的因素，才能确保机电一体化系统具有良好的性能和可靠性。

机电一体化系统课程设计一、概述机电一体化系统是指将机械、电子、控制等多学科有机地结合起来，形成一个具有机械、电气、电子等功能部分的新型产品或系统。

随着科学技术的不断发展，机电一体化系统在工业、交通、农业等领域的应用日益广泛。

为了培养学生的综合能力和实际操作能力，机电一体化系统课程设计成为一门重要课程。

本篇文章将介绍一篇免费的机电一体化系统课程设计范文，旨在帮助同学们更好地理解该课程的设计要求和实际操作过程。

二、课程设计内容1. 课程设计主题：基于PLC的自动化控制系统设计2. 设计要求：a. 选择一个具体的工业生产场景，例如流水线生产、自动包装、自动搬运等；b. 设计一个基于PLC的自动化控制系统，实现对该生产场景的自动控制和监测；c. 设计系统的硬件配置和接线图，包括传感器、执行器、PLC等设备的选型和连接方式；d. 编写PLC控制程序，实现对生产场景的自动化控制；e. 设计人机界面，实现对系统的监控和操作；f. 编写课程设计报告，包括设计思路、系统配置、程序代码等内容。

三、课程设计步骤1. 选择工业生产场景根据实际情况，选择一个具体的工业生产场景作为课程设计的基础，例如流水线生产。

2. 系统需求分析分析所选生产场景的具体要求，包括自动控制的功能需求、安全性要求、生产效率要求等。

3. 硬件配置和接线图设计根据系统需求，选择合适的传感器、执行器和PLC等硬件设备，并设计它们之间的连接方式。

4. PLC控制程序设计根据系统需求，编写PLC控制程序，实现对生产场景的自动化控制。

5. 人机界面设计设计一个直观简洁的人机界面，实现对系统的监控和操作。

6. 系统调试和实验验证将硬件设备和控制程序进行组装和调试，验证系统在实际场景中的性能和稳定性。

7. 课程设计报告撰写撰写课程设计报告，包括系统设计思路、硬件配置、程序代码、系统调试结果等内容。

四、课程设计范文（此处省略具体的课程设计范文，仅列出课程设计内容的大纲）1. 课程设计主题：基于PLC的自动化控制系统设计2. 设计要求：a. 选择流水线生产场景；b. 设计一个基于PLC的自动化控制系统，实现对流水线的自动控制和监测；c. 设计系统的硬件配置和接线图，包括传感器、执行器、PLC等设备的选型和连接方式；d. 编写PLC控制程序，实现对流水线的自动化控制；e. 设计人机界面，实现对系统的监控和操作；f. 编写课程设计报告，包括设计思路、系统配置、程序代码等内容。

机电一体化系统集成的研究与研制随着科技的快速发展，机电一体化系统集成已成为现代工业领域中的热门话题。

机电一体化系统集成是将机械、电子、控制、软件等多个领域的知识融合在一起，以实现系统整体最优的一门综合技术。

它在提高生产效率、降低能耗、提高产品品质等方面具有重要作用。

本文将从机电一体化系统集成的概念、研究现状、研究方法以及结论等方面进行深入探讨。

机电一体化系统集成是将机械、电子、控制、软件等多个领域的知识融合在一起的一门综合技术。

它通过对多个领域的知识进行有机融合，以实现系统整体的最优为目标，推动了现代工业的不断发展。

目前，国内外针对机电一体化系统集成的研究主要集中在系统设计、模块组合、信息融合等方面。

其中，系统设计要求在满足功能需求的基础上尽可能地降低成本、提高可靠性；模块组合则需要根据系统整体最优原则进行选型和搭配；信息融合则主要应用在提高系统智能化水平、减少对人工干预的依赖等方面。

在系统设计方面，研究者们致力于优化系统结构、提高系统性能和降低成本。

例如，采用新型的传动机构、优化机械零部件的设计以提高系统的传动效率和减小体积。

在模块组合方面，研究者们于如何根据系统的需求，选择合适的模块进行搭配，以实现系统的最优性能。

同时，在信息融合方面，研究者们借助人工智能和计算机视觉等技术，对系统进行智能控制和提高系统的自动化水平。

针对机电一体化系统集成的研究，目前主要采用理论分析、数值模拟和实验研究相结合的方法。

其中，理论分析可以帮助我们更好地理解系统的结构和功能原理，而数值模拟和实验研究则可用来进行具体的设计和优化。

具体来说，研究者们首先通过对系统进行理论分析，建立相应的数学模型，以便更好地了解系统的性能和特点；接着，利用数值模拟方法对系统进行仿真分析，找出系统可能存在的问题并进行优化；通过实验研究对系统进行实际测试，验证系统的性能和可靠性。

本文通过对机电一体化系统集成的研究和研制，得出以下机电一体化系统集成是将机械、电子、控制、软件等多个领域的知识融合在一起的一门综合技术，具有实现系统整体最优的重要作用；目前，国内外针对机电一体化系统集成的研究主要集中在系统设计、模块组合、信息融合等方面，其中系统设计要求在满足功能需求的基础上尽可能地降低成本、提高可靠性，模块组合则需要根据系统整体最优原则进行选型和搭配，信息融合则主要应用在提高系统智能化水平、减少对人工干预的依赖等方面；针对机电一体化系统集成的研究，目前主要采用理论分析、数值模拟和实验研究相结合的方法，其中理论分析可以帮助我们更好地理解系统的结构和功能原理，而数值模拟和实验研究则可用来进行具体的设计和优化；通过对机电一体化系统集成的研究和研制，可以为今后机电一体化系统集成的发展提供一些参考意见。

机电一体化系统的设计与控制引言机电一体化系统是指将机械与电气控制系统相结合，实现工业控制与自动化的一种综合应用技术。

在现代制造业中，机电一体化系统已经得到广泛应用，它不仅可以提高生产效率和产品质量，还可以降低生产成本和人工投入。

本文将重点探讨机电一体化系统的设计与控制方法。

一、机电一体化系统的设计原理1.1 机电一体化系统的概念机电一体化系统是将机械设备与电气控制系统紧密结合，通过传感器、执行器、控制器等元件的相互配合和协同工作，实现自动化控制和监测。

其设计原理主要包括机械结构设计、电气控制设计和系统集成设计。

1.2 机械结构设计机械结构设计是机电一体化系统设计的基础，它涉及到机械元件的选择、布局设计和传动系统等方面。

在机械结构设计中，需要考虑到设计的可靠性、稳定性和功能性，并进行相关的力学和动力学分析，以保证系统的正常运行和性能优化。

1.3 电气控制设计电气控制设计是机电一体化系统设计中非常重要的一环，它包括电气元件的选型、电气线路的布置以及编程控制等方面。

在电气控制设计中，需要充分考虑到系统的安全性、稳定性和可靠性，并进行相关的电气参数计算和控制逻辑设计，以实现对机械系统的精确控制。

1.4 系统集成设计系统集成设计是将机械结构设计和电气控制设计有机地结合在一起，形成完整的机电一体化系统。

在系统集成设计中，需要考虑到机械部分与电气部分之间的相互连接和协调，确保系统各个部分之间能够有效地协同工作。

二、机电一体化系统的控制方法2.1 传统控制方法传统控制方法是指基于PID控制器的控制方式，通过对机械系统的位置、速度和加速度等参数进行反馈控制，实现对机械系统的闭环控制。

传统控制方法简单、稳定性好，适用于一些简单的机械系统，但对于复杂的机电一体化系统来说，传统控制方法往往无法满足其复杂性和高精度的控制要求。

2.2 智能控制方法智能控制方法是指基于人工智能和专家系统的控制方式，通过对机械系统的学习和自适应调整，实现对机械系统的智能化控制。

机电一体化系统的设计与制造第一章机电一体化系统的概述随着智能化的发展，机电一体化系统因其在工业自动化方面的应用而逐渐受到人们的关注和认可。

机电一体化系统是以自动控制技术为核心，将机械、电气、电子、计算机等多种技术有机地结合在一起的一种复杂的系统。

机电一体化系统可以实现多方面的功能，包括自动化生产、安全控制、精密检测、高速传输等等。

因此，设计与制造机电一体化系统不仅需要掌握机械、电气、电子、计算机等多种技术，还需要具备系统设计的能力。

第二章机电一体化系统的设计机电一体化系统的设计需要按照系统工程的思路，考虑各个环节之间的协调和一致性。

以下是一些关键设计环节的讲解。

2.1 机械部分设计机械部分的设计需要首先确定机械的结构形式，包括外形、框架、传动装置、运动轨迹等。

其次，需要采用CAD和CAE等技术，对机械部分进行详细的数值分析和仿真，以优化机械的结构，提高系统的效率和稳定性。

2.2 电气部分设计电气部分的设计是机电一体化系统设计中最为复杂的一部分，需要选取合适的电气元器件，并设计电气控制系统。

控制系统需要充分考虑系统的安全性和可靠性，避免出现短路、漏电等问题，同时还需要设计符合工业标准的接线布局和电源系统。

2.3 电子部分设计电子部分是实现机电一体化系统智能化的重要组成部分。

电子部分的设计可能包括传感器、单片机、PLC、人机界面等多个方面。

在设计过程中，需要考虑电子元器件的选取、电路设计及其仿真、调试和测试等方面问题，以确保所设计出的机电一体化系统能够实现高效、安全、稳定的控制。

2.4 计算机部分设计计算机部分是机电一体化系统的大脑，它可以进行数据处理、存储、分析等多种任务。

通常，计算机部分设计包括软硬件的选取，界面的设计，以及通讯模块的开发等方面。

在选择计算机硬件时，需要考虑能耗、处理速度、运行速度等因素。

第三章机电一体化系统的制造机电一体化系统的制造是将设计方案落实成实际的系统的过程。

以下是一些关键制造环节的讲解。
