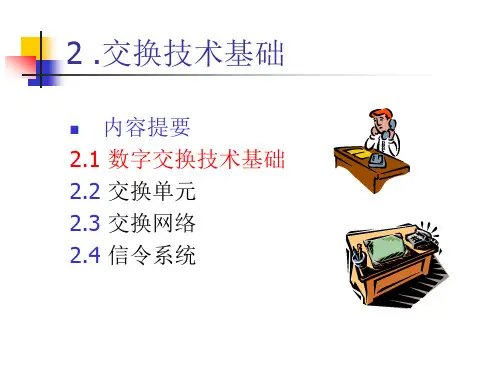

第2章
交换技术基础 目 录
交换节点的基本组成
交换网络、接口、控制系统、信令系统
交换单元及交换网络 信号数字化技术
模拟语音信号的数字化处理 图像与视频信号的数字化处理
信道共享与复用技术
空分复用 频分多路复用 时分多路复用
2017/7/11 1
第2章 交换技术基础 本章主要内容
通信过程中的信息业务量特性不同
统计表明，电话通信双方讲话的时间各占一半，即对于PCM话音 信号平均速率大约在32Kb/s,一般不会出现长时间信道中没有信 息传输；而数据通信量波动性较大。语音对时延比较敏感。宜采 用面向连接的交换技术。数据对带宽比较敏感，宜采用动态资源 分配技术，大多采用无连接的交换技术。
电话交换
电路交换（Circuit Switching），就是在两通信端之间建立一条专用 的（dedicated）实际路径。此路径由发送端开始，一站一站往目的 端串联起来。一旦建立两端之间的电路后，它将一直维持专用状态 （ 即他人无法使用），直到通信结束之后，这条专用路径才停止使用， 并让出供他人继续使用。目前的电话就是使用这种技术。
交换机的组成 交换单元的组成、描述交换单元外部性能的指标 交换单元的分类与几种典型的交换单元（开关阵列、T接线器 、S接线器） 交换网络的概念、作用，TST、STS交换网络的工作原理 模拟语音信号的数字化技术、图像与视频信号的数字化处理 信道共享与复用技术
空分复用 频分多路复用 时分多路复用
2017/7/11 7
2.1 引言
数据网络交换机
在计算机网络系统中，交换概念的提出是对于共享工备，HUB本身不能识 别目的地址，当同一局域网内的A主机给B主机传输数据时，数据包 在以HUB为架构的网络上是以广播方式传输的，由每一台终端通过验 证数据包头的地址信息来确定是否接收。也就是说，在这种工作方式 下，同一时刻网络上只能传输一组数据帧的通讯，如果发生碰撞还得 重试。这种方式就是共享网络带宽。 数据网络交换机拥有一条很高带宽的背部总线和内部交换矩阵。交换 机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后 ，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬 件地址）的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速 将数据包传送到目的端口，目的MAC若不存在才广播到所有的端口 ，接收端口回应后交换机会“学习”新的地址，并把它添加入内部 MAC地址表中。
