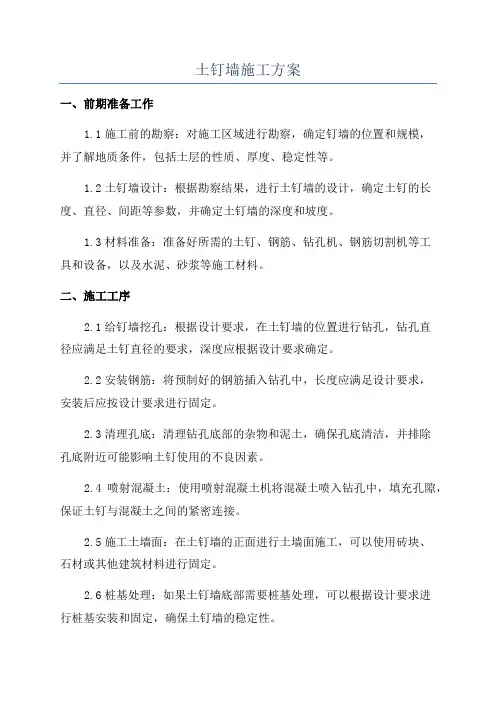

土钉墙施工方案一、前期准备工作1.1施工前的勘察：对施工区域进行勘察，确定钉墙的位置和规模，并了解地质条件，包括土层的性质、厚度、稳定性等。
1.2土钉墙设计：根据勘察结果，进行土钉墙的设计，确定土钉的长度、直径、间距等参数，并确定土钉墙的深度和坡度。
1.3材料准备：准备好所需的土钉、钢筋、钻孔机、钢筋切割机等工具和设备，以及水泥、砂浆等施工材料。
二、施工工序2.1给钉墙挖孔：根据设计要求，在土钉墙的位置进行钻孔，钻孔直径应满足土钉直径的要求，深度应根据设计要求确定。
2.2安装钢筋：将预制好的钢筋插入钻孔中，长度应满足设计要求，安装后应按设计要求进行固定。
2.3清理孔底：清理钻孔底部的杂物和泥土，确保孔底清洁，并排除孔底附近可能影响土钉使用的不良因素。
2.4喷射混凝土：使用喷射混凝土机将混凝土喷入钻孔中，填充孔隙，保证土钉与混凝土之间的紧密连接。
2.5施工土墙面：在土钉墙的正面进行土墙面施工，可以使用砖块、石材或其他建筑材料进行固定。
2.6桩基处理：如果土钉墙底部需要桩基处理，可以根据设计要求进行桩基安装和固定，确保土钉墙的稳定性。
三、施工要点和注意事项3.1施工现场的安全保护：施工现场需要设置围挡和警示标志，保证施工过程中的安全。
3.2钻孔施工的精确性：钻孔的位置、直径和深度需要按照设计要求精确施工，确保土钉的安装质量。
3.3钢筋的固定：钢筋在安装后需要按照设计要求进行固定，确保其与混凝土的连接牢固。
3.4喷射混凝土的均匀性：喷射混凝土需要均匀填充钻孔，避免空洞和松动现象。
3.5土墙的固定：土墙面的固定要牢固可靠，可以采用砖块、石材或其他建筑材料固定，确保土墙的稳定性和美观性。
3.6施工质量的检验与验收：每个施工工序都需要进行质量检验，确保施工质量符合设计要求，并进行最终验收。
四、施工后的维护与保养4.1施工后的养护：在施工完成后，需要进行适当的养护，对土钉墙进行浇水、保湿等处理，保证混凝土的强度和稳定性。

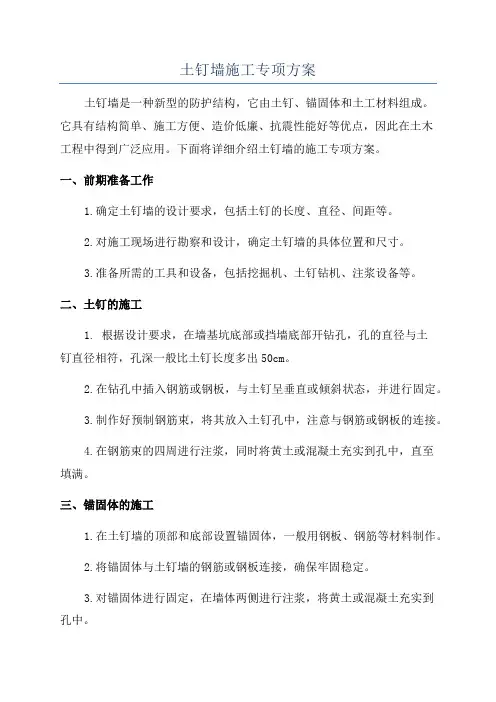

土钉墙施工专项方案土钉墙是一种新型的防护结构，它由土钉、锚固体和土工材料组成。
它具有结构简单、施工方便、造价低廉、抗震性能好等优点，因此在土木工程中得到广泛应用。
下面将详细介绍土钉墙的施工专项方案。
一、前期准备工作1.确定土钉墙的设计要求，包括土钉的长度、直径、间距等。
2.对施工现场进行勘察和设计，确定土钉墙的具体位置和尺寸。
3.准备所需的工具和设备，包括挖掘机、土钉钻机、注浆设备等。
二、土钉的施工1. 根据设计要求，在墙基坑底部或挡墙底部开钻孔，孔的直径与土钉直径相符，孔深一般比土钉长度多出50cm。
2.在钻孔中插入钢筋或钢板，与土钉呈垂直或倾斜状态，并进行固定。
3.制作好预制钢筋束，将其放入土钉孔中，注意与钢筋或钢板的连接。
4.在钢筋束的四周进行注浆，同时将黄土或混凝土充实到孔中，直至填满。
三、锚固体的施工1.在土钉墙的顶部和底部设置锚固体，一般用钢板、钢筋等材料制作。
2.将锚固体与土钉墙的钢筋或钢板连接，确保牢固稳定。
3.对锚固体进行固定，在墙体两侧进行注浆，将黄土或混凝土充实到孔中。
四、土工材料的施工1. 对土钉墙的填土进行分层填筑，每层厚度一般不超过30cm，每层填土后需进行夯实。
2.在墙体两侧进行垫层处理，一般选择土壤较好的黄土或混凝土。
3.在土钉墙表面进行绿化处理，选用适合生长的植物，以增加美观度和环境效益。
五、施工质量控制1.施工过程中要进行现场监理，确保施工质量符合设计要求。
2.对土钉墙的土工材料进行抽样检测，检验其密实度、承载力等性能。
3.对土钉墙进行静载试验，评估其工程质量和抗震性能。
六、安全措施和环保措施1.在施工现场设置安全警示标志，确保施工现场安全。
2.对施工人员进行安全教育培训，提高施工安全意识。
3.控制噪音、尘土排放等环境污染，保护周边环境。
以上就是土钉墙施工专项方案的详细介绍，通过合理的施工流程和控制措施，能够确保土钉墙的施工质量和工程效果。
同时，要注重施工过程中的安全和环保问题，保障施工的安全性和环境友好性。

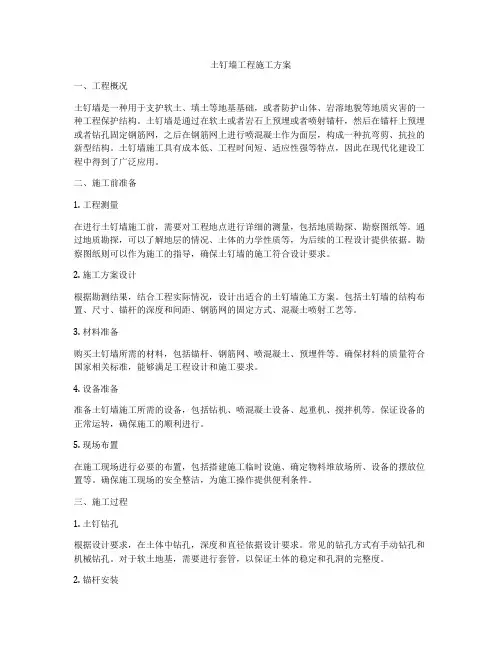

土钉墙工程施工方案一、工程概况土钉墙是一种用于支护软土、填土等地基基础，或者防护山体、岩溶地貌等地质灾害的一种工程保护结构。
土钉墙是通过在软土或者岩石上预埋或者喷射锚杆，然后在锚杆上预埋或者钻孔固定钢筋网，之后在钢筋网上进行喷混凝土作为面层，构成一种抗弯剪、抗拉的新型结构。
土钉墙施工具有成本低、工程时间短、适应性强等特点，因此在现代化建设工程中得到了广泛应用。
二、施工前准备1. 工程测量在进行土钉墙施工前，需要对工程地点进行详细的测量，包括地质勘探、勘察图纸等。
通过地质勘探，可以了解地层的情况、土体的力学性质等，为后续的工程设计提供依据。
勘察图纸则可以作为施工的指导，确保土钉墙的施工符合设计要求。
2. 施工方案设计根据勘测结果，结合工程实际情况，设计出适合的土钉墙施工方案。
包括土钉墙的结构布置、尺寸、锚杆的深度和间距、钢筋网的固定方式、混凝土喷射工艺等。
3. 材料准备购买土钉墙所需的材料，包括锚杆、钢筋网、喷混凝土、预埋件等。
确保材料的质量符合国家相关标准，能够满足工程设计和施工要求。
4. 设备准备准备土钉墙施工所需的设备，包括钻机、喷混凝土设备、起重机、搅拌机等。
保证设备的正常运转，确保施工的顺利进行。
5. 现场布置在施工现场进行必要的布置，包括搭建施工临时设施、确定物料堆放场所、设备的摆放位置等。
确保施工现场的安全整洁，为施工操作提供便利条件。
三、施工过程1. 土钉钻孔根据设计要求，在土体中钻孔，深度和直径依据设计要求。
常见的钻孔方式有手动钻孔和机械钻孔。
对于软土地基，需要进行套管，以保证土体的稳定和孔洞的完整度。
2. 锚杆安装钻孔完成后，需要将预制好的锚杆插入孔洞中，然后在孔洞中充填相应的胶粘剂，使得锚杆能够牢固地固定在土体中。
在深孔或者特殊条件下，还需要进行压力注浆，以提高锚杆的承载力。
3. 钢筋网固定在锚杆上进行钢筋网的固定。
通过将钢筋网与锚杆通过预埋件连接起来，可以使得钢筋网能够与土体形成一个整体，增加土体的抗碎裂能力和承载能力。

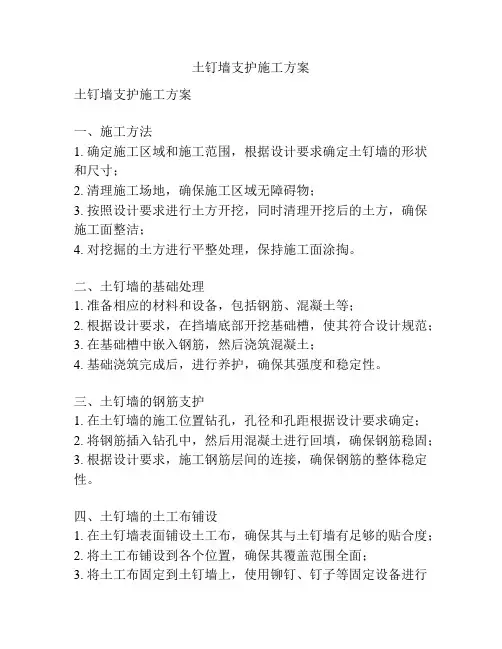

土钉墙支护施工方案土钉墙支护施工方案一、施工方法1. 确定施工区域和施工范围，根据设计要求确定土钉墙的形状和尺寸；2. 清理施工场地，确保施工区域无障碍物；3. 按照设计要求进行土方开挖，同时清理开挖后的土方，确保施工面整洁；4. 对挖掘的土方进行平整处理，保持施工面涂掏。
二、土钉墙的基础处理1. 准备相应的材料和设备，包括钢筋、混凝土等；2. 根据设计要求，在挡墙底部开挖基础槽，使其符合设计规范；3. 在基础槽中嵌入钢筋，然后浇筑混凝土；4. 基础浇筑完成后，进行养护，确保其强度和稳定性。
三、土钉墙的钢筋支护1. 在土钉墙的施工位置钻孔，孔径和孔距根据设计要求确定；2. 将钢筋插入钻孔中，然后用混凝土进行回填，确保钢筋稳固；3. 根据设计要求，施工钢筋层间的连接，确保钢筋的整体稳定性。
四、土钉墙的土工布铺设1. 在土钉墙表面铺设土工布，确保其与土钉墙有足够的贴合度；2. 将土工布铺设到各个位置，确保其覆盖范围全面；3. 将土工布固定到土钉墙上，使用铆钉、钉子等固定设备进行固定。
五、土钉墙的填土施工1. 准备填土材料，包括黏土、碎石等；2. 将填土材料均匀地填充到土钉墙内部，确保填土密实；3. 在填土施工过程中，使用振动器进行振捣，确保填土的密实性。
六、土钉墙的护面处理1. 准备相应的护面材料，如砂浆等；2. 将护面材料涂抹到土钉墙表面，确保表面平整光滑；3. 进行护面的养护，确保其强度和稳定性。
七、土钉墙的验收和保养1. 在施工完成后，对土钉墙进行验收，确保其符合设计要求；2. 完成验收后，对土钉墙进行保养，包括定期检查、清理等；3. 如有需要，可进行加固和修复工作，确保土钉墙的稳定性。
以上是土钉墙支护施工方案的基本步骤，具体施工过程中还需根据实际情况进行调整和操作。
施工人员在施工过程中要严格按照操作规程进行施工，确保施工质量和安全。

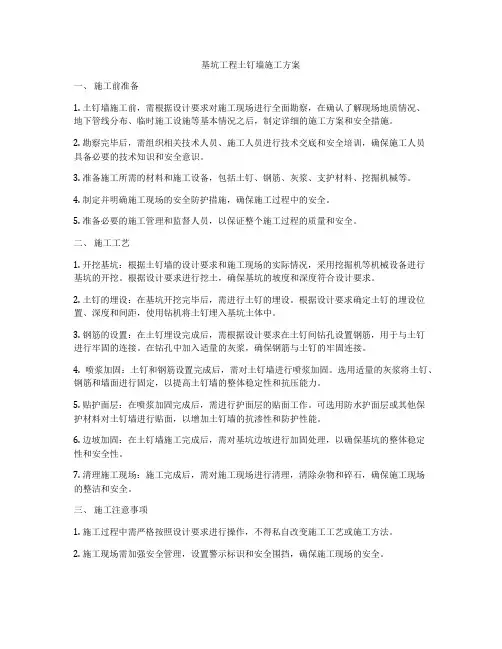

基坑工程土钉墙施工方案一、施工前准备1. 土钉墙施工前，需根据设计要求对施工现场进行全面勘察，在确认了解现场地质情况、地下管线分布、临时施工设施等基本情况之后，制定详细的施工方案和安全措施。
2. 勘察完毕后，需组织相关技术人员、施工人员进行技术交底和安全培训，确保施工人员具备必要的技术知识和安全意识。
3. 准备施工所需的材料和施工设备，包括土钉、钢筋、灰浆、支护材料、挖掘机械等。
4. 制定并明确施工现场的安全防护措施，确保施工过程中的安全。
5. 准备必要的施工管理和监督人员，以保证整个施工过程的质量和安全。
二、施工工艺1. 开挖基坑：根据土钉墙的设计要求和施工现场的实际情况，采用挖掘机等机械设备进行基坑的开挖。
根据设计要求进行挖土，确保基坑的坡度和深度符合设计要求。
2. 土钉的埋设：在基坑开挖完毕后，需进行土钉的埋设。
根据设计要求确定土钉的埋设位置、深度和间距，使用钻机将土钉埋入基坑土体中。
3. 钢筋的设置：在土钉埋设完成后，需根据设计要求在土钉间钻孔设置钢筋，用于与土钉进行牢固的连接。
在钻孔中加入适量的灰浆，确保钢筋与土钉的牢固连接。
4. 喷浆加固：土钉和钢筋设置完成后，需对土钉墙进行喷浆加固。
选用适量的灰浆将土钉、钢筋和墙面进行固定，以提高土钉墙的整体稳定性和抗压能力。
5. 贴护面层：在喷浆加固完成后，需进行护面层的贴面工作。
可选用防水护面层或其他保护材料对土钉墙进行贴面，以增加土钉墙的抗渗性和防护性能。
6. 边坡加固：在土钉墙施工完成后，需对基坑边坡进行加固处理，以确保基坑的整体稳定性和安全性。
7. 清理施工现场：施工完成后，需对施工现场进行清理，清除杂物和碎石，确保施工现场的整洁和安全。
三、施工注意事项1. 施工过程中需严格按照设计要求进行操作，不得私自改变施工工艺或施工方法。
2. 施工现场需加强安全管理，设置警示标识和安全围挡，确保施工现场的安全。
3. 施工过程中需加强质量管理，对土钉墙的施工质量进行全面检查和验收，确保土钉墙的质量符合设计要求。

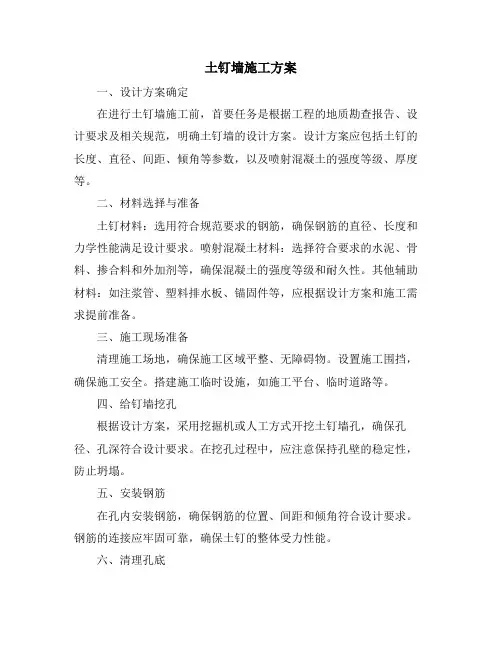

土钉墙施工方案一、设计方案确定在进行土钉墙施工前，首要任务是根据工程的地质勘查报告、设计要求及相关规范，明确土钉墙的设计方案。
设计方案应包括土钉的长度、直径、间距、倾角等参数，以及喷射混凝土的强度等级、厚度等。
二、材料选择与准备土钉材料：选用符合规范要求的钢筋，确保钢筋的直径、长度和力学性能满足设计要求。
喷射混凝土材料：选择符合要求的水泥、骨料、掺合料和外加剂等，确保混凝土的强度等级和耐久性。
其他辅助材料：如注浆管、塑料排水板、锚固件等，应根据设计方案和施工需求提前准备。
三、施工现场准备清理施工场地，确保施工区域平整、无障碍物。
设置施工围挡，确保施工安全。
搭建施工临时设施，如施工平台、临时道路等。
四、给钉墙挖孔根据设计方案，采用挖掘机或人工方式开挖土钉墙孔，确保孔径、孔深符合设计要求。
在挖孔过程中，应注意保持孔壁的稳定性，防止坍塌。
五、安装钢筋在孔内安装钢筋，确保钢筋的位置、间距和倾角符合设计要求。
钢筋的连接应牢固可靠，确保土钉的整体受力性能。
六、清理孔底在安装钢筋后，应清理孔底，确保孔内无杂物、积水等。
清理孔底可采用高压风吹扫或水冲洗等方式。
七、喷射混凝土在孔内喷射混凝土，确保混凝土的均匀性和密实性。
喷射混凝土应分层进行，每层厚度不宜过大，以确保混凝土的密实性和强度。
八、施工土墙面在喷射混凝土后，进行土墙面的施工。
土墙面的施工可采用模板支护或土钉挂网等方式，确保墙面的平整度和稳定性。
九、埋设泄水孔在土墙面上埋设泄水孔，确保墙体内部的排水畅通。
泄水孔的位置、数量和直径应符合设计要求，确保排水效果良好。
十、施工安全与质量控制施工现场应设置明显的安全警示标志，确保施工人员的安全。
定期对施工设备进行检查和维护，确保设备的正常运行。
对施工过程中的关键环节进行质量控制，如土钉的长度、直径、间距等，确保施工质量符合设计要求。
十一、施工验收与后期维护施工完成后，应进行验收工作，确保土钉墙的质量和安全性能符合设计要求。

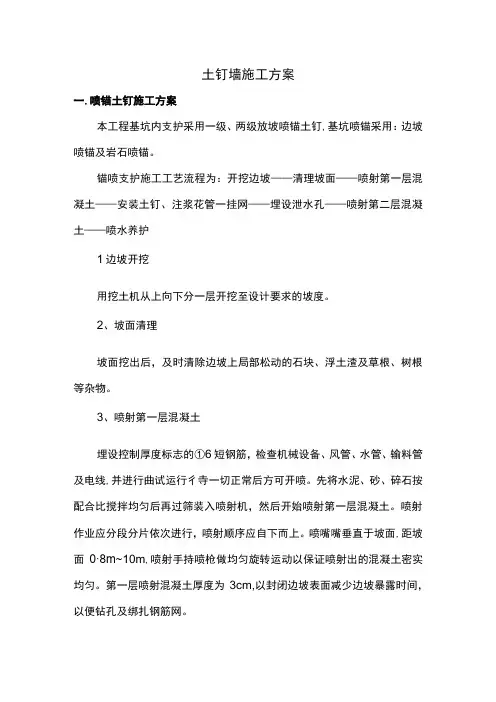

土钉墙施工方案一.喷锚土钉施工方案本工程基坑内支护采用一级、两级放坡喷锚土钉,基坑喷锚采用：边坡喷锚及岩石喷锚。
锚喷支护施工工艺流程为：开挖边坡——清理坡面——喷射第一层混凝土——安装土钉、注浆花管一挂网——埋设泄水孔——喷射第二层混凝土——喷水养护1边坡开挖用挖土机从上向下分一层开挖至设计要求的坡度。
2、坡面清理坡面挖出后，及时清除边坡上局部松动的石块、浮土渣及草根、树根等杂物。
3、喷射第一层混凝土埋设控制厚度标志的①6短钢筋，检查机械设备、风管、水管、输料管及电线,并进行曲试运行彳寺一切正常后方可开喷。
先将水泥、砂、碎石按配合比搅拌均匀后再过筛装入喷射机，然后开始喷射第一层混凝土。
喷射作业应分段分片依次进行，喷射顺序应自下而上。
喷嘴嘴垂直于坡面,距坡面0∙8m~10m,喷射手持喷枪做均匀旋转运动以保证喷射出的混凝土密实均匀。
第一层喷射混凝土厚度为3cm,以封闭边坡表面减少边坡暴露时间，以便钻孔及绑扎钢筋网。
4、安装土钉、花管按照图纸设计要求钉入预制好的土钉、花管。
土钉钉入时的角度、长度、间距应满足设计要求。
5、挂网用细铁丝将钢筋按设计在边坡上纵横绑扎成钢筋网片,钢筋网的交叉点均应绑扎结实，钢筋网片与土钉钢筋亦应绑扎牢固，以免喷射混凝土时钢筋网晃动。
土钉头是保证土钉与竖向、水平加强钢筋和钢筋连接共同工作的关键部位，相互位置应正确，其由里向外铺设顺序是：钢筋网——竖向加强筋——水平加强筋——土钉锁定筋，不应混淆。
土钉穿入钉头处四周应满焊，同时应保证钢筋网纵横各有二根钢筋与钉头点焊连接。
6、泄水孔埋设按施工图设计埋设。
（对基坑南侧、东侧、西侧基坑边坡为碎石层，透水性强，边坡泄水孔加密，间距调整为Im一道,布置两排。
布置位置为碎石粘性土与中风化岩层交接部位）7、喷射第二层混凝土用高压风水将第一层喷射混凝土面冲洗干净并湿润表面。
调整设备、料管运行正常后即可开始喷射第二层混凝土。
喷射顺序和操作方法与第一层相同。

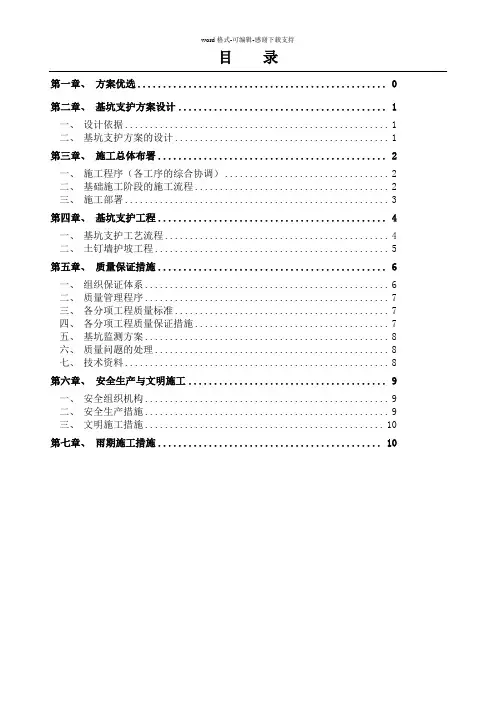

目录第一章、方案优选 0第二章、基坑支护方案设计 (1)一、设计依据 (1)二、基坑支护方案的设计 (1)第三章、施工总体布署 (2)一、施工程序（各工序的综合协调） (2)二、基础施工阶段的施工流程 (2)三、施工部署 (3)第四章、基坑支护工程 (4)一、基坑支护工艺流程 (4)二、土钉墙护坡工程 (5)第五章、质量保证措施 (6)一、组织保证体系 (6)二、质量管理程序 (7)三、各分项工程质量标准 (7)四、各分项工程质量保证措施 (7)五、基坑监测方案 (8)六、质量问题的处理 (8)七、技术资料 (8)第六章、安全生产与文明施工 (9)一、安全组织机构 (9)二、安全生产措施 (9)三、文明施工措施 (10)第七章、雨期施工措施 (10)第一章、方案优选基坑围护方案优选优选基坑围护方案，对降低工程造价，保证基坑稳定，促进安全生产、文明施工，至关重要。
因此，基坑围护方案的优选主要考虑以下因素：(1)造价因素。
必须降低支护结构的材料、人工、机械设备费用，合理调配基坑土方的开挖、运输、堆放、回填、弃土，渣土处置等费用。
(2)环境因素。
按照JGJ59—99的要求，要做好安全生产、文明施工，施工过程中尽可能减少对周围环境的影响。
(3)工期。
不同的围护形式，工程的工期也各不相同。
根据工程具体情况确定方案。
(4)社会效益。
该项目实行“标化”管理，要求工程质量确保优良。
(5)不可预见因素。
施工过程中，要综合考虑雨、雪等各种不可预见因素。
由于基本原理不同，目前基坑边坡的支护形式分为支挡型和加固型。
支挡型可以分为悬臂式和斜梁支撑式。
后者造价相对较高。
①排桩支挡结构。
稀疏排桩、连续排桩、双排桩、组合式排桩(与挡板组合、与水泥土拱组合、与水泥土防渗墙组合)。
②地下连续墙。
对周围环境影响小，对地层条件适应性强，对墙体长度可以任意调节，可用于任何深度的基坑，同时可以作为主体结构的一部分。
加固型通过对基坑四周土体的加固，利用其自身重力挡墙原理，可满足主动土压力要求，其特点是造价低，施工方法简单。

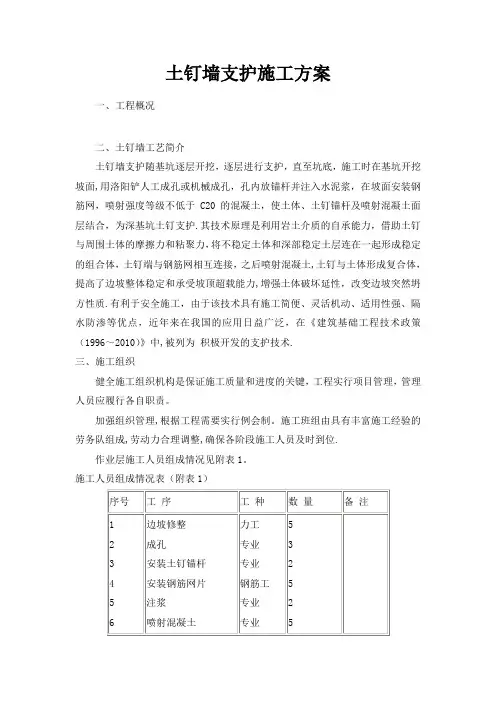

土钉墙支护施工方案一、工程概况二、土钉墙工艺简介土钉墙支护随基坑逐层开挖，逐层进行支护，直至坑底，施工时在基坑开挖坡面,用洛阳铲人工成孔或机械成孔，孔内放锚杆并注入水泥浆，在坡面安装钢筋网，喷射强度等级不低于 C20的混凝土，使土体、土钉锚杆及喷射混凝土面层结合，为深基坑土钉支护.其技术原理是利用岩土介质的自承能力，借助土钉与周围土体的摩擦力和粘聚力，将不稳定土体和深部稳定土层连在一起形成稳定的组合体，土钉端与钢筋网相互连接，之后喷射混凝土,土钉与土体形成复合体，提高了边坡整体稳定和承受坡顶超载能力,增强土体破坏延性，改变边坡突然坍方性质.有利于安全施工，由于该技术具有施工简便、灵活机动、适用性强、隔水防渗等优点，近年来在我国的应用日益广泛，在《建筑基础工程技术政策（1996～2010）》中,被列为积极开发的支护技术.三、施工组织健全施工组织机构是保证施工质量和进度的关键，工程实行项目管理，管理人员应履行各自职责。
加强组织管理,根据工程需要实行例会制。
施工班组由具有丰富施工经验的劳务队组成,劳动力合理调整,确保各阶段施工人员及时到位.作业层施工人员组成情况见附表1。
施工人员组成情况表（附表1）四、主要施工机械设备主要施工机械设备表（附表2）五、工艺流程及施工方法从保证工程质量的重要性来看土钉墙施工是关键环节,其特点表现为作业时间长，施工难度大,受土体影响大。
施工应根据土方开挖情况进行。
开挖一步，支护一步，直至基坑底。
施工前设置位移观测点，施工期间应连续观测，直至施工完毕.根据本工程具体情况,基槽开挖深度为5.2米，距基槽边外500mm有一处原有建筑物，该建筑物为地上单层,高3。
6m，在计算时按满面荷载进行考虑，考虑荷载为静荷载,荷载为10KPa.基槽开挖时，第一步先开挖2米深,然后进行第一步支护，然后逐步进行开挖及支护工作。
1、工艺流程：2、主要技术参数：（1）土钉孔径100mm，孔内注浆体强度等级M15；（2）钻孔深度（自上而下分二排）：第一排:6。

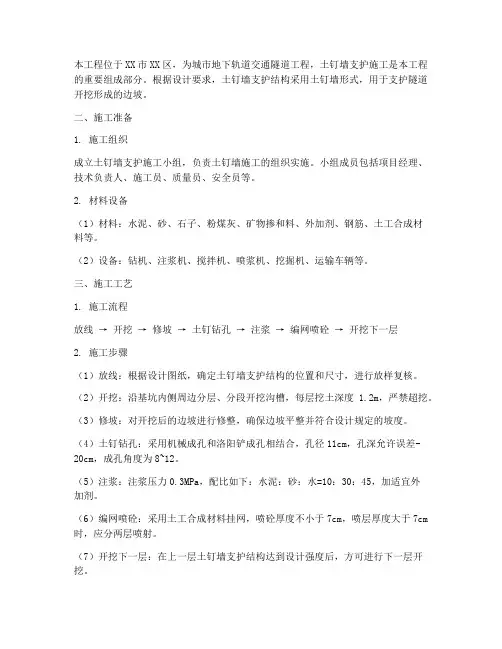

本工程位于XX市XX区，为城市地下轨道交通隧道工程，土钉墙支护施工是本工程的重要组成部分。
根据设计要求，土钉墙支护结构采用土钉墙形式，用于支护隧道开挖形成的边坡。
二、施工准备1. 施工组织成立土钉墙支护施工小组，负责土钉墙施工的组织实施。
小组成员包括项目经理、技术负责人、施工员、质量员、安全员等。
2. 材料设备（1）材料：水泥、砂、石子、粉煤灰、矿物掺和料、外加剂、钢筋、土工合成材料等。
（2）设备：钻机、注浆机、搅拌机、喷浆机、挖掘机、运输车辆等。
三、施工工艺1. 施工流程放线→ 开挖→ 修坡→ 土钉钻孔→ 注浆→ 编网喷砼→ 开挖下一层2. 施工步骤（1）放线：根据设计图纸，确定土钉墙支护结构的位置和尺寸，进行放样复核。
（2）开挖：沿基坑内侧周边分层、分段开挖沟槽，每层挖土深度 1.2m，严禁超挖。
（3）修坡：对开挖后的边坡进行修整，确保边坡平整并符合设计规定的坡度。
（4）土钉钻孔：采用机械成孔和洛阳铲成孔相结合，孔径11cm，孔深允许误差-20cm，成孔角度为8~12。
（5）注浆：注浆压力0.3MPa，配比如下：水泥：砂：水=10：30：45，加适宜外加剂。
（6）编网喷砼：采用土工合成材料挂网，喷砼厚度不小于7cm，喷层厚度大于7cm 时，应分两层喷射。
（7）开挖下一层：在上一层土钉墙支护结构达到设计强度后，方可进行下一层开挖。
四、施工质量控制1. 材料质量控制：严格按照设计要求进行材料采购、验收，确保材料质量符合规范。
2. 施工过程控制：加强施工过程的质量检查，确保施工质量符合设计要求。
3. 工程验收：在土钉墙支护结构施工完成后，进行工程验收，确保工程质量达到设计要求。
五、安全措施1. 施工人员安全：对施工人员进行安全教育和培训，确保施工人员具备安全操作技能。
2. 施工现场安全：设置安全警示标志，加强施工现场安全管理，防止安全事故发生。
3. 机械设备安全：定期检查机械设备，确保机械设备运行正常。
土钉墙支护施工方案一、项目背景土钉墙支护是一种常用的地质工程支护措施，适用于土体较松软且容易塌方的地区。
土钉墙支护通过在土体中锚固钢筋，并与面板结构相互作用，提供了土体的稳定性和抗滑性。
本文将介绍土钉墙支护的施工方案，以确保施工过程安全可靠。
二、施工准备1. 设计与方案准备在施工前，必须进行详细的设计和方案准备工作。
这包括对场地进行勘察和地质调查，确定土钉墙的布置方式和尺寸。
根据土钉墙的高度和坡度，制定合理的施工方案，并进行必要的安全计算和结构设计。
2. 施工材料和设备准备准备施工所需的材料和设备。
包括钢筋、土钉、混凝土、钢板等基础材料，以及钢筋切割机、挖掘机、打桩机等施工设备。
确保材料和设备的质量符合相关标准，并进行必要的检测和试验。
3. 施工人员和安全培训组织施工人员并进行必要的安全培训。
确保施工人员具备必要的技能和知识，熟悉施工方案和操作流程。
同时，提供必要的防护装备和安全设施，确保施工过程中的安全。
4. 施工图纸和施工顺序准备详细的施工图纸和施工顺序。
施工图纸应包括土钉的布置和排列、钢筋的尺寸和布置、钢板的尺寸和固定方式等信息。
施工顺序应明确各个施工环节的先后关系，以确保施工的连贯性和顺利进行。
三、施工步骤1. 土钉的预制和安装第一步是制作和安装土钉。
根据设计要求，预制钢筋土钉，并根据施工图纸的标注进行排列和安装。
土钉应按照一定的间距和深度进行固定，以确保墙体的稳定性。
在固定土钉时，应注意土钉的垂直度和水平度，确保土钉的质量和准确性。
2. 钢板固定和面板施工在土钉固定后，进行钢板的固定和面板的施工。
钢板应根据设计要求和施工图纸进行尺寸切割，并按照一定的固定方式进行安装。
面板施工时，应注意面板的平整度和密实度，确保面板与土钉的结合牢固可靠。
3. 导水与排水措施为了保证墙体的稳定性和防止水土流失，需要进行导水和排水措施。
根据实际情况，选择合适的导水材料和排水构造，并进行施工和安装。
确保导水和排水系统的完整性和有效性。
土钉墙施工方案1. 引言土钉墙是一种常用于土木工程中的支护结构，其通过在土体中预埋长钢筋（土钉）来增加土体的抗拉能力，从而提高土体的整体稳定性。
本文将介绍土钉墙的施工方案，包括材料准备、基础处理、土钉安装和面板施工等内容。
2. 材料准备在进行土钉墙施工之前，需要准备以下材料：•长钢筋（土钉）•锚固材料（例如土钉胶）•面板材料（例如钢筋混凝土或木质板材）•构造胶•锚具和连接件•基础处理材料（例如建筑胶）3. 基础处理在进行土钉墙施工之前，需要对基础进行必要的处理，以确保土钉墙的稳定性和承载能力。
3.1 基础清理清理基础表面的杂物和浮土，确保基础表面的平整和干燥。
3.2 基础修复检查基础是否存在裂缝或损坏，对其进行修复。
可以使用建筑胶填补裂缝，并在需要的地方加固基础。
4. 土钉安装4.1 钻孔使用钻机在预定的位置上进行钻孔，钻孔的深度和直径应根据设计要求确定。
钻孔的间距应根据土钉墙的设计要求进行调整。
4.2 安装土钉在钻孔中安装土钉，并使用适当的锚固材料（例如土钉胶）将土钉与土体牢固连接。
确保土钉的安装深度和间距符合设计要求。
4.3 铺设面板待土钉固定后，可以开始铺设面板材料。
根据需要选择合适的面板材料，如钢筋混凝土板或木质板材。
使用构造胶将面板与土钉连接，并确保面板的安装牢固。
5. 后续处理5.1 防水处理对土钉墙进行防水处理，以提高其耐久性和抗渗性。
可以选择适当的防水材料，如防水涂料或防水胶水。
5.2 表面处理对土钉墙的表面进行处理，以提高其外观和保护作用。
可以选择适当的涂料或表面处理材料，如防腐剂或装饰性涂料。
6. 结论土钉墙施工方案是确保土钉墙稳定性和承载能力的重要步骤。
本文介绍了土钉墙施工中的材料准备、基础处理、土钉安装和面板施工等关键步骤。
通过正确执行这些步骤，可以确保土钉墙的质量和可靠性，并确保土钉墙在土木工程中发挥应有的作用。
土钉墙施工方案范文一、施工前准备工作1.1了解土钉墙施工的设计图纸，明确施工的具体要求和流程。
1.2分析土钉墙施工的现场情况，确定施工的难点和特殊要求。
1.3计算土钉墙施工所需的土壤和材料的数量，确保施工的顺利进行。
1.4购买所需的土壤和材料，并进行储存和保管。
二、施工材料准备2.1注塑土钉：根据设计要求购买合适规格的注塑土钉，并进行质量检验。
2.2预制土墙：购买合适规格和数量的预制土墙，并对其进行质量检验。
2.3固结材料：购买适量的母土和掺加有机和无机掺合料的水泥，并进行质量检验。
2.4耐腐蚀网格：购买合适规格和数量的耐腐蚀网格，并进行质量检验。
2.5辅助材料：购买合适数量的钢筋、模板、支护杆等辅助材料，并进行质量检验。
三、施工流程及方法3.1确定土钉墙施工的起点和终点，并在墙体上进行标线和测量。
3.2开挖土钉孔洞：根据设计要求和土壤的承载力，选择适当的孔径和孔距，使用钻孔机进行土钉孔洞的开挖。
3.3安装注塑土钉：将注塑土钉插入孔洞中，确保其与墙面垂直，并使用模板和支护杆进行支撑。
3.4固结土钉：将母土注入土钉孔洞中，同时适量掺加水泥混凝土，确保土钉的稳定和固结。
3.5安装耐腐蚀网格：将耐腐蚀网格与土钉墙固结，使用钢筋焊接或搭扣固定。
3.6安装预制土墙：根据设计要求，将预制土墙安装在土钉和耐腐蚀网格上，并使用水平仪进行调整。
3.7分层施工：根据设计要求，分层进行土钉墙施工，确保每一层的水平度和垂直度。
3.8检查和修正：定期进行施工质量检查，及时发现问题并进行修正。
四、施工安全及环境保护4.1严格执行施工安全规定，保证施工人员的人身安全。
4.2对施工现场进行临时封闭和警示标识，防止非施工人员进入。
4.3防止施工现场的土壤和材料污染环境，采用覆盖和雨水收集等方法进行环境保护。
4.4合理安排施工工期和施工中断，减少对周边居民的影响。
五、施工后的清理和验收工作5.1施工完成后，进行工地的清理和整理，保持施工现场的整洁。
土钉墙支护施工方案土钉墙支护施工方案一、工程概述：本施工方案旨在对土质较差的土堡墙进行支护加固，提高墙体的稳定性和抗震能力。
施工内容主要包括土钉锚固、喷锚网安装、土钉高强度砂浆充填及喷涂防水材料等。
二、施工步骤：1.确定施工界限和工作面：根据设计要求，确定施工范围，并进行清理和平整。
2.土钉锚固：选用合适长度和直径的土钉，根据设计要求和钻孔情况确定锚固深度，逐个钻孔并安装土钉。
3.喷锚网安装：将喷锚网切割成合适尺寸，然后用螺丝或铁丝固定在土钉上，保证喷锚网与土钉牢固连接。
4.土钉充填：在土钉孔中先注入适量高强度砂浆，再将土钉插入孔内，并在混凝土凝固前进行振捣，保证充填均匀。
5.喷涂防水材料：等砂浆充填完全干燥后，对土钉墙表面进行清理和修整，然后进行喷涂防水材料的涂覆，保证墙体防水性能。
6.施工验收：经过以上施工步骤后，进行施工验收，检查土钉、喷锚网、砂浆充填和喷涂防水材料等的合格情况。
三、施工要点：1.确定土钉墙的受力特点，根据土质和设计要求合理选择土钉的直径和长度，确保土钉的承载能力满足要求。
2.土钉的钻孔和安装要求精确，保证土钉的位置准确和安装密实，确保土钉与喷锚网的牢固连接。
3.土钉充填时要均匀振捣，保证高强度砂浆充填均匀，没有空隙和气孔。
4.喷涂防水材料要使用质量良好的材料，并确保涂覆均匀，覆盖面积达到设计要求。
5.施工过程中要严格按照设计要求和施工规范进行操作，保证施工质量和工程安全。
四、材料和设备：1.土钉：选用长度和直径适宜的钢筋或钢管，具备一定的承载能力。
2.高强度砂浆：选用合适配比的高强度水泥砂浆，具备良好的充填性能和抗震能力。
3.喷锚网：选用锚固能力强、耐腐蚀的喷锚网，确保与土钉的牢固连接。
4.喷涂防水材料：选用防水性能优良、易施工的喷涂防水材料。
5.施工设备：包括钻机、振捣机、喷涂设备等。
五、安全措施：1.施工人员需参加安全培训，持证上岗。
2.施工现场设置安全警示标志，明确施工区域，保证施工区域内的人员和设备安全。
土钉墙施工方案范文土钉墙是一种常见的地质治理工程中使用的技术，通常用于控制土体的滑坡、崩塌等地质灾害。
土钉墙施工方案涉及到多个方面，包括土钉选择、土钉埋设深度、荷载计算、土钉间距、钢筋网、锚固材料以及施工工艺等等。
本文将详细介绍土钉墙施工方案的主要内容。
一、土钉选择土钉是土钉墙工程的核心构件，其选择需要考虑土钉的材料、直径、长度等因素。
一般常用的土钉材料有普通碳素钢、锌铝合金、不锈钢等，根据工程要求和设计要求选择合适的材料。
土钉的直径和长度，通常要根据土体稳定性和设计荷载来确定，一般情况下直径为16mm至32mm，长度为3m至8m。
二、土钉埋设深度土钉的埋设深度是土钉墙施工中关键的一步，它直接影响着土钉与土体的相互作用机制和墙体的整体稳定性。
一般情况下，土钉的埋设深度应该不小于土钉长度的一半，以确保土钉可以充分锚固在土体中。
三、荷载计算荷载计算是土钉墙工程的重要一环，它直接决定了土钉墙的设计和施工方案。
荷载计算应包括地下水、自然坡体荷载、超载荷载等各种荷载的综合考虑，以保证土钉墙在各种荷载情况下的稳定性和安全性。
四、土钉间距土钉间距是指土钉墙上相邻两根土钉的距离，它的选择需要考虑土钉的直径、长度和设计荷载等因素。
一般情况下，土钉间距可以根据经验公式或者计算公式来确定，以保证土钉墙整体达到设计要求。
五、钢筋网钢筋网是土钉墙施工中的重要一部分，它用来固定土钉，增加墙体整体的稳定性。
钢筋网需要选择适合的材料和规格，一般应符合相关的行业标准，并确保与土钉的连接牢固可靠。
六、锚固材料锚固材料是土钉墙施工中必不可少的一种材料，它用于填充土钉孔内，增加土钉与土体的摩擦力和承载力。
锚固材料通常选择水泥砂浆、聚氨酯泡沫等材料，具体选择应根据工程要求和设计要求来确定。
七、施工工艺综上所述，土钉墙施工方案需要综合考虑土钉的选择、土钉埋设深度、荷载计算、土钉间距、钢筋网、锚固材料以及施工工艺等多个因素。
通过科学合理地选择和设计，可以确保土钉墙在稳定性和安全性方面满足设计要求，达到有效地防止地质灾害的目的。
土钉墙支护施工方案土钉墙支护施工方案1. 简介土钉墙是一种常用的土石支护结构，用于解决山体、边坡等地质条件不稳定的问题。
该方案为土钉墙支护的施工方案，旨在介绍施工的关键步骤、材料选择以及主要施工工艺等内容。
2. 施工步骤2.1 前期准备在施工开始之前，需要进行充分的前期准备工作。
具体步骤如下：1. 工程勘测：对施工场地进行详细勘测，确定地质条件、地下水位等参数，以制定合理的施工方案。
2. 设计方案：根据勘测结果，制定适合的土钉墙支护设计方案，并进行相关图纸的绘制。
3. 材料准备：根据设计方案，准备所需的土钉、钢筋、混凝土等施工材料。
2.2 土钉钻孔土钉钻孔是土钉墙支护的关键步骤，需要注意以下几点：1. 钻孔布置：根据设计方案确定钻孔的位置、间距和深度，并进行布置。
2. 钻孔施工：采用专用的土钻机进行钻孔，严格控制孔径和深度，并对孔口进行清理。
2.3 填充土钉孔在完成钻孔后，需要进行土钉孔的填充工作：1. 混凝土灌注：将预制的混凝土灌注到土钉孔中，填充孔隙，并将土钉与混凝土紧密结合。
2. 养护处理：对填充的混凝土进行养护处理，保证其强度和稳定性。
2.4 土钉喷射混凝土土钉喷射混凝土是土钉墙的主要构造部分，需要注意以下几点：1. 喷射混凝土准备：根据设计方案，准备好喷射混凝土的原材料，并进行混合、搅拌等工作。
2. 喷射混凝土施工：采用专用喷射设备进行混凝土喷射施工，控制混凝土的厚度和均匀性。
2.5 土钉墙面加固土钉墙面的加固是确保整个支护结构稳定的重要环节，具体施工步骤如下：1. 面网材料安装：在喷射混凝土初凝后，安装面网材料，固定在土钉墙面上。
2. 打钩连接：将面网与土钉进行打钩连接，并加固固定，提高整体的稳定性。
3. 面层施工：在面网安装完成后，进行土钉墙面的面层砂浆施工，提高外观效果和保护结构。
3. 安全措施在土钉墙支护施工过程中，需要注意以下安全措施：1. 严格遵守施工操作规程，确保施工人员的安全。
目录
第一章编制说明 (1)
1.1 施工方案编制依据 (1)
第二章工程概况 (1)
2.1工程概况 (1)
2.2工程地质 (2)
第三章土钉墙施工方案 (3)
3.1技术参数 (3)
3.2施工顺序 (3)
3.3主要施工机械 (3)
3.4土钉墙施工工艺流程 (4)
3.4施工工艺说明 (4)
第四章质量保证措施 (6)
第一章编制说明
1.1 施工方案编制依据
施工方案主要依据设计图纸、地质勘察资料等，围绕着确保安全、保证质量、保证工期的目标来编制的。
在施工方案编制过程中，依据工程特点和我们的施工能力针对设计文件中涉及的各单项技术按设计、施工要求的理解及细化，针对设计中提出的安全、文明施工、质量和工期目标，从劳、材、机等几个方面提出了合理的组织计划和相应的保证体系。
编制上述文件的主要依据包括：
1、深圳市儿童医院改扩建工程一期基坑施工图纸；
2、地质勘察及踏勘现场调查资料；
3、设计、施工过程中涉及的有关规范、规程。
第二章工程概况
2.1工程概况
深圳市儿童医院改扩建工程一期基坑位于福田区深圳市儿童医院内，北临红荔西路，西临民田路，东临儿童医院医务楼。
儿童医院改扩建工程面积约13000㎡，建筑为14层住院大楼，采用框架剪力墙结构，建筑物等级为Ⅱ级。
深圳地铁三号线西延段从一期地下室基坑正下方穿过，地铁顶板到基坑底部的距离介于2.51m～5.72m之间。
地下室施工采用明挖法施工，基坑围护结构采用桩锚支护设计。
由于三号线西延段下穿于基坑，故在三号线通过区域，围护桩桩长受到限制从而达不到支护作用，在这区域土方开挖采取放坡形式通过土钉墙支护以保证施工安全。
在基坑东北角车库坡道段采用土钉墙支护进行放坡开挖。
基坑围护结构土钉支护部位如图1-1所示（断面3-3、10-10、13-13）。
9
107
8
图1-1基坑平面布置图
2.2工程地质
根据钻孔揭露，土钉墙施工部分场地地层有人工填土，第四系冲洪积层、残积层，自上至下分述如下：
⑴人工填土层（Q ml）
素填土：场地内均有分布, 褐黄色、褐红色，稍湿，松散，未固结，主要由石英质砾砂混碎块石和粘性土组成，其中砾砂含量40%左右，部分钻孔含有少量碎砖块等建筑垃圾。
该层场地内均有分布，揭露层厚2.00～6.00m不等，平均厚度3.90 m，层顶标高10.03～11.75m。
⑵第四系冲洪积层（Q al+pl）
1）淤泥质土灰黑色～黑色，湿～饱和，软塑状，部分钻孔为流塑状，主要由粘土组成，局部夹有较多的石英质细砂，该层主要分布在场地的中部，呈条带状分布，层厚2.00～4.30m不等，平均厚度3.16 m，层顶标高在5.85～8.04m之间。
本层共进行标准贯入试验8次，击数1～5击，平均3.4击。
2）含砂粉质粘土：褐红色～褐黄色，湿，可塑～硬塑，主要由石英质砂和粉质粘性土组成，其中砂质含量50～60%，部分钻孔上部含有机质。
该层场地大部分钻孔有揭露。
揭露层厚0.60～4.70m，平均厚度2.73m，层顶标高在2.89～8.95m间。
本层共进行标准贯入试验2次，击数均为5击。
3）粗砂：褐黄色～灰色，饱和，稍密～中密，主要由石英质砾砂和少量粘土组成，呈条带状分布。
揭露层厚0.90～3.50m，平均厚度1.89m，层顶标高在
4.10～6.62m间。
⑶、第四系残积层（Ｑel）
砂质粘性土：褐黄色～褐红色，湿～稍湿，可塑～硬塑，可见原岩结构，主要由石英质砂和粘性土组成，其中砂质含量60～70％，部分钻孔段该层主要为粘性土。
在本次勘察过程中部份钻孔揭露有块状强风化岩夹层和中风化岩夹层。
属震旦系片麻岩风化残积土。
该层各钻孔均有揭露。
揭露层厚10.20～27.40m，平均厚度17.19m，层顶标高在1.01～6.06m间。
第三章土钉墙施工方案
3.1技术参数
盾构通过区域土钉墙采用钢筋土钉，水平间距1.2m、排距1.2m，倾角15°。
车库坡道段采用钢花管土钉，水平间距1.5m、排距1.5m，倾角20°。
3.2施工顺序
先在土层面上喷混凝土3-5cm厚，然后用钻机成孔，安装钢筋（钢管），并对土钉进行注浆，上接Ø6@200×200mm钢筋网，然后复喷混凝土至100mm。
每次开挖到土钉设计位置以下0.5米时开始施作土钉墙，开挖一层施作一道土钉。
分层分段开挖，分层分段施工土钉墙。
3.3主要施工机械
土方挖运机械设备一览表表3-1
土钉墙施工机械设备一览表表3-2
3.4土钉墙施工工艺流程
具体施工工序见图3-1。
图3-1 土钉墙施工工艺流程图
3.4施工工艺说明
⑴排水
施工前采取恰当的排水措施。
包括地表排水，支护内部排水，以及基坑排水，避免土体处于饱和状态并减轻作用于面层上的静水压力。
⑵测量放线
根据中线和标高及放坡坡度，算出开挖线，并现场进行开挖位置定测，放线。
⑶基坑开挖
根据设计要求，每次开挖深度小于1.5m，为保证坡面平整，坡面20—30cm 厚度用人工修坡，清除扰动部分，平整坡面，先喷30mm厚混凝土，混凝土标号C20。
⑷成孔：
采用GC-50型地质钻机成孔，钻孔后进行清孔检查，对孔中出现的局部渗水塌孔或掉落松土立即进行压浆处理，并及时安设土钉钢筋（钢花管）并注浆。
⑸土钉制作及安装
钢筋土钉采用Φ25钢筋（详见图3-2），每隔1.5m焊对中支架（详见图3-3），防止主筋偏离土钉中心。
钢花管土钉采用φ48δ3.0钢花管，尾部设置尖角，管身每隔500mm设置一30×30角钢倒刺（详见图3-4）。
土钉推送前，再次检查孔内是否存有杂物和泥浆，确认孔内无杂物和泥浆后，将土钉沿孔推入孔底。
推送工程中，不能转动土钉，防止对中架破坏孔壁；切勿强行推送，防止土钉头部插入土体中，土钉送不到孔底时，应将土钉拔出，修孔后再进行推送。
图3-2 钢筋锚杆大样
图3-3 锚杆支撑架大样
图3-4 钢花管土钉大样
⑹注浆
钢筋（钢花管）土钉置入后，用注浆机通过注浆管（钢花管）向孔内注水泥浆。
水泥采用P.O.42.5R普通硅酸盐水泥，注浆压力0.4—0.6Mpa，水灰比拟定
0.45-0.55。
⑺挂钢筋网
面层钢筋网用φ16钢筋焊接加强固定在土钉上，再在土钉端部两侧分别沿长度方向双面焊上100mm长的φ20锁定筋。
见图3—5土钉大样图。
图3-5 土钉大样图
⑻喷射混凝土
待钢筋网片焊接好后，喷射C20混凝土至100mm厚。
分层分段开挖和分层分段施工土钉墙平行作业。
第四章质量保证措施
⑴基坑开挖与支护应分层进行，上层支护完毕后，支护结构达到一定强度（大于70%）后，方可进入下一层的开挖。
分层开挖深度不大于1.5m.
⑵土钉支护前对基坑四周支护范围内的地表进行修整，构筑排水沟和水泥砂浆或混凝土面层，防止地表降水向地下渗透。
⑶土钉成孔前，按设计要求定出孔位并作出标记和编号。
孔位和孔深允许偏差50mm。
⑷钻孔后进行清孔检查，对孔中出现的局部渗水塌孔或掉落松土立即处理，成孔后及时安设土钉钢筋并注浆。
⑸在喷射混凝土前，保证面层内的钢筋网片牢固固定在边壁上并符合规定的保护层厚度要求。
⑹为保证施工时的喷射混凝土厚度达至规定值，在边壁面上垂直打入短的钢筋段作为标志。
在继续进行下步喷射混凝土作业时，仔细清除预留施工缝接合面上的浮浆层和松敞碎屑，并喷水使之潮湿。
⑺喷射混凝土强度符合要求，喷射混凝土的接茬处应斜交搭接，搭接长度应20cm以上。
