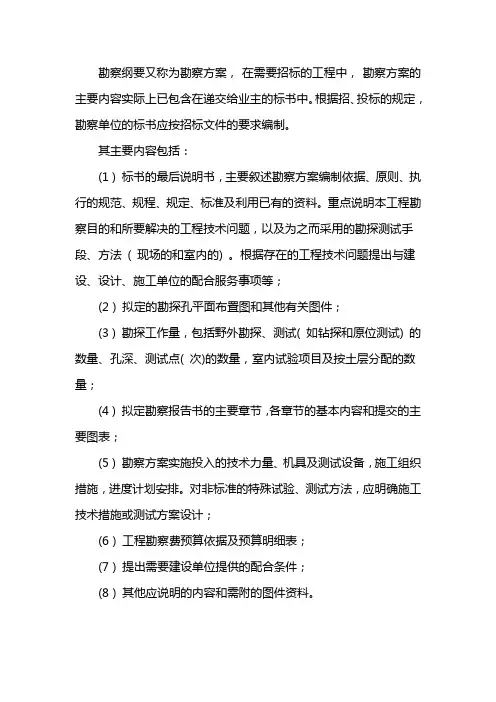

招投标勘察设计工作大纲

招招标勘探设计工作纲领 1 / 20 .. .. ..

勘探设计工作纲领

1 项目概略 、设计范围

×××××××区于 ×年×月建立，××年×月被国家发改委批准为

××× 省级开发区 ，开发区规划面积 ××平方公里 ，以“生态型、组团式、开放式”理念规划建设 ，基础设备达到 “五通一平 ”标准。

本项目在 ×××××中占重要地位 ，本项目的建成将对该地域路网的完美和拉动地区经济增添起侧重要作用 。

××路（××大道至 ××大道 ）为Ⅲ级城市次干路 ，道路全长约

2600 米，宽 24 米；

××路（××大道至 ××路）为Ⅲ级城市次干路 ，道路全长约

1847 米，宽 20 米；

××路（××路至 ××路）为Ⅲ级城市次干路 ，道路全长约 1137 米，

宽20米；

2 勘探设计工作内容 、工作方案及计划工作量

2.1 勘探设计工作

本次招标项目的工程设计将依照有关规划 。依据 《××××开发区

×× 路等三条道路设计招标文件 》要求，勘探设计内容主要包含 ：工程勘

察、初步设计 、施工图设计及工程施工 、查收、保修阶段等后续设计服务。

2.2 勘探设计工作内容

按招标文件要求及本项目特色 ，工程测绘主要内容为 ：管线埋设状况、脆弱地基范围及深度 、地形图丈量和修测等 。

2.3 勘探设计工作周期

依据《××××开发区 ××路等三条道路设计招标文件 》的要求，本工程设计周期计划为 60 天（设计与测绘工作穿插同时进行 ，不包含各阶

参照资料 招招标勘探设计工作纲领 2 / 20 .. .. ..

段设计文件的审批时间 ，包含各阶段审批后的改正时间 ）。各个阶段

的周期安排以下 ：

工程测绘阶段

本阶段的工作时间严格意义上是包含在下述设计阶段周期内 ，根

据工程进度需要与设计工作穿插进行的 。

设计阶段

(1) 初步设计阶段

勘探设计文件经过审察后 16 天内提交初步设计文件送审稿 ；初步设计文件送审稿审察通事后 6 天内提交改正后的正式初步设

计文件。

(2) 施工图设计阶段

初步设计文件审察通事后 18 天内提交汇总施工图设计送审稿 ；

施工图设计送审稿审察通事后 7 天以内按汇总形式和分标段形式

分别提交改正后的正式施工图设计文件 。

后续服务阶段

从供给正式施工图文件至工程经过完工查收并配合审计 。

2.4 勘探设计工作方案

工程含测绘工作方案

丈量主要技术方法 ：

地形丈量采纳全站仪或 GPS 及时定位技术 RTK 配合 PDA 掌

上电子平板 （che-ce ）进行全因素野外数据采集并及时编写 。

隐蔽的地下管线探测采纳 RD400 管线探测仪探测 ，非金属隐

蔽管线采纳 SIR-II 型透地雷达测内业办理采纳 Che 地形成图

系统进行编写 。

数字化测图的基本要求 ：

数字化测图的测距最大长度应小于 70 米。

参照资料 招招标勘探设计工作纲领 3 / 20 .. .. ..

高程注记应小于图上 3cm ，特色点一定注记高程 ，平土区、施工区以及道路双侧的绿化地只注记高程 ，其余地域应绘制等高线，基本等高距为 0.5 米。

各样建筑物 、修建物、电力线、电信线、各样检修井以及所有道路隶属设备等应正确测绘 ，对建筑物的构造资料 、建筑层数等属性正确注记 。道路及其界限限要正确测绘并注明资料 ，涵洞等应测注底部高程及净空高 。

各样地物 、地貌应表示完好 ，原则上不作弃取 。

测注测区内所有架空线路及下垂线净空高 。

各样地图因素严格依照 《图式》表示，对《图式》中没有符号的独立地物按 《增补图式 》表示或用汉字注记 。

图根控制丈量 ：

在已有的各等级控制点的基础上施测附 （闭）合图根导线和图根支导线以知足测图设站的要求 。图根导线丈量应知足下表的规定。

图根点在土质地域用木桩为标记 ，水泥地面刻 “田”字打钢钉为标记，并用红油漆写明点号 。图根点编号为 T1、T2 。

图根点采纳全站仪 （标称精度为 ：测角 2″，测距 3mm+2 ?

Dppm ）观察，PC-E500 计算机记录 。

图根点施测电磁波测距三角高程 。三角高程对向观察高差较差应小于 80 mm （D 为边长，以公里为单位 ），高程导线的闭合差应小于 40

mm 。三角高程导线应起闭于四等水平点上 。图根三角高程成就取

位至 0.001 米。

1：500 数字化测图

外业数据采集

数字化测图采纳全因素野外数据采集达成 ，设站除已知点定向外

参照资料 招招标勘探设计工作纲领 4 / 20 .. .. ..

应起码有一个已知方向点进行检查 。数据采集用全站仪或 GPSRTK 技术配合掌上电脑电子平板 CHe-CE 记录，比较实地地物 、地貌进行简略的及时编写办理 ，生成相应的图形数据文件 。

内业数据办理

将外业采集生成的图形数据文件导入 CHe 成图系统 ，进行拼接 。

对各样地物 、独立地物 、地形、地貌因素的表示及其符号配置按 《图式》规定进行精编完美办理 。

各样属性文字注记一定层次清楚 ，切合《图式》要求。

地形图的测绘内容

应认真测绘道路 （包含便道 ）、涵洞、水渠、房子等建修建物的地点与标高 。地形地貌的标高等 ，为此一定做到 ：

a、道路应测注铺装资料 ，每隔 50 米测注路中及双侧路面高程 。

b 、涵洞应测注顶和底高程 ，较大的涵洞同时要表示断面 。

c、水渠应注明流向 ，双线水渠除标明沟顶边高程外 ，还应每隔 25

米左右测注沟底高程 ，池塘应测注塘顶边及塘底高程 。

d 、建筑区和施工区 、乱掘地以及道路双侧的绿化可只注记高程 ，其余地域一定绘制等高线 。

2.5 各阶段设计工作方案

初步设计阶段

① 拟订初步设计进度计划

设计预先指导计划 ；

现场进一步检查计划 ；

就设计问题走访有关部门认识核实资料计划 ；

与业主和有关部门磋商及初步设计中间成就报告计划 ；

完美初步设计并提交初步设计送审文件 、图纸计划 ；初步设计送审工作安排 ；

参照资料 招招标勘探设计工作纲领 5 / 20 .. .. ..

初步设计正式文件改正 、达成计划 ；

初步设计正式文件提交工作安排 。

② 拟订初步设计技术线路

依据详尽性规划设计进行初步设计 ；

对初步设计进行预先指导 ，明确技术标准 ；方案建议及其余重要技术问题的议论确立 ；

与业主及有关部门交流 ，认识其对初步设计的建议和要求 ；达成初步设计送审稿 、设计文件送审 ；改正、完美初步设计正式设计文件 ；

达成初步设计概算编制 。

③ 按所拟订的计划和技术线路达成初步设计工作

施工图设计阶段

① 拟订施工图设计进度计划

整体进度计划 ；

各专业进度计划 ；

专业资料提交计划 ；

中间成就评审计划 ；

与业主及有关管理部门协调计划 ；

施工图校审 、会签计划 ；

施工图设计送审稿加工 、装订计划 ；

施工图设计改正 、完美计划 ；

提交正式施工图文件时间计划 。

② 拟订施工图设计技术线路

依据初步设计进行施工图设计 ；

对施工图设计进行预先指导 ，明确技术标准 ；

初步设计审察建议及其余重要技术问题的议论确立 ；

参照资料 招招标勘探设计工作纲领 6 / 20 .. .. ..

中间成就的评审 ，考证设计的技术 、经济合理性 ；

与业主及有关部门交流 ，认识其对施工图的建议和要求 ；达成施工图送审稿设计文件送审 ；改正、完美施工图正式设计文件 ；

业主要求的话 ，达成施工图估算编制 。

③ 按所拟订的计划和技术线路达成施工图设计工作

配合施工招标阶段

① 由项目负责人和主要设计人员参加配合施工招标阶段工作 ；

② 配合业主及时进行招标过程中现场踏勘 、状况介绍 、技术问题答疑等工作 。

施工配合阶段

① 依照招标文件中确立的后期服务人员构成施工服务组 ；

② 推行分段专项专人负责制 ，明确施工服务人员的工作职责和内

容；

③ 成立施工服务档案制度 ，对施工服务日期 、内容、人员及现场办理措

施和设计更改进行登记 ；

④ 拟订施工服务信息通告制度 ，保证项目组设计人员及时认识现场施工状况和工程例会状况 ；

⑤ 拟订施工服务设计更改时限制度 ，保证及时达成设计更改 ；

⑥ 装备施工服务专用车辆 ，保证施工服务交通条件 。

2.6 勘探设计计划工作量

设计计划工作量

依据工作内容和工期计划安排 ，本工程设计计划工作量明细见下

表：
