关于通频带，3dB带宽，三阶截点和1dB压缩点，截止频率，频率范围，带宽，特征频率（中心频率），截止频率和增益（db)
1.通频带
通频带用于衡量放大电路对不同频率信号的放大能力。由于放大电路中电容、电感及半导体器件结电容等电抗元件的存在，在输入信号频率较低或较高时，放大倍数的数值会下降并产生相移。通常情况下，放大电路只适用于放大某一个特定频率范围内的信号。
如图所示为某放大电路的幅频特性曲线。
f1-f2之间为通频带
下限截止频率fL：在信号频率下降到一定程度时，放大倍数的数值明显下降，使放大倍数的数值等于0.707倍的频率称为下限截止频率fL。
上限截止频率fH：信号频率上升到一定程度时，放大倍数的数值也将下降，使放大倍数的数值等于0.707倍的频率称为上限截止频率fH。
通频带fbw：fL与fH之间形成的频带称中频段，或通频带fbw。
fbw＝fH－fL
或者定义为：
在信号传输系统中,系统输出信号从最大值衰减3dB的信号频率为截止频率,上下截止频率之间的频带称为通频带,用BW表示
通频带越宽，表明放大电路对不同频率信号的适应能力越强。
"通频带" 英文：passband; transmission bands; pass band;
2. 3dB带宽 个人精心收集整理.word可编辑.欢迎下载支持
3dB--指的是比峰值功率小3dB（就是峰值的50％）的频谱范围的带宽；
6dB--同上，6dB对应的是峰值功率的25％。
3dB带宽指幅值等于最大值的二分之根号二倍时对应的频带宽度幅值的平方即为功率，平方后变为1/2倍，在对数坐标中就是 -3dB的位置了，也就是半功率点了，对应的带宽就是功率在减少至其一半以前的频带宽度，表示在该带宽内集中了一半的功率。
3. 关于三阶截点和1dB压缩点

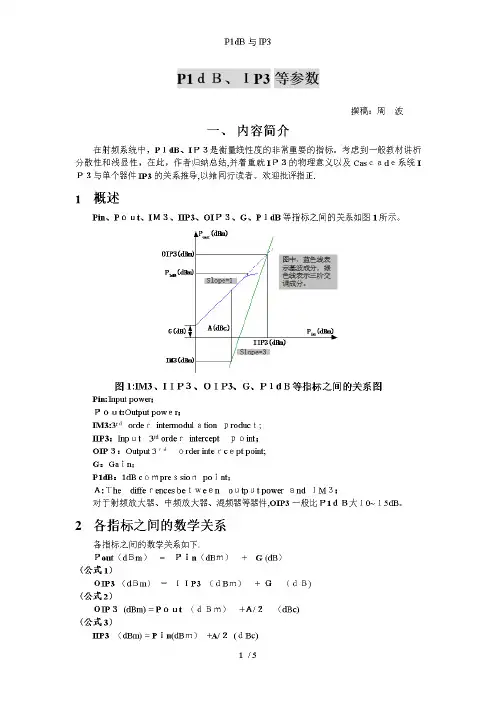

1dB压缩点(P1dB)是输出功率的性能参数。压缩点越高意味着输出功率越高。P1dB是指与在很低的功率时相比增益减少1dB时的输入(或输出)功率点。三阶截取点(IP3)是表示线性度或失真性能的参数。IP3越高表示线性度越好和更少的失真。
1 1 请简述锁相环的基本构成与工作原理请简述锁相环的基本构成与工作原理请简述锁相环的基本构成与工作原理，，各主要部件的作用各主要部件的作用。。 答：相环由以下三个基本部件组成：鉴相器（PD）、环路滤波器（LPF）和压控振荡器（VCO）。 锁相环的工作原理： 1. 压控振荡器的输出经过采集并分频； 2. 和基准信号同时输入鉴相器； 3. 鉴相器通过比较上述两个信号的频率差，然后输出一个直流脉冲电压； 4. 控制VCO，使它的频率改变； 5. 这样经过一个很短的时间，VCO 的输出就会稳定于某一期望值。 锁相环可用来实现输出和输入两个信号之间的相位同步。当没有基准（参考）输入信号时，环路滤波器的输出为零（或为某一固定值）。这时，压控振荡器按其固有频率fv进行自由振荡。当有频率为fr的参考信号输入时，Ur 和Uv同时加到鉴相器进行鉴相。如果fr和fv相差不大，鉴相器对Ur 和Uv进行鉴相的结果，输出一个与Ur 和Uv的相位差成正比的误差电压Ud，再经过环路滤波器滤去Ud中的高频成分，输出一个控制电压Uc，Uc将使压控振荡器的频率fv（和相位）发生变化，朝着参考输入信号的频率靠拢，最后使fv= fr，环路锁定。环路一旦进入锁定状态后，压控振荡器的输出信号与环路的输入信号（参考信号）之间只有一个固定的稳态相位差，而没有频差存在。这时我们就称环路已被锁定。 ⑴鉴相环(或相位比较器,记为PD或PC)：是完成相位比较的单元，用来比较输入信号和基准信号的之间的相位。它的输出电压正比于两个输入信号之相位差。⑵低通滤波器(LPF)：是个线性电路，其作用是滤除鉴相器输出电压中的高频分量，起平滑滤波的作用。通常由电阻、电容或电感等组成，有时也包含运算放大器。⑶压控振荡器（VCO）：振荡频率受控制电压控制的振荡器，而振荡频率与控制电压之间成线性关系。在PLL（锁相环）中，压控振荡器实际上是把控制电压转换为相位。 2 2 请说出产生线性调频信号的几种方法请说出产生线性调频信号的几种方法请说出产生线性调频信号的几种方法。。 2答：LFM的产生方法很多, 如采用SAW器件的无源法，采用VCO器件的有源法等等。但是对于宽带LFM的产由于需要极高的调频线性度以及极高的频率稳定度, 上述产生方法均无
关于通频带，3dB带宽，三阶截点和1dB压缩点，截止频率，频率范围，带宽，特征频率（中心频率），截止频率和增益（db)
1.通频带
通频带用于衡量放大电路对不同频率信号的放大能力。由于放大电路中电容、电感及半导体器件结电容等电抗元件的存在，在输入信号频率较低或较高时，放大倍数的数值会下降并产生相移。通常情况下，放大电路只适用于放大某一个特定频率范围内的信号。
如图所示为某放大电路的幅频特性曲线。
f1-f2之间为通频带
下限截止频率fL：在信号频率下降到一定程度时，放大倍数的数值明显下降，使放大倍数的数值等于0.707倍 的频率称为下 限截止频率fL。
上限截止频率fH：信号频率上升到一定程度时，放大倍数的数值也将下降，使放大倍数的数值等于0.707倍 的频率称为上限截止频率fH。
通频带fbw：fL与fH之间形成的频带称中频段，或通频带fbw。
fbw＝fH－fL
或者定义为：
在信号传输系统中,系统输出信号从最大值衰减3dB的信号频率为截止频率,上下截止频率之间的频带称为通频带,用BW表示
通频带越宽，表明放大电路对不同频率信号的适应能力越强。 "通频带" 英文：passband; transmission bands; pass band;
2. 3dB带宽
3dB--指的是比峰值功率小3dB（就是峰值的50％）的频谱范围的带宽；
6dB--同上，6dB对应的是峰值功率的25％。
3dB带宽指幅值等于最大值的二分之根号二倍时对应的频带宽度
幅值的平方即为功率，平方后变为1/2倍，在对数坐标中就是 -3dB的位置了，也就是半功率点了，对应的带宽就是功率在减少至其一半以前的频带宽度，表示在该带宽内集中了一半的功率。
3. 关于三阶截点和1dB压缩点
1dB压缩点(P1dB)是输出功率的性能参数。压缩点越高意味着输出功率越高。P1dB是指与在很低的功率时相比增益减少1dB时的输入(或输出)功率点。
射频功放设计步骤（思路）
本文将对射频功放电路的设计过程进行简要地介绍，以便初涉射频功放开发的同仁参考。
第一步，制定设计方案
在进行射频功放设计时，我们首先要根据给定（或需要）的技术指标和功能指标制定设计方案。制定设计方案的主要依据是指标要求中的增益、额定输出功率、线性度（ACPR/IMD）、载波数、功耗/效率等指标。
1. 在GSM及LTE基站系统中，由于对线性度要求不是很高或者额定输出功率不是很大，且在单载波情况下工作，所以我们选择传统的射频功放设计方案——功率回退法（高功放HPA）。
构成HPA放大器一般有两种工作状态：A类及AB类工作状态。A类放大器具有良好的线性放大性能，其三阶交调产物与输出功率的变化关系是：输出信号功率减小3dB（即减小一半功率），则三阶交调产物改善6dB。一般来讲，A类放大器在1dB压缩点输出时，三阶交调系数约为－23.7dB (通常取－20dB)。为了达到一定的线性，并考虑到工程问题，A类放大器需回退15dB，此时放大器的三阶交调抑制可以达到－45～－50dBc。然而使用A类放大器的最大缺点是效率低及成本较高。这是因为A类放大器在它的1dB压缩点输出功率时，其效率只有10％。比如，完成一个30W平均输出功率的HPA，就需要至少有300W的耗电，并且工作电流随输出功率变化的值不大。若考虑回退12dB，则需要有480W平均功率输出，需耗电4.8kW。为了达到30W的输出功率需要用较多的功率管。这样就加大了HPA的成本和体积，增大了研制成本和难度。为了避免这个问题，建议在小功率放大器(平均功率输出5W)设计中使用A类放大器；在中大功率放大器(平均功率输出>5W)设计中使用AB类放大器。
AB类放大器的特点是效率高、成本低。由于单管的输出功率高，仅需少量的功率管即可做到较高的输出功率，所以成本较低，且散热和结构设计可以简单化。目前用在AB类的管子主要选LDMOS管，AB类放大器用最大包络功率PEP来描述其功率容量，类似A类的1dB压缩点。偏置在AB类的LDMOS放大器，在PEP处的互调抑制为28dBc，回退3dB时互调抑制接近40dBc，继续回退，改善不大。回退10dB时效率约为15%。
