IP3IM3 P1dB

P-1是放大器1dB压缩点的功率，从此功率回退就逐渐进入线性区！

如果手册中未给出P-1，但给出了IP3，则IP3（dBm）-12dB=P-1(dBm)

1dB压缩点(P1dB)是输出功率的性能参数。压缩点越高意味着输出功率越高。P1dB是指与在很低的功率时相比增益减少

1dB时的输入(或输出)功率点。参见图2，增益随输入功率变化的曲线。注意当输入功率升高时增益是如何下降的。这是

因为在其最大输出功率时器件达到饱和于是功率不能继续上升。1dB压缩点可以在输入或输出定义。例如，如果输出

P1dB规范是+20dBm，则这个元件的输出功率约为+20dBm。减小输出功率使之低于P1dB将减小失真。

图2. 元件(放大器或混频器)增益随输入功率变化的曲线。由于输出达到饱和，增益在输出功率较高时将会下降。

三阶截取点(IP3)是表示线性度或失真性能的参数。IP3越高表示线性度越好和更少的失真。IP3通常用两个输入音频测

试。图3所示为双音频IP3测试在频域的情况。放大器的输入是两个正弦波(基波)，本例中一个在900MHz另一个在

901MHz。放大器的输出是两个欲得到的有用信号。因为放大器不是理想线性的，它还产生了两个三阶互调(IM3)产物。

IM3通常以dBm给出。这里显示的IM3失真产物在频率上距离有用信号非常的近因此不能用滤波器轻易地去除它们。为了

减少三阶失真产物，必需提高IP3规范。

三阶互调产物是由放大器或混频器的非线性特性造成的对两个音频输入相互混频(或调制)的结果。这两个IM3产物是：

fIM3_1 = 2 f1 - f2, i.e. 900 2 - 901 = 899MHz

fIM3_2 = 2 f2 - f1, i.e. 901 2 - 900 = 902MHz

图3. 双音频IP3测试。(左)两个输入音频。(右)输出包含两个被放大的音频、IM3产物和谐波失真。

从数学的角度看，IP3是在基波和三阶失真输出曲线交点的理论输入功率(见图4)。A线是基波

图4. IP3的定义。A线和B线的交点就是假设的IP3。

从数学的角度看，IP3是在基波和三阶失真输出曲线交点的理论输入功率(见图4)。A线是基波(有用的)信号输出功率随

输入功率变化的曲线，B线是三阶失真输出功率随输入功率变化的曲线。B线的斜率是A线斜率的3倍(以dB为单位)理论上

会与A相交。这个交点就是三阶截取点。在这一点时假设的输入功率就是输入IP3，输出功率就是输出IP3。

合集下载

实验三 IP地址规划与设置实验

实验三 IP地址规划与设置实验

实验三： IP地址规划与设置实验

一、实验目标：

在CISCO仿真软件Packet tracer环境下，对一个具有30台PC的网络进行IP地址规划。要求自动分配内部每台PC的IP地址。将网络划分为两个子网，并且不允许Internet上的用户直接访问内部网络。

二、实验内容：

画出网络结构图，标注各设备的IP地址及子网划分。将各配置参数制成表格形式，并根据实际情况填写。将各运行结果截图，并更名保存。

三、实验步骤：

1、网络结构图

由实验内容可画出网络结构图如图1所示。

图1 网络结构图 按照要求将PC1—PC15设置在同一个子网段，子网地址是：192.168.21.0；将PC16—PC30设置在同一个子网段，子网地址是：192.168.22.0.

2、规划IP地址

依据实验要求将30台PC机的IP地址划分如下表1所示：

表1 30台PC及机的IP地址划分情况

PC机 IP地址 PC机 IP地址

PC1 192.168.21.1 PC16 192.168.22.1

PC2 192.168.21.2 PC17 192.168.22.2

PC3 192.168.21.3 PC18 192.168.22.3

PC4 192.168.21.4 PC19 192.168.22.4

PC5 192.168.21.5 PC20 192.168.22.5

PC6 192.168.21.6 PC21 192.168.22.6

PC7 192.168.21.7 PC22 192.168.22.7

PC8 192.168.21.8 PC23 192.168.22.8

PC9 192.168.21.9 PC24 192.168.22.9

PC10 192.168.21.10 PC25 192.168.22.10

PC11 192.168.21.11 PC26 192.168.22.11

PC12 192.168.21.12 PC27 192.168.22.12

系列I_面试题_射频_微波工程_电磁场相关

系列I_面试题_射频_微波工程_电磁场相关

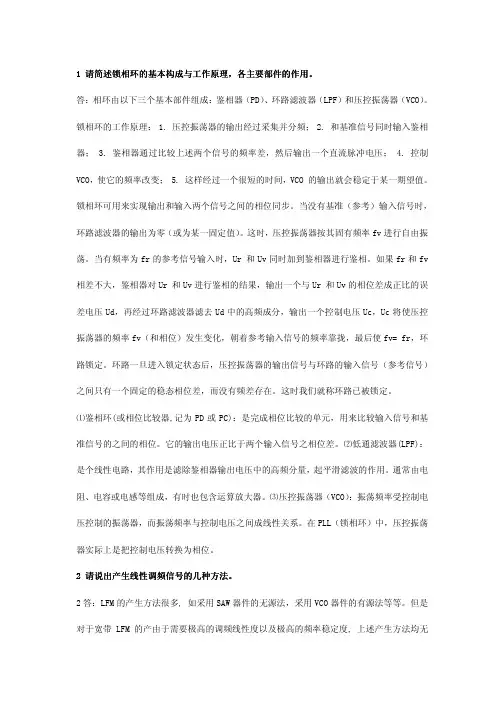

1 1 请简述锁相环的基本构成与工作原理请简述锁相环的基本构成与工作原理请简述锁相环的基本构成与工作原理，，各主要部件的作用各主要部件的作用。。 答：相环由以下三个基本部件组成：鉴相器（PD）、环路滤波器（LPF）和压控振荡器（VCO）。 锁相环的工作原理： 1. 压控振荡器的输出经过采集并分频； 2. 和基准信号同时输入鉴相器； 3. 鉴相器通过比较上述两个信号的频率差，然后输出一个直流脉冲电压； 4. 控制VCO，使它的频率改变； 5. 这样经过一个很短的时间，VCO 的输出就会稳定于某一期望值。 锁相环可用来实现输出和输入两个信号之间的相位同步。当没有基准（参考）输入信号时，环路滤波器的输出为零（或为某一固定值）。这时，压控振荡器按其固有频率fv进行自由振荡。当有频率为fr的参考信号输入时，Ur 和Uv同时加到鉴相器进行鉴相。如果fr和fv相差不大，鉴相器对Ur 和Uv进行鉴相的结果，输出一个与Ur 和Uv的相位差成正比的误差电压Ud，再经过环路滤波器滤去Ud中的高频成分，输出一个控制电压Uc，Uc将使压控振荡器的频率fv（和相位）发生变化，朝着参考输入信号的频率靠拢，最后使fv= fr，环路锁定。环路一旦进入锁定状态后，压控振荡器的输出信号与环路的输入信号（参考信号）之间只有一个固定的稳态相位差，而没有频差存在。这时我们就称环路已被锁定。 ⑴鉴相环(或相位比较器,记为PD或PC)：是完成相位比较的单元，用来比较输入信号和基准信号的之间的相位。它的输出电压正比于两个输入信号之相位差。⑵低通滤波器(LPF)：是个线性电路，其作用是滤除鉴相器输出电压中的高频分量，起平滑滤波的作用。通常由电阻、电容或电感等组成，有时也包含运算放大器。⑶压控振荡器（VCO）：振荡频率受控制电压控制的振荡器，而振荡频率与控制电压之间成线性关系。在PLL（锁相环）中，压控振荡器实际上是把控制电压转换为相位。 2 2 请说出产生线性调频信号的几种方法请说出产生线性调频信号的几种方法请说出产生线性调频信号的几种方法。。 2答：LFM的产生方法很多, 如采用SAW器件的无源法，采用VCO器件的有源法等等。但是对于宽带LFM的产由于需要极高的调频线性度以及极高的频率稳定度, 上述产生方法均无
