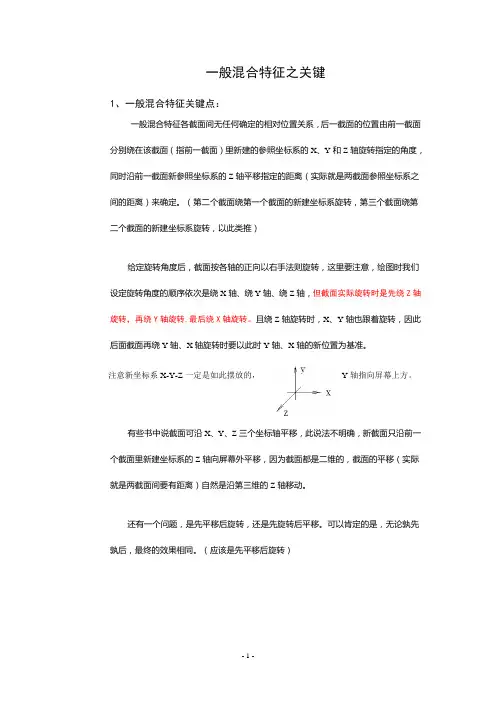

- 1 - 一般混合特征之关键
1、一般混合特征关键点：
一般混合特征各截面间无任何确定的相对位置关系，后一截面的位置由前一截面分别绕在该截面（指前一截面）里新建的参照坐标系的X、Y和Z轴旋转指定的角度，同时沿前一截面新参照坐标系的Z轴平移指定的距离（实际就是两截面参照坐标系之间的距离）来确定。（第二个截面绕第一个截面的新建坐标系旋转，第三个截面绕第二个截面的新建坐标系旋转，以此类推）
给定旋转角度后，截面按各轴的正向以右手法则旋转，这里要注意，绘图时我们设定旋转角度的顺序依次是绕X轴、绕Y轴、绕Z轴，但截面实际旋转时是先绕Z轴旋转，再绕Y轴旋转,最后绕X轴旋转。且绕Z轴旋转时，X、Y轴也跟着旋转，因此后面截面再绕Y轴、X轴旋转时要以此时Y轴、X轴的新位置为基准。
注意新坐标系X-Y-Z一定是如此摆放的，Y轴指向屏幕上方。
有些书中说截面可沿X、Y、Z三个坐标轴平移，此说法不明确，新截面只沿前一个截面里新建坐标系的Z轴向屏幕外平移，因为截面都是二维的，截面的平移（实际就是两截面间要有距离）自然是沿第三维的Z轴移动。
还有一个问题，是先平移后旋转，还是先旋转后平移。可以肯定的是，无论孰先孰后，最终的效果相同。（应该是先平移后旋转）
- 2 -
注意：与常规草绘、旋转混合特征里的草绘不同，平行混合特征、 一般混合特征里截面有一个平移的动作，为第一个截面选择草绘平面时出现的红箭头不是表示视线方向，而是表示特征平移（或说生长）的方向，草绘平面摆好后红箭头总指向屏幕外，即特征是沿新建坐标系的Z轴向屏幕外平移。画第一个截面（包括后续所有截面）时的视线方向是下图所示从后往前看的方向。最后形成的混合体也是从后往前呈现在屏幕上。
PROE混合中，什么时候用一般混合，什么时候用旋转混合？——当所有截面在空间无序排列时，就用一般混合；当所有截面都围绕着一根轴旋转排列时，就用旋转混合。
当然，按照与前面三种特征相同的分类方法，也可以将混合特征分为混合实体特征、混合切口特征、混合曲面特征等种类。
2、 两个关键问题
问题1：
- 3 - 在混合旋转中， proe要求在第二个草绘截面中也要画坐标系，我想请教一下，第二个草绘截面中坐标系到底起什么作用
答：旋转混合就是利用坐标来建立的，你在建立第二个截面的时候弹出的是一个sec二维的平面，如果你没有坐标原点，系统找不到你的草图上的原点，就不能与第一个草图上的原点重合（对齐），就生成不了特征了。
问题2：
每个截面里新建的参照坐标系是如何摆放的？
参照坐标系X-Y-Z一定是如此摆放的，Y轴竖直于屏幕向上：
