电路设计连接专项训练一

1 电路作图题

一、作图题

1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。

2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。

4. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。

（1）图（a）中灯L1、L2串联，S控制整个电路；

（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。

5. 请将下图中的元件连接成串联电路。

6.将下图（a）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内画出这个实物电路的电路图。

7.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。 2

8.请根据如图所示的实物图画出电路图。

9.【2008·甘肃兰州】用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉）

10.请按照图（1）中的电路图将图（2）中的实物连成电路。

11.【2006·辽宁大连】 用笔画线，将图中的器材连成电路。（要求：两灯并联，开关控制两盏灯）

12.画出如图所示的电路图，并在图上标出相应的元件符号。

13.根据图中的实物连接图画出电路图，并标出电流方向。 3

14.请你对照下面的电路图，把实物元件用线连接起来。

15.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。

16. 请将图所示元件按电路图连接， 连线不要交叉。

17.按照图（甲）所示的电路图连接（乙）图实物（导线不得交叉）

18. 根据图中的实物连接情况，画出相应的电路图。

19.【2004·新疆乌鲁木齐】 根据下图中的电路图，把电路元件连接起来。 4

20.如下图所示，电灯L1、L2是怎样连接的？画出它的电路图。闭合开关S，若L1的灯丝断了，L2会正常发光吗？

21.按下图所示的实物连接图，在右侧方框中画出电路图，并标明开关闭合流过各灯的电流方向。

电路连接及电路设计培优训练

1．某同学用电源、开关、导线将三个灯泡连

接起来，组成如图所示的电路，下列说法中正确的是（ ）

A．将开关闭合，三个灯都发光．灯L1、L2先并联．再与L3串联

B．将开关闭合，三个灯都发光，灯L1、L2、L3是并联

C．将开关闭合，灯L1、L2被导线直接接在两端，只有灯L3发光

D．将开关闭合，灯L2、L3被导线直接接在两端，只有灯L1发光

2．如图所示，只闭合S1，电阻R1、R2组成_________电路，断

开S1闭合S2、S3，电阻R1、R2组成_________电路，同时闭合S1、S3，电

路会形成_________。

63．在如图四个电路中，闭合开关S后组成串联电路是_________图，组成并联电

路是_________图（选填序号）．

3．小明常用MP3听音乐，发现一只耳塞坏了另一只耳塞还能听，由此判断两只耳塞

是_________联的。我县城区许多交通路口安装了如图所示交通红、黄、绿灯，据你的

观察判断这三只灯是_________联的。

4．如图所示的电路中，若两灯组成串联电路，需要_________端

和_________端连接；若两灯组成并联电路，需要_________端

和_________端、_________端和_________端连接。

5．如图所示，实验中开关S始终闭合，其它三个开关均处于断开状

态．若要使L1、L2并联，应闭合开关__________；要使L1、L2串联，应

闭合开关_________。

202．将图中的电路元件按电路图连接成实物图．（要求导线不交叉）

6．根据左边的实物图，在虚线框内画出电路图．

7．在连接电路时，常要将金属导线绕到接线柱上，再旋紧螺丝．

观察图中甲和乙，金属线在接线上绕向正确的是__________。

8．请根据实物连接图，画出对应电路图．

9．根据如图所示中甲图将乙图补充完整．

10．按图甲中的电路图，将图乙中的实物连成

根据实物连接图画出电路图专项训练

S L

L1 L2

L1 L2

S1 S2

根据电路图连接专项训练实物图

设计电路专题训练

1、根据图11—18所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．并画好电路图

2、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．并画好电路图

3.有两个小灯泡L1L2，一个开关S、一个电池组，请按要求设计电路，画出电路图，并连接实物图；要求：当S闭合时，L2亮，当S断开时，L1L2都亮。

4.请把图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。

5.有带风叶的小电机一只，电热丝一段，开关两只（S1S2），插头一只，导线若干，利用这些器材能够连接成一个有冷、热两档风的电吹电路，要求：只闭合开关S1时吹冷风，只闭合开关S2时即无风又不发热，同时闭合S1S2时吹热风，请你用笔画线作导线按要求将图中元件连接起来，（连线不要交叉）

习题训练

1.L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出准确的电路图。

2.某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的爆炸装置，如图所示。为使爆炸装置停止工作，应拆除的线为__________。

3、如图所示的电路 ，下列分析准确的是 （ ）

A．若S1、S2、S3都闭合时，则L1 、L2并联

B．若S1、S2、S3都闭合时，则L1 、L2串联

C．S3断开、S1、S2闭合，L1 、L2并联

D．S1闭合、S2、S3断开，L1 、L2串联

4.居民楼的楼道里，夜间仅仅偶尔有人经过，电灯总是亮着造成很大浪费。科L2 L1 S1 S3

S2 研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就能够使楼道灯变得“聪明”．则这种“聪明”的电路是（

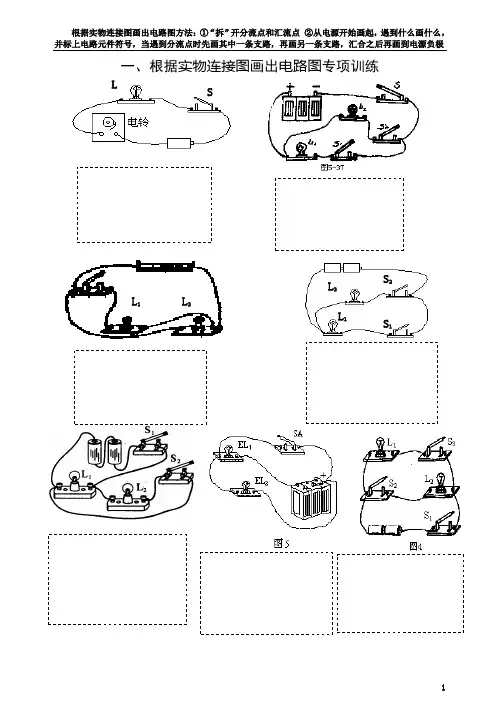

1 根据实物连接图画出电路图方法：①“拆”开分流点和汇流点 ②从电源开始画起，遇到什么画什么，并标上电路元件符号，当遇到分流点时先画其中一条支路，再画另一条支路，汇合之后再画到电源负极

一、根据实物连接图画出电路图专项训练

S L

L1 L2

L1 L2

S1 S2

2 根据电路图连接实物图方法：①去除一条简单的支路 ②从电源开始连接剩余的电路 ③将去除的支路两端分别“吊”在电线上-------------“先通后补法”

二、根据电路图连接实物图专项训练
