CAD绘图的常见问题与解决方法

- 1 -

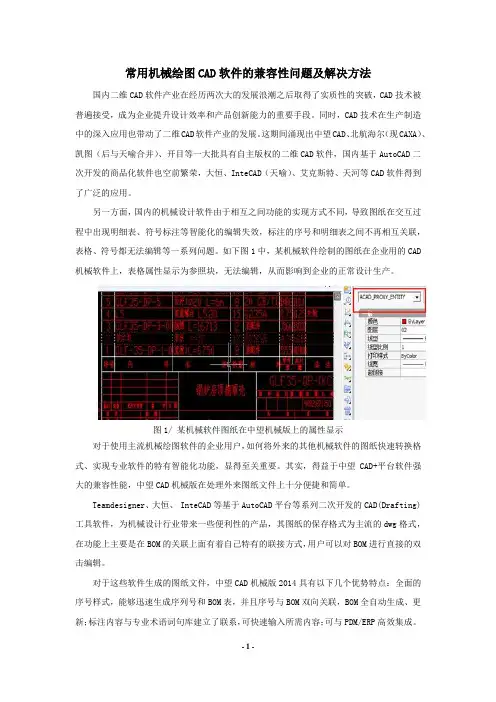

常用机械绘图CAD软件的兼容性问题及解决方法

国内二维CAD软件产业在经历两次大的发展浪潮之后取得了实质性的突破，CAD技术被普遍接受，成为企业提升设计效率和产品创新能力的重要手段。同时，CAD技术在生产制造中的深入应用也带动了二维CAD软件产业的发展。这期间涌现出中望CAD、北航海尔（现CAXA）、凯图（后与天喻合并）、开目等一大批具有自主版权的二维CAD软件，国内基于AutoCAD二次开发的商品化软件也空前繁荣，大恒、InteCAD（天喻）、艾克斯特、天河等CAD软件得到了广泛的应用。

另一方面，国内的机械设计软件由于相互之间功能的实现方式不同，导致图纸在交互过程中出现明细表、符号标注等智能化的编辑失效，标注的序号和明细表之间不再相互关联，表格、符号都无法编辑等一系列问题。如下图1中，某机械软件绘制的图纸在企业用的CAD机械软件上，表格属性显示为参照块，无法编辑，从而影响到企业的正常设计生产。

图1/ 某机械软件图纸在中望机械版上的属性显示

对于使用主流机械绘图软件的企业用户，如何将外来的其他机械软件的图纸快速转换格式、实现专业软件的特有智能化功能，显得至关重要。其实，得益于中望CAD+平台软件强大的兼容性能，中望CAD机械版在处理外来图纸文件上十分便捷和简单。

Teamdesigner、大恒、 InteCAD等基于AutoCAD平台等系列二次开发的CAD(Drafting)工具软件，为机械设计行业带来一些便利性的产品，其图纸的保存格式为主流的dwg格式，在功能上主要是在BOM的关联上面有着自己特有的联接方式，用户可以对BOM进行直接的双击编辑。

对于这些软件生成的图纸文件，中望CAD机械版2014具有以下几个优势特点：全面的序号样式，能够迅速生成序列号和BOM表，并且序号与BOM双向关联，BOM全自动生成、更新；标注内容与专业术语词句库建立了联系，可快速输入所需内容；可与PDM/ERP高效集成。- 2 -

CAD制图常见问题及绘图技巧

CAD制图常见问题及绘图技巧

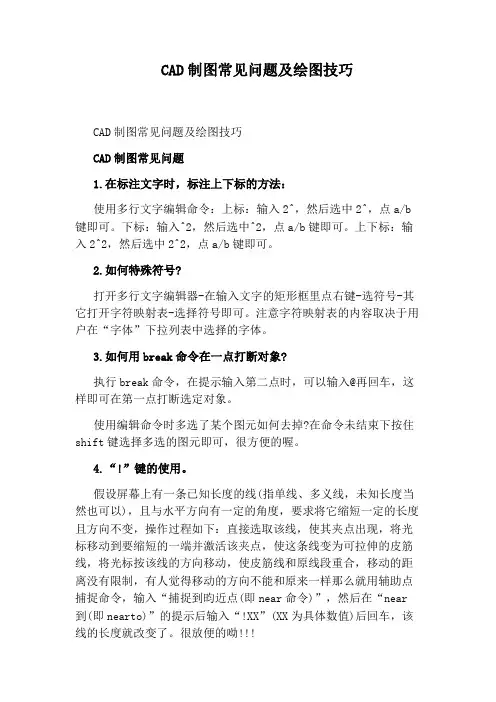

CAD制图常见问题

1.在标注文字时，标注上下标的方法：

使用多行文字编辑命令：上标：输入2^，然后选中2^，点a/b键即可。下标：输入^2，然后选中^2，点a/b键即可。上下标：输入2^2，然后选中2^2，点a/b键即可。

2.如何特殊符号?

打开多行文字编辑器-在输入文字的矩形框里点右键-选符号-其它打开字符映射表-选择符号即可。注意字符映射表的内容取决于用户在“字体”下拉列表中选择的字体。

3.如何用break命令在一点打断对象?

执行break命令，在提示输入第二点时，可以输入@再回车，这样即可在第一点打断选定对象。

使用编辑命令时多选了某个图元如何去掉?在命令未结束下按住shift键选择多选的图元即可，很方便的喔。

4.“!”键的使用。

假设屏幕上有一条已知长度的线(指单线、多义线，未知长度当然也可以)，且与水平方向有一定的角度，要求将它缩短一定的长度且方向不变，操作过程如下：直接选取该线，使其夹点出现，将光标移动到要缩短的一端并激活该夹点，使这条线变为可拉伸的皮筋线，将光标按该线的方向移动，使皮筋线和原线段重合，移动的距离没有限制，有人觉得移动的方向不能和原来一样那么就用辅助点捕捉命令，输入“捕捉到昀近点(即near命令)”，然后在“near到(即nearto)”的提示后输入“!XX”(XX为具体数值)后回车，该线的长度就改变了。很放便的呦!!! 5.图形的打印技巧。

由于没有安装打印机或想用别人高档打印机输入AutoCAD图形，需要到别的计算机去打印AutoCAD图形，但是别的计算机也可能没安AutoCAD，或者因为各种原因(例：AutoCAD图形在别的计算机上字.

CAD绘图技巧必知

以下仅仅是我的上机画图过程中的一点心得体会，看到同学们遇到的最典型的`几个问题和困难，在此作以补充说明。在真正画图中，实际问题不胜枚举，作为初学者彻底弄懂这些问题，很有必要，对提高绘图质量和效率很有帮助。

第一，先安装cad，再安装cass，最后安装驱动狗，然后插上狗，启动cass就可以用了。切记安装驱动狗，不然插上狗cass无法识别，cass无法使用。

注：安装cass时，出现此问题不要担心。请安装cass文件夹内的驱动狗，注意安装时选择cass的安装目录，显示安装成功后生效。

第二，cad和cass的安装目录，需在默认的c盘，也就是系统盘，否则会导致cad能用cass无法使用的情况。安装过程中不要选择其他安装路径，默认即可。若安装在了其他盘，请卸载后重新安装。

第三，按照第一第二部操作后打开cass还是无法正常使用，那就是系统缺少运行环境或者系统缺少dll文件，请在360里面下载系统补丁。具体如下：

打开360找到软件管家中的系统工具 找到Directx修复工具，下载后打开压缩包，运行程序，检测并修复。

完成后在搜索工具栏中搜索c++，64位电脑直接安装并运行“微软常用运行库合集64位” 如果32位电脑把visual cpp 2005 运行库 08,10,12,13,15运行库全部安装上。然后重启电脑打开cad是否可用，如还不能使用，重装cad和cass即可。

天正CAD绘图时常见问题及解决办法（1）

1．鼠标左键不能移动视图而是出现菜单；

因为一个文件中毒所致，多因拿U盘去了趟打印店，回来文件打开就成这样了！懒的话输mbuttonpan，把值变成1即可，但是每个文件都要输很麻烦。有时间的话最好重装一次，而且最好不要装在以前的相同文件夹里。

2．文件填充图案不显示或不能填充图案；

打开菜单“工具”——“选项”——“显示”，将“应用实体填充”前打上钩，再重新生成一下，不行的话输fill，再输on。如果想捕捉填充图案的端点或交点，将“工具”——“选项”——“草图”——“对象捕捉选项”里的“忽略图案填充”前的勾去掉，用过之后再改回来。

3．cad打开或保存时弹出文本框而非对话框；

输filedia，将值变成1。

4．cad选择出现一些小加号；

输blipmode，输off。

5．cad文件打印出现“CAD教育产品”字样；

将文件转存为dxf格式，再转回成dwg格式。

6．cad布局视口操作时，图形只能放大缩小，找不到边界退不出来；

因为进入视口模型了，输ps然后空格即可退出。

7．模型里图形是立着的，在布局中放不下，想把它横过来；

除了将图框旋转外，也可以进入视口（输ms或双击视口），输UCS，点基点，点x轴方向，点xy平面，再输PLAN，再输C，空格确定，最后调整视口（对于多视口同一张图更适用）。

8．cad文件最好用1：1比例绘制，即1单位就是1mm。有时不是这个比例，可能会遇到两条平行线测量间距为4，但偏移一条4单位却不能与另一条重合；

这是单位精度的设置问题，可输入UN，将单位精确到小数点后几位。
