CAD绘图常见问题解析与处理方法

尧创CAD常见问题集 ※ 程序异常时如何处理可最大限制地减小损失？

答：1).点保存，提示含无效数据或其他不正常的提示时，如何处理？ 答：在绘图中保存文件(如1.dwg)时如果遇到任何错误或不应有的提示，请新建一个文件，

将当前文件中的内容复制到新的文件中，并且保存新文件，然后再试图保存当前文件，并将

当前文件以及当前文件的备份文件（同名的.bak文件），还有错误日志文件（.log文件）发给我们，以帮助我们诊断问题。

2).断电或程序出错后如何找备份文件

答：与上一点的故障处理类似，来电打开电脑后，可以从三个方面找备份文件： ① 及时在程序的临时文件夹中找到同名的.sv$文件，将其改后缀为.dwg文件。临时文件夹

的默认路径是操作系统的临时文件目录，也可以在程序中打开“工具”-“选项”-“文件”

标签页，在列表中的“临时文件”中自定义。 ② 在文件的保存路径中有同名的.bak文件，将其改名为.dwg文件

③ 原文件分别打开这三个文件，比较找出内容最完整时间最靠后的文件。

注：临时文件夹中的备份文件须在故障出现时及时获取，否则，有可能被其他程序如杀毒软件清理内存时清理掉。 ※ 程序的自动保存机制是什么？

答：尧创CAD设置了两重自动保存机制，原理如下： 1. 程序生成*.bak文件的机制

在CAD主程序中点击“保存”时，程序会自动先将原dwg文件的后缀更改为*.bak文件，

然后再对当前保存的文件保存为*.dwg。基于这个原理，如果客户在CAD主程序中做“保存”操作，一旦提示有错或其他问题提示，请立即取bak文件，此时bak文件应该是正确的。如

果在第一次“保存”提示有错后，再一次等“保存”，则会将bak文件也变成错误的文件。

2. 程序生成*.sv$文件的机制： *.sv$文件是尧创CAD自动保存的文件格式，其自动保存的时间间隔设置方法：点“工

具”-“选项”-“打开和保存”标签页，在自动保存区域设置保存间隔的分钟数。

CAD绘图错误与纠正方法

CAD（计算机辅助设计）软件在现代设计和绘图领域扮演着重要的角色。然而，在使用CAD软件进行绘图时，我们常常会遇到各种各样的错误。本文将讨论一些常见的CAD绘图错误，并提供相应的纠正方法，以帮助读者更好地应对这些问题。

一、尺寸错误

绘图中最常见的错误之一是尺寸错误。当我们绘制图纸时，有时会不小心输入或测量错误的尺寸，导致绘图结果不准确。为了纠正尺寸错误，我们可以使用CAD软件的编辑功能来修改或重新输入正确的尺寸。另外，我们还可以使用CAD软件提供的校准工具来准确测量和标示尺寸，确保绘图结果的精确性。

二、图层错误

在CAD软件中，我们通常会使用图层来组织和管理绘图元素。然而，有时候我们可能会错误地将绘图元素放置在错误的图层上，导致图层混乱或绘图结果不符合预期。要纠正图层错误，我们可以使用CAD软件的图层管理功能来重新分配或调整绘图元素的图层。通过正确设置图层，我们可以更好地组织和管理绘图元素，提高绘图效率和准确性。

三、坐标错误

坐标错误是CAD绘图中常见的错误之一。当我们将绘图元素放置在错误的位置上时，可能会导致绘图结果不准确或不符合预期。要纠正坐标错误，我们可以使用CAD软件提供的移动、复制和旋转等工具来调整或重新放置绘图元素的位置。此外，使用CAD软件的捕捉功能可以帮助我们准确地放置绘图元素，避免坐标错误的发生。

四、比例错误

在绘制CAD图纸时，我们通常需要按照比例来绘制和缩放绘图元素。但有时候我们可能会错误地设置或应用比例，导致绘图结果比例失调或不符合要求。为了纠正比例错误，我们应该仔细查看绘图元素的比例设置并进行相应的调整。如果需要重新绘制整个图纸，请确保在开始时正确设置绘图比例，并且在绘制过程中保持一致，以确保绘图结果的比例准确性。

五、文件错误

在使用CAD软件进行绘图时，有时候我们可能会遇到文件错误。例如，文件可能会损坏、丢失或无法打开。为了纠正文件错误，我们可以尝试使用CAD软件提供的文件修复工具或备份文件来恢复或替换受损的文件。另外，定期进行文件备份也是一个好习惯，以便在出现文件错误时能够快速恢复数据。

CAD图层管理中的常见问题排解

CAD软件是一种广泛应用于工程和设计领域的工具，其中图层管理是其中一个核心功能。图层管理的正确使用和排解问题对于提高工作效率和准确性非常重要。本文将介绍一些常见的CAD图层管理问题，并提供相应的解决方法。

问题一：图层重叠

在CAD绘图过程中，有时会出现多个图层重叠在一起的情况。这可能导致绘图混乱，难以分辨不同的图层。如何解决这个问题呢？

解决方法：通过更改图层显示顺序来解决。在CAD软件中，可以通过打开“图层管理器”或者命令“-LAYER”来修改图层的顺序。将需要显示的图层在图层列表中上移，使其位于其他图层之上。这样，我们就能够清晰地看到所需图层上的绘图元素，避免了图层重叠的问题。

问题二：图层过多

在绘图过程中，有时我们会创建过多的图层。这不仅增加了图层管理的复杂性，还降低了效率。如何解决这个问题呢？

解决方法：合并图层。首先，我们需要评估各个图层的使用情况，进行有效的分类和整理。对于那些可以合并的图层，我们可以将它们的绘图元素转移到被保留的图层上，并删除空置的图层。这样，我们可以减少图层数量，简化图层管理过程，提高效率。

问题三：图层命名混乱 图层命名不规范或者混乱也是常见的问题，特别是在多人协作或者项目较大时。如何解决这个问题呢？

解决方法：规范图层命名。在CAD软件中，可以通过打开“图层管理器”，选中相应图层，双击图层名称来修改图层命名。建议使用简洁明了的名称，能够准确反映图层的作用或内容。此外，还可以根据项目需要创建一套命名规范，让所有参与者都按照规范进行图层命名，有助于提高团队合作效率和图层管理的一致性。

问题四：图层颜色显示不明显

有时候，CAD绘图中的图层颜色可能无法清晰显示，导致不易辨识各个图层。这个问题该怎么解决呢？

解决方法：更改图层颜色。在CAD软件中，可以通过打开“图层管理器”，选中相应图层，更改颜色属性来解决。建议选择对比度较高的颜色，以确保图层的区分度。此外，还可以根据个人偏好或公司规定，设定一套图层颜色规范，提高图层的可识别性。

AutoCAD 软件绘图问题解决方法精华 收藏篇

- 1 -

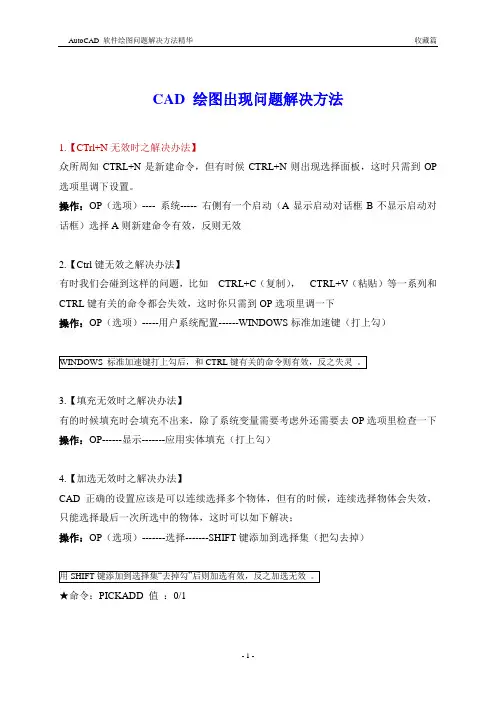

CAD 绘图出现问题解决方法

1.【CTrl+N无效时之解决办法】

众所周知CTRL+N是新建命令，但有时候CTRL+N则出现选择面板，这时只需到OP选项里调下设置。

操作：OP（选项）---- 系统----- 右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效

2.【Ctrl键无效之解决办法】

有时我们会碰到这样的问题，比如 CTRL+C（复制）， CTRL+V（粘贴）等一系列和CTRL键有关的命令都会失效，这时你只需到OP选项里调一下

操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）

WINDOWS 标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵 。

3.【填充无效时之解决办法】

有的时候填充时会填充不出来，除了系统变量需要考虑外还需要去OP选项里检查一下

操作：OP------显示-------应用实体填充（打上勾）

4.【加选无效时之解决办法】

CAD正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体，这时可以如下解决；

操作：OP（选项）-------选择-------SHIFT键添加到选择集（把勾去掉）

用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效 。

★命令：PICKADD 值 ：0/1

AutoCAD 软件绘图问题解决方法精华 收藏篇

- 2 - 5.【CAD命令三键还原】

如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改。
