什么是非线性电路？非线性电路是电子电路中的一种常见类型，与线性电路相对。
所谓非线性电路，指的是电路中的电流电压关系不遵循线性关系，而是存在非线性的特性。
非线性电路可以用于实现一些特殊的功能，如放大、开关等。
本文将从三个方面介绍非线性电路的基本原理和应用。
一、非线性电路的基本原理1. 自反性质：非线性电路具有自反性质，即输入信号与输出信号之间存在着非线性的关系。
这主要是因为非线性元件的存在，如二极管、三极管等。
这些元件在工作过程中，其电流电压特性并不是直线关系，而是非线性特性。
2. 非线性度：非线性度是衡量非线性电路性能的重要指标。
它表示了非线性电路的输出信号与输入信号之间的非线性程度。
非线性度常用的衡量方法有谐波失真度和交互失真度等。
3. 非线性电路的特性：非线性电路具有非常丰富的特性，如整流、调制、振荡、混频等。
这些特性使得非线性电路在通信、无线电、音频、视频等领域有着重要的应用。
二、非线性电路的应用1. 混频：非线性电路在混频领域有着广泛的应用。
混频是指将两个或多个不同频率的信号进行混合，产生新的频率信号。
非线性元件具有抑制一阶频率的特性，因此可以将不同频率的信号进行混频处理，产生出更复杂的信号。
2. 调制：非线性电路在调制领域也有着重要的应用。
调制是将原始信号与载波信号进行叠加，以改变原始信号的频率、振幅或相位等。
非线性元件能够将原始信号和载波信号进行叠加，并产生出新的调制信号。
3. 振荡：非线性电路在振荡器中的应用也是非常重要的。
振荡器是一种能够产生稳定振荡信号的电路。
非线性元件的存在使得振荡器可以产生稳定的正弦波信号，用于无线通信、雷达、成像等领域。
三、非线性电路的优缺点1. 优点：非线性电路具有很多优点，如能够实现丰富的功能，具有较高的灵活性和可扩展性等。
另外，非线性电路还可以产生复杂的非线性效应，可以实现一些特殊的功能，如逻辑运算、模拟计算等。
2. 缺点：非线性电路也存在一些缺点，如工作过程中能量损耗较大、对环境干扰较敏感等。

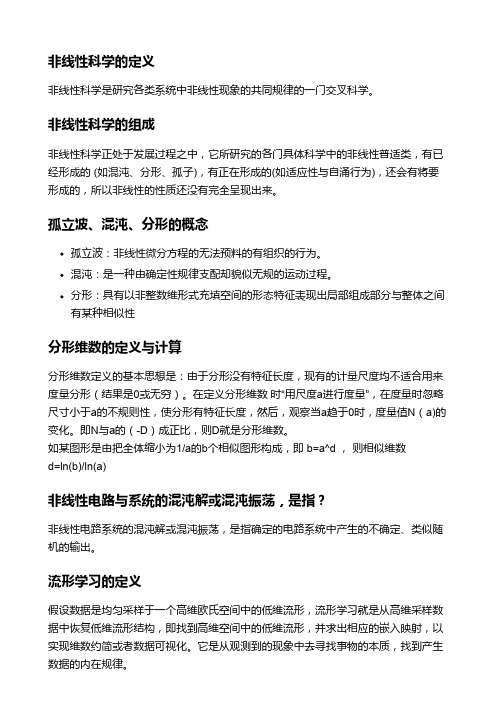

非线性科学的定义非线性科学是研究各类系统中非线性现象的共同规律的一门交叉科学。
非线性科学的组成非线性科学正处于发展过程之中，它所研究的各门具体科学中的非线性普适类，有已经形成的 (如混沌、分形、孤子)，有正在形成的(如适应性与自涌行为)，还会有将要形成的，所以非线性的性质还没有完全呈现出来。
孤立波、混沌、分形的概念孤立波：非线性微分方程的无法预料的有组织的行为。
混沌：是一种由确定性规律支配却貌似无规的运动过程。
分形：具有以非整数维形式充填空间的形态特征表现出局部组成部分与整体之间有某种相似性分形维数的定义与计算分形维数定义的基本思想是：由于分形没有特征长度，现有的计量尺度均不适合用来度量分形（结果是0或无穷）。
在定义分形维数 时“用尺度a进行度量”，在度量时忽略尺寸小于a的不规则性，使分形有特征长度，然后，观察当a趋于0时，度量值N（a)的变化。
即N与a的（D）成正比，则D就是分形维数。
如某图形是由把全体缩小为1/a的b个相似图形构成，即 b=a^d ， 则相似维数d=ln(b)/ln(a)非线性电路与系统的混沌解或混沌振荡，是指？非线性电路系统的混沌解或混沌振荡，是指确定的电路系统中产生的不确定、类似随机的输出。
流形学习的定义假设数据是均匀采样于一个高维欧氏空间中的低维流形，流形学习就是从高维采样数据中恢复低维流形结构，即找到高维空间中的低维流形，并求出相应的嵌入映射，以实现维数约简或者数据可视化。
它是从观测到的现象中去寻找事物的本质，找到产生数据的内在规律。
Isomap降维方法的原理Isomap算法是一种非线性降维算法，它在降维过程中通过计算点之间的测地距离，然后采用多尺度变换算法（MDS）来获取全局最优的几何结构。
其中MDS算法是利用矩阵分解，使样本点在压缩后的空间中的欧式距离尽量逼近它们在原始空间中的距离。
计算流程如下：设定邻域点个数，计算邻接距离矩阵，不在邻域之外的距离设为无穷大；求每对点之间的最小路径，将邻接矩阵矩阵转为最小路径矩阵；输入MDS算法，得出结果，即为Isomap算法的结果。
Chapter 6 Diode Mixers检波器的灵敏度要受到二极管和放大器的噪声的影响，在低调制频率上,噪声和频率成反比（称1/f noise). 在频率足够高时，白噪声（white -noise)成为主要噪声波，采用外差式电路可以改善1/f噪声，从而提高纹波接收机的灵敏度。
在上图中，纹波信号首先和本振在非线性电路中混频，产生一个中频信号，在进行放大，该中频信号频率选择远高于1MHZ,从而可以避免1/f噪声，混频器和检波器相比，灵敏度更高，但代价是混频电路更复杂以及需要本振源。
二极管混频器使用的频率范围十分广泛，在较低频率（<20GHZ),有价格适中的双平衡混频器，在毫米波频段，有单端混频器，本章主要讨论微波毫米波二极管混频器设计中涉及的一些问题。
6.1 Mixer Diodes目前二极管混频器均采用肖特二极管做混频元件，硅二极管价格低廉，砷化镓二极管变频损耗低，噪声性能好，工作频率高。
6.1.1 Mixer-Diode Types一，Chip Diode二，Beam-lead Devices P 319 Fig 6.1三，Packaged Diodes p 320 Fig 6.2四，Flip chip and leadless Devices五，Monolithic Devices6.1.2 混频二极管模型下图为肖特基势垒二极管电路模型。
它由非线性电阻（用受控电流源Ij(v)表示），非线性结电容Cj 的串连电阻Rs (设为线性）组成，其结电流电压特性为，()(1)qvkTj s I v I eη=-j I ：反向饱和电流，q ：电子电荷 K:波尔兹曼常数，η：理想化因子。
它表示理想/I V 特性1η=和实际特性 1.05 1.25η=的差别。
T ：绝对温度。
结的增量电导为：()()()qvj kT i S j dI v q g v I e dv kTq I v kTηηη==≈当kTvqη时，上述近似成立，由于？？的25kTmV qη=，其结电容特性为：()(1)j j r C C v v φ=-0j C ：零偏压结电容φ：扩散电位r ：是一个常数（均匀掺杂的二极管，0.5r =）二极管的优值固数是截止频率，它可由二极管的直流式低频测量加以计算：12c S j f R C π=频率高时，为了实现低的高频损耗，应尽量减小Rs 和Cjo,但两者的增减是矛盾的。
非线性电路学习报告电路是由电气、电子器件按某种特定的目的而相互连接所形成的系统的总称。
当电路中至少存在一个非线性电路元件时(例如非线性电阻、非线性电感元件等)，其运动规律要由非线性微分方程或非线性算子来描述，我们称之为非线性电路或非线性系统。
一、非线性电路的特点:1、非线性电路不满足叠加定理是否满足叠加定理是线性系统与非线性系统之间的最主要区别。
2、非线性电路的解不一定唯一存在对于仅由非线性电阻元件组成的电阻性电路，或考察非线性动态电路的稳态性质时，其电路的特性有一组非线性代数方程来描述。
这组方程可能有唯一解，也可能有多个解，甚至可能根本无解。
因此，在求解之前，应该对系统的解得性质进行判断。
3、非线性系统平衡状态的稳定性问题线性系统一般存在一个平衡状态，并且很容易判断系统的平衡状态是否稳定。
而非线性系统往往存在多个平衡状态，其中有些平衡状态是稳定的，有些平衡状态则是不稳定的。
4、非线性电路中的一些特殊现象在非线性电路中常常会发生一些奇特的现象，这些奇特的现象在过去和现在一直都是非线性电路理论的重要研究课题，促进了非线性理论的研究和发展。
例如，非线性电路在周期激励作用下的次谐波振荡和超次谐波振荡；系统解的形式因为参数的微小变化而发生本质性改变的分叉现象；对于某些非线性电路和系统，还会出现一种貌似随机的混沌现象。
分叉和混沌现象的研究大大丰富了非线性系统科学的理论，促进了系统科学的发展。
二、非线性电阻电路非线性电阻电路研究的内容大体可分为理论定性分析和定量分析两大部分。
理论定性分析主要研究非线性电阻电路解得存在性和唯一性问题。
对于由无源电阻网络组成的网络，其无增益性质也是研究的重要内容之一。
定量分析大体包含四个方面：一是图解分析法和小信号分析法，二是数值分析方法，三是分段线性化方法，四是友网络法。
1、图解分析方法图解分析法用来解决简单非线性电阻电路的工作点分析、DP 图和TC 图分析等问题。
（1）曲线相交法：将其中一些非线性元件用串并联方法等效为一个非线性电阻元件，将其余不含非线性电阻的部分等效一个戴维南电路，画出这两部分电路的伏安曲线，它们的交点为电路的工作点，或称为静态工作点),(Q Q I U Q 。
