轨道交通信号供电系统的安装与管理

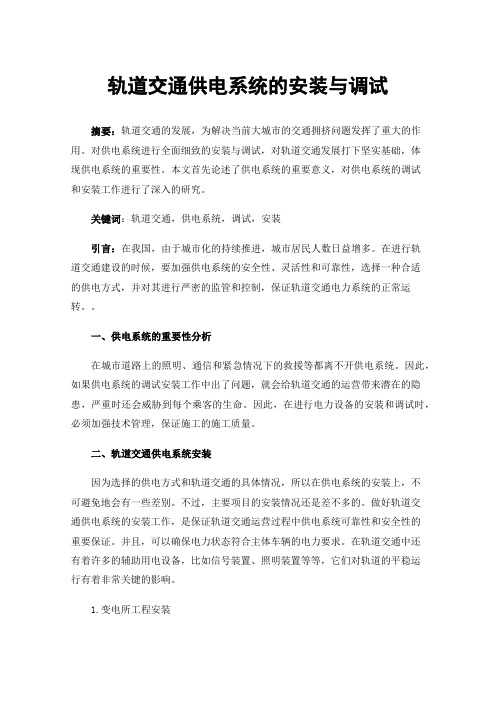

轨道交通供电系统的安装与调试摘要：轨道交通的发展，为解决当前大城市的交通拥挤问题发挥了重大的作用。

对供电系统进行全面细致的安装与调试，对轨道交通发展打下坚实基础，体现供电系统的重要性。

本文首先论述了供电系统的重要意义，对供电系统的调试和安装工作进行了深入的研究。

关键词：轨道交通，供电系统，调试，安装引言：在我国，由于城市化的持续推进，城市居民人数日益增多。

在进行轨道交通建设的时候，要加强供电系统的安全性、灵活性和可靠性，选择一种合适的供电方式，并对其进行严密的监管和控制，保证轨道交通电力系统的正常运转。

一、供电系统的重要性分析在城市道路上的照明、通信和紧急情况下的救援等都离不开供电系统。

因此，如果供电系统的调试安装工作中出了问题，就会给轨道交通的运营带来潜在的隐患，严重时还会威胁到每个乘客的生命。

因此，在进行电力设备的安装和调试时，必须加强技术管理，保证施工的施工质量。

二、轨道交通供电系统安装因为选择的供电方式和轨道交通的具体情况，所以在供电系统的安装上，不可避免地会有一些差别。

不过，主要项目的安装情况还是差不多的。

做好轨道交通供电系统的安装工作，是保证轨道交通运营过程中供电系统可靠性和安全性的重要保证。

并且，可以确保电力状态符合主体车辆的电力要求。

在轨道交通中还有着许多的辅助用电设备，比如信号装置、照明装置等等，它们对轨道的平稳运行有着非常关键的影响。

1.变电所工程安装变电所中各安装间的电缆铺设比较错综复杂，使其铺设工作比较困难。

特别是二次电缆、开关柜、配电箱电缆的铺设工作，必须按施工规程进行。

并且，在电缆铺设工作中，要对接地干线、支线以及设备接地线等电缆的铺设工作进行严格管理。

要指出的是，因为变压器的重量和尺寸都比较大，而且它也是变电站里面的一个关键装置，所以在运输和进场以及安装的时候，必须要非常小心，否则会对后续的应用产生不好的效果。

2.系统电缆安装电缆铺设的好坏，直接关系到整个工程的效果。

城市轨道交通的高压供电设备技术管理分析摘要：在我国城市化发展的背景下，城市轨道交通的运营管理日益成为各有关部门的重点，而运营单位在运营过程中所面临的主要问题之一，就是如何在运营过程中，对其进行有效的控制。

电力供应系统作为城轨发展和运营的关键支撑，其重要性堪比“神经”，必须保证其安全可靠，才能保证城轨的正常运转和发展。

此外，系统管理人员还应该对城市轨道交通的高压供电设备技术管理展开全方位的研究，为城市轨道交通的今后发展做出贡献。

关键词：城市轨道交通；高压供电设备；技术管理引言为了保证轨道交通的运行质量，国家有关部门也对城市轨道交通管理质量进行了相关的研究，其中，高压供电设备技术应用方面的管理效果，对高压供电设备后续的安全与稳定性有着直接的影响，也是影响城市轨道交通运行效果的决定性因素。

要想真正地提升城市轨道交通的运营效率，就要对现行的高压供电设备技术管理模式进行更新，在严格遵循有关的法规和标准的情况下，对管理系统体系进行进一步的优化，保证设备始终处于安全、高效的状态，为标准化管理的实现打下坚实的基础。

一、严化高压供电设备技术管控实现技术管控的基本目标是提高城市轨道交通发展中高压供电设备的运营效率，这就需要管理者在设备管理技术方面更加严格。

从实践中可以看出，技术控制策略的运用可以划分为五个主要领域，管理者还需要针对各个层次的特点，设计出更加适合的高压供电设备技术控制策略。

(一)制度方面健全的制度是保证技术管理工作顺利开展的根本，管理人员还需要以高压供电设备的实际应用需要为依据，建立一套既具有科学性又具有合理性的制度，并督促检修人员将有关制度落实到位，保证检修过程的标准化。

保证规章制度的执行效果，不能仅仅依赖于规则的制定和维修人员的自觉，城市轨道交通管理部门还应该对管理人员进行有针对性的监督、检查和培训，还要构建一套完善的考核体系，让维修人员更加积极地去遵循管理制度。

（二）人员方面在新时代，城市轨道交通的管理对管理人员的技术水平有了更高的要求。

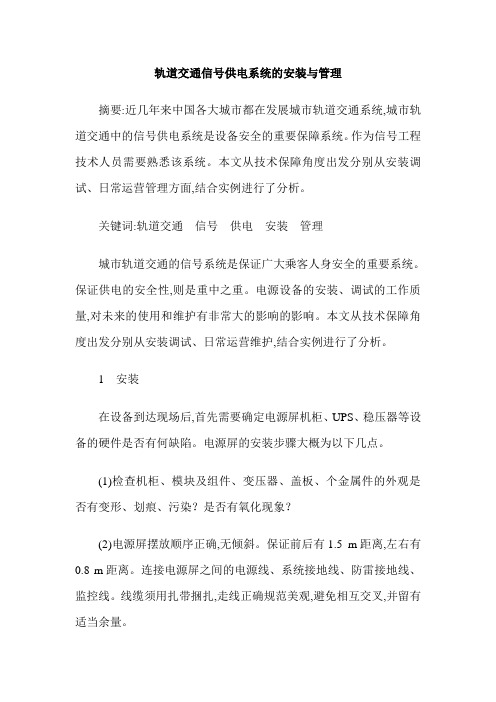

轨道交通信号供电系统的安装与管理摘要:近几年来中国各大城市都在发展城市轨道交通系统,城市轨道交通中的信号供电系统是设备安全的重要保障系统。

作为信号工程技术人员需要熟悉该系统。

本文从技术保障角度出发分别从安装调试、日常运营管理方面,结合实例进行了分析。

关键词:轨道交通信号供电安装管理城市轨道交通的信号系统是保证广大乘客人身安全的重要系统。

保证供电的安全性,则是重中之重。

电源设备的安装、调试的工作质量,对未来的使用和维护有非常大的影响的影响。

本文从技术保障角度出发分别从安装调试、日常运营维护,结合实例进行了分析。

1 安装在设备到达现场后,首先需要确定电源屏机柜、UPS、稳压器等设备的硬件是否有何缺陷。

电源屏的安装步骤大概为以下几点。

(1)检查机柜、模块及组件、变压器、盖板、个金属件的外观是否有变形、划痕、污染？是否有氧化现象？(2)电源屏摆放顺序正确,无倾斜。

保证前后有1.5 m距离,左右有0.8 m距离。

连接电源屏之间的电源线、系统接地线、防雷接地线、监控线。

线缆须用扎带捆扎,走线正确规范美观,避免相互交叉,并留有适当余量。

(3)紧固所有空开、交流接触器、交流输入转接端子、汇流排。

(4)安装模块:模块鉴别销安装紧固,模块插接到位。

(5)变压器安装:变压器端子进、出线螺丝紧固。

变压器须用螺丝固定在机柜的变压器底座上。

(6)设备功能测试:输入电相序是否正常,输入电源I、II路切换是否正常,切换时间<150 ms,切换过程模块不掉电。

监控单元是否能正常操作,LCD显示正常,菜单是否完整,告警是否正确。

直流模块的相互切换,交流模块的切换是否正常,切换过程中输出不中断,各类型任何一个模块单独工作,对应输出电源能够正常输出;外电网有断电情况,监控单元是否能发出声光告警。

电源屏各类空开断开,是否有相应的告警产生,UPS在旁路,电池供电,监控单元是否有告警。

干接点的测试。

(7)记录输出电源的电压电流的显示值和实测值。

轨道交通地铁风水电安装(机电安装)施工经验总结地铁机电安装施工工作内容及要点一、进场前期在进场前期，需要了解土建进度并排查工作面，与土建签订场地移交协议。

同时，需要进行临电和临水建设，选择下料口并搭建下料平台。

安排队伍进场，建设班组库房，并进行临水临电交底。

对地盘进行管理，包括进站门禁、集装箱、保安、监控、五图一牌等方面。

安全部门需要与土建临电临水协议，制定外单位进场安全协议。

在现场进行临边/孔洞防护、消防通道、消防器材、警示标语等工作。

对危险源进行辨识，并编制专项应急预案，包括消防火灾、吊装、高空作业、安全用电等方面。

进行三级教育培训，并组织消防演练，上报安全文明措施费用。

编制施工计划，并与甲供单位对接到货计划。

技术员需要根据合同熟悉自采和甲供材料，与设计对接要电子版送审图和蓝图。

现场核实土建孔洞预留，采购走道综合支吊架，并编写专项施工方案。

二、临电布置在临电布置方面，每个站需要使用3*50+2*25的电缆从土建到一级箱，使用3*35+2*16的电缆从一级箱到二级箱，使用5*16的电缆从二级箱到三级箱。

从三级箱引出电缆供电给各个可移动手操箱（班组自带）。

需要使用配电箱、电缆、铜鼻子、五指套、电胶布、绑扎带、膨胀螺栓、一级箱护栏（含门）、角钢等材料，还需要使用8#塑钢绳、8#钢丝卡头、钢线拉紧环用于把电缆拉直挂墙。

一级箱需要带电表、配电箱内的熔断器和馈出接线端子排需厂家另配备备用，配电箱带底座且为下进下出。

临时水泵配电箱需要进行采购。

临电的维护由站长主责，安质部督促安全用电，电气技术员负责材料计划，电气班组出1人负责巡检、接线。

临电照明方面，主线采用3*4的电缆，支线采用2*1.5护导线（软线）。

照明灯具使用XXX的或者地铁公司检查时换用150W的灯具，还需要配置疏散指示灯具、双头应急灯具、安全出口灯具、LED投射灯（200W）。

需要使用灯具、灯头（灯帽）、电缆、电胶布、扎带等材料。

班组需要搭建库房，所需材料包括8#槽钢、40*4角钢、彩钢板、膨胀螺栓和自攻丝。

城市轨道交通系统安装工程工艺指南下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

城市轨道交通系统安装工程工艺指南该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 城市轨道交通系统安装工程工艺指南 can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary,word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!标题：城市轨道交通系统安装工程工艺指南摘要：城市轨道交通系统的安装工程是一个复杂而精密的过程，直接关系到城市交通的安全和效率。
