城市轨道交通供电系统的组成与各部分功能

城市轨道交通供电系统讲义第二章城市轨道交通供电系统描述●第一节供电系统的组成与功能●地铁供电系统是为地铁运营提供所需电能的系统，它不仅为地铁电动列车提供牵引用电，而且还为地铁运营服务的其它设施提供电能，如照明、通风、空调、给排水、通信、信号、防灾报警、自动扶梯等。

●地铁供电系统一般包括外部电源、主变电所（或电源开闭所）、牵引供电系统、动力照明供电系统、电力监控系统。

其中，牵引供电系统包括牵引变电所和牵引网，动力照明供电系统包括降压变电所和动力照明配电系统。

幻灯片26●地铁系统是一个重要的用电负荷。

按规定应为一级负荷，即应由两路电源供电，当任何一路电源发生故障中断供电时，另一路应能保证地铁重要负荷的全部用电需要。

在地铁供电系统中牵引用电负荷为一级负荷，而动力照明等用电负荷根据它们的实际情况可分为一级、二级或三级负荷。

地铁外部电源供电方案，可根据实际情况不同分为集中供电方式、分散供电方式和混合供电方式。

幻灯片27第二节变电所的分类●地铁供电系统中一般设置三类变电所，即主变电所（分散式供电方式为电源开闭所）、降压变电所及牵引降压混合变电所。

●主变电所是指采用集中供电方式时，接受城市电网35kV及以上电压等级的电源，经其降压后以中压供给牵引变电所和降压变电所的一种地铁变电所。

●降压变电所从主变电所（电源开闭所）获得电能并降压变成低压交流电。

●幻灯片28●牵引变电所从主变电所（电源开闭所）获得电能，经过降压和整流变成电动列车牵引所需要的直流电。

●主变电所：专为城市轨道交通系统提供能源的枢纽。

●牵引变电所：为列车提供适应的电源。

●降压变电所（配电变电所）：为车站、隧道动力照明负荷提供电源。

幻灯片29第四节供电系统主要运行方式● 1 10kV系统运行方式● 1.1 正常运行方式●变电所10kV母联开关和开闭所间联络开关均处于打开状态，每座变电所由2回电源供电，两段10kV母线分列运行。

变电所由开闭所按不同的供电分区供电。

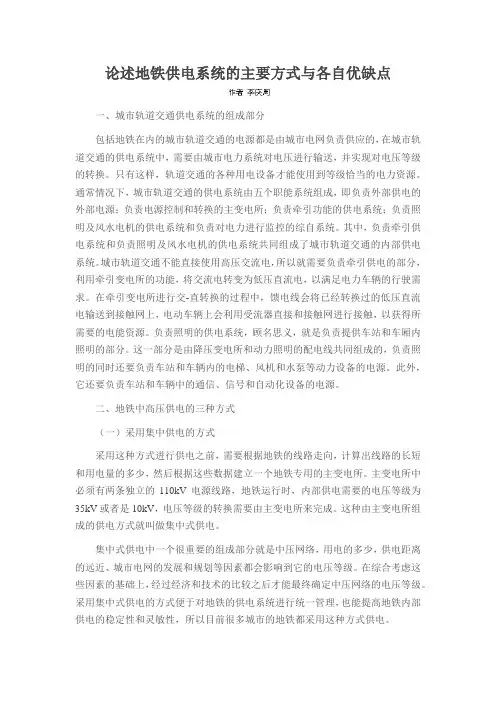

论述地铁供电系统的主要方式与各自优缺点一、城市轨道交通供电系统的组成部分包括地铁在内的城市轨道交通的电源都是由城市电网负责供应的，在城市轨道交通的供电系统中，需要由城市电力系统对电压进行输送，并实现对电压等级的转换。

只有这样，轨道交通的各种用电设备才能使用到等级恰当的电力资源。

通常情况下，城市轨道交通的供电系统由五个职能系统组成，即负责外部供电的外部电源；负责电源控制和转换的主变电所；负责牵引功能的供电系统；负责照明及风水电机的供电系统和负责对电力进行监控的综自系统。

其中，负责牵引供电系统和负责照明及风水电机的供电系统共同组成了城市轨道交通的内部供电系统。

城市轨道交通不能直接使用高压交流电，所以就需要负责牵引供电的部分，利用牵引变电所的功能，将交流电转变为低压直流电，以满足电力车辆的行驶需求。

在牵引变电所进行交-直转换的过程中，馈电线会将已经转换过的低压直流电输送到接触网上，电动车辆上会利用受流器直接和接触网进行接触，以获得所需要的电能资源。

负责照明的供电系统，顾名思义，就是负责提供车站和车厢内照明的部分。

这一部分是由降压变电所和动力照明的配电线共同组成的，负责照明的同时还要负责车站和车辆内的电梯、风机和水泵等动力设备的电源。

此外，它还要负责车站和车辆中的通信、信号和自动化设备的电源。

二、地铁中高压供电的三种方式（一）采用集中供电的方式采用这种方式进行供电之前，需要根据地铁的线路走向，计算出线路的长短和用电量的多少，然后根据这些数据建立一个地铁专用的主变电所。

主变电所中必须有两条独立的110kV电源线路，地铁运行时，内部供电需要的电压等级为35kV或者是10kV，电压等级的转换需要由主变电所来完成。

这种由主变电所组成的供电方式就叫做集中式供电。

集中式供电中一个很重要的组成部分就是中压网络，用电的多少，供电距离的远近、城市电网的发展和规划等因素都会影响到它的电压等级。

在综合考虑这些因素的基础上，经过经济和技术的比较之后才能最终确定中压网络的电压等级。

城市轨道交通的强弱电系统-四电工程城市轨道交通是一种高效、快速、安全、舒适的现代化交通工具。

为了保证城市轨道交通系统的正常运行，以及为满足未来城市轨道交通网络的扩张和发展，需要进行全面、可靠、安全的强弱电系统设计。

在轨道交通领域中最常用到的又被称为“四电工程”的强弱电系统设计。

下面将从四个方面详细介绍城市轨道交通的强弱电系统-四电工程。

一、供电系统1.供电系统的基本构成城市轨道交通供电系统由电源、送电线路、接触网、变电站、开关站、牵引变压器、道床电气设备等多个部分组成。

2.供电系统的工作原理和特点供电系统是城市轨道交通系统的核心部分，提供高电压直流（或交流）电力来驱动列车行驶。

主要特点是：变压器在交流传输过程中具有较小的电流损耗，能够满足长距离供电要求；交流供电系统具有较好的适应性，可适用于多种场合；直流供电具有升级改造方便等优点。

二、信号与通信系统1.信号与通信系统的基本构成城市轨道交通信号与通信系统主要由列车信号设备、道岔控制、信号机和通讯设备等多个部分组成。

2.信号与通信系统的工作原理和特点信号与通信系统是城市轨道交通系统的另一个关键部分，主要用于列车行驶控制和通讯。

它具有安全性高、精度高、灵活性好、实时性高等特点。

常见的信号方式有区段信号、换位信号、跟踪信号等多种方式。

三、控制系统1.控制系统的基本构成城市轨道交通控制系统包括车辆控制、列车队列控制、信号控制和中央监控等多个部分。

2.控制系统的工作原理和特点控制系统用于对车辆进行运行管理和列车流量智能控制。

它具有灵活性强、反应快捷、控制准确等特点。

控制系统的设计案采用了遥控技术，在现代化设备的基础上，更是加强了机动性和智能化程度，实现了全自动化组织和调度。

四、车辆牵引安全系统1.车辆牵引安全系统的基本构成城市轨道交通车辆牵引安全系统包括牵引变流器、牵引电机、制动系统、速度监控系统等多个部分。

2.车辆牵引安全系统的工作原理和特点车辆牵引安全系统是城市轨道交通系统中最关键的部分，主要用于控制列车的牵引和制动。

城市轨道交通供电系统城市轨道交通供电系统由变电所、接触网（接触轨）和回流网三部分构成。

变电所通过接触网（接触轨），由车辆受电器向电动客车馈送电能，回流网是牵引电流返回变电所的导体。

供电系统的供电制式主要指电流制式、电压等级和馈电方式。

目前，城市轨道交通的直流牵引电压等级有DC 600 V DC 750 V和DC 1 500 V等多种。

我国国家标准《城市轨道交通直流牵引供电系统》（GB/T 10411—2005）规定了DC750 V和DC 1 500 V两种电压制式。

供电系统的馈电方式分为架空接触网和接触轨两种。

其中，电压制式和馈电方式是密不可分的。

一般架空接触网馈电方式电压等级采用DC1500V接触轨馈电方式电压等级主要采用DC750V但有向DC1500发展的趋势。

城市轨道交通作为城市电网的用户，直接从城市电网取得电能；城市电网也把城市轨道交通看成一个重要用户。

城市轨道交通供电系统由电源系统（城市电网、主变电所）、牵引供电系统、动力照明供电系统和电力监控系统组成。

其中，牵引供电系统包括牵引变电所和牵引网两大部分，动力照明供电系统包括降压变电所与动力照明配电系统。

一、电源系统我国电力生产由国家经营管理，因此无论是干线电气化铁路还是工矿电力牵引用电和城市轨道交通电力牵引用电均由国家统一电网供给OK5》-]…KEHG）城i：h电网高压供电系统i何流线<根据生产电能的发电厂所利用的能源不同，其可以分为火力发电厂（用煤、油为燃料）、水力发电厂、原子能发电厂及风力、地热、太阳能和潮汐发电厂等。

发电厂可能与其用户相距甚远，必须将输电电压升高，以减少线路的电压损失和能量损耗，因此在发电厂的输出端接入升压变压器以提高输电电压。

目前我国用得最普遍的输电电压等级为110~220 kV。

通常高压输电线到了各城市或工业区以后通过区域变电所（站）将电能转配或降低一个等级向附近各用电中心送电。

城市轨道交通牵引用电既可从区域变电所高压线路得电，也可以从下一级电压的城市地方电网得电，这取决于系统和城市地方电网具体情况及牵引用电容量大小。

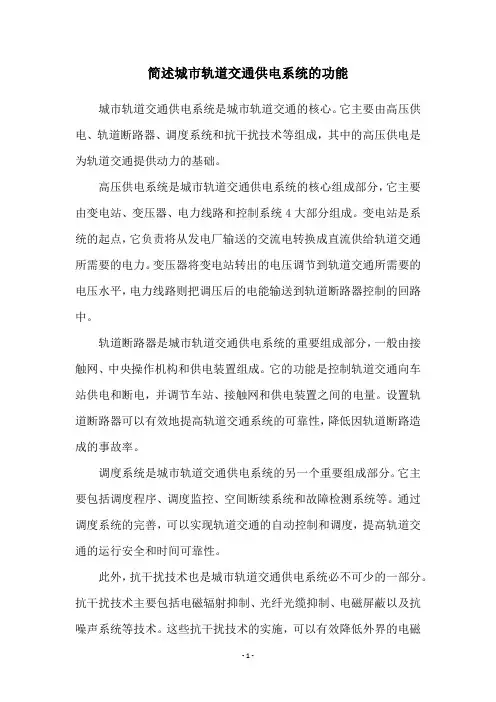

城市轨道交通供电系统概述城市轨道交通供电系统是城市轨道交通运营的重要基础设施之一。

它负责为城市的地铁、轻轨等轨道交通提供稳定可靠的电力供应。

供电系统的设计与运营对于轨道交通系统的正常运行和乘客的出行安全至关重要。

本文将重点介绍城市轨道交通供电系统的组成和原理、供电方式以及相关设备和技术等内容。

组成和原理城市轨道交通供电系统主要由以下几个组成部分组成：电源系统是城市轨道交通供电系统的核心组成部分，负责为整个供电系统提供稳定的电力。

常见的电源系统包括接触网供电系统和第三轨供电系统。

•接触网供电系统：通过架设在轨道上方的接触网，通过配电设备提供电力给列车供电。

•第三轨供电系统：在轨道的一侧或两侧铺设一根导电轨，列车通过集电装置与导电轨接触，实现电能传递。

2. 配电系统配电系统负责将电源系统提供的电能，在整个轨道交通线路上进行合理分配。

配电系统通常包括变电站、变压器、开关设备等，在供电过程中起到调节电能和保护设备的作用。

线路系统是城市轨道交通供电系统的输电线路，包括主干线、支线和馈电线等。

这些线路通过导线将电能输送到不同的供电区域，确保整个供电系统的稳定性和可靠性。

4. 集电装置集电装置是连接列车和供电系统的关键设备，由于列车在运行过程中需要实时获得电力供应，因此集电装置可以通过与接触网或第三轨建立导电接触来获取电能，并将其传送到列车的牵引设备中。

供电方式根据城市轨道交通供电系统的不同设计和实际情况，可以有以下几种常见的供电方式：1.直供直流供电方式（常用于地铁）：以直流电方式供电，电压较高，通常为600V、750V或1500V，通过第三轨或接触网提供电能。

2.直供交流供电方式（常用于轻轨）：以交流电方式供电，电压较低，通常为380V或750V，通过接触网提供电能。

3.高速铁路供电方式：通常使用交流电方式供电，电压较高，通常为25kV，通过接触网提供电能。

相关设备和技术城市轨道交通供电系统涉及到的设备和技术非常多样化，其中一些关键的设备和技术包括：•变电站：用于将电网的高压电能转换为供电系统所需的低压电能。
