轨道交通-供电系统

城市轨道交通的强弱电系统-四电工程城市轨道交通是一种高效、快速、安全、舒适的现代化交通工具。

为了保证城市轨道交通系统的正常运行，以及为满足未来城市轨道交通网络的扩张和发展，需要进行全面、可靠、安全的强弱电系统设计。

在轨道交通领域中最常用到的又被称为“四电工程”的强弱电系统设计。

下面将从四个方面详细介绍城市轨道交通的强弱电系统-四电工程。

一、供电系统1.供电系统的基本构成城市轨道交通供电系统由电源、送电线路、接触网、变电站、开关站、牵引变压器、道床电气设备等多个部分组成。

2.供电系统的工作原理和特点供电系统是城市轨道交通系统的核心部分，提供高电压直流（或交流）电力来驱动列车行驶。

主要特点是：变压器在交流传输过程中具有较小的电流损耗，能够满足长距离供电要求；交流供电系统具有较好的适应性，可适用于多种场合；直流供电具有升级改造方便等优点。

二、信号与通信系统1.信号与通信系统的基本构成城市轨道交通信号与通信系统主要由列车信号设备、道岔控制、信号机和通讯设备等多个部分组成。

2.信号与通信系统的工作原理和特点信号与通信系统是城市轨道交通系统的另一个关键部分，主要用于列车行驶控制和通讯。

它具有安全性高、精度高、灵活性好、实时性高等特点。

常见的信号方式有区段信号、换位信号、跟踪信号等多种方式。

三、控制系统1.控制系统的基本构成城市轨道交通控制系统包括车辆控制、列车队列控制、信号控制和中央监控等多个部分。

2.控制系统的工作原理和特点控制系统用于对车辆进行运行管理和列车流量智能控制。

它具有灵活性强、反应快捷、控制准确等特点。

控制系统的设计案采用了遥控技术，在现代化设备的基础上，更是加强了机动性和智能化程度，实现了全自动化组织和调度。

四、车辆牵引安全系统1.车辆牵引安全系统的基本构成城市轨道交通车辆牵引安全系统包括牵引变流器、牵引电机、制动系统、速度监控系统等多个部分。

2.车辆牵引安全系统的工作原理和特点车辆牵引安全系统是城市轨道交通系统中最关键的部分，主要用于控制列车的牵引和制动。

轨道交通供配电知识点总结一、轨道交通供配电系统介绍轨道交通供配电系统是指为轨道交通运营提供电力能源的系统，包括电力供应系统和配电系统。

电力供应系统负责将电能从电网输送到地铁、有轨电车等轨道交通系统的车站或车辆上，配电系统则负责在车站和车辆之间进行电能的分配和控制。

供配电系统的稳定运行对于轨道交通的安全和可靠运行具有重要意义。

二、供配电系统组成1. 供电系统供电系统主要包括电网、变电站和接触网。

电网是供电系统的起点，它将电能从发电厂输送到变电站，在变电站对电能进行变压、变频、群开口和过滤处理，然后将电能输送到接触网。

接触网是地铁、有轨电车等车辆供电的设备，通过接触网上的电接触器和车辆上的接触滑板，实现了电能从接触网传输到车辆。

2. 配电系统配电系统包括集电系统和车辆内部的配电系统。

集电系统将电能从接触网引入车辆，然后通过配电装置对电能进行分配，并为车辆内部的各种电气设备、照明等提供电能。

三、供配电系统的重要参数1. 供电电压供电电压是指供电系统提供的电能的电压大小。

不同的车辆和设备对供电电压的要求不同，因此电力供应系统需要根据实际情况进行调整和优化，以满足不同用电设备的需求。

2. 供电频率供电频率是指供电系统提供的交流电的频率，通常为50Hz。

供电频率的稳定性对于一些电力设备和车辆的运行非常重要，因此供电系统需要保持供电频率的稳定，以确保轨道交通的正常运行。

3. 隔离电阻隔离电阻是指电气设备、设施和地面等之间的绝缘电阻。

隔离电阻越大，表示设备之间的绝缘效果越好，能够确保电路的安全运行，避免因设备之间的漏电等问题引发安全事故。

4. 轨道接触电阻轨道接触电阻是指车辆从接触网上取电时，接触滑板与接触网之间的电阻。

接触电阻的大小会影响车辆从接触网上取电的效率和稳定性，也会影响整个供电系统的能效和安全性。

四、供配电系统的运行调度管理1. 负荷调度负荷调度是指根据轨道交通运营的实际情况，合理调配供电系统的电能输出，以满足不同时间、不同区域的用电需求。

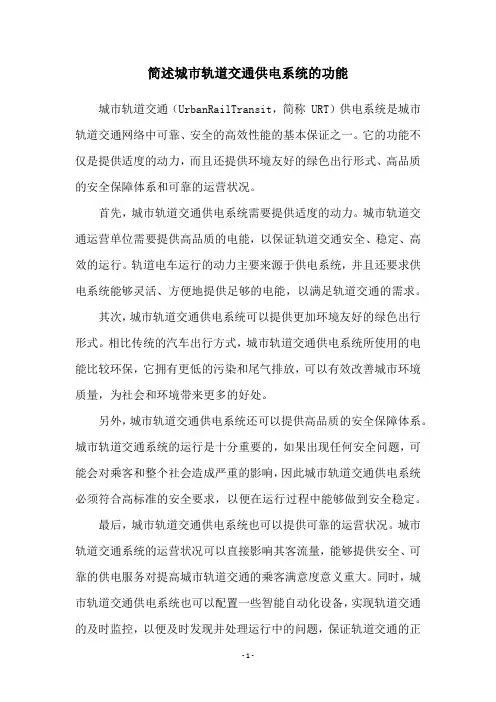

简述城市轨道交通供电系统的功能城市轨道交通（UrbanRailTransit，简称 URT）供电系统是城市轨道交通网络中可靠、安全的高效性能的基本保证之一。

它的功能不仅是提供适度的动力，而且还提供环境友好的绿色出行形式、高品质的安全保障体系和可靠的运营状况。

首先，城市轨道交通供电系统需要提供适度的动力。

城市轨道交通运营单位需要提供高品质的电能，以保证轨道交通安全、稳定、高效的运行。

轨道电车运行的动力主要来源于供电系统，并且还要求供电系统能够灵活、方便地提供足够的电能，以满足轨道交通的需求。

其次，城市轨道交通供电系统可以提供更加环境友好的绿色出行形式。

相比传统的汽车出行方式，城市轨道交通供电系统所使用的电能比较环保，它拥有更低的污染和尾气排放，可以有效改善城市环境质量，为社会和环境带来更多的好处。

另外，城市轨道交通供电系统还可以提供高品质的安全保障体系。

城市轨道交通系统的运行是十分重要的，如果出现任何安全问题，可能会对乘客和整个社会造成严重的影响，因此城市轨道交通供电系统必须符合高标准的安全要求，以便在运行过程中能够做到安全稳定。

最后，城市轨道交通供电系统也可以提供可靠的运营状况。

城市轨道交通系统的运营状况可以直接影响其客流量，能够提供安全、可靠的供电服务对提高城市轨道交通的乘客满意度意义重大。

同时，城市轨道交通供电系统也可以配置一些智能自动化设备，实现轨道交通的及时监控，以便及时发现并处理运行中的问题，保证轨道交通的正常运行状况。

综上所述，城市轨道交通供电系统具有提供适度的动力、提供环境友好的绿色出行形式、提供高品质的安全保障体系和提供可靠的运营状况等多种功能，为城市轨道交通提供了可靠、安全、高效的保障和支持，从而改善了城市交通环境，为城市居民带来更加安全、便捷的出行工具。

城市轨道交通供电系统城市轨道交通概论城市轨道交通供电系统是指为城市轨道交通（如地铁、轻轨等）提供电力的系统。

它是城市轨道交通运营的重要组成部分，直接关系到城市轨道交通的安全、稳定和高效运行。

城市轨道交通供电系统主要包括供电系统结构、供电方式、供电设备和供电管理等几个方面。

首先，城市轨道交通供电系统的结构主要分为集中式供电和分布式供电两种形式。

集中式供电是指将电力从电网供应给城市轨道交通线路，通过变电所进行电能转换和配电。

分布式供电是指将电力直接供应给城市轨道交通线路，不通过变电所进行中间转换。

其次，城市轨道交通供电系统的供电方式主要有直流供电和交流供电两种形式。

直流供电是将电力以直流形式供应给城市轨道交通线路，其中常见的有三轨供电和四轨供电两种形式。

交流供电是将电力以交流形式供应给城市轨道交通线路，其中常见的有接触网供电和无接触网供电两种形式。

再次，城市轨道交通供电系统的供电设备包括变电所、牵引变压器、接触网或四轨导线和车辆供电设备等。

变电所是供电系统的核心设备，负责将电力从电网转换成适合轨道交通运营的电能。

牵引变压器则将变电所输出的电能转换成适合轨道交通车辆牵引的电能。

接触网或四轨导线是将电能从供电系统传输到运行线路上的设备，通过接触网或四轨导线与车辆上的集电装置接触，实现车辆的供电。

车辆供电设备则是车辆上的设备，负责将来自接触网或四轨导线的电能传输到车辆的牵引装置。

最后，城市轨道交通供电系统的供电管理是保障系统正常运行的重要环节。

供电管理包括供电调度、供电维护、供电检修和故障处理等多个方面。

供电调度负责根据运行情况合理调配供电能力，确保供电系统能满足轨道交通的需求。

供电维护负责对供电设备进行定期维护，确保设备的正常运行和使用寿命。

供电检修则是对供电设备进行故障排除和修复，及时处理供电系统的故障。

故障处理则是在供电系统故障发生时，采取相应措施，保障城市轨道交通的正常运行。

综上所述，城市轨道交通供电系统是为城市轨道交通提供电力的系统，它的结构、方式、设备和管理等方面都对轨道交通的运行质量和效率有着重要影响。

城市轨道交通供电系统及电力技术分析城市轨道交通供电系统是指城市地铁、有轨电车等轨道交通系统所采用的供电设备及技术。

城市轨道交通供电系统的可靠性和高效性对于城市交通运输的安全、快捷和可持续发展至关重要。

本文将对城市轨道交通供电系统及电力技术进行分析，主要包括供电系统的类型、供电技术的发展和应用等方面。

一、供电系统的类型1.第三轨供电系统：第三轨供电系统是最常见的供电方式之一，通常由两条位于铁路两侧的电流导体构成，通过电动车上的集电靴与第三轨接触来提供电能。

由于第三轨直接暴露在外部环境中，容易受到外界因素的干扰，如积雪、雨水等，因此对供电设备的维护和保养工作要求较高。

2.集电弓供电系统：集电弓供电系统是利用车辆上的集电弓通过与架空线接触来获取电能的方式。

集电弓供电系统具有安全稳定、维护方便等优势，适用于高速铁路等大规模轨道交通系统。

二、供电技术的发展和应用1.直流供电：早期的城市轨道交通供电系统多采用直流供电方式，常见的电压等级为600V和750V。

直流供电系统相对简单，但由于电流无法有效传输，导致输电距离受限。

2.交流供电：随着电力技术的发展，城市轨道交通供电系统逐渐采用交流供电方式。

交流供电系统可以通过变压器将电压升高，实现较长距离的输电，提高供电线路的利用率。

3.混合供电：为了兼顾直流供电和交流供电的优点，提高供电系统的灵活性和可靠性，一些城市轨道交通供电系统采用混合供电方式，即直流供电和交流供电相结合。

利用这种方式，可以根据实际情况调整供电方式，提高供电系统的运行效率。

除了供电系统的类型和技术，城市轨道交通的电力技术还涉及到换流技术、接触网技术、保护技术等方面。

例如，为了减少能耗，一些城市轨道交通系统引入了再生制动技术，将由车辆制动产生的能量回馈到电网中，以提高能源利用效率。

总的来说，城市轨道交通供电系统及电力技术的发展旨在提高供电系统的可靠性、效率和经济性。

未来，随着科技的不断进步，我们可以预期城市轨道交通供电系统将进一步发展，应用更高效的供电技术，实现智能化和可持续发展。

轨道交通系统供电系统设计与实现轨道交通是现代城市化发展的重要标志，它不仅代表着城市交通的先进和高效，还是解决城市交通拥堵和能源消耗问题的有效途径。

而其中，轨道交通系统的电力供应系统是整个系统的重要组成部分，直接影响着整个系统的安全性、稳定性和运行效率。

本文将着重从轨道交通系统供电系统的设计和实现两个方面进行探讨和阐述。

一、轨道交通系统供电系统设计1.供电系统的基本架构在轨道交通系统中，供电系统的基本架构主要由几大部分组成：高压区、变电所、牵引变电所、接触网、架空线缆、回流路等。

高压区是供电系统整个的总枢纽，要通过高压输电线路将高压电能传输到相应的变电所进行变压、变流等处理，通过牵引变电所将直流电供给动车组或列车运行。

同时，接触网是轨道交通电力供应系统中最为重要的组成部分，它主要负责将供电系统的能量传给地面的轨道车辆，并进行双向传输。

在中国，新增铁路和城市轨道交通绝大部分都是采用了交流接触网、直流接触网或者双重供电。

不同的供电形式适用于不同的动车组或地铁车辆类型。

2.供电系统的设计方案供电系统的设计方案有着基本的技术原则和技术规范。

在设计过程中应该合理选择供电模式和相应的配电参数，保证建设成本和运行成本的平衡，不仅能够满足轨道交通系统的运行要求，还能保证车站、车站间线的正常供电。

设计者需要首先考虑电力功率的需求，根据实际情况要进行特定计算。

然后就是确立整个供电系统的安全性和可靠性，这个原则要求电力供应系统的设计和制造严格按照国家标准和技术规范，保证整个系统的稳定性和完整性。

最后，还要考虑系统的可维护性和维修性，这个要求在轨道交通系统中尤为重要。

在设计中，要考虑人员的心理和心理状态等因素，保证维修人员能够快速、有效地处理问题。

二、轨道交通系统供电系统实现1.供电系统的关键技术轨道交通系统供电系统的实现离不开一些关键技术的支持。

首先，要求轨道车辆必须具备高效的电力转换技术，以最大限度地实现电能的利用效率。

城市轨道交通供电系统一、城市轨道交通供电系统介绍城市轨道交通供电系统是为城市轨道交通运营提供所需电能的系统，不仅为城市轨道交通电动列车提供牵引用电，而且还为城市轨道交通运营服务的其他设施提供电能，如照明、通风、空调、给排水、通信、信号、防灾报警、自动扶梯等，应具备安全可靠、技术先进、功能齐全、调度方便和经济合理等特点。

在城市轨道交通的运营中，供电一旦中断，不仅会造成城市轨道交通运输系统的瘫痪，还会危及乘客生命与财产安全。

因此，高度安全可靠而又经济合理的电力供给是城市轨道交通正常运营的重要保证和前提。

城市轨道交通的用电负荷按其功能不同可分为两大用电群体。

一是电动客车运行所需要的牵引负荷。

二是车站、区间、车辆段、控制中心等其他建筑物所需要的动力照明用电，诸如：通风机、空调、自动扶梯、电梯、水泵、照明、AFC系统、FAS、BAS、通信系统、信号系统等。

在上述用电群体中，有不同电压等级直流负荷、不同电压等级交流负荷，有固定负荷、有时刻在变化的运动负荷。

每种用电设备都有自己的用电要求和技术标准,而且这种要求和标准又相差甚远。

城市轨道供电系统就是要满足这些不同用户对电能的不同需求，以使其发挥各自的功能与作用。

二、城市轨道交通供电系统的组成城市轨道交通供电系统一般包括外部电源、主变电所（或电源开闭所）、牵引供电系统、动力照明供电系统、电力监控系统。

其中，牵引供电系统包括牵引变电所和牵引网，动力照明供电系统包括降压变电所和动力照明配电系统。

城市轨道交通供电系统中一般设置三类变电所，即主变电所（分散式供电方式为电源开闭所）、降压变电所及牵引降压混合变电所。

主变电所是指采用集中供电方式时，接受城市电网35kV及以上电压等级的电源,经其降压后以中压供给牵引变电所和降压变电所的一种地铁变电所，是专为城市轨道交通系统提供能源的枢纽。

降压变电所：从主变电所（电源开闭所）获得电能并降压变成低压交流电，为车站、隧道动力照明负荷提供电源。

城市轨道交通供电系统概述城市轨道交通供电系统是城市轨道交通运营的重要基础设施之一。

它负责为城市的地铁、轻轨等轨道交通提供稳定可靠的电力供应。

供电系统的设计与运营对于轨道交通系统的正常运行和乘客的出行安全至关重要。

本文将重点介绍城市轨道交通供电系统的组成和原理、供电方式以及相关设备和技术等内容。

组成和原理城市轨道交通供电系统主要由以下几个组成部分组成：电源系统是城市轨道交通供电系统的核心组成部分，负责为整个供电系统提供稳定的电力。

常见的电源系统包括接触网供电系统和第三轨供电系统。

•接触网供电系统：通过架设在轨道上方的接触网，通过配电设备提供电力给列车供电。

•第三轨供电系统：在轨道的一侧或两侧铺设一根导电轨，列车通过集电装置与导电轨接触，实现电能传递。

2. 配电系统配电系统负责将电源系统提供的电能，在整个轨道交通线路上进行合理分配。

配电系统通常包括变电站、变压器、开关设备等，在供电过程中起到调节电能和保护设备的作用。

线路系统是城市轨道交通供电系统的输电线路，包括主干线、支线和馈电线等。

这些线路通过导线将电能输送到不同的供电区域，确保整个供电系统的稳定性和可靠性。

4. 集电装置集电装置是连接列车和供电系统的关键设备，由于列车在运行过程中需要实时获得电力供应，因此集电装置可以通过与接触网或第三轨建立导电接触来获取电能，并将其传送到列车的牵引设备中。

供电方式根据城市轨道交通供电系统的不同设计和实际情况，可以有以下几种常见的供电方式：1.直供直流供电方式（常用于地铁）：以直流电方式供电，电压较高，通常为600V、750V或1500V，通过第三轨或接触网提供电能。

2.直供交流供电方式（常用于轻轨）：以交流电方式供电，电压较低，通常为380V或750V，通过接触网提供电能。

3.高速铁路供电方式：通常使用交流电方式供电，电压较高，通常为25kV，通过接触网提供电能。

相关设备和技术城市轨道交通供电系统涉及到的设备和技术非常多样化，其中一些关键的设备和技术包括：•变电站：用于将电网的高压电能转换为供电系统所需的低压电能。

城市轨道交通供电系统及电力技术分析随着城市发展和人口增长，城市交通问题日益突出。

轨道交通作为城市公共交通的重要组成部分，对于缓解城市交通拥堵、改善环境质量、提高出行效率具有重要意义。

而轨道交通供电系统和电力技术是确保轨道交通安全、高效运行的关键。

本文将从城市轨道交通供电系统和电力技术的角度进行分析，探讨其在城市轨道交通发展中的重要作用和发展趋势。

一、城市轨道交通供电系统概述城市轨道交通供电系统是指为城市地铁、轻轨、有轨电车等轨道交通提供电力的系统，主要包括牵引供电系统和辅助供电系统两部分。

1. 牵引供电系统牵引供电系统是为轨道交通列车提供牵引电力的系统，一般采用直流750V或交流1500V/3000V供电。

其主要包括接触网、供电设备、牵引变流器等组成部分。

接触网是牵引供电系统的核心，通过接触网与列车上的受电弓实现电能传输，为列车提供所需的牵引电力。

供电设备一般包括变电所、配电设备等，用于将电能从电网输送至接触网。

牵引变流器则是将接触网提供的直流或交流电能转换为适合列车牵引用的电能。

二、城市轨道交通电力技术分析城市轨道交通电力技术是保障轨道交通设备安全、高效运行的关键。

随着城市轨道交通的快速发展，相关电力技术也在不断创新和完善，主要体现在以下几个方面。

牵引电力技术是影响轨道交通列车动力性能和运行效率的关键技术。

传统的牵引电力技术主要包括直流牵引和交流牵引两种。

在直流牵引技术中，采用直流电机驱动列车运行，具有良好的启动和加速性能，适用于地铁等短途快速运行的轨道交通系统；在交流牵引技术中，采用交流感应电动机或交流同步电动机驱动列车运行，具有较大的功率范围和较高的效率，适用于城市轨道交通系统中的长途高速运行。

随着磁悬浮技术的不断进步，利用磁悬浮技术实现牵引动力已成为轨道交通发展的新趋势，具有运行速度快、噪音低、能耗低等优势。

供电系统技术是保障轨道交通列车牵引供电的关键技术。

随着轨道交通系统的不断完善和扩建，其供电方式也在不断创新和优化。
