弹簧-质量-阻尼系统的建模及控制系统设计说明书

质量-弹簧-阻尼系统实验教学指导书北京理工大学机械与车辆学院2016.3实验一：单自由度系统数学建模及仿真 1 实验目的（1）熟悉单自由度质量-弹簧-阻尼系统并进行数学建模； （2）了解MATLAB 软件编程，学习编写系统的仿真代码； （3）进行单自由度系统的仿真动态响应分析。

2 实验原理单自由度质量-弹簧-阻尼系统，如上图所示。

由一个质量为m 的滑块、一个刚度系数为k 的弹簧和一个阻尼系数为c 的阻尼器组成。

系统输入：作用在滑块上的力f (t )。

系统输出：滑块的位移x (t )。

建立力学平衡方程：m x c x kx f ∙∙∙++=变化为二阶系统标准形式：22f x x x mζωω∙∙∙++=其中：ω是固有频率，ζ是阻尼比。

ω=2c m ζω== 2.1 欠阻尼(ζ<1)情况下，输入f (t )和非零初始状态的响应：()()sin()))]t t x t t d e ζωττζωττ+∞--=∙-=-+-⎰2.2 欠阻尼(ζ<1)情况下，输入f(t)=f0*cos(ω0*t) 和非零初始状态的的响应：02230022222002222222()cos(arctan())2f[(0)]cos()[()(2)]sin(ttx t tx ekeζωζωζωωωωωζωωωωζωω-∙-=--++-++)输出振幅和输入振幅的比值：A=3 动力学仿真根据数学模型，使用龙格库塔方法ODE45求解，任意输入下响应结果。

仿真代码见附件4 实验4.1 固有频率和阻尼实验（1）将实验台设置为单自由度质量-弹簧-阻尼系统。

（2）关闭电控箱开关。

点击setup菜单，选择Control Algorithm，设置选择Continuous Time Control，Ts=0.0042，然后OK。

（3）点击Command菜单，选择Trajectory，选取step,进入set-up,选取Open Loop Step 设置(0)counts, dwell time=3000ms,(1)rep, 然后OK。

控制系统仿真与C A D 课程设计(二阶弹簧—阻尼系统的P I D控制器设计及其参数整定)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN设计一：二阶弹簧—阻尼系统的PID 控制器设计及其参数整定一设计题目考虑弹簧－阻尼系统如图1所示，其被控对象为二阶环节，传递函数G(S)如下，参数为M=1kg ，b=m ，k=25N/m ，F （S ）=1。

图1 弹簧－阻尼系统示意图弹簧－阻尼系统的微分方程和传递函数为：F kx x b xM =++ 25211)()()(22++=++==s s k bs Ms s F s X s G二设计要求1. 控制器为P 控制器时，改变比例系数大小，分析其对系统性能的影响并绘制相应曲线。

2. 控制器为PI 控制器时，改变积分时间常数大小，分析其对系统性能的影响并绘制相应曲线。

(例如当kp=50时，改变积分时间常数)3. 设计PID 控制器，选定合适的控制器参数，使闭环系统阶跃响应曲线的超调量σ%<20%，过渡过程时间Ts<2s, 并绘制相应曲线。

图2 闭环控制系统结构图三设计内容1. 控制器为P 控制器时，改变比例系数p k 大小P 控制器的传递函数为：()P P G s K ，改变比例系数p k 大小，得到系统的阶跃响应曲线00.20.40.60.811.21.41103050Step ResponseTime (sec)A m p l i t u d e仿真结果表明：随着Kp 值的增大，系统响应超调量加大，动作灵敏，系统的响应速度加快。

Kp 偏大，则振荡次数加多，调节时间加长。

随着Kp 增大，系统的稳态误差减小，调节应精度越高，但是系统容易产生超调，并且加大Kp 只能减小稳态误差，却不能消除稳态误差。

程序：num=[1]; den=[1 2 25]; sys=tf(num,den); for Kp=[1,10:20:50]y=feedback(Kp*sys,1); step(y); hold ongtext(num2str(Kp)); end2. 控制器为PI 控制器时，改变积分时间常数i T 大小（50=pK 为定值）PI 控制器的传递函数为： 11()PI P I G s K T s=+⋅ ，改变积分时间常数i T 大小，得到系统的阶跃响应曲线0.20.40.60.811.21.4Step ResponseTime (sec)A m p l i t u d e仿真结果表明：Kp=50，随着Ti 值的加大，系统的超调量减小，系统响应速度略微变慢。

设计一：二阶弹簧—阻尼系统的P I D 控制器设计及其参数整定一设计题目考虑弹簧－阻尼系统如图1所示，其被控对象为二阶环节，传递函数G(S)如下，参数为M=1kg ，b=2N.s/m ，k=25N/m ，F （S ）=1。

图1 弹簧－阻尼系统示意图弹簧－阻尼系统的微分方程和传递函数为：F kx x b xM =++ 25211)()()(22++=++==s s k bs Ms s F s X s G二设计要求1. 控制器为P 控制器时，改变比例系数大小，分析其对系统性能的影响并绘制相应曲线。

2. 控制器为PI 控制器时，改变积分时间常数大小，分析其对系统性能的影响并绘制相应曲线。

(例如当kp=50时，改变积分时间常数)3. 设计PID 控制器，选定合适的控制器参数，使闭环系统阶跃响应曲线的超调量σ%<20%，过渡过程时间Ts<2s, 并绘制相应曲线。

图2 闭环控制系统结构图三设计内容1. 控制器为P 控制器时，改变比例系数p k 大小P 控制器的传递函数为：()P P G s K ，改变比例系数p k 大小，得到系统的阶跃响应曲线00.20.40.60.811.21.4Step ResponseTime (sec)A m p l i t u d e仿真结果表明：随着Kp 值的增大，系统响应超调量加大，动作灵敏，系统的响应速度加快。

Kp 偏大，则振荡次数加多，调节时间加长。

随着Kp 增大，系统的稳态误差减小，调节应精度越高，但是系统容易产生超调，并且加大Kp 只能减小稳态误差，却不能消除稳态误差。

程序：num=[1]; den=[1 2 25]; sys=tf(num,den); for Kp=[1,10:20:50] y=feedback(Kp*sys,1); step(y); hold ongtext(num2str(Kp)); end2. 控制器为PI 控制器时，改变积分时间常数i T 大小（50=pK 为定值）PI 控制器的传递函数为： 11()PI P I G s K T s=+⋅ ，改变积分时间常数i T 大小，得到系统的阶跃响应曲线0.20.40.60.811.21.4S tep R esponseT i m e (sec)A m p l i t u d e仿真结果表明：Kp=50，随着Ti 值的加大，系统的超调量减小，系统响应速度略微变慢。

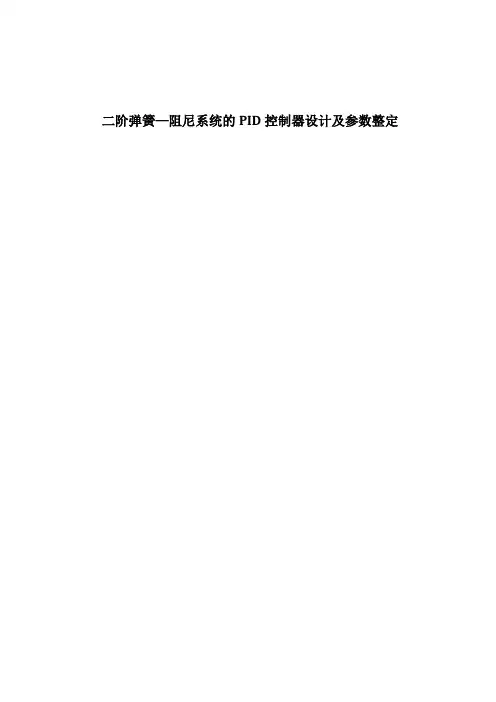

二阶弹簧—阻尼系统的PID控制器设计及参数整定一、PID 控制的应用研究现状综述PID 控制器（按闭环系统误差的比例、积分和微分进行控制的调节器）自20世纪30年代末期出现以来，在工业控制领域得到了很大的发展和广泛的应用。

它的结构简单，参数易于调整，在长期应用中已积累了丰富的经验。

特别是在工业过程控制中，由于被控制对象的精确的数学模型难以建立，系统的参数经常发生变化，运用控制理论分析综合不仅要耗费很大代价，而且难以得到预期的控制效果。

在应用计算机实现控制的系统中，PID 很容易通过编制计算机语言实现。

由于软件系统的灵活性，PID 算法可以得到修正和完善，从而使数字PID 具有很大的灵活性和适用性。

二、研究原理比例控制器的传递函数为：()P PG s K =积分控制器的传递函数为：11()PI P I G s K T s=+⋅微分控制器的传递函数为：11()PID P D I G s K T s T s=+⋅+⋅三、设计题目设计控制器并给出每种控制器控制的仿真结果（被控对象为二阶环节，传递 函数()G S ，参数为M=1 kg, b=2 N.s/m, k=25 N/m, F(S)=1）；系统示意图如图1所示。

图1 弹簧-阻尼系统示意图弹簧－阻尼系统的微分方程和传递函数为：F kx x b xM =++25211)()()(22++=++==s s k bs Ms s F s X s G四、设计要求通过使用MATLAB 对二阶弹簧——阻尼系统的控制器（分别使用P 、PI 、PID 控制器）设计及其参数整定，定量分析比例系数、积分时间与微分时间对系统性能的影响。

同时、掌握MATLAB 语言的基本知识进行控制系统仿真和辅助设计，学会运用SIMULINK 对系统进行仿真，掌握PID 控制器参数的设计。

（1）控制器为P 控制器时，改变比例带或比例系数大小，分析对系统性能的影响并绘制响应曲线。

（2）控制器为PI 控制器时，改变积分时间常数大小，分析对系统性能的影响并绘制相应曲线。

弹簧阻尼系统的数学模型弹簧阻尼系统的基本模型图1所示，其中m表示系统质量，c表示粘滞摩擦系数，K表示弹簧系数，q表示系统位移。

图1 弹簧阻尼系统基本示意图结合图1，得到系统的模型的方程如下：mq¨+cq˙+kq=u，其中u表示输入作用力大小。

切换成状态空间表达式，设定系统的状态量为同时设置y=q为系统输出，因此得到的表达式为假设输入为正弦信号：u=Asinwt ,考虑到通用的状态空间系统方程dxdt=f(x,u)采用欧拉积分的方法，考虑在t时刻的系统状态x，在极短的时间内h>0, 状态变化率时f(x,u)是个常量，在时刻t到时刻（t+h）内，x(t+h)=x(t)+hf(x(t),u(t))进行一些简答图形绘制绘制输入信号图：输入信号为正弦信号，给定相应的幅值和角频率，表示输入作用力的大小部分代码：t = 0:0.1:100;u = 20*sin(0.5*t);plot(t,u,'r','LineWidth',2);xlabel('Time[sec]');ylabel('Force [N]');绘制基于状态方程的系统响应曲线，根据状态方程，在输入作用力下，观察系统的输出，即位置与时间的关系。

由图可知，黑色的曲线，则是表示系统的响应，采用的是matlab自带的函数。

其他颜色则是测试欧拉积分的方法，观察系统的输出响应曲线，发现时间间隔h越小，跟踪效果越好。

ys,ts] = lsim(sys,u,t);hvec = [10.50.1]; clear x;for iter = 1:length(hvec)x(:,1) = [0; 0];h = hvec(iter);maxi(iter) = max(t)/h;for i = 1:maxi(iter);x(:,i+1) = x(:,i) + h*(A*x(:,i) + B*u(h/0.1*i));td(i,iter) = (i-1)*h;yd(i,iter) = C*x(:,i);endendfigure(1); clf; plot(t, u);xlabel('time [sec]');ylabel('F [N]');figure(2); clf; subplot(211); hold on;analh = plot(ts, ys, 'k-', 'LineWidth',AM_data_linewidth);simh = plot(...td(1:maxi(1),1), yd(1:maxi(1),1), 'g+--', ...td(1:maxi(2),2), yd(1:maxi(2),2), 'ro--', ...td(1:maxi(3),3), yd(1:maxi(3),3), 'b--', ...'MarkerSize', 4, 'LineWidth', AM_ref_linewidth ...);当系统的输入是单位阶跃响应时，也需要观察系统的阶跃响应曲线。

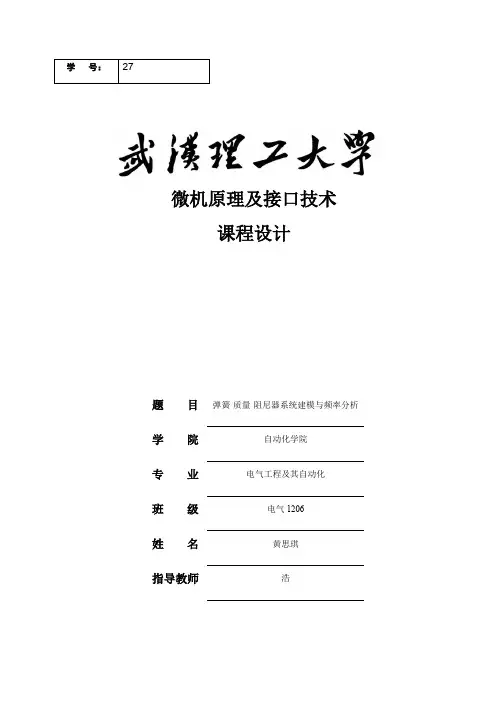

学号：27微机原理及接口技术课程设计题目弹簧-质量-阻尼器系统建模与频率分析学院自动化学院专业电气工程及其自动化班级电气1206姓名黄思琪指导教师浩2015年1月14日课程设计任务书学生： 黄思琪 专业班级： 电气1206 指导教师： 浩 工作单位： 自动化学院 题 目: 弹簧-质量-阻尼器系统建模与仿真 初始条件：已知机械系统如图。

2b1k yp2kx要求完成的主要任务: （包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）（1） 推导传递函数)(/)(s X s Y ，)(/)(s P s X ，（2） 给定m N k m N k m s N b g m /5,/8,/6.0,2.0212==•==，以p 为输入)(t u （3） 用Matlab 画出开环系统的波特图和奈奎斯特图，并用奈奎斯特判据分析系统的稳定性。

（4） 求出开环系统的截止频率、相角裕度和幅值裕度。

（5） 对上述任务写出完整的课程设计说明书，说明书中必须进行原理分析，写清楚分析计算的过程及其比较分析的结果，并包含Matlab 源程序或Simulink 仿真模型，说明书的格式按照教务处标准书写。

时间安排：指导教师签名：年月日系主任（或责任教师）签名：年月日目录1设计任务及要求分析 (1)1.1 初始条件11.2 要求完成的任务11.3 任务分析22 系统分析及传递函数求解 (2)2.1 系统受力分析 (2)2.2 传递函数求解 (3)2.3 系统开环传递函数的求解 (3)3 用MATLAB对系统作开环频域分析 (4)3.1开环系统波特图 (4)3.2 开环系统奈奎斯特图及稳定性判断 (6)4 系统开环频率特性各项指标的计算 (8)总结 (11)参考文献 (12)本科生课程设计成绩评定表弹簧-质量-阻尼器系统建模与频率特性分析1设计任务及要求分析1.1初始条件已知机械系统如图。

2b1k yp2kx图1.1 机械系统图1.2要求完成的任务（1） 推导传递函数)(/)(s X s Y ，)(/)(s P s X ，（2） 给定m N k m N k m s N b g m /5,/8,/6.0,2.0212==•==，以p 为输入)(t u （3） 用Matlab 画出开环系统的波特图和奈奎斯特图，并用奈奎斯特判据分析系统的稳定性。

37弹簧质量阻尼器系统建模与频率特性分析在工程中，弹簧质量阻尼器系统是一种常见的机械系统，广泛应用于减震、减振和隔振等方面。

弹簧质量阻尼器系统由弹簧、质量和阻尼器组成，其中弹簧用于提供系统的弹性支撑，质量用于惯性作用，阻尼器用于消散系统的振动能量。

建立弹簧质量阻尼器系统的数学模型并进行频率特性分析对于系统的设计和性能评估至关重要。

1.弹簧质量阻尼器系统建模弹簧质量阻尼器系统可以用简谐振动模型来描述。

假设系统由质量m、弹簧刚度k和阻尼系数c组成，其受到外力F(t)作用。

系统的运动方程可以写成如下形式：m*x''(t)+c*x'(t)+k*x(t)=F(t)其中，x(t)为系统的位移，x'(t)为系统的速度，x''(t)为系统的加速度。

频率特性分析是对弹簧质量阻尼器系统在不同频率下的响应进行研究。

在频率特性分析中，通常会研究系统的振幅-频率曲线和相位-频率曲线。

首先，通过对系统的运动方程进行拉普拉斯变换，可以得到系统的传递函数：H(s) = X(s) / F(s) = 1 / (ms^2 + cs + k)其中，s为复频域变量。

利用传递函数可以计算系统在不同频率下的振幅和相位。

根据传递函数的模和幅角，可以画出系统的振幅-频率曲线和相位-频率曲线。

3.频率特性分析实例假设一个简单的弹簧质量阻尼器系统由质量m=1kg、弹簧刚度k=10N/m、阻尼系数c=1N·s/m组成，外力F(t)为正弦函数。

通过对系统进行频率特性分析，可以得到系统在不同频率下的响应。

对于该系统，可以计算其传递函数为：H(s)=1/(s^2+s+10)通过传递函数可以计算系统在不同频率下的振幅和相位，并绘制出振幅-频率曲线和相位-频率曲线。

通过频率特性分析，可以得到系统的共振频率、共振幅值、相位延迟等重要参数，从而对系统的性能进行评估和优化。

总之，对弹簧质量阻尼器系统进行建模和频率特性分析是非常重要且必要的。

弹簧-质量-阻尼实验指导书(总15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--质量-弹簧-阻尼系统实验教学指导书北京理工大学机械与车辆学院实验一：单自由度系统数学建模及仿真 1 实验目的（1）熟悉单自由度质量-弹簧-阻尼系统并进行数学建模； （2）了解MATLAB 软件编程，学习编写系统的仿真代码； （3）进行单自由度系统的仿真动态响应分析。

2 实验原理单自由度质量-弹簧-阻尼系统，如上图所示。

由一个质量为m 的滑块、一个刚度系数为k 的弹簧和一个阻尼系数为c 的阻尼器组成。

系统输入：作用在滑块上的力f (t )。

系统输出：滑块的位移x (t )。

建立力学平衡方程：m x c x kx f •••++=变化为二阶系统标准形式：22f x x x mζωω•••++=其中：ω是固有频率，ζ是阻尼比。

ω=2c m ζω== 欠阻尼(ζ<1)情况下，输入f (t )和非零初始状态的响应：()()sin()))]t t x t t d e ζωττζωττ+∞--=•-=-+-+⎰欠阻尼(ζ<1)情况下，输入f(t)=f0*cos(ω0*t) 和非零初始状态的的响应：02230022222002222222()cos(arctan())2f[(0)]cos()[()(2)]sin(ttx t tx ekeζωζωζωωωωωζωωωωζωω-•-=--++-++)输出振幅和输入振幅的比值：A=3 动力学仿真根据数学模型，使用龙格库塔方法ODE45求解，任意输入下响应结果。

仿真代码见附件4 实验固有频率和阻尼实验（1）将实验台设置为单自由度质量-弹簧-阻尼系统。

（2）关闭电控箱开关。

点击setup菜单，选择Control Algorithm，设置选择Continuous Time Control，Ts=，然后OK。

（3）点击Command菜单，选择Trajectory，选取step,进入set-up,选取Open Loop Step设置(0)counts, dwell time=3000ms,(1)rep, 然后OK。

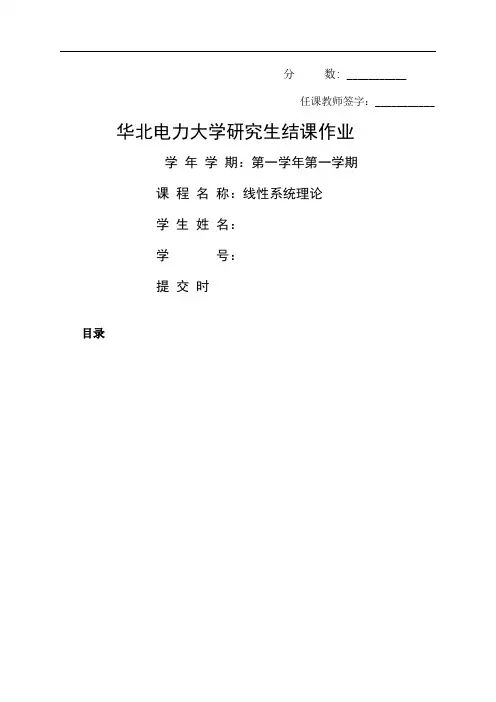

分数: ___________任课教师签字：___________ 华北电力大学研究生结课作业学年学期：第一学年第一学期课程名称：线性系统理论学生姓名：学号：提交时目录弹簧-质量-阻尼系统的建模与控制系统设计1 研究背景及意义弹簧、阻尼器、质量块是组成机械系统的理想元件。

由它们组成的弹簧-质量-阻尼系统是最常见的机械振动系统，在生活中具有相当广泛的用途，缓冲器就是其中的一种。

缓冲装置是吸收和耗散过程产生能量的主要部件，其吸收耗散能量的能力大小直接关系到系统的安全与稳定。

缓冲器在生活中处处可见，例如我们的汽车减震装置和用来消耗碰撞能量的缓冲器，其缓冲系统的性能直接影响着汽车的稳定与驾驶员安全；另外，天宫一号在太空实现交会对接时缓冲系统的稳定与否直接影响着交会对接的成功。

因此，对弹簧-质量-阻尼系统的研究有着非常深的现实意义。

2 弹簧-质量-阻尼模型数学模型是定量地描述系统的动态特性，揭示系统的结构、参数与动态特性之间关系的数学表达式。

其中，微分方程是基本的数学模型，不论是机械的、液压的、电气的或热力学的系统等都可以用微分方程来描述。

微分方程的解就是系统在输入作用下的输出响应。

所以，建立数学模型是研究系统、预测其动态响应的前提。

通常情况下，列写机械振动系统的微分方程都是应用力学中的牛顿定律、质量守恒定律等。

弹簧-质量-阻尼系统是最常见的机械振动系统。

机械系统如图所示，图2-1弹簧-质量-阻尼系统机械结构简图其中、表示小车的质量，表示缓冲器的粘滞摩擦系数，表示弹簧的弹性系数，表示小车所受的外力，是系统的输入即,表示小车的位移，是系统的输出，即，i=1,2。

设缓冲器的摩擦力与活塞的速度成正比，其中，，，，，。

系统的建立由图，根据牛顿第二定律，分别分析两个小车的受力情况，建立系统的动力学模型如下：对有：对有：联立得到：对：对：令，，，，，;，得出状态空间表达式：所以，状态空间表达式为：+由此可以得出已知：，，，，，代入数据得：系统传递函数的计算在Matlab中，函数ss2tf给出了状态空间模型所描述系统的传递函数，其一般形式是[num,den]=ss2tf(A,B,C,D,iu)，其中iu是输入值。

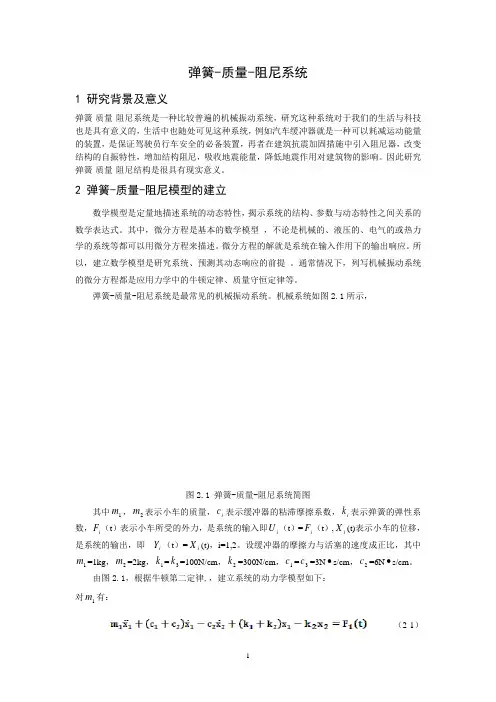

弹簧-质量-阻尼系统1 研究背景及意义弹簧-质量-阻尼系统是一种比较普遍的机械振动系统，研究这种系统对于我们的生活与科技也是具有意义的，生活中也随处可见这种系统，例如汽车缓冲器就是一种可以耗减运动能量的装置，是保证驾驶员行车安全的必备装置，再者在建筑抗震加固措施中引入阻尼器，改变结构的自振特性，增加结构阻尼，吸收地震能量，降低地震作用对建筑物的影响。

因此研究弹簧-质量-阻尼结构是很具有现实意义。

2 弹簧-质量-阻尼模型的建立数学模型是定量地描述系统的动态特性，揭示系统的结构、参数与动态特性之间关系的数学表达式。

其中，微分方程是基本的数学模型 ，不论是机械的、液压的、电气的或热力学的系统等都可以用微分方程来描述。

微分方程的解就是系统在输入作用下的输出响应。

所以，建立数学模型是研究系统、预测其动态响应的前提 。

通常情况下，列写机械振动系统的微分方程都是应用力学中的牛顿定律、质量守恒定律等。

弹簧-质量-阻尼系统是最常见的机械振动系统。

机械系统如图2.1所示，图2.1 弹簧-质量-阻尼系统简图其中1m ，2m 表示小车的质量，i c 表示缓冲器的粘滞摩擦系数，i k 表示弹簧的弹性系数，i F （t ）表示小车所受的外力，是系统的输入即i U （t ）=i F （t ）,i X (t)表示小车的位移，是系统的输出，即i Y （t ）=i X (t)，i=1,2。
