第二章交流发电机和电压调节器习题一、填空题1、汽车充电系统由交流发电机、蓄电池、调节器及充电状态指示装置组成。
2、交流发电机的励磁方式有他励、自励两种。
3、硅二极管具有单向导电的特性，其正反向电阻不同，可用万用表的R*1档检查二极管的好坏。

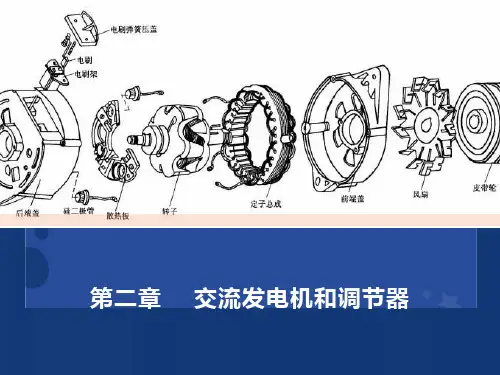

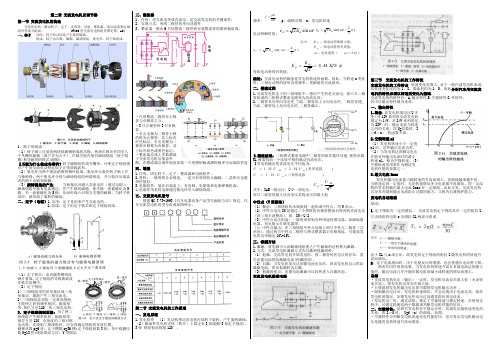

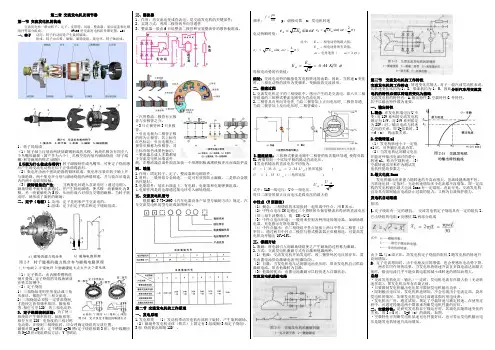

4.三相同步交流发电机主要由转子总成、定子总成前后端盖、皮带、风扇及电刷等部件组成。
5.定子总成的作用是产生三相交流电动势。
它由定子铁芯、绕组，两块定子、绕组等组成。
6.硅整流器是利用硅二极管的单向导电性把交流电转换成直流电。
7.EQ1090系列汽车上装用的JFW132型无刷交流发电机，励磁绕组不是装在转子上，而是装在后端盖上。
8.电压调节器的作用是当发动机的转速发生变化，自动调节发电机励磁电流，使输出电压基本保持不变。
9.晶体管调节器一般由电子开关和开关控制、电压敏感电路三个基本部分组成。
10.硅整流发电机与传统直流发电机相比，具有体积小结构简单低速充电性能好，配用的调节器结构简单，对无线电的干扰小的优点。
11.汽车用硅整流发电机由一台三相同步交流发电机和一套六只硅二极管组成的整流器所组成的。
12.转子总成的作用是产生旋转磁场。
它由转子轴、励磁绕组、两块爪形磁极、滑环等组成。
13.定子绕组的连接方式有星形和三角形两种方式，硅整流发电机常采用星形。
14.前后端盖一般由铝合金制成，可以减小漏磁、轻便、散热性好。
15.国产硅整流发电机的电刷有两种结构，常称为绝缘电刷、搭铁电刷。
16.正管子的中心引线为正极，管壳为负极，常用红色字标明，或用红色绝缘物填充管内。
17.硅整流器的六只二极管接成三相桥式全波整流电路。
18.上海桑塔纳轿车用JFZ1813E型硅整流发电机的整流器安装在后端盖外侧。
19.九管硅整流发电机的特点是励磁电路中增加了三个小功率的励磁二极管。
20.中性点“N”对发电机外壳之间的电压叫做中性点电压，其值等于发电机直流输出电压的一半。
21.硅整流发电机是先由他励，再转入自励正常发电。
第3章交流发电机及调节器
一、名词解释
1.外搭铁式发电机
2.正极管
3.整体式硅整流发电机
二、填空题
1.硅整流发电机按励磁绕组搭铁方式可分为搭铁式和搭铁式两种。
按整流器上硅二极管数目又分管机、管机、管机和管机四种。
2.硅整流二极管按其安装方式可分装式和装式两种。
3.正极管的中心引线为二极管的极、管壳为极，常用色字或填充物标示。
4.硅整流发电机上N接线柱称接线柱，W称接线柱，两者电压均为电枢接线柱电压的。
5.硅整流发电机充电前采用励发电，充电时采用励发电。
6.充电指示灯亮，表明蓄电池处于状态，硅整流发电机处于励状态；充电指示灯由亮转灭，表明电池处于状态，发电机处于励状态。
7.根据集成电路调节器检测电压的方式不同，硅整流发电机可分电压检测式
和电压检测式两种。
8.磁场继电器的作用是自动和交流发电机的电路。
9.用500型万用表R×1档检测二极管正向电阻应为Ω，反向电阻应大于Ω。
若正反两方向阻值均很小，说明管子已经损坏；若正反两方向阻值均无穷大，说明管子已经。
10.蓄电池搭铁极性一接反，硅整流发电机硅整流二极管会立即。
11.内藏风扇式硅整流发电机将两只风扇叶片设计在两侧，目的是直接对温度最高的绕组进行冷却，同时可以减少，并可延长机内寿命。
12.硅整流发电机上真空泵一般用油润滑。
13.拆有过盈配合的零件，应采用器进行。
14.硅整流发电机转子轴只能承受次爪极的压出及压入。
15.36槽硅整流发电机三相绕组嵌制时，始边嵌法有四
种：，，，。
16.当拧开真空筒放油螺栓时，发现有过多机油，应及时更换发电机真空泵阀。
17.用 N力按下风扇与发电机之间的三角皮带，皮带挠度应为 mm。
18.发电机电压测试时，空载充电电压应比基准电压高，但不超过 V；负载电压至少比基准电压高 V。
19.调节器触点修磨后，厚度不得小于 mm，触点偏移量不得超过 mm。
20.机械式节压器电压调整时，调节器起作用电压及从载到载的输出电压变化应符合规定值。
21.分立元件晶体管节压器用实验法测试元件性能时，可用法和法判断。
三、判断题
1.硅整流发电机由三相异步交流发电机和硅整流器两大部分组成。
（）
2.硅整流发电机都有电刷、滑环。
（）
3.无刷式流发电机不必整流。
（）
4.壳体与发电机电枢相通的二极管是正极管。
（）
5.带中性点二极管的硅整流发电机低速时，可提高10％～15％的输出功率。
（）
6.带励磁二极管的硅整流发电机可配装充电指示灯。
（）
7.奥迪、桑塔纳轿车配用的交流发电机，既有励磁二极管，又有中性点二极管。
（）
8.夏利、奥拓、切诺基汽车流发电机转子设有内藏式风扇。
（）
9.硅整流发电机真空泵多为刮片泵。
（）
10.只要性能良好，同一只硅整流二极管用任何型号万用表测得的正反向阻值均应一致。
（）
11.硅整流发电机滑环厚度不得小于4mm。
（）
12.焊接硅整流二极管引线时，烙铁功率不得小于100W。
（）
13.只要正向电流值一致，14V发电机二极管与28V发电机整流二极管就可通用。
（）
14.硅整流发电机电枢线圈的宽度节距与极距相等。
（）
15.硅整流发电机空载转速不得大于1000r/min。
（）
16.驱动硅整流发电机的两根皮带应同时更换。
（）
17.FT111与FT61、FT70通用。
（）
四、选择题
1.F是硅整流发电机（）接线柱代号。
A、电枢
B、磁场
C、中性抽头
2.（）汽车配用九管式交流发电机。
A、切诺基
B、奥迪
C、夏利
3.硅整流发电机真空泵排气口与（）口合用。
A、进气
B、b进油
C、出油
4.无刷式硅整流发电机励磁绕组的电阻比带刷式励磁绕组电阻（）。
A、大
B、小
5.下图所示皮带中（）是正确的。
6.硅整流发电机满载转速一般不得超过（）r/min。
A、250
B、1000
C、2500
7.硅整流发电机以20A充电时，外充电线路压降不得超过（）V。
A、O.2
B、O.7
C、O.05
五、问答题
1.如何对电枢及励磁绕组进行浸漆处理？
2.用不同型号万用表或用同一万用表的不同档位测量同一只二极管，为什么正向阻值不一样？
3.硅整流发电机一只硅整流二极管击穿短路时，为什么会造成定子绕组一相或两相烧毁？
4.为什么发电机、点火线圈在长期运行状态下不会烧毁，但在发动机熄火时，忘记切断点火开关时却容易烧毁硅整流发电机励磁绕组及点火线圈初级绕组？
5.连接下图所示的充电系电路。
6.如何用实验法判明晶体管调节器搭铁方式及性能？
7.下列图（下图）有何明显安装差错？各会引起什么后果？
8.标出下图所示集成电路调节器接柱符号。
第3章交流发电机及调节器
一、名词解释
1.励磁绕组负极端通过调节器搭铁的发电机。
2.中心引线为二极管正极的硅整流发电机硅整流二极管。
3.具有内装式集成电路节压器的硅整流发电机。
二、填空题
1.内外六八九十一。
2.压焊。
3.正负红。
4.中性抽头相抽头一半。
5.它自。
6.放电它充电自。
7.蓄电池发电机。
8.接通切断励磁。
9.8～10 10000 击穿烧毁。
10.烧毁。
11.转子电枢风扇噪声电刷。
12.机。
13.拉。
14.一。
15.1、3、5 1、9、17 1、11、17 1、5、9。
16.单向。
17.30～50 10～15。
18.2 O.5。
19.O.4 O.2。
20.轻半。
21.元件压降元件短路。
三、判断题
1.×；
2.×；
3.×；
4.√；
5.√；
6.√；
7.√；
8.√；
9.√；10.×；11.×；12×；13√；
14.√；15.√；16.√；17.√。
四、选择题
1.B；
2.A；
3.C；
4.B；
5.B；
6.C；
7.B。
五、问答题
1.把绕组总成在烘箱中加热到100℃左右，趁热浸入绝缘漆中约10～15min，取出后滴干放入烘箱中，烘干温度不得超过120℃，烘10h左右取出。
2.因为二极管正反向均呈非线性，不同型号的万用表及同一万用表不同档位施加二极管的电压数是不同的，所以正向阻值测得也不相同。
一般资料介绍的硅二极管正向阻值8～10Ω，是用500型万用表R×1档测量的。
3.硅整流二极管击穿短路后，正反向均呈通路状态。
与击穿管子相接的那一相绕组当电动势处于最高或最低时，会与同一瞬间电动势处于最低或最高值的另一相绕组不经负载形成短路。
这样，工作时间一长，定子绕组就会发热冒烟，甚至烧毁。
4.发动机运转时，硅整流发电机励磁电流由于节压器的作用，随转速升高，触点或晶体管导通时间变短而切断时间延长，平均电流减小。
而熄火时，交流发电机他励电流是稳恒的，发热量比运转时大。
此外，发电机工作时发动机风扇及行驶迎面气流可将机内热量及时带走，而熄火时散热较差，因此熄火时忘记断开点火开关比较容易使励磁绕组烧毁。
同样，点火线圈初级电流运转时为脉冲断续电流，且转速升高，平均电流值变小，而发动机熄火时，点火线圈初级电流为稳恒直流电发热量较大，较容易烧毁。
为避免点火线圈发生此故障，许多晶体管点火装置设计有熄火后自动断电功能。
5.连线如下图所示。
6.将晶体管调节器按下图所示连接，接通开关，逐渐升高电压，当电压为4～5V时（以12V系列调节器为例），靠近正极端灯泡亮表明调节器为外搭铁式；靠近负极端指示灯亮，表明调节器为内搭铁式。
将电路中不亮的灯泡拆去，继续升高电压，指示灯泡亮度会逐渐增大，当电压升高到调节电压时，灯泡若由亮转灭，再升高电压，灯泡也不亮，说明调节器性能良好。
否则说明晶体管调节器已损坏。
7.①电刷滑环相对位置不正确易不发电，甚至烧坏外磁场连线。
②定子与转子铁芯不正，易造成充电电流过小故障。
③转子内部线圈骨架与铁芯安装松旷，易被惯性力扯断线头，造成不充电。
④爪极相对位置不正，造成爪极气隙不均匀，造成发电机发电量过小。
8.集成电路调节器接线柱符号如下图所示。
